Перегоревший предохранитель в сетевом фильтре – частая причина отказа питания устройств. Большинство моделей оснащаются стеклянными предохранителями типа 5×20 мм с номиналом 250 В и током от 2 до 10 А. Их выход из строя происходит при кратковременной перегрузке, замыкании или скачке напряжения.
Перед заменой необходимо отключить фильтр от сети и визуально осмотреть корпус. В большинстве случаев предохранитель находится в отсеке рядом с кнопкой включения или внутри корпуса, за съемной крышкой. Разборка требует осторожности: крепления могут быть скрыты под резиновыми ножками или декоративными вставками.
Важно точно определить номинал заменяемого элемента. Использование предохранителя с большим током может привести к возгоранию. Допустима замена только на предохранитель с такими же характеристиками по току, напряжению и типу срабатывания (быстродействующий или медленный, маркировка F или T соответственно).
После установки нового предохранителя стоит проверить плату фильтра на наличие следов перегрева или потемнений возле компонентов. Их наличие может указывать на неисправности, которые вызвали перегрузку. Без устранения основной причины повторная замена не даст результата.
Как определить, что предохранитель в сетевом фильтре перегорел
Отключите сетевой фильтр от розетки и всех подключённых устройств. Это обязательное условие перед любой проверкой.
Откройте корпус фильтра, открутив винты. Найдите предохранитель – это цилиндрический элемент, обычно стеклянный или керамический, установленный в держателе рядом с входом питания.
Осмотрите предохранитель визуально. У стеклянного – проволока внутри должна быть целой. Если она оборвана, потемнела или имеются следы копоти, предохранитель неисправен. У керамического внешние признаки неинформативны – потребуется тестер.
Проверьте сопротивление мультиметром. Установите режим измерения сопротивления (омметр). Приложите щупы к концам предохранителя. Рабочий предохранитель покажет значение, близкое к нулю Ом. Если сопротивление бесконечное – цепь разорвана, предохранитель перегорел.
Не проверяйте предохранитель под напряжением – это опасно и может повредить оборудование. Всегда отключайте питание и дожидайтесь полной разрядки сетевого фильтра перед началом работы.
Какие инструменты понадобятся для замены предохранителя
Понадобится отвертка с крестовым шлицем (PH1 или PH2) – в большинстве сетевых фильтров используются именно такие винты для крепления корпуса. Уточните размер по головке винтов на вашем устройстве.
Пинцет с изолированными ручками обеспечит безопасное извлечение перегоревшего предохранителя. Это особенно важно, если доступ к элементу ограничен и его трудно захватить пальцами.
Мультиметр с функцией прозвонки цепи поможет убедиться, что предохранитель действительно неисправен, и исключить другие возможные причины неисправности фильтра.
Новый предохранитель точно такого же номинала и типа. Например, если установлен плавкий цилиндрический предохранитель на 250 В, 2 А, его необходимо заменить на аналогичный по параметрам. Использование неподходящего может привести к повреждению устройства или возгоранию.
Тонкогубцы пригодятся, если предохранитель припаян к плате. В этом случае также потребуется паяльник с тонким жалом (до 1 мм) мощностью 20–40 Вт и припой с канифолью. Обязательно наличие вытяжки или хорошо проветриваемого помещения.

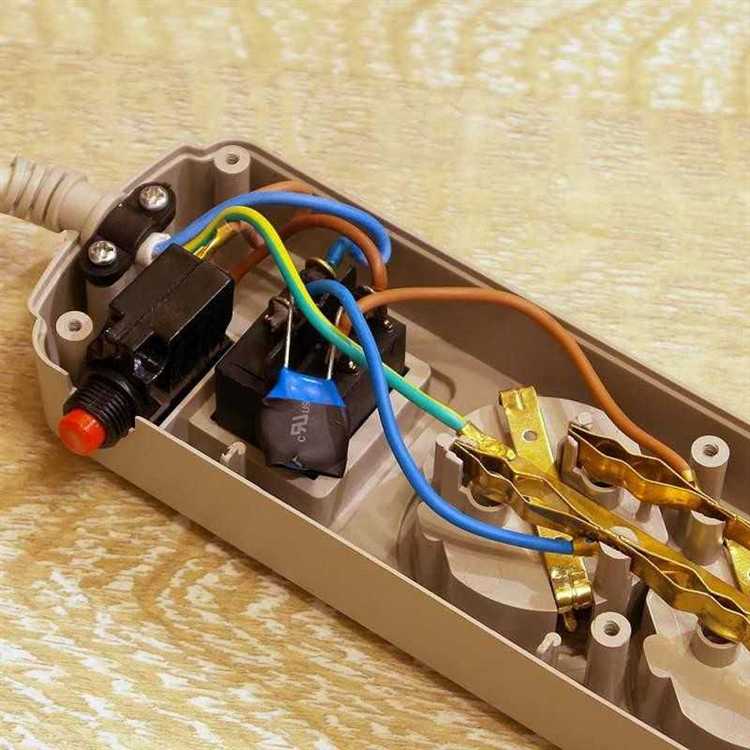

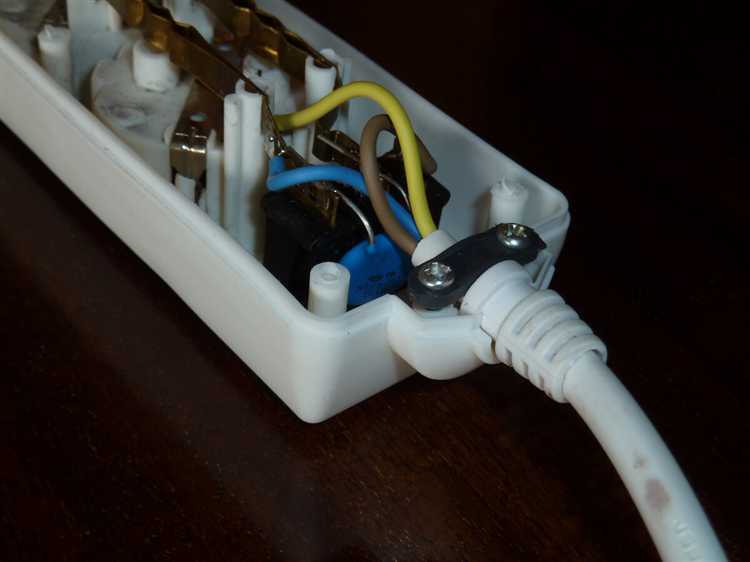

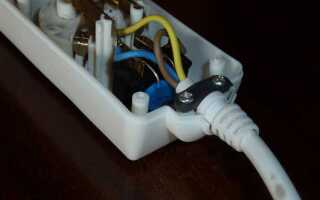

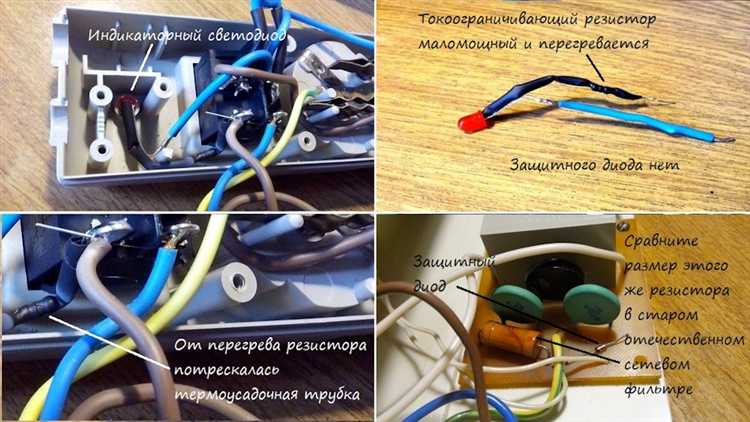

Как разобрать корпус сетевого фильтра без повреждений
Перед началом разборки отключите сетевой фильтр от электросети и подождите не менее 5 минут, чтобы разрядились внутренние емкости.
- Осмотрите корпус – большинство фильтров скреплены либо на винтах, либо на защёлках. Винты часто скрыты под резиновыми ножками или наклейками.
- Снимите резиновые ножки с помощью тонкой пластиковой лопатки или медиатора. Не используйте металлические инструменты, чтобы не повредить корпус.
- Если винты под наклейками, аккуратно подденьте край наклейки канцелярским ножом и частично отогните. Не отклеивайте полностью – это упростит обратную сборку.
- Открутите все обнаруженные винты с помощью подходящей отвертки, чаще всего крестовой PH1 или PH2. Использование неподходящего инструмента приведёт к срыву шлицов.
- Если корпус держится на защёлках, равномерно подденьте его края пластиковой картой или медиатором, начиная с одного угла и постепенно продвигаясь по периметру.
- Не прикладывайте избыточную силу – защёлки могут треснуть. При сопротивлении проверьте, не остались ли винты.
- После открытия корпуса сфотографируйте внутренности, чтобы упростить обратную сборку и избежать ошибок при подключении компонентов.
Где находится предохранитель внутри сетевого фильтра

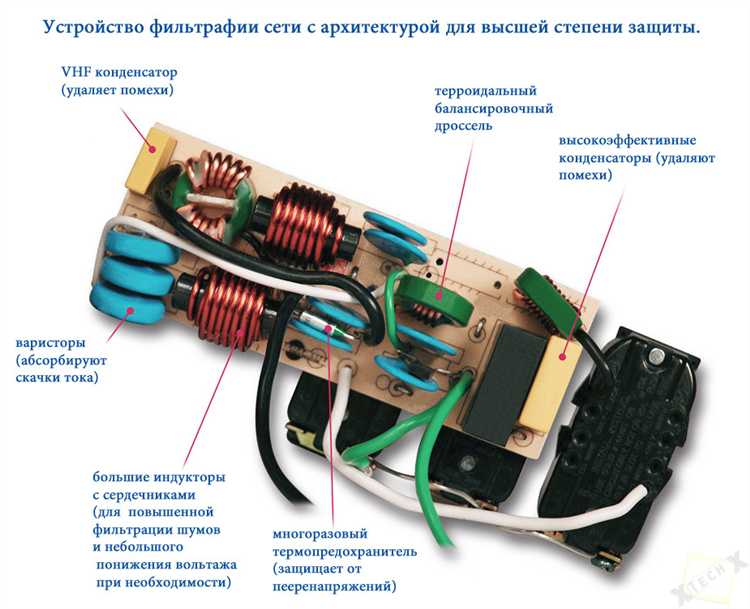

Предохранитель в сетевом фильтре обычно расположен на плате рядом с входом сетевого питания. Для доступа необходимо отключить устройство от сети, открутить корпусные винты и аккуратно снять верхнюю крышку. В большинстве моделей предохранитель монтирован вблизи сетевого шнура, рядом с варистором и первым дросселем фильтра помех.
На плате он может быть в стеклянной трубке с металлическими наконечниками либо в керамическом корпусе. Устанавливается он в держатель с пружинными контактами или впаивается напрямую. Второй вариант чаще встречается в бюджетных моделях и требует навыков пайки для замены.
Если компоненты скрыты под защитным экраном или слоем термоусадки, его расположение определяется по цепочке: сетевой разъём – предохранитель – варистор. Визуально предохранитель выделяется маркировкой номинала (например, «250V T3.15A») и прозрачным корпусом при наличии.

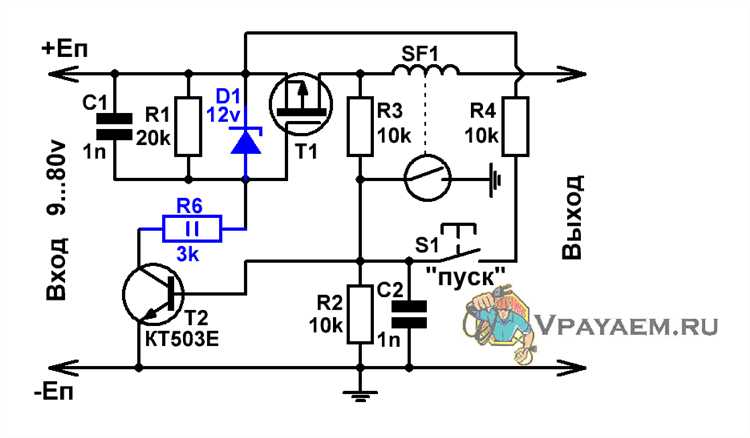

Как правильно подобрать замену перегоревшему предохранителю
Перед установкой нового предохранителя необходимо точно определить его характеристики, чтобы не нарушить защиту устройства и избежать повторного выхода из строя.
- Номинальный ток: На корпусе предохранителя указано значение в амперах (например, 2A, 6.3A). Замену следует подбирать строго по этому параметру. Предохранитель с меньшим током будет срабатывать слишком рано, с большим – не защитит от перегрузки.
- Напряжение: Указано в вольтах (125V, 250V). Допускается использовать предохранитель с более высоким напряжением, но не ниже оригинального значения.
- Тип срабатывания:
- Быстродействующий (F) – используется для защиты чувствительной электроники.
- Медленный (T) – выдерживает кратковременные пусковые токи, например, от трансформаторов или импульсных блоков питания.
Маркировка типа указывается перед значением тока: T2A означает медленный предохранитель на 2 ампера.
- Габариты: Наиболее распространённый размер – цилиндр 5×20 мм. Обязательно сверяйте длину и диаметр с оригиналом, иначе предохранитель не встанет в держатель или будет болтаться.
- Конструкция: Если предохранитель стеклянный, не заменяйте его на керамический без необходимости – они имеют разную теплопроводность и поведение при срабатывании.
Нельзя использовать перемычки, проволоку или «временные» замены. Только сертифицированный предохранитель с аналогичными характеристиками гарантирует безопасную работу сетевого фильтра.
Пошаговая инструкция по установке нового предохранителя
Шаг 1. Отключите сетевой фильтр от розетки и убедитесь, что питание полностью снято. Проверка мультиметром на отсутствие напряжения обязательна для безопасности.
Шаг 2. Найдите корпус предохранителя. Обычно он расположен вблизи сетевого кабеля и закреплен защелками или винтами. Аккуратно снимите крышку корпуса с помощью отвертки или пальцами, не повреждая пластиковые детали.
Шаг 3. Выньте старый предохранитель из держателя. Если он заклинен, аккуратно подденьте его плоской отверткой. Обратите внимание на маркировку – напряжение и ток (например, 250В, 5А), чтобы подобрать точную замену.
Шаг 4. Установите новый предохранитель, строго соблюдая полярность и положение, если оно указано. Предохранитель должен плотно входить в держатель без люфта.
Шаг 5. Закройте корпус предохранителя, закрепив крышку на место. Проверьте надежность фиксации, чтобы исключить случайное выпадение или нарушение контакта.
Шаг 6. Подключите сетевой фильтр к сети и проверьте его работу. При повторном перегорании предохранителя проверьте нагрузку и исправность подключенных устройств.
Как собрать сетевой фильтр и проверить его работоспособность
Для сборки сетевого фильтра подготовьте корпус, входной кабель с вилкой, розетки, предохранитель, а также варистор и фильтрующие конденсаторы. Начинайте с установки предохранителя в держатель: выберите тип и номинал согласно спецификации устройства (обычно 5–10 А, 250 В). Подсоедините входной кабель к клеммам фильтра, соблюдая полярность фазы и нуля.
Розетки соедините параллельно, чтобы нагрузка распределялась равномерно. Важно обеспечить надежный контакт и изоляцию всех соединений – применяйте клеммники или пайку с последующей термоусадкой. Для повышения безопасности подключите варистор параллельно входу для защиты от перенапряжений.
После сборки проверьте целостность цепи мультиметром в режиме измерения сопротивления – оно не должно быть бесконечным, но и слишком низким. Убедитесь, что предохранитель не перегорел, и все соединения прочные. Затем включите сетевой фильтр в розетку без нагрузки и замерьте напряжение на выходе – оно должно соответствовать сетевому, обычно 220–230 В.
Для проверки работы предохранителя подключите нагрузку с током, близким к номинальному, и наблюдайте за стабилизацией напряжения. В случае короткого замыкания или перегрузки предохранитель должен сработать мгновенно, разрывая цепь. Если при таких условиях защита не срабатывает, замените предохранитель или проверьте правильность сборки.
Внимание: все работы проводите при отключенном от сети фильтре и с соблюдением правил электробезопасности.
Вопрос-ответ:
Как определить, что предохранитель в сетевом фильтре вышел из строя и требует замены?
Первым признаком неисправного предохранителя обычно является полное отсутствие питания на розетках фильтра, несмотря на включение устройства. Иногда может ощущаться запах гари или заметно почернение около предохранителя. Для точного подтверждения нужно вынуть предохранитель и проверить его целостность с помощью тестера или мультиметра — если цепь разомкнута, предохранитель вышел из строя и требует замены.
Какие меры безопасности нужно соблюдать при замене предохранителя в сетевом фильтре?
Перед началом работы обязательно отключите сетевой фильтр от электросети. Необходимо избегать касания оголённых проводов или металлических частей внутри корпуса. Работайте в хорошо освещённом месте, используйте изолированные инструменты. Если вы не уверены в своих навыках или видите повреждения на корпусе или проводах, лучше обратиться к специалисту. После замены убедитесь, что предохранитель установлен правильно, и корпус плотно закрыт.
Можно ли заменить предохранитель на аналогичный с другим номиналом, если подходящего нет под рукой?
Рекомендуется использовать предохранитель с тем же номиналом тока и напряжения, что и оригинальный. Замена на предохранитель с большим номиналом опасна — он не сработает при перегрузке, что может привести к повреждению оборудования или пожару. Предохранитель с меньшим номиналом может сработать слишком часто и быстро сгореть. Если подходящего варианта нет, лучше подождать или приобрести нужный в магазине электротоваров.
Как правильно установить новый предохранитель в сетевой фильтр, чтобы устройство работало корректно?
Для установки сначала нужно убедиться, что предохранитель подходит по параметрам. Затем аккуратно извлечь старый, обращая внимание на его крепление. Вставьте новый элемент в посадочное место, убедившись, что он хорошо закреплен и не болтается. После установки закройте крышку корпуса фильтра и подключите устройство к сети. При первом включении проследите за работой фильтра — если питание появилось и нет посторонних запахов или искрения, замена выполнена успешно.
