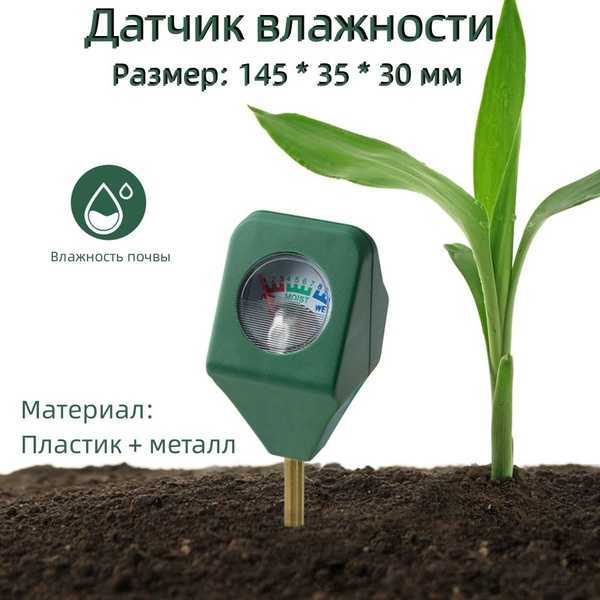

Как работает датчик влажности почвы

Датчики влажности почвы используются для точного измерения содержания воды в грунте. Они позволяют оперативно получать данные о состоянии почвы и оптимизировать полив. Принцип работы большинства таких устройств основан на измерении электрических характеристик среды, в частности сопротивления или диэлектрической проницаемости.

Резистивные датчики определяют влажность по изменению сопротивления между двумя электродами, помещёнными в почву. При повышении влажности сопротивление снижается, так как вода является проводником. Однако такие устройства подвержены коррозии, особенно в агрессивной среде, что ограничивает срок их службы.

Капацитивные датчики работают иначе: они измеряют изменение ёмкости между пластинами конденсатора, встроенного в зонд. При увеличении содержания воды в почве диэлектрическая проницаемость возрастает, и ёмкость изменяется. Эти датчики не контактируют с раствором напрямую и менее подвержены износу, что делает их предпочтительными для длительного мониторинга.

Рекомендовано использовать капацитивные датчики в системах автоматического полива, особенно в теплицах и агротехнических проектах. При выборе модели важно учитывать глубину размещения, тип почвы и необходимую точность измерений. Для глинистых и плотных грунтов лучше подходят датчики с высокой чувствительностью, в то время как для песчаных почв важно контролировать частоту обновления данных.

Как датчик измеряет содержание влаги в почве

Датчик влажности почвы работает на принципе измерения электрических характеристик грунта. Основные типы сенсоров – резистивные и ёмкостные. Резистивные модели определяют влажность по изменению сопротивления между двумя электродами, погружёнными в почву. Чем выше содержание воды, тем ниже сопротивление. Такой метод требует регулярной калибровки и подвержен коррозии.

Ёмкостные датчики более надёжны. Они измеряют изменение диэлектрической проницаемости среды. Сухая почва имеет меньшую диэлектрическую постоянную по сравнению с влажной. Сенсор создаёт переменное электромагнитное поле и фиксирует отклик. Изменения в ёмкости отражают уровень влаги с высокой точностью и стабильностью.

Для получения точных данных необходимо устанавливать датчик на глубину не менее 5 см, избегая контакта с камнями и органическими включениями. Перед установкой рекомендуется увлажнить почву до равномерного состояния. Считывание значений производится в стабильных температурных условиях – при резких перепадах точность снижается.

Рекомендация: перед использованием калибруйте устройство в контрольной среде с известной влажностью. Не применяйте датчики на засолённых участках без предварительной защиты – электропроводность соли искажает измерения.

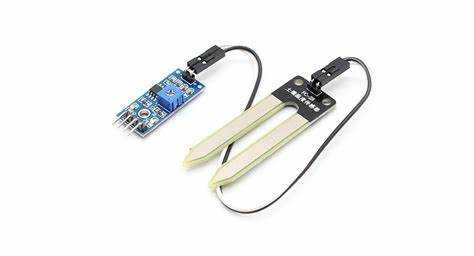

Различие между ёмкостными и резистивными датчиками

Резистивные датчики измеряют влажность почвы через изменение электрического сопротивления между двумя металлическими электродами. При увеличении влажности сопротивление уменьшается. Основной недостаток – коррозия контактов, особенно при длительном использовании и в почвах с высоким содержанием солей. Кроме того, точность со временем снижается из-за окисления металла и загрязнения поверхности.

Ёмкостные датчики регистрируют изменения диэлектрической проницаемости почвы, не вступая в прямой контакт с жидкостью. Чем выше влажность, тем больше ёмкость между электродами. Эти датчики устойчивы к химическим веществам в почве, не подвержены коррозии и обеспечивают стабильные показания на протяжении длительного времени.

Рекомендации: для краткосрочных проектов и низкобюджетных решений подойдут резистивные датчики, но их необходимо регулярно обслуживать. Для автоматизированных систем полива, особенно в аграрных или исследовательских целях, предпочтительны ёмкостные датчики за счёт их долговечности и стабильности измерений.

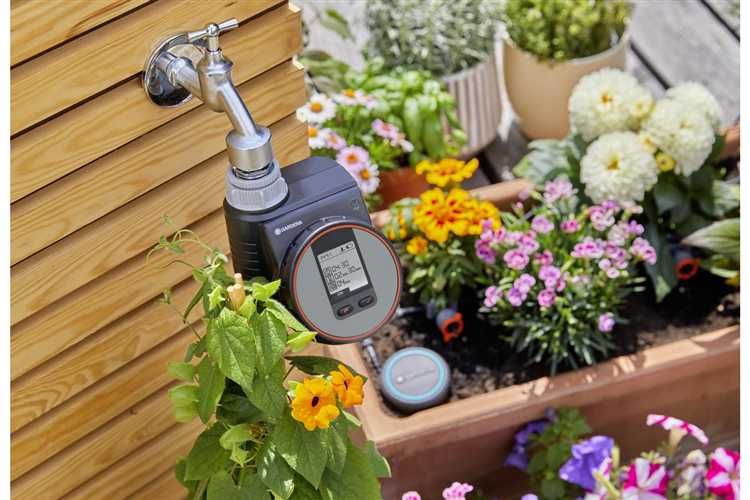

Влияние типа почвы на показания датчика

Состав и структура почвы напрямую влияют на точность и интерпретацию данных, получаемых от датчика влажности. Например, песчаные почвы обладают низкой влагоудерживающей способностью: вода быстро просачивается сквозь крупные поры, и датчик фиксирует резкое снижение влажности уже через короткое время после полива. В таких условиях рекомендуется устанавливать датчик глубже, чтобы избежать ложных показаний из-за поверхностного испарения.

Суглинистые и глинистые почвы, напротив, медленно впитывают и дольше удерживают влагу. Это приводит к тому, что датчик будет регистрировать высокие значения влажности даже при наличии потребности растений в дополнительном поливе. Для этих почв необходимо калибровать устройство с учётом задержки во впитывании и учитывать инерционность изменения показаний после осадков или полива.

Органические почвы, содержащие большое количество перегноя, обладают высокой гигроскопичностью и равномерным распределением влаги. Здесь датчики показывают более стабильные и точные данные, однако при избытке органики возможно искажение показаний из-за высокой электропроводности. В таких случаях целесообразно использовать емкостные датчики с температурной компенсацией.

Для корректной работы устройства в разных почвах требуется индивидуальная калибровка, основанная на полевых испытаниях. Универсальные значения влажности, рекомендованные производителем, зачастую не отражают реальной картины, особенно в глинистых и сильно песчаных участках. Оптимально проводить настройку на конкретном участке с учётом его агрофизических характеристик.

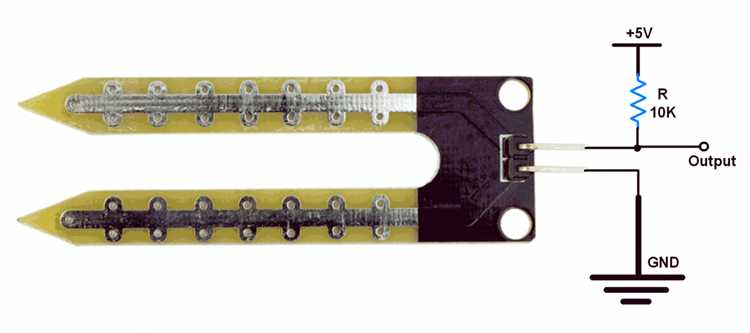

Как подключить датчик влажности к микроконтроллеру

Для подключения датчика влажности почвы типа YL-69 с аналоговым выходом потребуется сам модуль, микроконтроллер (например, Arduino Uno) и несколько проводов типа «папа-мама».

1. Подключите зонд к интерфейсному модулю. Зонд имеет два штырька и подключается к разъему на модуле без переполюсовки.
2. Питание модуля подведите к контактам VCC и GND. VCC соединяется с 5V на Arduino, GND – с землей (GND).
3. Аналоговый выход (A0) подключите к аналоговому входу микроконтроллера, например, A0 на Arduino Uno.
4. Если используется цифровой выход (D0), можно задействовать его для установки порогового значения влажности с помощью встроенного потенциометра. В этом случае D0 подключается к любому цифровому пину контроллера (например, D2).

Рекомендуется отключать питание от зонда при отсутствии измерений, чтобы продлить срок службы. Для этого VCC можно подключить к цифровому пину Arduino и программно включать только на время считывания данных.

Проверьте напряжение питания: модуль рассчитан на 3.3–5 В. Подключение к более высокому напряжению приведет к выходу из строя. Также избегайте погружения всей платы модуля в почву – только зонд предназначен для контакта с влагой.

После подключения считывание значений осуществляется с помощью функции analogRead() или digitalRead() в зависимости от используемого выхода.

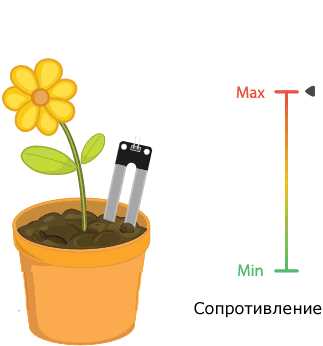

Настройка пороговых значений для автоматического полива

Для эффективной работы автоматической системы полива необходимо задать два пороговых значения: минимальный уровень влажности, при котором полив включается, и максимальный – при достижении которого подача воды прекращается. Эти значения задаются в процентах относительной влажности почвы, измеряемой датчиком.

Рекомендуемый диапазон для большинства садовых растений – 30–70%. Например, при установке нижнего порога на 35%, система начнёт полив, когда влажность опустится до этого уровня. Верхний порог в 65% остановит подачу воды при достижении достаточной увлажнённости.

Перед настройкой необходимо откалибровать датчик. Для этого измеряют показания при полностью сухой почве (0%) и при полностью насыщенной водой (100%). Полученные данные используются для привязки реальных значений к шкале датчика. Например, если сухая почва даёт 1023 единицы, а влажная – 300, то значение 35% соответствует уровню около 770, а 65% – примерно 550.

Пороговые значения задаются в управляющем контроллере или в программном обеспечении системы. При использовании Arduino это можно реализовать через условные операторы, сравнивающие текущие данные с заданными пределами. Для повышения надёжности желательно добавить гистерезис: например, запуск при 35%, остановка при 65% – это предотвращает частые срабатывания реле при колебаниях около порога.

Настройку необходимо адаптировать под конкретный тип почвы: глинистая удерживает воду дольше, чем песчаная, поэтому для неё верхний порог можно снизить на 5–10%. Также важно учитывать глубину размещения датчика – слишком поверхностное положение даёт неточные результаты при капельном поливе.

Способы защиты датчика от коррозии и повреждений

Для предотвращения коррозии сенсорных элементов влагомера почвы применяют защитные покрытия на основе эпоксидных или полиуретановых смол, которые создают барьер против влаги и агрессивных химических веществ в грунте. Важна точная обработка мест пайки и контактов – здесь используют лак или герметик с высоким классом влагозащиты (не ниже IP67).

Металлические электроды изготавливают из нержавеющей стали или латуни с дополнительным никелированием, что существенно замедляет электрохимическую коррозию при постоянном контакте с влажной средой. Для снижения рисков механических повреждений корпус датчика выполняют из ударопрочного полимера, устойчивого к ультрафиолету и температурным перепадам.

Установка датчика требует избегать глубин с повышенным содержанием агрессивных солей и кислот, а также ограничивать прямой контакт с крупными камнями и корнями. Рекомендуется регулярная проверка состояния электродов с очисткой от загрязнений мягкой щеткой и заменой изношенных элементов.

Дополнительным методом защиты является использование сменных внешних колпачков или гильз из силикона или термопластичных эластомеров, которые обеспечивают герметичность и компенсируют механические вибрации. Для долговременных систем целесообразно применять автоматические системы калибровки и диагностики, выявляющие снижение чувствительности, связанное с коррозией.

Интерпретация аналоговых и цифровых выходных сигналов

Аналоговый выход датчика влажности почвы представляет собой непрерывный электрический сигнал, обычно напряжение в диапазоне от 0 до 3,3 В или 5 В, пропорциональный уровню влажности. Для точного считывания необходимо учитывать следующие параметры:

• Диапазон напряжений, соответствующий минимальной и максимальной влажности, указывается в технической документации датчика.
• Погрешность измерения аналогового сигнала обычно составляет от ±1% до ±5%, зависит от калибровки и температуры окружающей среды.
• Для обработки сигнала требуется аналого-цифровой преобразователь (АЦП) с разрешением не менее 10 бит, что обеспечивает точность около 0,1%.
• Шум и помехи могут искажать показания, поэтому рекомендуется экранирование и стабилизация питания.

Цифровой выход чаще всего представлен в виде сигналов I2C, SPI или цифрового порта с пороговым уровнем (например, цифровой выход с порогом влажности). Важно учитывать:

1. Цифровой сигнал в формате I2C или SPI содержит уже оцифрованные данные, что исключает необходимость дополнительного АЦП и снижает уровень помех.
2. Пороговые цифровые выходы выдают логический уровень «1» или «0» при достижении заданного уровня влажности, подходя для простых систем полива.
3. При использовании цифровых датчиков следует контролировать скорость передачи данных и совместимость с микроконтроллером.
4. Калибровка цифрового сигнала проводится с помощью программного обеспечения, где можно задать пороговые значения или интерпретировать полученные числовые данные.

Рекомендации для корректной интерпретации сигналов:

• Использовать стабилизированные источники питания для минимизации флуктуаций аналогового сигнала.
• Периодически проводить повторную калибровку, учитывая изменения состава почвы и температуры.
• Для аналоговых датчиков применять фильтрацию сигнала и среднее скользящее для сглаживания измерений.
• Для цифровых устройств контролировать протокол связи и периодически проверять корректность данных.

Частые ошибки при установке и их устранение

Ошибка – установка датчика в почву с высокой плотностью или большим содержанием глины без предварительной проверки. В таких условиях сенсор может залипать или получать некорректные данные. Рекомендуется провести тестирование почвы на плотность и, при необходимости, использовать калибровку датчика с учётом особенностей грунта.

Некорректное подключение электродов датчика приводит к нестабильной работе и ошибкам измерений. Важно соблюдать полярность и использовать качественные соединения, защищённые от влаги и коррозии. Желательно применять герметичные клеммы и термоусадочные трубки для защиты контактов.

Проблемы вызывают резкие перепады температуры и воздействие прямого солнечного света на корпус датчика. Это влияет на точность измерений. Для устранения рекомендуется размещать датчик в тени или использовать защитный кожух с вентиляцией, исключающей перегрев.

Некорректное считывание данных связано с отсутствием регулярной очистки сенсорных элементов от загрязнений и солевых отложений. Регулярный осмотр и аккуратное промывание электродов дистиллированной водой предотвращают искажения показаний.

Ниже указаны ключевые рекомендации для устранения ошибок:

Вопрос-ответ:

Как именно датчик определяет уровень влажности в почве?

Датчик измеряет влажность, оценивая электрические свойства грунта — обычно это проводимость или диэлектрическая проницаемость. Влажная почва проводит электрический ток лучше, чем сухая, поэтому изменение этих параметров позволяет понять, сколько воды содержится в грунте.

Какие виды датчиков влажности почвы существуют и чем они отличаются?

Существует несколько типов таких датчиков: резистивные, емкостные и тензометрические. Резистивные датчики определяют влажность через сопротивление почвы, емкостные — через изменение электрической емкости, а тензометрические измеряют механическое давление воды в почве. Каждый из них подходит для разных условий и задач, например, емкостные лучше работают в солёной почве, а резистивные — при простом мониторинге.

Какие факторы могут влиять на точность измерений датчика влажности почвы?

На результаты измерений могут влиять температура, состав почвы, её плотность и наличие солей. Например, высокая солёность увеличивает проводимость, что может вызвать ошибочные показания. Также механические повреждения или загрязнение датчика ухудшают точность. Поэтому важно правильно устанавливать устройство и регулярно проверять его состояние.

Можно ли использовать датчик влажности почвы для автоматического полива растений?

Да, такие датчики часто применяются в системах автоматического орошения. Они передают информацию об уровне влаги контроллеру, который запускает или прекращает подачу воды. Это помогает экономить ресурсы и поддерживать оптимальные условия для роста растений без необходимости постоянного контроля человеком.
