При проектировании столбчатого фундамента для беседки важно точно определить количество и размеры опорных столбов, чтобы обеспечить устойчивость конструкции. Обычно шаг между столбами составляет 1,5–2 метра, при этом диаметр каждого столба выбирается в диапазоне 200–300 мм в зависимости от веса беседки и типа грунта.
Глубина заложения столбов должна учитывать глубину промерзания грунта в вашем регионе. Для средней полосы России это значение варьируется от 1,2 до 1,5 метров. Опускать фундамент глубже нецелесообразно, если только грунт не отличается низкой несущей способностью.
Рекомендуется использовать бетон марки не ниже М200 для заливки столбов. Перед бетонированием необходимо установить арматурный каркас из стержней диаметром 10–12 мм, чтобы повысить прочность опор. Оптимальная высота столбов над уровнем грунта – 30–40 см, что защищает древесину беседки от влаги.
Для точного расчета нагрузки учитывайте вес самой конструкции, нагрузку от мебели и потенциальный снеговой покров. К примеру, для беседки площадью 12 м² с крышей из легкого материала нагрузка на один столб не должна превышать 1,5–2 тонны. При необходимости стоит увеличить количество опор или использовать более прочные материалы.
Как определить несущую способность грунта для фундамента беседки
Несущая способность грунта – максимальная нагрузка на единицу площади, которую грунт может выдержать без риска деформаций и просадок. Для столбчатого фундамента это ключевой параметр, влияющий на глубину и размеры опор.
Для точного определения несущей способности грунта применяют несколько методов:
- Полевая проба нагрузки: На месте будущего фундамента устанавливают металлическую плиту и постепенно нагружают её с фиксацией осадки. При достижении предельной осадки (обычно 10% от толщины пласта) фиксируют нагрузку, делённую на площадь плиты. Полученное значение – предельная несущая способность.
- Пробное бурение и лабораторные испытания: Берут образцы грунта с разной глубины. В лаборатории определяют плотность, влажность, плотность и угол внутреннего трения. По этим параметрам рассчитывают предельное сопротивление сжатию и несущую способность.
- Схемы расчёта по нормативам: Если нет возможности провести испытания, используют табличные значения несущей способности для разных типов грунтов, например:
- Песок крупный – 1,5-2,0 кгс/см²

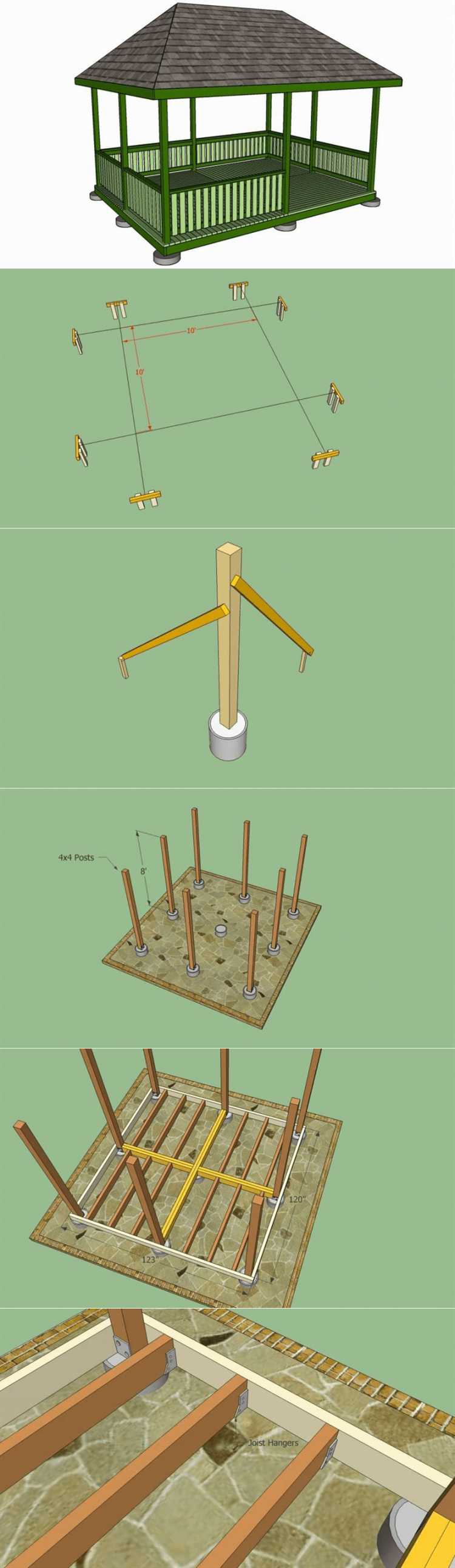

Расчет количества и расположения столбов под конкретные размеры беседки
Для беседки размером 3х3 м оптимально установить 4 опорных столба в углах. Если ширина или длина превышают 3 м, добавляют дополнительные столбы по периметру с шагом 1,5–2 м для равномерного распределения нагрузки.
Для конструкции 4х4 м рекомендуется 8 столбов: по 3 на каждой стороне, включая углы. Расстояние между промежуточными столбами должно быть примерно одинаковым, чтобы избежать провисания перекрытий.
Высокие беседки с крышей из тяжелых материалов требуют увеличения числа столбов на 1–2, а также их углубления не менее чем на 0,8 м для устойчивости.
Для каркасных беседок до 2,5 м в ширину и длину допустимо установить 3 столба на длинной стороне и 2 на короткой, чтобы снизить затраты, при условии усиления несущих элементов.
При расчете следует учитывать тип грунта: на слабых почвах число опор увеличивают, а глубину заложения – на 20–30% больше стандартного значения.
Определение глубины заложения столбчатого фундамента с учетом пучинистости
Глубина заложения столбчатого фундамента определяется с учетом уровня промерзания грунта и характеристик почвы по пучинистости. В зонах с сезонным промерзанием глубина должна быть ниже максимальной глубины промерзания на 10–20 см для предотвращения выдавливания и деформаций.
Для суглинистых и глинистых грунтов, склонных к сильному пучению, минимальная глубина заложения составляет 1,2–1,5 метра. В песчаных и слабопучинистых грунтах достаточно 0,8–1 метра.
При наличии слоя с высокой пучинистостью следует предусмотреть защиту фундамента: увеличить глубину заложения до устойчивого слоя или применить дренаж и утепление основания.
Для точного расчета рекомендуется учитывать данные о составе почвы, уровень грунтовых вод и климатические условия региона. Допускается использовать геотехнические отчеты или результаты полевых исследований.
Если глубина промерзания превышает 1,5 метра, стоит рассмотреть конструктивные решения с жестким креплением столбов и дополнительным армированием для снижения риска повреждений.
Подбор сечения и материала столбов с учетом нагрузки от конструкции
Для столбчатого фундамента беседки сечение столбов выбирают исходя из общей массы конструкции и условий эксплуатации. Минимальное сечение деревянных столбов составляет 150×150 мм при высоте до 2,5 м и нагрузке до 1000 кг на столб. Для более тяжелых конструкций, учитывая вес крыши и ветровые нагрузки, рекомендуется увеличивать сечение до 200×200 мм или более.
Для бетонных столбов оптимально сечение 200×200 мм при нагрузке до 1500 кг. При большем весе конструкции или слабом грунте сечение увеличивают до 250×250 мм. Высота бетонных столбов обычно ограничена 2-2,5 м для сохранения устойчивости.
Металлические столбы требуют расчет по прочности, но при типичной беседке рекомендуется профиль квадратного или круглого сечения толщиной стенок от 3 мм и размером не менее 80×80 мм, что обеспечивает запас прочности при нагрузках до 2000 кг.
Материал выбирают с учетом влажности и агрессивности среды. Для деревянных столбов обязательна обработка антисептиками и гидроизоляция нижней части. Бетонные столбы рекомендуется армировать арматурой диаметром 8–12 мм с шагом 20–30 см.
Расчет нагрузки включает собственный вес столба, массу перекрытия, кровли и дополнительные воздействия (снег, ветер). Например, при весе кровли 400 кг и ветровой нагрузке 300 кг на столб сечение и материал должны обеспечить запас прочности не менее 25%. При сомнениях лучше увеличить размеры или выбрать более прочный материал.
Как рассчитать нагрузку на каждый столб с учетом веса беседки и снега
Для точного расчёта нагрузки на столбы необходимо учитывать вес конструкции и снеговую нагрузку. Вес беседки складывается из массы каркаса, кровли и отделочных материалов. Например, деревянный каркас площадью 16 м² с двускатной крышей весит около 1200 кг.
Снеговая нагрузка зависит от региона. В средней полосе России нормативное значение составляет примерно 180 кг/м². Для крыши площадью 16 м² снеговая нагрузка будет 16 × 180 = 2880 кг.
Суммируем вес беседки и снеговую нагрузку: 1200 + 2880 = 4080 кг. Эта масса распределяется на все опорные столбы. Если столбов 4, нагрузка на каждый составит 4080 ÷ 4 = 1020 кг.
Для более точного расчёта учитывают также вес пола и дополнительные нагрузки (ветер, человек). Пол может добавить 150–200 кг, а временные нагрузки – около 100 кг на столб. Итоговая нагрузка станет примерно 1020 + 50 + 100 = 1170 кг на столб.
Нагрузка учитывается в килоньютонах (1 кг ≈ 9,81 Н), поэтому 1170 кг соответствует примерно 11,5 кН. При проектировании учитывают запас прочности не менее 20%.

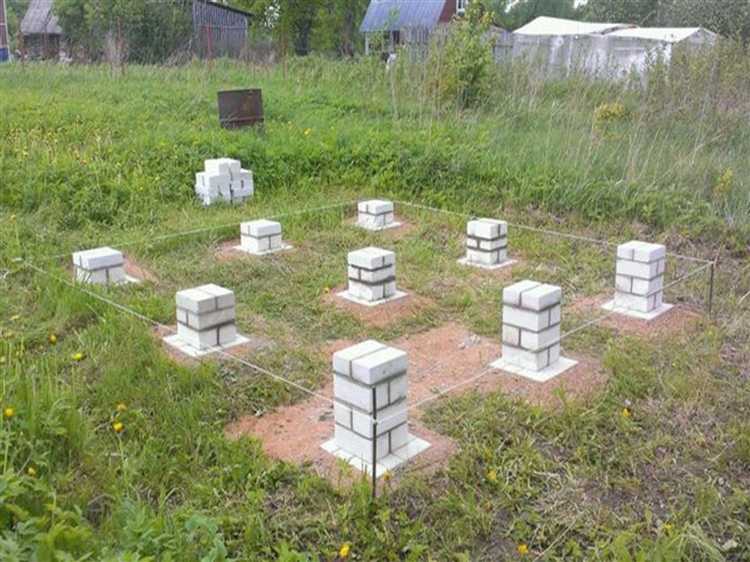

Расчет площади опорной части столба для предотвращения просадки
Площадь опорной части столба определяется исходя из несущей способности грунта и нагрузки от конструкции беседки. Для расчета необходимо сначала определить сумму постоянных и временных нагрузок на один столб, включая вес конструкции, снеговую нагрузку и возможные ветровые усилия.
Далее нагрузку делят на допустимое давление грунта, которое зависит от типа почвы. Например, для плотного суглинка допускается давление около 150 кПа, для песчаного грунта – 120 кПа, для мягких или торфянистых грунтов – значительно меньше. Полученное значение и будет минимальной площадью подошвы столба.
Формула расчета:
S = N / σдоп,
где S – площадь подошвы (м²), N – суммарная нагрузка на столб (Н), σдоп – допустимое давление грунта (Па).
Рекомендуется увеличивать площадь подошвы с запасом не менее 20% от расчетного значения для компенсации возможных локальных неоднородностей грунта и ошибок при определении нагрузок.
Форма опорной части чаще всего принимается квадратной или круглой. Для квадратной подошвы сторона определяется как √S, для круглой – диаметр равен 2√(S/π).
Дополнительное усиление опоры – использование плит или ростверка для равномерного распределения нагрузки по грунту, что снижает риск просадки и деформаций.
Вопрос-ответ:
Можно ли использовать бетонные блоки вместо заливки столбов на месте?
Да, бетонные блоки допустимо использовать, особенно если нагрузка на фундамент будет небольшой. Однако их необходимо устанавливать на выровненное и утрамбованное основание с песчано-гравийной подсыпкой. Также важно следить за горизонтальностью каждого блока. Недостатком такого варианта является меньшая устойчивость к промерзанию грунта и подвижкам, особенно на суглинках и пучинистых почвах.
Как правильно рассчитать размеры столбчатого фундамента для беседки?
Размеры столбчатого фундамента для беседки зависят от нескольких факторов, таких как тип почвы, вес конструкции и глубина промерзания. Обычно для небольшой легкой беседки достаточно столбов диаметром 20-30 см и глубиной 80-120 см. Для более тяжелых сооружений или на слабых почвах размеры могут быть увеличены. Также важно учитывать, что столбы должны быть расположены с учетом нагрузки, которая будет приходиться на каждый из них.
Как определить размер столбчатого фундамента для беседки?
Размер столбчатого фундамента зависит от нагрузки, которую будет воспринимать каждая опора, а также от характеристик грунта. Обычно рассчитывают площадь основания опоры так, чтобы давление на грунт не превышало его несущей способности. Для этого учитывают вес конструкции, снеговую нагрузку и ветровое воздействие. Важно также установить правильный шаг между столбами, чтобы равномерно распределить нагрузку по периметру и внутренним точкам опоры.
Какие факторы влияют на глубину заложения столбчатого фундамента для беседки?
Глубина заложения зависит от типа грунта и уровня промерзания в регионе. В местах с морозным пучением фундамент должен быть ниже глубины промерзания, чтобы избежать подъемных сил, которые могут деформировать конструкцию. Также учитывают уровень грунтовых вод — если он высокий, рекомендуется увеличить глубину или применять гидроизоляцию. Если грунт рыхлый, опоры могут понадобиться заглубить сильнее или усилить дополнительными методами.
Как рассчитать необходимое количество и размер столбов для фундамента беседки 3×4 метра?
Для беседки размером 3×4 метра обычно используют столбы на углах и по длинам сторон. Минимальное количество — 6 столбов: по одному в каждом углу и по одному посередине на длинных сторонах. Размер столбов определяется нагрузкой и типом грунта, но часто используют бетонные или кирпичные столбы с сечением около 30×30 см. Расчет ведется исходя из веса конструкции и запасом прочности, чтобы столбы не проседали и равномерно передавали нагрузку на грунт.
