Выбор подходящего типа механизма открытия двери
Для автоматизации двери курятника важно определить тип привода, оптимально сочетающийся с размером конструкции и условиями эксплуатации. Наиболее распространены три варианта: линейный привод, электромагнитный механизм и механизм с использованием шнура и противовеса.
Линейный привод подходит для тяжелых дверей и обеспечивает плавное, контролируемое движение. Мощность привода выбирается исходя из веса двери – для стандартных деревянных створок весом до 10 кг достаточно привода с усилием 50-70 Н. Для защиты от поломок стоит предусмотреть ограничители хода и систему аварийного отключения при препятствиях.
Электромагнитный механизм удобен для легких дверей, весом до 3 кг, и отличается быстрым срабатыванием. Однако он требует стабильного электропитания и не подходит для внешних условий с повышенной влажностью без дополнительной защиты.
Механизм с шнуром и противовесом реализуется через простую систему рычагов и грузов, открывающихся автоматически при изменении температуры или времени суток. Этот вариант не требует электричества, но ограничен по точности управления и применяется на небольших дверях с весом до 5 кг.
Для курятника с нестабильным электроснабжением предпочтительнее комбинированные решения с аккумулятором и ручным управлением. Оптимальный выбор – линейный привод с контроллером времени или датчиком освещения, обеспечивающий надежное и точное открытие без вмешательства человека.
Как рассчитать размеры двери под ваш курятник
Для удобного прохода и обеспечения безопасности птицы стандартная ширина двери должна составлять не менее 40 см. Минимальная высота – 50 см, чтобы взрослые куры свободно проходили без наклона. При содержании крупных пород увеличьте ширину до 50–60 см, а высоту до 60–70 см.
Толщина двери зависит от материала и конструкции. Для деревянной двери оптимальна толщина 2–3 см, чтобы она была прочной и легкой для автоматического открытия. Если дверь будет металлической, толщину выбирайте не менее 1,5 мм с усилениями по периметру.
Учитывайте высоту установки двери от пола: оптимально разместить нижний край на уровне 5–7 см, чтобы избежать попадания мусора и препятствий при движении. Если пол курятника покрыт опилками или соломой, поднимите дверь на 10 см для свободного прохода.
Перед расчетом замеров измерьте внутренние размеры проема с точностью до миллиметра. Дверь должна свободно помещаться в проеме с зазором 2–3 мм по бокам и сверху для беспрепятственного движения и компенсации расширения материалов при изменении температуры и влажности.
При установке автоматического механизма оставьте дополнительное пространство 3–5 см по ширине и высоте для крепежа и элементов открывания. Это обеспечит надежную работу без заеданий.
Подключение электропривода: моторы, питание и безопасность
Для автоматической двери курятника оптимально использовать электромотор постоянного тока с напряжением 12 В. Такой мотор проще интегрировать с аккумуляторным питанием, что обеспечивает автономность и защищает систему от перебоев электроснабжения. Мощность мотора выбирается исходя из массы двери: для створки до 5 кг достаточно двигателя с моментом не менее 3 Н·м.
Источник питания – герметичный аккумулятор на 12 В с емкостью от 7 А·ч, способный обеспечить работу привода до 7 дней без подзарядки. Для защиты аккумулятора и мотора необходим предохранитель на 5–7 А в цепи питания. Заряд аккумулятора рекомендуется организовать через солнечную панель мощностью не менее 10 Вт с контроллером заряда, что исключит перезаряд и продлит срок службы батареи.
Подключение мотора осуществляется через реле или специализированный драйвер с защитой от короткого замыкания и перегрузок по току. Для управления двигателем используется микроконтроллер или простая схема с реверсом, позволяющая менять направление вращения для открывания и закрывания двери.
Безопасность реализуется установкой концевых выключателей на крайних положениях двери. Они предотвращают перегрузку мотора и механические повреждения при достижении конечного положения. Электрические соединения должны быть изолированы влагонепроницаемыми термоусадочными трубками и размещены в корпусе с классом защиты не ниже IP54.
Использование таймера или датчика света для управления
Таймер позволяет задать точное время открытия и закрытия двери, что обеспечивает регулярный режим без необходимости ручного вмешательства. Для курятника оптимально настроить таймер на открытие примерно за 30 минут до рассвета и закрытие спустя 15–20 минут после заката, учитывая сезонные изменения длительности дня. Рекомендуется использовать цифровые таймеры с возможностью программирования нескольких циклов в сутки и резервным питанием, чтобы исключить сбои при отключении электроэнергии.
Датчик света автоматически реагирует на уровень освещённости, открывая дверь при наступлении рассвета и закрывая её с заходом солнца. Для курятника подойдут фотодатчики с диапазоном срабатывания от 100 до 300 люкс, что соответствует типичному утреннему и вечернему освещению. Важно правильно разместить датчик так, чтобы исключить ложные срабатывания от искусственного света или тени от деревьев.
Комбинация таймера и датчика света обеспечивает максимальную точность и надёжность. Таймер задаёт базовый график, а датчик корректирует действия в зависимости от фактических условий освещения. Это особенно важно в осенне-зимний период, когда рассвет и закат смещаются, а погодные условия могут затруднить работу одного лишь датчика света.
Изготовление направляющих и монтаж створки
Для направляющих используют металлический профиль П-образного сечения шириной 30–40 мм и толщиной стенки не менее 2 мм. Длина направляющих должна превышать высоту проема двери на 10–15 см для свободного хода створки. Перед монтажом профиль очищают от заусенцев и красят антикоррозийной краской.
Направляющие крепят параллельно друг другу на раму курятника с шагом 50 см. Используйте саморезы по металлу длиной 25–30 мм, предварительно просверлив отверстия диаметром на 0,5 мм меньше диаметра самореза. Крепеж должен обеспечивать жёсткость без деформации профиля.
Створку изготавливают из влагостойкой фанеры толщиной 10 мм или лёгкого алюминиевого листа с каркасом из тонкого алюминиевого профиля или деревянных брусков сечением 20×30 мм. Размер створки на 5 мм меньше внутреннего расстояния между направляющими, чтобы исключить заедания при движении.
Для перемещения створки используйте роликовые каретки с подшипниками, закрепляемые снизу и сверху. Диаметр роликов – 20–25 мм, они должны свободно входить в направляющие. Крепление кареток к створке выполняют болтами М4 с контргайками.
Перед монтажом проверяют точность установки направляющих – они должны быть строго параллельны и находиться на одном уровне. После установки створку вставляют в направляющие, прокатывая ролики вдоль профиля, и проверяют плавность хода без люфтов и заклиниваний.
Для фиксации створки в закрытом положении устанавливают магнитный или механический стопор снаружи. Он предотвращает случайное открывание двери при ветре или активности птиц.

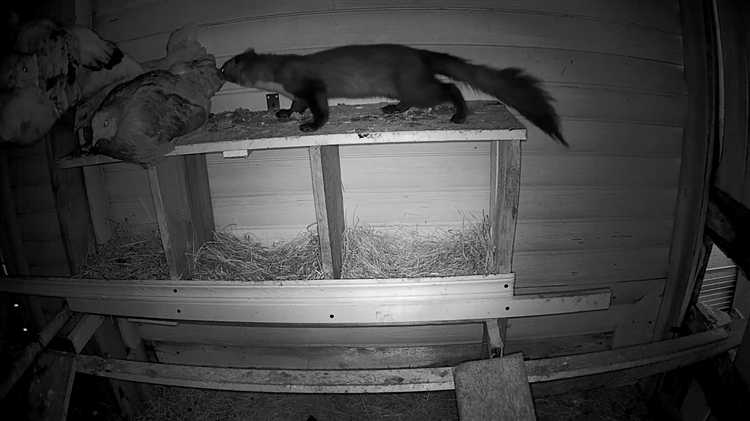

Защита конструкции от погодных условий и хищников
Защита от погодных условий
В условиях изменчивого климата важно, чтобы конструкция двери могла выдерживать как холод, так и жару, а также дождь и снег. Чтобы гарантировать её надежность, используйте следующие методы защиты:
- Устойчивые материалы: Для двери используйте влагостойкие и прочные материалы, такие как металлические или пластиковые панели с антикоррозийным покрытием. Избегайте древесины, так как она может быстро разрушаться от влаги.
- Утепление: Обеспечьте дверь слоем теплоизоляции, чтобы избежать потери тепла зимой. Для этого можно использов
Проверка работы системы и устранение распространённых проблем
После установки автоматической двери для курятника важно провести комплексную проверку её работы. Для этого включите систему и наблюдайте за процессом открытия и закрытия двери в течение нескольких циклов.
Если дверь не открывается или закрывается с задержками, это может быть связано с несколькими проблемами:
- Неисправности мотора. Если мотор не запускается, проверьте его работоспособность с помощью мультиметра. У
Вопрос-ответ:
Какую конструкцию использовать для автоматического открытия двери курятника?
Для автоматической двери курятника обычно применяют простой механизм с электроприводом, работающий на основе датчика освещённости или таймера. Конструкция включает направляющие для двери, мотор с редуктором, а также контроллер, который управляет движением. Такая система обеспечивает плавное и надёжное открытие и закрытие без участия человека.
Какие материалы лучше использовать для изготовления дверей и механизма?
Для двери предпочтительно выбирать лёгкие и прочные материалы, например, фанеру или поликарбонат. Корпус механизма и направляющие лучше изготавливать из металла или устойчивого к коррозии алюминия. Электрические компоненты должны быть защищены от влаги и пыли, поэтому стоит использовать герметичные корпуса и изоляцию проводов.
Можно ли сделать автоматическую дверь курятника без электропитания?
Да, возможно собрать механическую систему, которая работает на принципе изменения температуры или света, используя, например, тепловые приводы или биомеханические конструкции. Но такие решения сложнее в реализации и требуют точной настройки. Чаще всего для удобства применяется питание от аккумулятора или солнечной панели.
Как правильно настроить датчик для автоматического закрытия двери вечером?
Датчик освещённости устанавливают так, чтобы он точно реагировал на снижение уровня света до установленного порога. Нужно разместить его снаружи, не подверженном прямому воздействию ламп и отражений, и проверить работу в разное время суток. Порог срабатывания регулируется для того, чтобы дверь закрывалась до наступления темноты, обеспечивая безопасность птиц.
Какие меры безопасности следует предусмотреть при сборке автоматической двери для курятника?
Необходимо предусмотреть защиту от заеданий двери, например, ограничители хода и аварийное отключение мотора при возникновении препятствий. Также стоит использовать плавный старт и остановку двигателя, чтобы избежать травм птиц. Электропроводка должна быть надёжно изолирована, а все элементы закреплены крепко, чтобы исключить падение или поломку механизма.
- Неисправности мотора. Если мотор не запускается, проверьте его работоспособность с помощью мультиметра. У
