Восковка – это модель будущего изделия, выполненная из технического воска. Её используют в процессе литья по выплавляемым моделям, когда воск замещается металлом. Для домашнего изготовления подойдёт ювелирный воск с температурой плавления от 60 до 85 °C. Он бывает твёрдым, мягким и инжекционным. Оптимально использовать мягкий или инжекционный воск, так как они легко обрабатываются и плавятся без специального оборудования.

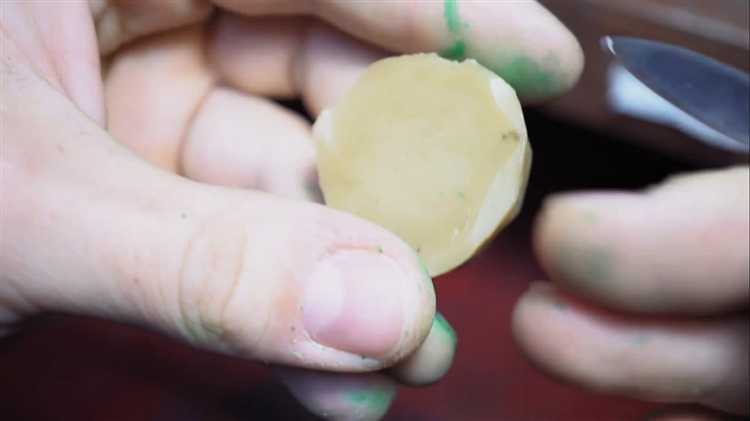

Форму восковки можно вырезать вручную из литникового бруска с помощью лезвий, надфилей, стоматологических инструментов. Альтернативный способ – заливка расплавленного воска в силиконовую форму. Для плавки подойдёт металлический черпак или небольшая ёмкость из нержавейки, нагреваемая на спиртовке или плитке. Температуру нужно контролировать, чтобы не перегреть воск – он становится хрупким при повторной кристаллизации.
Перед заливкой форму рекомендуется слегка смазать тонким слоем силиконового масла, чтобы предотвратить прилипания. Заливку производят медленно, начиная с самой глубокой части формы. После застывания модель аккуратно извлекается, дорабатывается по месту и соединяется с литниковой системой. При необходимости можно исправить мелкие дефекты прогревом над спиртовкой и моделировочными инструментами.
Выбор подходящего воска для литья: сравнение доступных вариантов
Ювелирный воск (инъекционный) применяется для создания моделей с высокой детализацией. Плавится при температуре 70–75 °C. Отличается хорошей текучестью и стабильной усадкой – до 0,3 %. Удобен для работы со шприцами и формами. Подходит для мелких и сложных изделий, но требует точного температурного контроля.
Модельный воск (универсальный) удобен при ручной лепке и формовке. Температура плавления – 60–65 °C. Более вязкий, чем инъекционный, застывает медленнее, что даёт время на корректировку формы. Пригоден для создания авторских моделей, прототипов, нестандартных конструкций. Усадка – около 0,5–0,6 %.
Техничeский парафин дешевле специализированных составов, но даёт значительную усадку – до 2 %. Температура плавления – около 55 °C. Подходит для крупных заготовок без мелких деталей. Плохо держит острые края, может деформироваться при извлечении из формы.
Пчелиный воск пластичен, хорошо поддаётся ручной обработке. Плавится при 62–64 °C. Имеет нестабильную усадку, склонен к трещинам при охлаждении. Используется редко из-за слабой термостойкости и непредсказуемости при выжигании.
Смеси на основе микрокристаллических восков применяются для регулировки свойств – жёсткости, текучести, времени остывания. Их можно комбинировать с инъекционным воском для адаптации под конкретные задачи. Чаще используются опытными мастерами при нестандартных требованиях к модели.
Для точного литья мелких деталей лучше использовать инъекционные составы. При ручной работе и создании уникальных форм – модельные или пчелиный. Парафин оправдан только при больших объёмах и низкой точности.
Подготовка инструмента и рабочей поверхности для моделирования восковки
Рабочее место должно быть устойчивым, с ровной поверхностью. Оптимальная высота стола – 85–95 см. Освещение направленное, холодного спектра, без теней: предпочтительно использовать лампу с линзой и светодиодами.
Необходим термостойкий коврик или лист металла для защиты поверхности от нагрева. Все инструменты должны находиться в пределах досягаемости, но не загромождать пространство. Обязателен металлический лоток для сбора стружки и капель воска.
Из базовых инструментов потребуются: восковой нож, штихель, шпатель, надфили, мини-дрель с насадками, циркуль, пинцет, скальпель. Для работы с нагревом – спиртовка или восковая грелка, латунный резец с деревянной ручкой, набор формовочных ложек. Все режущие инструменты должны быть заточены, поверхность – обезжирена спиртом.
Температура помещения – не ниже 20 °C. Воск хранится в закрытом контейнере, чтобы избежать загрязнения. Используемые куски воска очищаются от пыли перед повторным применением. Для фиксации деталей удобно использовать тонкие стальные иглы и клей на основе шеллака.
Перед началом работы руки моют, ногти коротко подстрижены. В помещении не должно быть сквозняков: температура воска чувствительна к перепадам. Все электроинструменты проверяются на исправность до включения.
Нагрев и формование воска: контроль температуры и техника работы
Для изготовления восковки требуется точный контроль температуры. Температура плавления модельного воска варьируется от 60 °C до 75 °C в зависимости от состава. Использование термометра с точностью не ниже ±1 °C обязательно. Перегрев приводит к избыточной текучести, ухудшению деталей и повышенной усадке при остывании. Недогрев делает воск слишком вязким, что затрудняет заполнение формы.

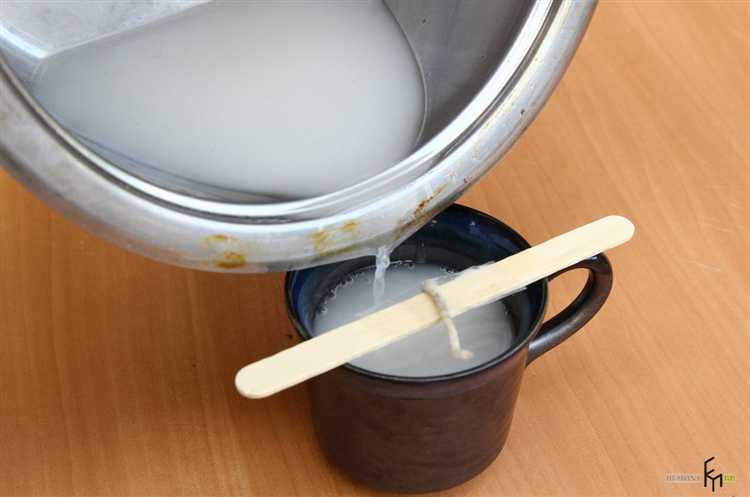

Нагрев лучше всего производить в металлической ёмкости с двойным дном (водяная баня). Прямой контакт с нагревательным элементом исключается. Воск расплавляют при температуре на 5–7 °C выше точки плавления, после чего снижают её до рабочей – примерно 65 °C. Перемешивание осуществляется деревянной или силиконовой палочкой – металл нежелателен из-за теплопроводности и риска перегрева частично расплавленного материала.
Формование проводят шприцем или путём заливки в силиконовую или металлическую форму. В случае шприцевания рабочая температура – 62–68 °C. Инструмент должен быть предварительно нагрет до температуры воска – иначе произойдёт преждевременное застывание. При заливке важно исключить воздушные пузырьки: форму слегка вибрируют в течение 10–15 секунд.
При работе с мелкими деталями необходим локальный подогрев формы или инструмента. Для этого используют паяльную станцию с температурой 60–70 °C или строительный фен на минимальной мощности с расстояния не менее 20 см.
Остывание восковки должно быть равномерным. Резкое охлаждение приводит к внутреннему напряжению и деформации. Лучше всего дать воску застыть при комнатной температуре в течение 20–30 минут без перемещений и вибраций.
Создание литниковой системы: как правильно соединить элементы
Литниковая система должна обеспечивать равномерное заполнение формы, исключая образование раковин и непроваров. Основной литник обычно располагается вертикально и служит основным каналом подачи металла. К нему под углом 45–60° присоединяют питающие каналы – литники, ведущие к каждой восковой модели.
Диаметр главного литника должен быть на 30–50% больше, чем у боковых, чтобы избежать обратного тока металла. Для мелких изделий достаточно диаметра 4–6 мм, для средних – 8–10 мм. Ветви делают не более 2–3 см длиной и с постепенным сужением к точке входа в модель. Резкие переходы исключают, так как они вызывают турбулентность потока.
Каждую модель присоединяют к литнику в самой массивной её части – это помогает избежать усадки при затвердевании. Если элемент тонкий, к нему добавляют питатели – дополнительные каналы, компенсирующие усадку металла. Их диаметр должен быть чуть меньше, чем у основного литника, но не менее 2 мм.
Восковые соединения нужно делать горячим инструментом: прикладывают нагретую металлическую спицу к точке соединения до расплавления воска, затем фиксируют деталь. После сборки проверяют прочность всех соединений и удаляют наплывы.

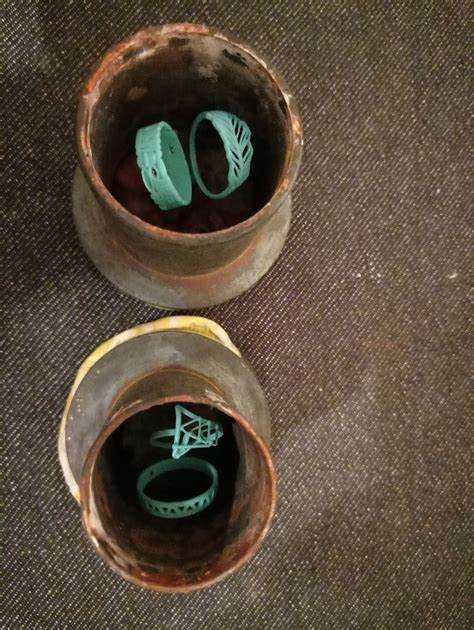

Для нескольких моделей используют общую литниковую систему в виде «ёлки», где основа – вертикальный литник, а боковые ответвления – каналы к изделиям. Расстояние между ними не менее 5 мм, чтобы избежать перегрева воска при формовке.
Коррекция и доработка восковки перед опрессовкой
После извлечения модели из формы или изготовления вручную необходимо устранить все дефекты поверхности. Мелкие наплывы убираются при помощи скальпеля или воскового ножа, разогретого на спиртовке. Работать следует быстро, чтобы не деформировать прилегающие участки.
Если модель имеет царапины, их зачищают мягкой абразивной губкой или шлифовальной сеткой зернистостью не ниже P1000. Перед этим модель можно слегка подогреть феном, чтобы уменьшить хрупкость воска и избежать сколов.
Тонкие элементы проверяются на прочность. При необходимости выполняется локальный подогрев и наплавление воска паяльником с насадкой диаметром до 1 мм. После охлаждения производится зачистка стыков и сглаживание формы.
Контроль симметрии выполняется визуально и с помощью штангенциркуля. Все линии должны быть ровными, без искривлений. Любые перекосы исправляются местным нагревом и корректировкой формы пинцетом или шаблоном.
На последнем этапе модель промывается в изопропиловом спирте и тщательно осматривается при боковом освещении. Остатки мусора удаляются мягкой кистью. Поверхность должна быть матовой, однородной, без микротрещин. После проверки модель готова к опрессовке без дополнительной обработки.
Хранение готовой восковки до начала литья: температурный режим и упаковка
Восковка требует соблюдения стабильных условий хранения для сохранения формы и свойств до момента литья. Температура должна поддерживаться в диапазоне от +15 до +25 °C, без резких перепадов. При повышении температуры выше +30 °C воск размягчается, деформируется и теряет детали. При понижении ниже +10 °C материал становится хрупким и склонен к растрескиванию.
Влажность воздуха должна оставаться на уровне 40–60%. Избыток влаги приводит к образованию конденсата на поверхности, что может вызвать деформацию или изменение размеров восковки.
- Хранить в темном помещении, чтобы избежать воздействия прямых солнечных лучей и ультрафиолета, которые ускоряют старение воска.
- Использовать герметичные пластиковые или полиэтиленовые контейнеры для защиты от пыли и механических повреждений.
- Для мелких деталей рекомендуется обертывать восковку в мягкую ткань или бумагу без кислотных добавок, чтобы предотвратить прилипание и царапины.
- Избегать контакта с химическими веществами и растворителями, способными повредить структуру воска.
Перед укладкой в упаковку восковку необходимо очистить от пыли и мелких частиц, чтобы предотвратить дефекты при литье.
Оптимальный срок хранения при правильных условиях – не более 7 дней. Длительное хранение приводит к потере эластичности и появлению микротрещин.
Вопрос-ответ:
Какие материалы нужны для изготовления восковки дома?
Для создания восковки в домашних условиях потребуются несколько основных материалов: парафин или специальный восковой состав для литья, формы из силикона или другого мягкого материала, а также инструменты для моделирования — например, нож, пинцет или кисточки. Иногда используют пчелиный воск, но он требует дополнительной обработки. Кроме того, понадобится емкость для растапливания воска и термометр, чтобы контролировать температуру, так как перегрев может испортить качество заготовки.
Как правильно растопить воск, чтобы он был пригоден для литья?
Растапливать воск лучше на водяной бане, чтобы избежать прямого воздействия огня и перегрева. Температура плавления воска обычно составляет около 60–70 градусов Цельсия, но конкретное значение зависит от состава. Важно не доводить воск до кипения — это может изменить его структуру и ухудшить свойства. После полного расплавления воск нужно тщательно перемешать, чтобы равномерно распределить температуру и избежать комочков, а затем аккуратно залить в подготовленную форму.
Как избежать появления пузырьков воздуха в восковой модели?
Пузырьки воздуха появляются из-за слишком быстрого заливания или неправильной техники работы с воском. Чтобы их избежать, воск нужно наливать медленно и осторожно, позволяя ему равномерно заполнять форму. Также помогает легкое встряхивание или постукивание формы после заливки — это помогает пузырькам подняться на поверхность и выйти. Если воск слишком густой, его стоит немного подогреть, чтобы он стал более жидким и заполнил все мелкие детали без образования пустот.
Можно ли использовать домашнюю восковку для литья металла?
Домашняя восковка подходит для литья, но многое зависит от того, какой металл и какие технологии вы планируете применять. Для плавки и отливки ювелирных изделий обычно используют инвестиционный способ, где восковая модель покрывается специальным огнеупорным составом. Если изготовленная восковка плотная и аккуратная, она может служить хорошей основой для формы. Однако для высокоточного литья важно соблюдать технологию изготовления и обработки модели, а также выбирать подходящий воск, способный выдержать дальнейшие этапы процесса без деформаций.
Загрузка...
