Для точного измерения мощности важно знать, что стандартный мультиметр не измеряет мощность напрямую, а измеряет ток и напряжение, по которым рассчитывается мощность. Потребляемая мощность определяется по формуле P = U × I × cos φ, где U – напряжение, I – ток, а cos φ – коэффициент мощности, учитывающий фазовый сдвиг между током и напряжением.
Первым шагом необходимо измерить напряжение сети на клеммах нагрузки. Мультиметр ставится в режим измерения переменного напряжения (ACV) и подключается параллельно нагрузке. Затем в режиме измерения переменного тока (ACA) мультиметр подключается последовательно с нагрузкой для определения тока.
Чтобы повысить точность расчёта, желательно определить коэффициент мощности. Если мультиметр не оснащён функцией измерения коэффициента мощности, можно использовать осциллограф или специализированные приборы. Без учета cos φ мощность, рассчитанная как произведение напряжения и тока, будет равна полной мощности, что существенно завышает реальное потребление для индуктивных или емкостных нагрузок.
При работе с током свыше пределов мультиметра рекомендуется использовать внешний токовый клещ или шунт, чтобы избежать повреждения прибора. Все измерения следует проводить при отключенном питании и с соблюдением правил безопасности, особенно при работе с сетью 220 В.

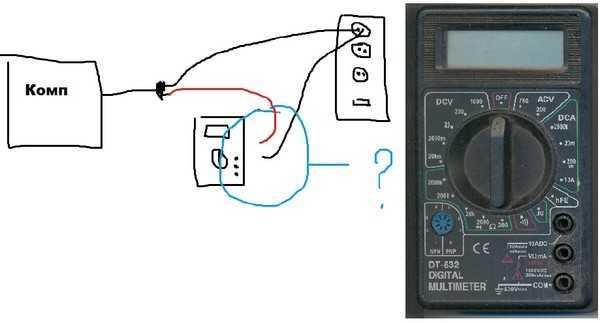

Подготовка мультиметра для измерения мощности
Для точного измерения мощности мультиметр должен быть подготовлен согласно типу измеряемой цепи и параметров нагрузки.
- Проверка технических характеристик мультиметра:
- Убедитесь, что прибор поддерживает функцию измерения мощности (Вт, ВА, VAR) или позволяет работать с током и напряжением одновременно для расчёта.
- Проверьте максимальные входные параметры по току и напряжению, чтобы не превышать допустимые значения.
- Подготовка измерительных щупов:
- Используйте щупы с соответствующей категорией измерений (CAT II, CAT III и выше) в зависимости от сети.
- Осмотрите провода на отсутствие повреждений и надёжно вставьте в разъёмы мультиметра (обычно COM и V/Ω/мощность).
- Настройка мультиметра:
- Выберите режим измерения постоянного или переменного напряжения в зависимости от типа цепи.
- Переключитесь на режим измерения тока (обычно мА или А), учитывая ожидаемый ток нагрузки.
- Если мультиметр не имеет функции прямого измерения мощности, подготовьте формулу для расчёта:
Мощность = Напряжение × Ток × cosφ, где cosφ – коэффициент мощности.
- Проверка калибровки и исправности:
- Перед измерением выполните самотестирование прибора, если предусмотрено.
- Проверьте показания на известной нагрузке или с помощью калибровочного устройства.
Как правильно подключить мультиметр к цепи
Для измерения потребляемой мощности мультиметр необходимо включить последовательно с нагрузкой, чтобы через него проходил весь ток цепи. Перед подключением убедитесь, что мультиметр настроен на измерение тока (режим «A» или «mA» в зависимости от предполагаемого значения). Если ток ожидается выше 10 А, используйте соответствующий вход и функцию мультиметра, иначе устройство может выйти из строя.
Сначала отключите питание цепи. Подключите красный щуп мультиметра к точке, ведущей к нагрузке, а чёрный – к источнику питания или к месту, откуда ток поступает на нагрузку. Это позволит мультиметру стать частью цепи и фиксировать проходящий ток.
В случае измерения напряжения и силы тока одновременно для вычисления мощности, ток меряется последовательно, напряжение – параллельно нагрузке. Важно соблюдать полярность подключения, иначе показания могут быть с отрицательным знаком или неправильными.
После подключения включите питание цепи и считывайте показания тока. Для расчёта потребляемой мощности перемножьте полученный ток на напряжение в цепи. Если мультиметр оснащён функцией измерения мощности, активируйте её согласно инструкции.
При работе с высокими токами используйте клещи-токовые пробники, чтобы избежать необходимости разрыва цепи. Если такого инструмента нет, строго соблюдайте правила безопасности и используйте соответствующие разъёмы мультиметра.

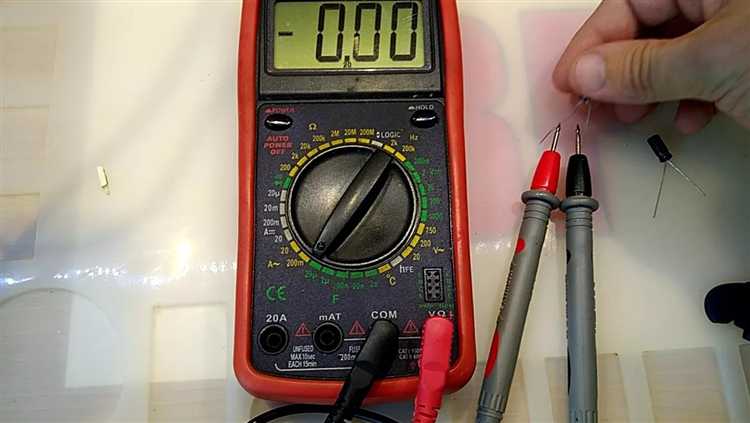

Измерение напряжения: что важно учесть
Для точного измерения напряжения мультиметр должен быть подключён параллельно нагрузке. Диапазон измерения выбирается с запасом выше предполагаемого значения, чтобы избежать повреждения прибора. При работе с постоянным напряжением (DC) обязательно выставлять соответствующий режим, иначе показания будут неверны.
Контакты щупов должны иметь надёжный контакт без окислов и загрязнений, иначе появятся погрешности. Используйте наконечники подходящего размера и формы, чтобы не повредить тестируемый элемент и избежать короткого замыкания.
Для переменного напряжения (AC) учитывайте частоту сигнала – большинство мультиметров корректно измеряют напряжение в диапазоне 50-60 Гц. При более высоких частотах результаты могут искажаться. Важно также не допускать превышения максимально допустимого напряжения, указанного в технической документации мультиметра.
Измеряя напряжение на цепях с высоким уровнем помех, используйте экранированные провода и минимизируйте длину соединений, чтобы снизить влияние электромагнитных наводок. При измерении в цепях с высоким потенциалом заземления избегайте прямого контакта корпуса мультиметра с другими металлическими частями.
Перед началом измерений убедитесь, что мультиметр исправен и батарея достаточно заряжена, так как слабый источник питания прибора снижает точность. Если есть сомнения в правильности показаний, выполните калибровку или проверьте измерения на контрольном источнике с известным напряжением.
Измерение тока: настройка мультиметра на правильный диапазон
Для точного измерения тока важно выбрать корректный диапазон на мультиметре. Неправильный выбор приведет к искажению показаний или срабатыванию защиты прибора.
- Определите ориентировочную величину тока в цепи, изучив технические характеристики или предварительно измерив напряжение и сопротивление.
- Переключите мультиметр в режим измерения тока (обозначается символом «A»). Обратите внимание, что для постоянного и переменного тока существуют разные режимы: DC (постоянный ток) и AC (переменный ток).
- Выберите наивысший диапазон, превышающий предполагаемый ток. Например, если ожидается ток около 0,5 А, установите диапазон 10 А.

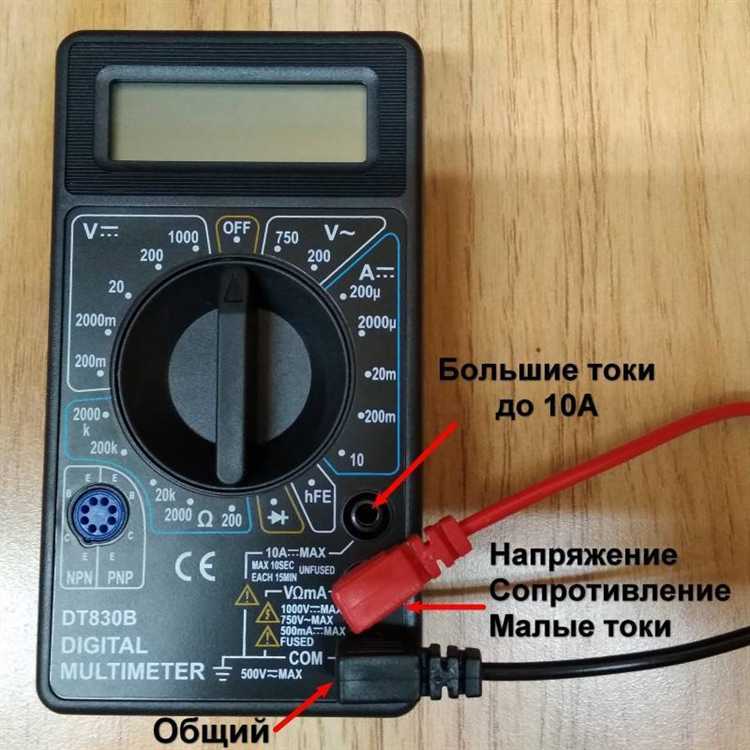

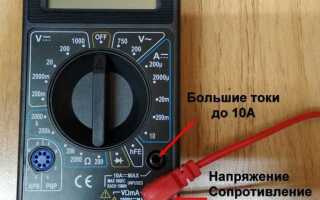

- Подключите щупы: красный в гнездо для измерения тока (обычно отмечено как 10A или mA), черный в COM.
- При измерении токов менее 200 мА переключитесь на соответствующий разъем и диапазон (мА или µА), чтобы обеспечить точность и безопасность.
- Если показания на максимальном диапазоне близки к нулю, постепенно переключайтесь на более низкие диапазоны для повышения точности, избегая перегрузки.
- Не забывайте, что измерение тока требует включения мультиметра последовательно в цепь, а не параллельно.

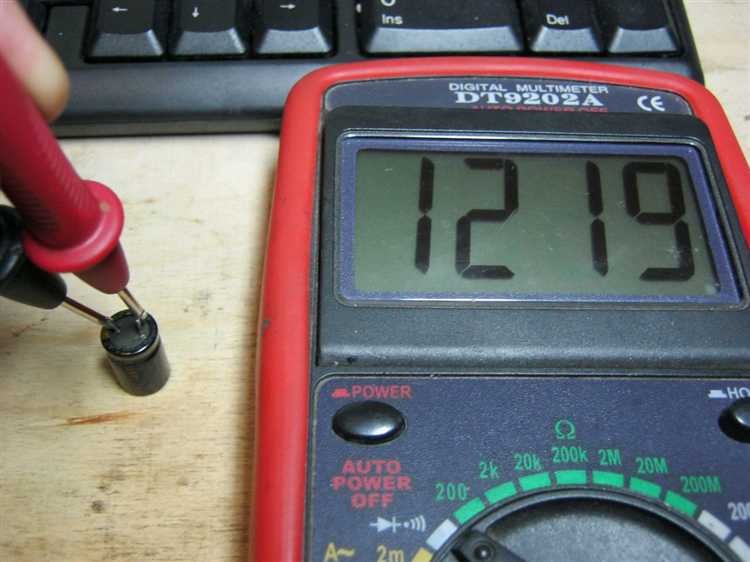

Рассчет мощности с использованием формулы P = U × I
Для точного определения мощности нагрузки измерьте напряжение (U) и ток (I) на конкретном участке цепи. Напряжение фиксируется в вольтах (В), ток – в амперах (А). Результат вычисления мощности (P) будет в ваттах (Вт).
Подключите мультиметр последовательно к цепи для измерения тока, предварительно выбрав соответствующий диапазон. Затем переключитесь на измерение напряжения, подключив прибор параллельно нагрузке. Фиксируйте значения U и I в одинаковых условиях нагрузки.
Вычислите мощность по формуле P = U × I. Например, при U = 12 В и I = 1,5 А мощность равна 18 Вт. Для переменного тока учитывайте фазовый сдвиг, если нагрузка индуктивная или емкостная, так как реальная мощность будет меньше произведения амплитуды напряжения и тока.
Если мультиметр не имеет функции измерения тока напрямую, используйте внешний шунт или токовый клещи. Следите за пределами измерений, чтобы не повредить прибор и не получить неверные данные.

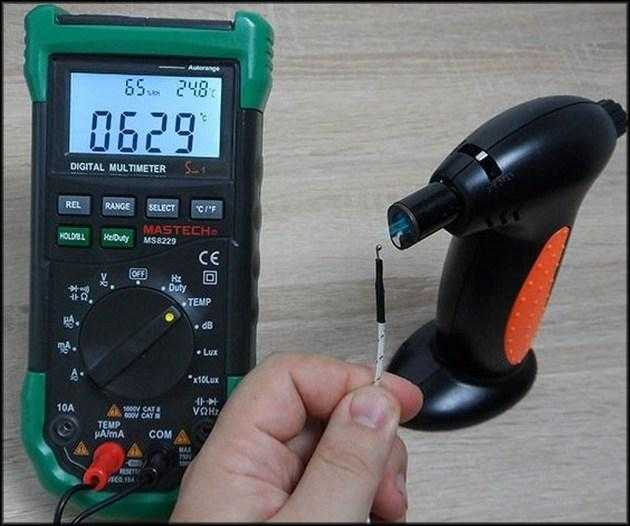

Как учитывать погрешности измерений мультиметра
Для точного измерения потребляемой мощности мультиметром необходимо учитывать несколько ключевых факторов, влияющих на погрешность. Во-первых, важен класс точности прибора, который обычно указывается на корпусе или в инструкции (например, ±0,5% + 2 цифры). Это означает, что итоговая ошибка складывается из относительной и абсолютной части, зависящей от измеряемого значения.
Во-вторых, при измерении тока и напряжения мультиметром в режиме амперметра и вольтметра происходит дополнительное искажение за счёт внутреннего сопротивления прибора. Для амперметра это сопротивление должно быть минимальным (обычно несколько миллиом), но при больших токах оно вызывает падение напряжения и изменяет ток в цепи, что увеличивает погрешность.
В-третьих, диапазон измерений влияет на точность. Лучше выбирать диапазон чуть выше ожидаемого значения, чтобы не приближаться к пределу максимального измерения – на грани диапазона точность снижается. Цифровые мультиметры теряют разрешение при работе на верхней границе шкалы.
В-четвёртых, при измерениях мощности как произведения напряжения и тока погрешность результата растёт из-за сложения ошибок двух измерений. Например, при напряжении 230 В с погрешностью ±0,5% и токе 2 А с погрешностью ±1% итоговая погрешность мощности будет около ±1,5–2%, что нужно учитывать при расчётах.
Рекомендуется проводить несколько замеров и усреднять значения, а также проверять мультиметр на эталонных сопротивлениях и напряжениях для калибровки. При необходимости использовать приборы с более высокой точностью или специализированные ваттметры для контроля реальной потребляемой мощности.
Что делать, если мультиметр не поддерживает измерение мощности
Если мультиметр не имеет функции измерения мощности напрямую, можно рассчитать её косвенно, используя данные об измеренных токе и напряжении. Для этого понадобится измерить ток в цепи с помощью мультиметра в амперах и напряжение в вольтах. Мощность рассчитывается по формуле: P = U × I, где P – мощность в ваттах, U – напряжение, I – ток.
При измерении переменного тока важно учитывать форму сигнала и фазовый сдвиг между током и напряжением. Для чисто активной нагрузки (например, электрическая лампа накаливания) формула работает напрямую. Если нагрузка индуктивная или емкостная, потребуется дополнительное оборудование – ваттметр или анализатор мощности, либо использовать осциллограф с измерением фазового сдвига.
Для измерения тока мультиметр включается последовательно в цепь, а для напряжения – параллельно нагрузке. Важно соблюдать предельные значения тока, указанные в мультиметре, чтобы не повредить прибор.
Если нужна более точная оценка мощности, можно приобрести специализированный измеритель мощности или модуль с функцией измерения активной и полной мощности, совместимый с мультиметром.
Вопрос-ответ:
Как мультиметр помогает измерить потребляемую мощность устройства?
Мультиметр позволяет определить силу тока и напряжение в цепи, а, умножив эти значения, можно получить мощность. Для точного измерения нужно подключить прибор последовательно с нагрузкой для тока и параллельно — для напряжения. Затем перемножить полученные значения, учитывая фазовый сдвиг, если речь о переменном токе.
Какие функции мультиметра необходимы для измерения мощности?
Для измерения мощности требуется использовать функции измерения напряжения и тока. Если прибор оснащён функцией измерения мощности или ваттметром, это упростит процесс. В противном случае измеряют ток и напряжение отдельно, а потом рассчитывают мощность вручную.
Можно ли измерять мощность мультиметром в цепях с переменным током, и есть ли особенности?
Измерение мощности в цепях с переменным током более сложное, так как нужно учитывать фазовый сдвиг между током и напряжением. Обычный мультиметр показывает только средние или эффективные значения, но для точного подсчёта мощности нужно использовать осциллограф или специализированные приборы. Если мультиметр позволяет измерять коэффициент мощности или реактивную составляющую, это поможет повысить точность.
Как правильно подключить мультиметр для измерения потребляемой мощности без риска повредить прибор?
Для измерения тока мультиметр следует включать последовательно с нагрузкой, а для напряжения — параллельно. Важно убедиться, что выбран правильный диапазон измерений и соблюдены полярность и максимальные допустимые значения тока и напряжения. При превышении пределов можно повредить прибор, поэтому начинать измерения стоит с максимально большого диапазона и постепенно снижать его.
Какие ошибки часто допускают при измерении мощности мультиметром и как их избежать?
Частая ошибка — неправильное подключение прибора, например, включение амперметра параллельно, что приводит к короткому замыканию. Также важно не забывать учитывать фазовый сдвиг в переменных цепях, иначе расчет мощности будет неточным. Чтобы избежать ошибок, нужно внимательно читать инструкцию к мультиметру и использовать подходящий режим измерения, а при сомнениях — применять специализированное оборудование.
