Понижающие и повышающие трансформаторы применяются в различных звеньях энергосистемы, но принципиально различаются по функциям и конструкции. Основное отличие – в направлении преобразования напряжения: понижающий трансформатор уменьшает напряжение с высокого уровня до более низкого, а повышающий – увеличивает его с низкого до высокого. Это различие определяет не только сферу применения, но и технические характеристики устройств.

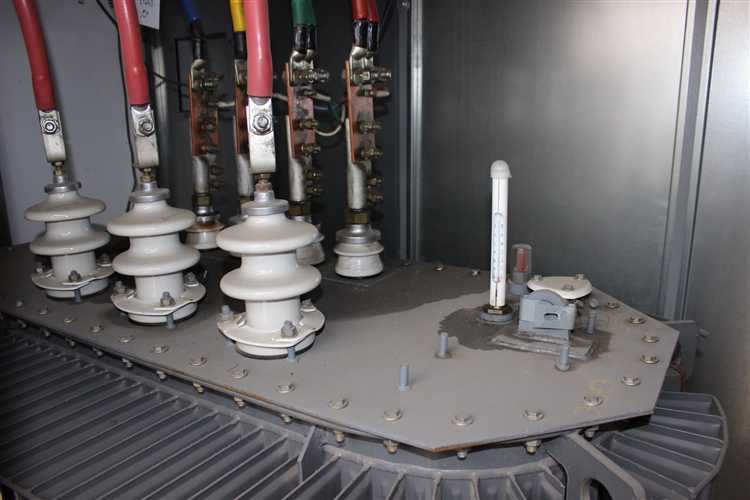

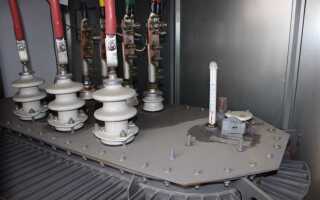

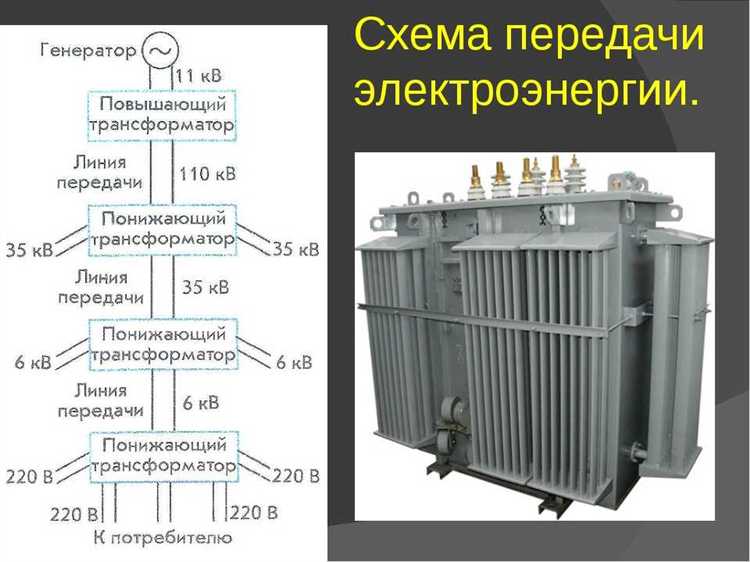

Понижающие трансформаторы чаще всего используются на распределительных подстанциях, где напряжение, например, 10 кВ преобразуется до 0,4 кВ для подачи в бытовые или промышленные сети. Повышающие, наоборот, устанавливаются на генераторных станциях, где, например, 6,3 кВ с генератора повышается до 110 кВ для снижения потерь при передаче на большие расстояния.
Отличается и конструкция обмоток. В понижающем трансформаторе первичная обмотка содержит больше витков, чем вторичная, в повышающем – наоборот. Это влияет на индуктивные потери, сопротивление обмоток и требования к изоляции. Кроме того, у повышающих трансформаторов предъявляются более строгие требования к устойчивости изоляции из-за более высокого выходного напряжения.
При выборе типа трансформатора ключевыми параметрами являются номинальное напряжение сети, допустимый ток нагрузки и условия эксплуатации. Для установки в сетях низкого напряжения предпочтительны понижающие модели с высоким КПД при частых переключениях. В системах передачи электроэнергии на дальние расстояния необходимы повышающие трансформаторы с максимальной степенью герметизации и защитой от перенапряжений.

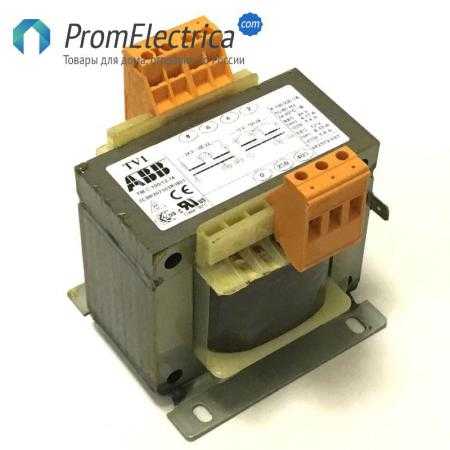

Как определяется назначение трансформатора по параметрам обмоток
Назначение трансформатора определяется путем анализа соотношения числа витков и номинальных напряжений первичной и вторичной обмоток. Если вторичная обмотка содержит меньше витков, чем первичная, и рассчитана на меньшее напряжение, трансформатор понижающий. Обратное соотношение – признак повышающего трансформатора.
Например, при наличии первичной обмотки на 2200 витков и вторичной на 220 витков, при подаче на первичную обмотку 220 В, на выходе получится 22 В – устройство понижает напряжение. Если же вторичная обмотка содержит 8800 витков, а первичная – 2200, подавая те же 220 В, на выходе можно получить около 880 В – это повышающий трансформатор.
Также важен диаметр провода. В понижающем трансформаторе вторичная обмотка часто выполнена более толстым проводом, так как рассчитана на больший ток при низком напряжении. В повышающем трансформаторе, наоборот, вторичная обмотка обычно тоньше, поскольку она работает с высоким напряжением и малым током.
Наконец, мощность трансформатора можно оценить по сечению магнитопровода и габаритам обмоток. Однако именно соотношение витков и номинальных напряжений позволяет точно определить – устройство повышает или понижает напряжение.
Различия в схемах подключения в бытовых и промышленных сетях
В бытовых электросетях трансформаторы, как правило, подключаются по схеме с одной фазой на входе и одной фазой на выходе. Напряжение понижается с 220 В до 12–24 В для питания осветительных приборов, систем видеонаблюдения, домофонов и зарядных устройств. Чаще всего применяются автотрансформаторы или трансформаторы с гальванической развязкой, с минимальной мощностью до 1 кВА. Заземление осуществляется по схеме TN-C или TN-S, нейтраль подключается напрямую к заземляющему контуру.
В промышленных условиях используются трехфазные трансформаторы, подключаемые по схемам «звезда-звезда», «треугольник-звезда» или «звезда-треугольник» в зависимости от требований к фазовому сдвигу, балансу нагрузок и уровню искажений. Напряжение может понижаться, например, с 10 кВ до 0,4 кВ. Такие трансформаторы обеспечивают питание мощных электродвигателей, сварочного оборудования и станков. Мощность устройств достигает десятков мегаватт. Используется заземление с изолированной или заземленной нейтралью, по схемам IT или TN-S, с обязательным применением релейной защиты и компенсации реактивной мощности.
В бытовой сети допускается подключение через стандартные автоматы и УЗО, в то время как в промышленной необходима селективная защита, токовые трансформаторы, контроллеры качества электроснабжения и резервное питание. Размещение оборудования в быту допускается в жилых зонах, тогда как в промышленности оно монтируется в распределительных пунктах или трансформаторных подстанциях с отдельным допуском и контролем.
Какие типы нагрузок совместимы с каждым видом трансформатора
Совместимость трансформаторов с нагрузками определяется уровнем напряжения, характеристиками тока и назначением оборудования. Понижающие и повышающие трансформаторы обслуживают разные категории потребителей и применяются в различных условиях.
- Понижающие трансформаторы используются для питания оборудования, рассчитанного на пониженное напряжение (например, 380/220 В при подаче с высоковольтной линии 6 или 10 кВ).
- Электродвигатели низкого напряжения (станки, насосные установки, вентиляторы)
- Оборудование промышленной автоматики и управления
- Осветительные системы (как уличные, так и внутренние)
- Сварочные аппараты и распределительные щиты на предприятиях
- Бытовые и офисные электроприборы в жилых и административных зданиях
- Повышающие трансформаторы задействованы для увеличения напряжения при передаче энергии на большие расстояния или для подключения оборудования, требующего высокого напряжения.
- Линии электропередач высокого и сверхвысокого напряжения (110 кВ и выше)
- Энергетические котельные установки и турбогенераторы
- Индукционные печи и высоковольтные лабораторные стенды
- Высоковольтные электроприводы и преобразователи для тяжелой промышленности
- Сельскохозяйственные насосные станции с удалённым электроснабжением
Выбор трансформатора должен соответствовать не только номиналу напряжения, но и типу нагрузки: индуктивной, активной или емкостной. Понижающие трансформаторы чаще работают с индуктивными нагрузками, требующими стабильного тока, тогда как повышающие – с активными нагрузками, где критична передача мощности на расстоянии без существенных потерь.
Тепловые характеристики при работе на понижение и повышение напряжения
При работе трансформатора в понижающем режиме ток во вторичной обмотке возрастает пропорционально снижению напряжения. Это увеличивает тепловую нагрузку на вторичную обмотку и изоляцию. Например, при понижении с 220 В до 24 В ток увеличивается более чем в девять раз при той же мощности нагрузки, что требует усиленного охлаждения и применения термостойких материалов.
В повышающем режиме ток во вторичной обмотке снижается, но увеличивается напряжение. Основной тепловой риск в этом случае связан с пробоем изоляции при перенапряжении. Необходимо строго соблюдать межвитковое расстояние и использовать изоляцию, рассчитанную на повышенное рабочее напряжение, особенно при трансформации в диапазоне от 24 В до 220 В и выше.
Рекомендуется использовать температурные датчики на обмотках и автоматическое отключение при перегреве, особенно в понижающем режиме, где тепловая инерция ниже. Для повышения долговечности важно рассчитывать трансформатор с запасом по току и тепловому рассеиванию не менее 20% от номинального значения.
Ключевой фактор надежности – точное соблюдение теплового баланса. При недостаточном отводе тепла происходит ускоренное старение изоляции, что приводит к межвитковым коротким замыканиям. Повышенное напряжение ускоряет этот процесс за счёт увеличения электрического напряжения пробоя.
Особенности выбора трансформатора при нестабильном входном напряжении
При выборе трансформатора для условий нестабильного входного напряжения критично учитывать диапазон допустимого входного напряжения устройства. Повышенные или пониженные значения на входе могут вывести из строя вторичные цепи или повлиять на точность работы оборудования. Идеальный выбор – трансформатор с широким диапазоном входного напряжения, например 150–260 В для бытовых сетей или 300–480 В для промышленных объектов.
Важным параметром является наличие функции автоматической стабилизации напряжения. Трансформаторы с встроенными стабилизаторами обеспечивают выходное напряжение в пределах допустимых отклонений даже при скачках входного. Такие устройства необходимы для точного оборудования (медицинского, измерительного, серверного).
При выборе модели учитывайте коэффициент трансформации и мощность с запасом не менее 20% от расчетной нагрузки. Это обеспечит корректную работу даже при кратковременных провалах напряжения. Не допускается использование трансформаторов без встроенной защиты по перегрузке и перегреву – при нестабильных параметрах сети такие защитные элементы предотвращают выход оборудования из строя.
Рекомендуется выбирать трансформаторы с возможностью мониторинга параметров (входное/выходное напряжение, ток, температура обмоток). Это позволяет оперативно реагировать на отклонения и минимизировать риск отказов.

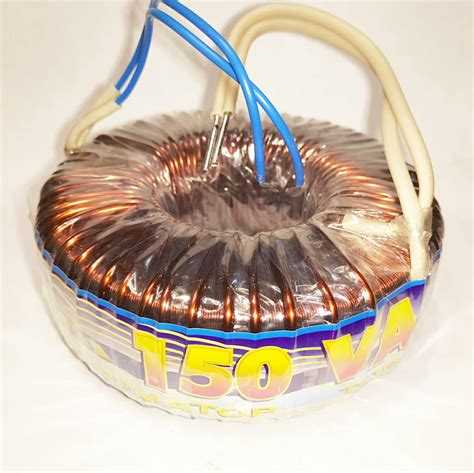

Тип исполнения также имеет значение: для сетей с частыми колебаниями целесообразно использовать автотрансформаторы с электронным управлением или тороидальные модели с повышенной термостабильностью. Масляные трансформаторы менее чувствительны к скачкам, но требуют периодического обслуживания, что не всегда оправдано в нестабильных сетях.
Как визуально отличить понижающий трансформатор от повышающего
Маркировка на корпусе часто указывает номинальные напряжения первичной и вторичной обмоток. Если указано, что вторичное напряжение ниже первичного, это понижающий трансформатор. Для повышения точности следует сверить маркировку с технической документацией.
На промышленных моделях часто присутствует дополнительная информация – схемы подключения и обозначения, указывающие на функциональное назначение. Отсутствие такой информации требует измерения коэффициента трансформации с помощью тестера или осциллографа.
Вопрос-ответ:
Чем отличается конструкция понижающего трансформатора от повышающего?
Основное отличие заключается в соотношении количества витков в обмотках. У понижающего трансформатора число витков во вторичной обмотке меньше, чем в первичной. Это позволяет снижать напряжение. У повышающего трансформатора наоборот — во вторичной обмотке витков больше, что позволяет увеличить напряжение. Конструктивно они могут выглядеть одинаково, но внутренние параметры рассчитываются по-разному в зависимости от назначения.
В чем основное отличие между понижающим и повышающим трансформаторами?
Главное различие заключается в том, как трансформатор изменяет напряжение. Понижающий трансформатор уменьшает напряжение с высокого уровня на низкий, а повышающий — увеличивает напряжение с низкого уровня на высокий. Это достигается изменением количества витков в первичной и вторичной обмотках устройства.
Какие области применения характерны для понижающих трансформаторов?
Понижающие трансформаторы часто используют там, где необходимо понизить напряжение для безопасного и удобного использования электрооборудования. Например, они встречаются в системах электроснабжения бытовых приборов, в промышленности для питания машин, а также в зарядных устройствах для уменьшения высокого сетевого напряжения до приемлемого уровня.
В чем главное отличие понижающего трансформатора от повышающего по принципу работы?
Главное отличие заключается в отношении количества витков на первичной и вторичной обмотках. У понижающего трансформатора количество витков на вторичной обмотке меньше, чем на первичной, что приводит к снижению выходного напряжения. В повышающем трансформаторе, наоборот, на вторичной обмотке витков больше, чем на первичной, и поэтому выходное напряжение оказывается выше входного.
Какие области применения характерны для понижающих и повышающих трансформаторов?
Понижающие трансформаторы широко применяются там, где необходимо снизить высокое напряжение до безопасного уровня для бытовых приборов и электроники. Например, в системах электроснабжения жилых домов или зарядных устройствах. Повышающие трансформаторы обычно используются в ситуациях, где требуется увеличить напряжение, например, в линиях электропередач для уменьшения потерь энергии при транспортировке, а также в некоторых типах специализированного оборудования.
Какие факторы влияют на выбор между понижающим и повышающим трансформатором для конкретной задачи?
Выбор зависит от того, какой уровень напряжения необходим на выходе по отношению к входному. Если нужно уменьшить напряжение, выбирают понижающий трансформатор; если требуется повысить — повышающий. Кроме этого учитываются технические параметры, такие как мощность, частота сети, размеры и условия эксплуатации. Также важным аспектом является безопасность и соответствие стандартам, что влияет на конструкцию и тип трансформатора.
