Гайколом – устройство для эффективного удаления плодовых гнёзд и повреждённых веток на участке. Самодельный вариант позволяет сэкономить на покупке профессионального оборудования и адаптировать инструмент под конкретные условия сада.
Для изготовления понадобится металлическая труба диаметром 25-30 мм длиной 1,2-1,5 метра, прочная резиновая лента шириной около 5 см и длиной 1 метр, а также два крепёжных хомута или стяжки. Вес готового изделия не должен превышать 1,2 кг для удобства использования одной рукой.
Основная сложность – обеспечить надёжное крепление резинового элемента и равномерное натяжение. Важен выбор материала с высокой эластичностью и стойкостью к растяжению, например, трубчатая автомобильная резина или усиленная лента из силикона.
При работе с гайколомом соблюдайте технику безопасности: проверяйте отсутствие трещин на резине перед каждым использованием и используйте защитные очки. Подробная инструкция ниже поможет собрать и настроить устройство для максимальной эффективности.

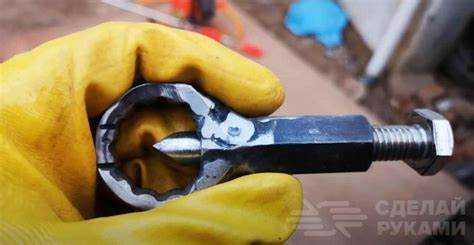

Как сделать гайколом своими руками: пошаговая инструкция
Для создания гайколома потребуется металлический профиль, болты, гайки и инструмент для резки и сверления металла. Используйте стальной уголок толщиной от 4 мм и длиной 40–50 см для прочности конструкции.
1. Отрежьте два одинаковых отрезка уголка по 40 см. Они будут основными рычагами гайколома.
2. На каждом отрезке просверлите отверстия диаметром 10 мм на расстоянии 5 см от одного края для крепления оси.
3. Подготовьте ось из стального стержня диаметром 10 мм длиной около 15 см. Она будет соединять рычаги и служить точкой опоры.
4. Закрепите два уголка на оси, просунув ось через отверстия. Между уголками установите металлические шайбы для плотного прилегания и фиксируйте гайками с обеих сторон.
5. На противоположных концах рычагов сделайте вырезы или приварите металлические губки, которые будут захватывать гайки. Ширина захвата должна соответствовать размеру стандартных гаек 13–17 мм.
6. Для улучшения удобства используйте рукоятки из резины или пластиковых накладок на свободные концы рычагов.
7. Проверьте работу гайколома: при сжатии рычагов губки должны надежно фиксировать гайку, а усилие распределяться равномерно по всей конструкции.
Рекомендации: используйте болты и гайки из нержавеющей стали для долговечности, избегайте слабых сварных швов. Для увеличения рычага можно удлинить профиль до 50 см, но не менее 40 см – это оптимальная длина для баланса усилия и удобства.
Выбор материалов для изготовления гайколома
Гайколом должен быть прочным, долговечным и обеспечивать надежный захват гайки. Для этого подходят следующие материалы:
- Сталь 40Х – оптимальный выбор благодаря высокой прочности и износостойкости. Толщина листа для изготовления рычага и захватов – от 4 до 6 мм.
- Сталь 45 – обеспечивает лучшую твердость и сопротивление деформации. При использовании желательно термообработать детали для повышения прочности.
- Уголок стальной с толщиной стенки 4–5 мм – подойдет для изготовления рычажной части. Обеспечивает жесткость конструкции и равномерное распределение нагрузки.
- Стальной пруток диаметром 10–12 мм – подходит для изготовления оси или пинтовых элементов крепления.
- Металлический профиль квадратного сечения 20×20 мм или 25×25 мм – удобен для сборки рычага с высокой прочностью и жесткостью.
Не рекомендуется использовать алюминий, тонкий листовой металл или материалы с низкой твердостью, так как они быстро деформируются под нагрузкой.
Для резьбовых соединений и фиксаторов лучше использовать болты класса прочности не ниже 8.8, чтобы избежать их срыва в процессе эксплуатации гайколома.
Выбирайте материалы с минимальной коррозионной восприимчивостью или предусматривайте защитное покрытие – это продлит срок службы инструмента.
Инструменты, необходимые для работы над гайколомом
Для самостоятельного изготовления гайколома понадобятся точные и специализированные инструменты, обеспечивающие качественную сборку и надежность конструкции.
Основной набор включает:
1. Металлическая пила с мелкими зубьями – для аккуратной резки металлических труб и профилей диаметром до 50 мм.
2. Угловая шлифовальная машина (болгарка)
3. Сварочный аппарат инверторного типа с электродами диаметром 2.5–3.2 мм – для прочного соединения металлических деталей.
4. Струбцины с зажимным усилием от 100 кг – обеспечивают надежную фиксацию элементов во время сварки и сборки.
5. Рулетка и угольник – точные измерения и контроль углов под 90° для правильной геометрии конструкции.
6. Молоток и зубило – для корректировки посадочных мест и удаления мелких дефектов.
7. Набор ключей и отверток – для монтажа крепежных элементов и регулировки деталей.
8. Защитное оборудование: сварочные очки, перчатки из огнеупорного материала и респиратор с фильтром класса FFP3 для безопасности при работе с металлом и сваркой.
Каждый инструмент должен быть исправен и соответствовать техническим требованиям, чтобы гарантировать точность и безопасность работы с гайколомом.
Подготовка и разметка заготовок для гайколома
Для изготовления гайколома необходимо подобрать стальной пруток диаметром 12–16 мм, длиной 350–400 мм. Оптимальная длина позволяет обеспечить удобный захват и достаточный рычаг для скручивания гаек.
Перед разметкой очистите поверхность прутка от ржавчины и масла, чтобы линии были четкими. От одного края отмерьте 50 мм – это будет участок для рукоятки, здесь размечается зона сгиба и последующей обработки. Далее через каждые 30 мм нанесите метки, которые помогут вырезать выемки под гайки диаметром 17 мм, 19 мм и 22 мм – стандартные размеры для гайколомов.
Разметку следует выполнять кернером или острым шилом, чтобы предотвратить смещение при обработке. Для выемок нанесите параллельные линии глубиной не более 4 мм, чтобы сохранить прочность прутка. Все измерения контролируйте с точностью до 1 мм, это обеспечит плотное и надежное захватывание гаек.
Для упрощения последующего сгиба и резки рекомендуется использовать шаблон из толстого картона или фанеры с нанесенными размерами. Подготовленные и размеченные заготовки готовы к этапу резки и гибки.

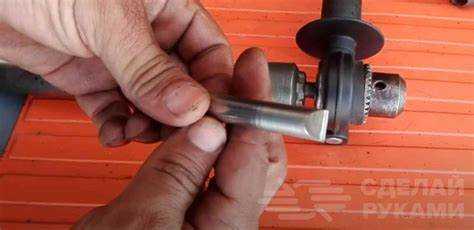

Технология сборки каркаса гайколома
Каркас гайколома выполняет роль основы, обеспечивающей прочность и устойчивость конструкции. Для его изготовления потребуется металлический профиль или толстая стальная проволока диаметром 4-6 мм.
- Подготовка материалов:
- Профиль нарезается на отрезки длиной 50 см для боковых элементов и 30 см для перемычек.
- Для соединений необходимы металлические уголки и болты с гайками М6.
- Сборка боковых рам:
- Из двух 50-сантиметровых отрезков формируют вертикальные стойки.
- Перемычки 30 см закрепляют горизонтально на расстоянии 15 см друг от друга, обеспечивая жесткость.
- Соединения фиксируются болтами через предварительно просверленные отверстия диаметром 7 мм.
- Сборка основной конструкции:
- Две боковые рамы соединяются между собой тремя перемычками длиной 40 см, закрепленными с шагом 20 см.
- В местах пересечения с боковыми рамами используется сварка или дополнительные крепежные элементы для повышения надежности.
- Проверка геометрии:
- Убедитесь, что каркас не деформирован и все углы ровные, используя строительный угольник.
- При необходимости корректируют крепления для устранения перекосов.
Каркас готов к дальнейшей сборке рабочих частей гайколома. Использование качественного металла и надежных креплений обеспечивает долговечность и безопасность конструкции.
Изготовление режущих элементов для гайколома
Режущие элементы гайколома отвечают за эффективность захвата и разрыва резьбы. Для их изготовления необходимы прочные и износостойкие материалы, чаще всего инструментальная сталь марки У8 или 65Г.
- Подготовка заготовки:
- Выберите стальной пруток диаметром 10–12 мм.
- Отрежьте сегменты длиной около 30–40 мм – будущие лезвия.
- Очистите заготовки от ржавчины и загрязнений шлифовальным кругом.
- Формирование режущей кромки:
- На токарном станке или вручную с помощью напильника формируйте срез под углом 60°–70°.
- Толщина режущей кромки должна составлять 1,5–2 мм для оптимального баланса прочности и остроты.
- Стачивайте металл до получения ровной, без зазубрин поверхности.
- Закалка режущих элементов:
- Разогрейте заготовки до температуры 800–850 °C (до свечения ярко-красного цвета).
- Быстро охладите в масле или воде для повышения твердости.
- Для снятия внутреннего напряжения выполните отпуск при температуре 150–200 °C в течение 1 часа.
- Финишная обработка:
- Проведите точную доводку напильником или мелкозернистой шлифовальной бумагой.
- Проверьте остроту, легко прорезая бумагу – это показатель правильной заточки.
- Убедитесь в отсутствии трещин и сколов.
Режущие элементы крепятся к корпусу гайколома с помощью болтов или сварки, при этом лезвия должны иметь небольшой выступ – 2–3 мм от поверхности корпуса для эффективного захвата гайки.
Крепление и настройка режущих деталей
Режущие элементы гайколома изготавливаются из инструментальной стали марки У8 или У10. Перед креплением необходимо проверить заточку зубьев под углом 25–30 градусов. Крепление происходит на прочную стальную оправку с помощью болтов М6 с контргайками или винтов с фиксирующими шайбами.
При установке деталей важно выдержать равномерный зазор 0,3–0,5 мм между зубьями для предотвращения заклинивания при работе. Болты затягивают с усилием около 15 Н·м, используя динамометрический ключ, чтобы избежать деформации крепежа и обеспечить стабильность.
Настройку начинают с проверки параллельности режущих элементов относительно оси вращения. Для этого применяют угольник или индикатор часового типа. Отклонения допускаются не более 0,2 мм на длине 100 мм.
Для повышения износостойкости рекомендуется обработать режущие части закалкой до твердости 45–50 HRC. После окончательной установки проводится пробный пуск, во время которого проверяют отсутствие вибраций и равномерность режущего усилия на каждом зубе.
Регулировку положения режущих элементов при необходимости проводят повторным ослаблением крепежа и точечной подгонкой, контролируя изменение зазоров и углов заточки. Только после точной настройки гайколом готов к эффективной эксплуатации.

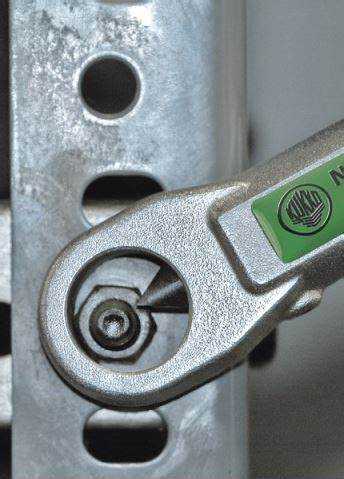

Проверка работы и регулировка гайколома
После сборки гайколома необходимо убедиться в правильности его функционирования. Для проверки подготовьте образец гайки или болта, с которым будете работать. Установите гайколом на гайку и аккуратно начните вращать рукоятку. Если механизм заедает или вращение затруднено, проверьте, не застрял ли зажимной элемент и не перекошены ли рабочие поверхности.
Для точной регулировки ослабьте фиксирующий винт и отрегулируйте зажимной механизм так, чтобы он плотно, но без чрезмерного усилия, обхватывал гайку. Надавливание не должно вызывать деформацию гайки или смещение гайколома с места. После регулировки затяните винт обратно и повторите тест на вращение.
При работе с гайколомом обратите внимание на зазоры между захватами и поверхностью гайки: оптимальный зазор составляет около 0,5 мм. Если зазор больше, инструмент будет проскальзывать, если меньше – возможна деформация. Для устранения люфта подложите тонкие прокладки или отрегулируйте положение захватов с помощью имеющихся винтов.
Регулярно смазывайте подвижные части гайколома смазкой на основе лития или графита. Это уменьшит износ и обеспечит плавность работы механизма. Проверяйте состояние смазки после каждого 10-го использования и при необходимости обновляйте.
Проверка правильной работы также включает контроль на износ зубьев захватов. При визуальном осмотре отсутствие заусенцев и трещин подтверждает исправность. Если зубья изношены, замените их или обработайте заново, чтобы сохранить эффективность захвата.
Меры безопасности при использовании самодельного гайколома
Перед началом работы обязательно наденьте защитные перчатки из прочного материала, чтобы избежать порезов и ссадин. Рекомендуется также использовать защитные очки, так как при работе возможен разлет мелких металлических осколков.
Проверяйте прочность сварных швов и креплений перед каждым использованием. Ослабленные соединения увеличивают риск поломки инструмента и травм.
Используйте самодельный гайколом только для гаек и болтов, размеры которых соответствуют расчетным параметрам инструмента. Превышение нагрузок приводит к деформации и потере контроля над процессом.
Работайте на ровной, устойчивой поверхности, исключающей скольжение и падение инструмента. Если требуется применение силы с рычагом, убедитесь, что вы стоите в устойчивой позе, чтобы избежать травм при внезапном соскальзывании.
Не применяйте удлинители на рукоятку самодельного гайколома, если это не предусмотрено конструкцией. Превышение усилия повышает вероятность поломки и травматизма.
Регулярно осматривайте рабочую зону на предмет посторонних предметов, мешающих движению инструмента, и убирайте их. Это снижает риск потери равновесия и случайных повреждений.
После работы очищайте инструмент от грязи и металлической стружки. Храните в сухом месте для предотвращения коррозии, которая снижает прочность конструкции.
Вопрос-ответ:
Какие материалы нужны для изготовления гайколома своими руками?
Для создания гайколома понадобятся металлические пластины или стальной лист толщиной от 3 до 5 мм, болты с гайками, пружина или резиновая амортизация для смягчения удара, а также инструменты — болгарка, сварочный аппарат, дрель и ключи. Выбор материала зависит от размера и предполагаемой нагрузки устройства.
Как правильно собрать механизм, чтобы гайколом работал без сбоев?
Важно точно следовать инструкции при сборке. Металлические части должны быть вырезаны по размерам, указанным в чертеже, а соединения — надежно закреплены сваркой или болтами. Пружина должна иметь достаточную жесткость, чтобы обеспечить мощный удар, но при этом не ломаться. Проверяйте подвижность всех элементов до окончательной сборки и при необходимости подгоняйте детали.
Какие меры безопасности необходимо соблюдать при работе с гайколомом?
Перед использованием стоит обязательно проверить крепления и состояние амортизирующих элементов, чтобы избежать поломок. Работать лучше в защитных очках и перчатках, а также убедиться, что вокруг нет посторонних людей, чтобы исключить случайные травмы. Хранить устройство лучше в недоступном для детей месте.
Можно ли модифицировать гайколом для повышения его мощности и как это сделать?
Увеличение мощности возможно за счет замены пружины на более жесткую и использования более толстого металлического листа для ударной части. Однако стоит учитывать, что слишком сильное усилие может привести к быстрому износу или повреждению деталей, поэтому каждое изменение следует тщательно тестировать и при необходимости корректировать конструкцию.
Какие типичные ошибки возникают при самостоятельном изготовлении гайколома и как их избежать?
Часто встречается неправильный подбор материалов — слишком тонкий металл или слабая пружина, из-за чего устройство быстро выходит из строя. Еще одна ошибка — неточная сборка, из-за которой элементы заедают или не фиксируются надежно. Чтобы избежать этих проблем, рекомендуется тщательно замерять детали, использовать качественные материалы и проверять работу каждого узла на практике перед окончательной сборкой.
Как правильно подобрать материалы для изготовления гайколома своими руками?
Для создания гайколома стоит выбрать прочные и долговечные материалы. Обычно используют металлические пластины или стальные прутья, так как они выдерживают нагрузку и не ломаются при использовании. Для крепежа подойдут болты и гайки из нержавеющей стали, чтобы избежать коррозии. Если конструкция предусматривает ручки, их можно сделать из дерева или пластика с нескользящим покрытием для удобства. Важно, чтобы все детали были ровными и без дефектов, чтобы инструмент работал надежно и безопасно.
