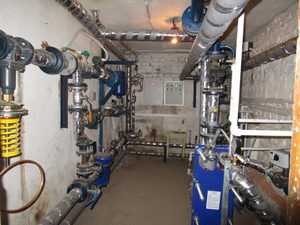

Тепловой узел – это комплект оборудования, расположенный внутри здания и предназначенный для приёма, распределения и регулирования тепловой энергии. Он включает в себя теплообменники, насосы, регуляторы давления и температуры, запорную арматуру, системы учета расхода теплоносителя. Монтаж осуществляется непосредственно в подвале или техническом помещении потребителя. Узел работает с уже подведёнными тепловыми сетями и служит конечным звеном в цепочке теплоснабжения.

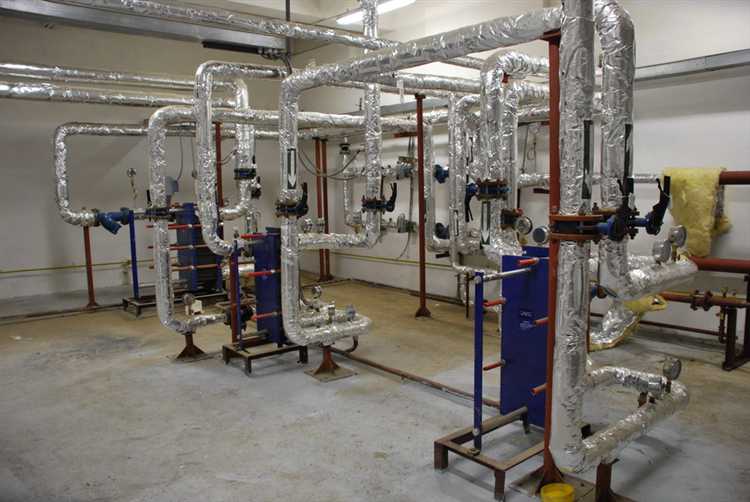

Тепловой пункт – это обособленное здание или помещение, в котором размещается оборудование для перераспределения тепловой энергии между несколькими потребителями. Он обслуживает группу зданий или целый квартал. В состав входят те же элементы, что и в тепловом узле, но дополнительно предусмотрены системы диспетчеризации, резервирования насосов, защита от гидроударов и автоматическое регулирование в зависимости от внешней температуры.
При выборе между тепловым узлом и тепловым пунктом учитывают плотность застройки, протяжённость сетей, наличие свободных площадей под размещение оборудования, стоимость обслуживания и уровень автоматизации. В индивидуальных домах и отдельно стоящих объектах устанавливают узлы. Для комплексного обслуживания нескольких объектов целесообразен тепловой пункт.
Что входит в состав теплового узла и как он монтируется

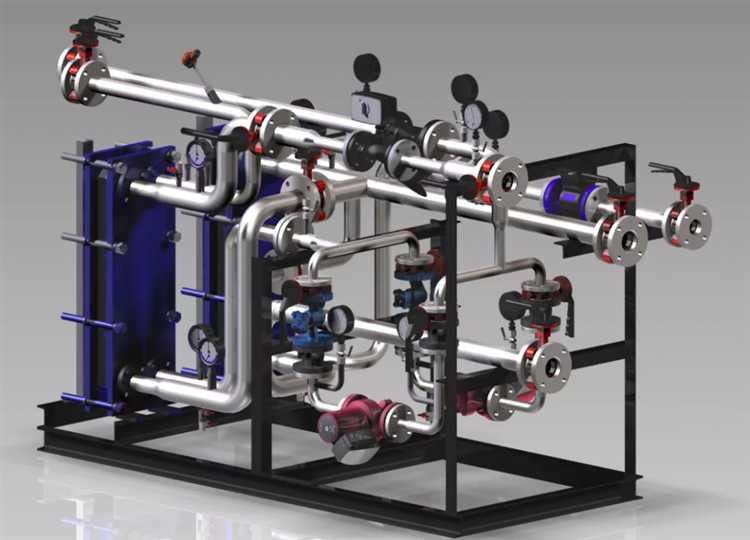

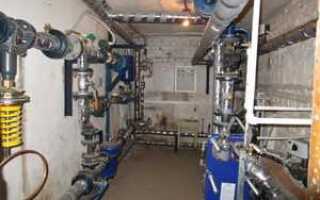

Тепловой узел включает в себя оборудование, обеспечивающее прием тепловой энергии от магистрали и передачу её во внутреннюю систему здания. В его состав входят: запорная арматура на вводе, фильтры грубой очистки, приборы учета тепловой энергии, теплообменники, регуляторы давления и температуры, циркуляционные насосы, обратные клапаны, предохранительная арматура, датчики температуры и давления, а также элементы автоматики и диспетчеризации.
Монтаж теплового узла начинается с подготовки помещения: гидроизоляции пола, обеспечения вентиляции и освещения, прокладки питающих кабелей. Оборудование устанавливается по проектной схеме. Первым монтируют запорную арматуру и фильтры на вводе. Затем последовательно подключаются теплообменники, насосные группы и контрольно-измерительные приборы. Проводится обвязка трубопроводами, устанавливаются компенсаторы. Вся арматура должна быть доступна для обслуживания. После монтажа выполняется гидравлическое испытание, настройка автоматики и пробный пуск.
Какие функции выполняет тепловой пункт в системе теплоснабжения
Тепловой пункт обеспечивает передачу тепловой энергии от магистральной сети к внутренней системе здания. Основные функции включают регулирование, распределение и учет тепловой энергии.
Одна из ключевых задач – поддержание заданных параметров теплоносителя. Это реализуется за счёт автоматических регуляторов, управляющих температурой и давлением в зависимости от погодных условий и графика теплопотребления. Например, при снижении наружной температуры автоматика увеличивает подачу тепла в систему отопления.
Тепловой пункт выполняет гидравлическое разделение между сетями теплоснабжения и внутренними контурами здания. Это защищает оборудование потребителя от перепадов давления и загрязнений, поступающих из внешней сети.
Он также осуществляет подготовку теплоносителя. В системе горячего водоснабжения чаще всего используется теплообменное оборудование, где вода из магистрали нагревает водопроводную, не смешиваясь с ней. Это предотвращает попадание загрязнений и делает систему безопаснее.
Для повышения энергоэффективности применяются погодозависимые регуляторы, частотные приводы на насосах, программируемые контроллеры. Это позволяет сократить теплопотери и снизить расходы на отопление и ГВС.
Все современные тепловые пункты оснащаются приборами учета тепловой энергии, что позволяет контролировать фактическое потребление и оптимизировать режим работы оборудования.
Чем отличаются схемы подключения теплового узла и теплового пункта

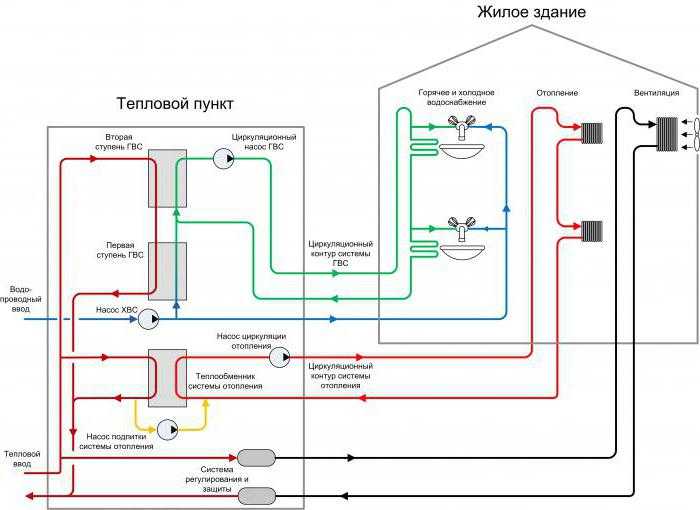

Схема подключения теплового узла зависит от типа присоединения к центральной системе теплоснабжения и количества контуров. Обычно используется один из следующих вариантов:
- Прямая схема – без разделения сетевой и внутренней систем, применяется редко, чаще в промышленных объектах.
- Смешанная – с теплообменниками для ГВС и прямым подключением отопления.
- Независимая – с теплообменниками на оба контура, минимизирует влияние внешней сети на внутренние системы здания.
Тепловой пункт включает в себя не только схему подключения, но и распределение тепла по нескольким зданиям или зонам. Здесь реализуются более сложные схемы:
- Многоступенчатое подключение с регулированием по погоде и временным графикам.
- Наличие буферных емкостей для выравнивания тепловой нагрузки.
- Использование насосных групп с переменным расходом и частотным управлением.
Основное отличие – в масштабе и функциональности. Тепловой узел подключается напрямую к одной системе здания, а тепловой пункт обслуживает несколько объектов или зон и требует более гибкого управления потоками. При проектировании важно учитывать расчётные нагрузки, сезонные колебания потребления и возможность резервирования. Для жилых домов достаточно двухконтурной схемы узла, для групп зданий необходим пункт с возможностью индивидуального регулирования каждого направления.
Кто отвечает за обслуживание теплового узла и теплового пункта
Ответственность за обслуживание зависит от принадлежности оборудования и формы управления зданием.
Если здание находится в управлении ТСЖ, ЖСК или другой управляющей организации, обслуживание теплового узла (внутреннего оборудования, включая теплообменники, арматуру, приборы учета, автоматические регуляторы) возлагается на эту организацию. Она обязана заключить договор с лицензированной обслуживающей компанией или содержать собственную службу эксплуатации.
Тепловой пункт, как правило, принадлежит теплоснабжающей организации, если он располагается вне здания. В этом случае его обслуживание и ремонт выполняет сама теплоснабжающая компания за счёт тарифа на тепловую энергию. При необходимости допускается допуск представителей управляющей организации для контроля параметров теплоносителя.
Если тепловой пункт встроен в здание и передан на баланс собственников, они обязаны обслуживать его на тех же условиях, что и тепловой узел. Это включает:
- проведение регламентных работ;
- проверку настроек автоматических систем регулирования;
- техническое освидетельствование и промывку теплообменников;
- обновление и поверку узлов учета тепла.
Для многоквартирных домов ответственность прописывается в договоре управления. Если в нём указано, что ИТП входит в состав общего имущества, все затраты по его содержанию несут собственники через оплату услуг управления. При отсутствии прямой передачи теплового пункта на баланс, за него отвечает ресурсоснабжающая организация.
Нарушения в обслуживании ИТП и теплового узла могут привести к снижению энергоэффективности, сбоям в теплоснабжении и авариям. Рекомендуется ежегодно проводить техническое обследование с привлечением специализированных организаций, имеющих допуск СРО.
Как определить, что требуется: тепловой узел или тепловой пункт
Выбор между тепловым узлом и тепловым пунктом зависит от типа здания, способа подключения к теплосети и требований к управлению теплопотреблением. Тепловой узел устанавливается внутри здания и предназначен для индивидуального учета, регулирования и распределения тепла. Он актуален для многоквартирных домов, офисных зданий и производственных объектов с отдельным вводом теплоснабжения.
Тепловой пункт – это отдельное здание или помещение, в котором осуществляется распределение тепла на несколько объектов. Он применяется при квартальной или микрорайонной системе теплоснабжения, где требуется централизованное управление параметрами теплоносителя для группы зданий.
Если здание подключено напрямую к магистральной теплотрассе и не предполагается распределение тепла на другие объекты, устанавливают тепловой узел. При наличии распределительной схемы с подачей тепла на несколько потребителей нужен тепловой пункт. Также тепловой пункт необходим при необходимости изменения параметров теплоносителя, например, с парового на водяной.
Для точного выбора требуется проектная документация с гидравлическим расчетом и схема теплоснабжения. На практике в новых жилых домах чаще монтируются автоматизированные индивидуальные тепловые узлы, в то время как тепловые пункты сохраняются в старом жилом фонде и на промышленных площадках.
Нормативные требования к размещению и проектированию
Размещение и проектирование теплового узла и теплового пункта регулируются СНиП, СП и нормами Госстроя. Важна точная привязка к инженерным коммуникациям и обеспечение безопасности эксплуатации.
- Тепловой узел должен размещаться в отдельном помещении или конструкции, исключающей попадание влаги и пыли, с учетом доступа для обслуживания.
- Минимальная площадь помещения для теплового узла определяется из расчёта по объему оборудования и нормативам вентиляции – не менее 6 м².
- Высота помещений – не ниже 2,5 м для удобства монтажа и технического обслуживания.
- Тепловой пункт может размещаться как внутри здания, так и вне его, с обязательным соблюдением требований к теплоизоляции и защите от механических воздействий.
- Проектирование систем должно предусматривать возможность отключения и ремонта без остановки работы всего объекта, с организацией байпасных линий и запорной арматуры.
- Установка оборудования и трубопроводов ведется с учетом минимальных радиусов изгиба и обеспечения устойчивого крепления, согласно требованиям СП 41-102-98.
- Вентиляция помещений теплового узла – естественная или принудительная, обеспечивающая не менее 3-кратного воздухообмена в час и предотвращающая скопление газов.
- Электроснабжение проектируется с резервированием и защитой от коротких замыканий, с использованием средств автоматики и контроля.
- При проектировании учитывается противопожарная защита: применяются негорючие материалы, обеспечивается доступ пожарных к оборудованию.
- Все материалы и оборудование должны иметь сертификаты соответствия и допуск к использованию в системах теплового снабжения.
Вопрос-ответ:
В чём техническое отличие теплового узла от теплового пункта?
Тепловой узел — это комплекс оборудования, предназначенный для приёма тепла от внешнего источника и распределения его в систему отопления, вентиляции и горячего водоснабжения здания. Тепловой пункт, в свою очередь, обычно является частью теплового узла и включает в себя устройства для регулировки, учёта и контроля тепловой энергии, например, теплообменники и автоматику. Проще говоря, узел — это более широкий комплекс, а пункт — функциональный элемент внутри него.
Для чего необходим тепловой узел в многоквартирном доме?
Тепловой узел нужен для приёма тепла от магистральных сетей и его подготовки под нужды конкретного здания. В нём происходит преобразование параметров теплоносителя, например, снижение давления и температуры до безопасных и удобных значений для систем отопления и горячего водоснабжения. Это позволяет обеспечить комфорт внутри помещений и правильную работу инженерных систем без риска повреждений.
Может ли тепловой пункт функционировать отдельно от теплового узла?
Как правило, тепловой пункт не работает автономно, поскольку он служит элементом теплового узла. Без основного оборудования для приёма и первичной обработки теплоносителя, которое входит в состав узла, пункт не сможет полноценно выполнять свои задачи. То есть тепловой пункт всегда связан с узлом и служит для конкретных операций внутри него.
Какие основные задачи решает тепловой пункт в системе теплоснабжения?
Тепловой пункт отвечает за контроль температуры и давления теплоносителя, распределение тепла по разным контурам отопления и горячего водоснабжения, а также за учёт потреблённой энергии. В нём устанавливаются теплообменники, клапаны и датчики, которые обеспечивают комфорт и безопасность, а также позволяют оптимизировать расход тепла.
Почему важно правильно выбирать между тепловым узлом и тепловым пунктом при проектировании?
Выбор между тепловым узлом и тепловым пунктом связан с масштабом здания и техническими требованиями. Для больших объектов, где нужно комплексно управлять подачей тепла и его перераспределением, необходим именно тепловой узел. Для более простых систем, где требуется только регулировка и учёт, достаточно теплового пункта. Неправильный выбор может привести к неудобствам в эксплуатации и увеличению затрат на обслуживание.
В чём основное отличие между тепловым узлом и тепловым пунктом?
Тепловой узел — это место на трубопроводе, где происходит соединение и распределение тепловой энергии, обычно включает оборудование для регулирования и учёта тепла. Тепловой пункт — более широкий термин, включающий тепловой узел и дополнительное оборудование, необходимое для подготовки теплоносителя: регулировки температуры, давления, иногда фильтрации. Проще говоря, узел — часть пункта, а пункт обеспечивает полное обслуживание тепловой системы на объекте.
