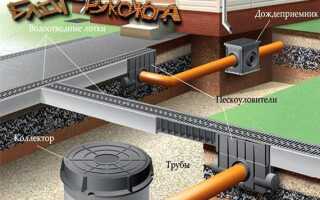

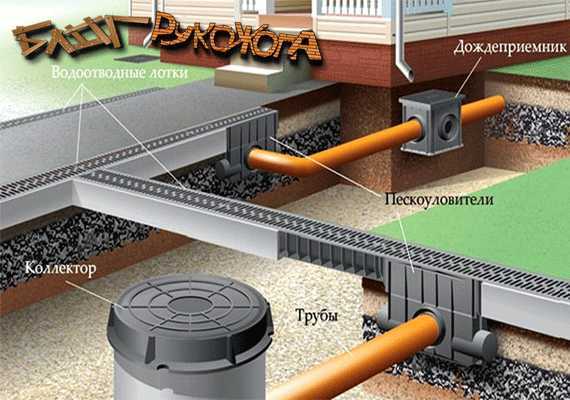

Оптимальная глубина заложения ливневой канализации в городе определяется совокупностью факторов: климатической зоной, глубиной промерзания грунта, типом покрытий, интенсивностью осадков и характеристиками городской застройки. В умеренной климатической зоне России средняя глубина промерзания составляет от 1,2 до 1,8 м, что напрямую влияет на минимально допустимое заглубление трубопроводов – не менее 30–50 см ниже точки промерзания.
В условиях плотной застройки и ограниченного пространства прокладка системы на глубине свыше 2,5 м сопряжена с техническими и экономическими сложностями. Рекомендуемый диапазон глубин для городской ливневки – от 1,5 до 2,2 м. Это позволяет обеспечить защиту от замерзания, а также необходимый уклон труб (0,5–2%) для самотечного отвода воды без перегрузки насосных станций.
При проектировании глубины каналов необходимо учитывать пиковые нагрузки – например, расчетный объем осадков за 20–30 минут ливня, соответствующий обеспеченности 1–5%. Неверно выбранная глубина приводит либо к затоплению улиц, либо к избыточным затратам на земляные работы. Для магистральных коллекторов глубиной более 3 м обосновано применение железобетонных труб с диаметром от 600 мм и обязательным обслуживающим колодцем через каждые 50–100 м.
На перекрестках и участках с интенсивным движением глубину размещения труб следует увязывать с требованиями к несущей способности грунтов и защитой от вибрационного воздействия. В таких случаях применяется усиленное бетонное обрамление и прокладка ниже зоны воздействия динамических нагрузок – обычно не менее 1,8 м от поверхности дорожного покрытия.
Минимально допустимая глубина прокладки труб в зависимости от климатической зоны
Глубина заложения ливневых труб определяется расчетной глубиной промерзания грунта в конкретной климатической зоне. В средней полосе России (Москва, Тверь, Рязань) глубина промерзания достигает 1,4 метра. Минимальная глубина прокладки должна составлять не менее 1,5 метра, чтобы исключить замерзание стоков и повреждение труб в зимний период.
В северных регионах (Архангельская область, Республика Коми, Красноярский край) глубина промерзания превышает 2 метра. В этих условиях трубы укладываются на глубину от 2,2 до 2,5 метров. Допускается использование утеплителей или электрического подогрева, если невозможно соблюдение необходимой глубины.
В южных зонах (Ростовская область, Краснодарский край, Ставрополье) глубина промерзания составляет 0,6–0,8 метра. Минимальная глубина прокладки – 0,9 метра. Нарушение этого требования увеличивает риск повреждения труб при резких похолоданиях.
В районах с нестабильным климатом (Урал, Сибирь, Забайкалье) проектирование основывается на пиковых значениях промерзания за последние 10–15 лет. Здесь глубина может варьироваться от 1,8 до 2,2 метров.
Во всех случаях прокладка выше глубины промерзания допускается только при условии термоизоляции труб или обеспечении постоянного стока с уклоном не менее 0,02. Расчеты должны учитывать характеристики грунта, уровень грунтовых вод и теплотехнические свойства материалов.
Как глубина залегания влияет на защиту труб от промерзания
Глубина залегания ливневой канализации напрямую определяет устойчивость системы к сезонному промерзанию. В городских условиях минимально допустимая глубина определяется расчетной глубиной промерзания грунта, которая варьируется в зависимости от климатической зоны. Например, в Москве этот показатель составляет около 1,4 м, в Санкт-Петербурге – до 1,2 м, а в Новосибирске – более 2 м.
Если труба размещена выше уровня промерзания, в зимний период в ней возможно образование ледяных заторов, особенно при наличии остаточной влаги. Это приводит к полной или частичной блокировке водоотведения, увеличению давления в системе и повреждению трубопровода. Чтобы исключить такие риски, проектирование должно учитывать местные нормативы СНиП и СП, включая СП 32.13330.2018, где указаны конкретные значения глубины залегания с учетом температуры наружного воздуха и типа грунта.
Для повышения устойчивости к промерзанию рекомендуется укладывать трубы ниже расчетной глубины промерзания минимум на 0,2 м. Дополнительно применяется утепление трубопровода минераловатными матами или гильзами из экструдированного пенополистирола. В зонах с высоким уровнем грунтовых вод применяется песчаная подушка толщиной не менее 20 см для отвода влаги и сохранения температурного буфера.
В сложных условиях – например, в районах с ограниченной глубиной залегания из-за плотной застройки – применяются обогреваемые кабельные системы или греющие ленты, встроенные в трубу. Однако эти решения увеличивают стоимость и требуют регулярного обслуживания.
Таким образом, правильный выбор глубины залегания – ключевой фактор надежной работы ливневой канализации в зимний период без простоев и повреждений.
Учет глубины при проектировании уклонов и самотека
Минимальный уклон трубопровода напрямую зависит от глубины заложения и диаметра трубы. Для обеспечения самотечного режима при минимальной глубине (0,7–1,0 м) уклон должен быть не менее 0,008 для труб диаметром до 300 мм. При увеличении глубины закладки уклон можно снижать, однако это требует точного гидравлического расчета для исключения риска заиливания.
В городских условиях глубина прокладки ограничивается не только нормативами, но и подземными коммуникациями. При глубине более 2 м предпочтительно использовать уклон не менее 0,005, чтобы избежать чрезмерной задержки стока. Учитывая уклон дорожного покрытия и рельеф, трассировка самотечного коллектора должна исключать обратные уклоны, для чего на каждом перегибе проектируется контрольный колодец с уточнением отметок лотка.
Для участков с ограниченной глубиной или малым перепадом высот применяется расчет уклона с минимальным допустимым значением по СНиП 2.04.03-85. При этом следует обеспечить скорость потока не менее 0,7 м/с для предотвращения отложений. Увеличение глубины заложения возможно только при наличии достаточного геодезического перепада между точками входа и выпуска в магистральную сеть.
На практике проектировщики часто используют резерв по глубине (0,2–0,4 м) для компенсации осадков трубопровода в процессе эксплуатации. Это позволяет сохранить расчетный уклон при возможных деформациях основания. Если геометрия участка не позволяет организовать самотек, допускается применение ливневых насосных станций, однако это усложняет систему и требует дополнительного обслуживания.
Связь глубины канализации с уровнем грунтовых вод
Глубина заложения ливневой канализации напрямую зависит от уровня грунтовых вод (УГВ), особенно в зонах с сезонным его поднятием. При проектировании необходимо учитывать максимальный подъём УГВ, зафиксированный по результатам геологических изысканий, чтобы исключить риск проникновения воды в систему через негерметичные стыки и повреждения труб.
Оптимальная глубина прокладки канализационных труб должна быть не менее 0,5 м ниже уровня сезонного подъёма грунтовых вод. В противном случае возникает опасность всплытия легких пластиковых труб при понижении водоотведения или гидростатическом воздействии. В районах с высоким УГВ рекомендуется использовать бетонные или утяжелённые трубопроводы, а также анкерные устройства.
При УГВ выше 1,5 м необходимо предусматривать водоотводные мероприятия, включая дренажные системы, обсыпку труб фильтрующим материалом и герметизацию стыков с применением резиновых манжет или муфт. Использование труб с двойной стенкой и дополнительной защитой от проникновения влаги повышает надёжность сети.
Нарушение рекомендаций по глубине приводит к преждевременному выходу системы из строя, разрушению дорожного полотна и подтоплениям. Поэтому расчёт глубины должен основываться на гидрогеологических данных, а не только на нормативных глубинах промерзания.
Влияние глубины на доступность технического обслуживания
Глубина заложения ливневой канализации напрямую определяет сложность и стоимость её обслуживания. При превышении глубины 3 м увеличивается потребность в использовании специализированной техники и привлечении квалифицированного персонала, что удорожает работы на 40–60% по сравнению с обслуживанием на глубине до 2 м.
- На глубине до 1,5 м возможен ручной доступ для прочистки и осмотра без применения подъемных устройств.
- Глубина 1,5–3 м требует использования колодцев с удобным спуском и обязательным освещением, особенно при эксплуатации в осенне-зимний период.
- Свыше 3 м – требуется автогидроподъём, применение газоанализаторов и средств индивидуальной защиты, особенно при наличии загрязнённых потоков.
При проектировании в городских условиях рекомендуется придерживаться глубины 1,2–2 м. Это обеспечивает баланс между защитой от промерзания и доступностью технического обслуживания. Использование сборных пластиковых колодцев с лестничными ступенями упрощает спуск, снижая время на аварийные работы до 25%.
Также важно предусматривать вентиляционные каналы в колодцах глубже 2 м для предотвращения скопления вредных газов, особенно в зонах с интенсивным автотрафиком.
Особенности заглубления в районах с плотной городской застройкой
В условиях плотной городской застройки глубина заложения ливневой канализации определяется необходимостью обхода инженерных коммуникаций, фундаментов зданий и подземных сооружений. Минимальная глубина заложения должна превышать уровень промерзания грунта, который в мегаполисах достигает 1,2–1,5 м, с учётом локальных особенностей микроклимата.
При проектировании важно учитывать расположение сетей водоснабжения, газопровода, электро- и телекоммуникаций, расположенных как в траншеях, так и под дорожным покрытием. Заглубление свыше 3,0 м требует применения специализированных методов прокладки, таких как прокол или гнб (горизонтально направленное бурение), для минимизации разрушений городской инфраструктуры и снижения затрат на восстановление покрытий.
Особое внимание уделяется типу грунта: в плотных застройках часто встречаются искусственные насыпи и уплотнённые слои, требующие усиления стенок траншей с применением металлических или пластиковых оболочек. Для обеспечения надёжности и долговечности коммуникаций рекомендуются трубы с повышенной механической прочностью и коррозионной устойчивостью.
Важным фактором является организация дренажных систем, чтобы избежать подтопления фундаментов и подвалов. Заглубление канализации должно обеспечивать самотёк с уклоном не менее 0,5%, при этом соблюдаются условия минимального расхода энергии на перекачку стоков.
Решения по заглублению требуют обязательного согласования с муниципальными службами и службами эксплуатации коммуникаций, чтобы избежать конфликтов с уже существующими объектами и обеспечить возможность обслуживания. В некоторых случаях применяют комбинированные схемы с частичным переходом на насосные станции при ограниченной глубине прокладки.
Регламентирующие документы по выбору глубины залегания
Выбор глубины залегания ливневой канализации в городской застройке регулируется рядом нормативных актов и стандартов, обеспечивающих надежность и долговечность систем водоотведения.
- СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» – основной документ, предписывающий учитывать климатические условия региона, глубину промерзания грунта и тип грунтов при проектировании глубины залегания труб.
- СП 32-105-2004 «Проектирование наружных сетей и сооружений канализации» рекомендует минимальную глубину заложения труб не менее 0,7 м ниже глубины промерзания грунта для предотвращения повреждений от морозного пучения.
- ГОСТ Р 54886-2011 «Канализационные сети и сооружения. Общие технические требования» устанавливает требования к минимальным уклонам и допустимым нагрузкам, что косвенно влияет на проектирование глубины залегания в условиях городской плотной застройки.
Дополнительно при проектировании учитываются:
- Местные нормативы и строительные правила, учитывающие особенности городской инфраструктуры и инженерных коммуникаций.
- Требования пожарной безопасности, предусматривающие свободный доступ к коммуникациям и защиту от повреждений.
- Рекомендации по обеспечению технологического обслуживания и ремонтов, предусматривающие заложение на глубинах, позволяющих использовать стандартное оборудование для очистки и диагностики.
В случае сложных инженерно-геологических условий допускается применение дополнительных защитных мероприятий, таких как утепление труб или устройство утеплённых колодцев, что также регламентируется соответствующими СНиП и СП.
Ошибки при определении глубины и их последствия для эксплуатации
Неправильный расчет глубины ливневой канализации чаще всего связан с недооценкой уровня промерзания грунта и вариаций рельефа. Ошибка в 0,2–0,3 метра приводит к промерзанию труб зимой, что вызывает разрывы и деформации материалов. Использование стандартных нормативов без учета локальных климатических и геологических условий снижает срок службы коммуникаций на 20–30%.
Чрезмерная заложенность труб, наоборот, ведет к избыточным затратам на земляные работы и увеличению времени строительства, а также усложняет доступ к системе при ремонте. Оптимальная глубина должна обеспечивать минимальный перепад напора и исключать застои воды, иначе возрастает риск гидравлических перегрузок и обратных потоков, что ухудшает дренаж и способствует развитию коррозии.
Неправильный учет глубины заложения люков и колодцев приводит к образованию опасных для движения транспортных средств неровностей и снижению пропускной способности дорог. Рекомендуется применять детальный геодезический мониторинг и моделирование грунтовых условий до проектирования, а также использовать материалы с повышенной морозостойкостью при глубине близкой к расчетной границе промерзания.
Для предотвращения эксплуатационных проблем необходимо интегрировать данные термодинамического анализа и учитывать местные подземные воды. Регулярное техническое обследование и корректировка проектных решений после ввода в эксплуатацию позволяют выявлять отклонения и своевременно устранять дефекты, продлевая ресурс сети на 15–25%.
Вопрос-ответ:
Как определяется оптимальная глубина заложения ливневой канализации в условиях городской застройки?
Глубина прокладки ливневой канализации рассчитывается с учётом уровня залегания подземных вод, рельефа территории и проектных норм. Она должна обеспечивать свободный уклон для стока воды и исключать риски обратного затопления. Обычно глубина варьируется в пределах от 0,8 до 2,5 метров, но может корректироваться в зависимости от специфики конкретного участка.
Какие факторы влияют на выбор глубины ливневой канализации в густонаселённых районах?
Основные факторы — уровень грунтовых вод, наличие инженерных коммуникаций, тип почвы и требования к минимальным уклонам труб. В городах важно также учитывать необходимость сохранения дорожного покрытия и удобство обслуживания сети. В случае высокого залегания грунтовых вод глубину делают минимально возможной с применением дополнительных гидроизоляционных мероприятий.
Как влияет глубина заложения ливневой канализации на её эксплуатацию и ремонт?
Чем глубже расположены трубы, тем сложнее проводить осмотры и ремонтные работы, что увеличивает затраты на обслуживание. С другой стороны, глубокая прокладка защищает систему от механических повреждений и влияния поверхностных нагрузок. Выбор оптимальной глубины — это баланс между удобством эксплуатации и сохранностью конструкции.
Какие нормативные документы регулируют минимальные и максимальные показатели глубины для ливневой канализации в городских условиях?
В России проектирование ливневой канализации регулируется СНиП и ГОСТами, в которых прописаны требования к уклонам и глубине прокладки трубопроводов. Например, минимальная глубина должна исключать промерзание и обеспечивать нормальную работу системы. Дополнительно учитываются региональные климатические особенности и технические условия для конкретного объекта.
Какие проблемы могут возникнуть при слишком мелкой прокладке ливневой канализации?
Если трубы расположены слишком близко к поверхности, это приводит к риску промерзания в холодное время года, что ухудшает прохождение стоков и может вызвать повреждения конструкции. Кроме того, возможны механические повреждения из-за дорожной техники и нагрузок на покрытие. При недостаточной глубине также снижается защита от загрязнений и увеличивается вероятность засоров.
Как влияет глубина заложения ливневой канализации на её работу в городской среде?
Глубина заложения ливневой канализации оказывает значительное влияние на эффективность отвода дождевых и талых вод. Если трубы проложены слишком мелко, это может привести к быстрому заполнению системы и заторам, особенно при сильных осадках. С другой стороны, слишком глубокая установка увеличивает затраты на строительство и эксплуатацию, а также усложняет доступ для обслуживания. Оптимальная глубина зависит от многих факторов: уровня грунтовых вод, особенностей рельефа, материалов труб и проектных требований, направленных на обеспечение надежного водоотведения без риска подтоплений.
