Эффективность капельного полива напрямую зависит от стабильного давления воды в системе. Для большинства капельниц оптимальным считается давление в диапазоне от 0,8 до 2 бар. При более низких значениях капли могут не формироваться, при более высоких – повреждаются шланги, фитинги, происходит неравномерное распределение влаги.
При выборе источника воды важно учитывать его напор. Например, при использовании накопительной ёмкости высотой 1 метр создаётся давление около 0,1 бар. Чтобы обеспечить достаточное давление без насоса, резервуар должен быть установлен на высоте не менее 8–10 метров. Альтернатива – установка насосной станции с редуктором давления.
Даже незначительные перепады давления внутри системы могут привести к засухе одних растений и переувлажнению других. Поэтому рекомендуется использовать редукторы давления, особенно в системах, питающихся от центрального водоснабжения, где давление может достигать 3–5 бар. Такие устройства стабилизируют поток и защищают элементы системы от перегрузок.
Для точной настройки системы следует установить манометр на входе и выходе поливной магистрали. Это позволит контролировать рабочие параметры в режиме реального времени и своевременно выявлять засоры, утечки или падение давления. При использовании длинных линий и большого количества капельниц также учитывают потери давления вдоль магистрали, компенсируя их за счёт выбора соответствующего диаметра труб и применением капельниц с функцией компенсации давления.
Какое минимальное давление необходимо для работы капельных эмиттеров
Минимальное рабочее давление для большинства капельных эмиттеров составляет 0,5–1,0 атмосферы (5–10 метров водяного столба). Эмиттеры низкого давления начинают стабильно функционировать при 0,3 атмосферы, но их использование оправдано только на идеально ровных участках и при минимальной длине магистрали.
При падении давления ниже 0,3 атмосферы наблюдается неравномерный полив: крайние капельницы подают воду медленнее, а часть может полностью прекратить подачу. Это критично при протяжённых линиях более 20 метров. Чтобы обеспечить равномерность, рекомендуется устанавливать компенсированные эмиттеры, работающие стабильно в диапазоне 1–3 атмосфер.
Для систем, питаемых от бака без насоса, необходимо обеспечить высоту установки емкости не менее 3–5 метров над уровнем грядок, чтобы достичь давления хотя бы 0,3–0,5 атмосферы. В противном случае потребуется насос с регулятором давления.
Некачественные фильтры, забитые эмиттеры и тонкие трубки дополнительно повышают минимальный порог давления. Поэтому расчёт системы следует проводить с учётом сопротивления всех компонентов, закладывая запас в 0,2–0,3 атмосферы от минимального значения, указанного производителем эмиттеров.
Влияние перепадов давления на равномерность полива
Перепады давления в системе капельного полива приводят к неравномерной подаче воды между началом и концом линии. При давлении выше 2,5 бар в начале магистрали капельницы могут подавать на 30–40% больше воды, чем те, что расположены на последних метрах трубопровода, особенно при длине более 50 метров.
Для обеспечения однородного распределения влаги по всей длине линии критично использовать капельницы с компенсацией давления. Такие эмиттеры поддерживают стабильный расход воды в диапазоне 0,8–4 бар, компенсируя гидравлические колебания.
При использовании обычных (некомпенсированных) капельниц необходимо ограничить длину капельной ленты до 20–25 метров и следить за тем, чтобы перепад высот на участке не превышал 1 метр. Даже незначительное уклонение местности увеличивает давление в нижней части системы на 0,1 бар на каждый метр перепада, что заметно влияет на эффективность полива.
Рекомендуется установка редуктора давления при подключении к водопроводу, особенно если давление в системе превышает 3 бар. Это стабилизирует подачу воды и предотвращает разрывы ленты и перегрузку эмиттеров.
Контроль давления можно осуществлять с помощью манометров, установленных в начале и конце линии. Разница более 0,3 бар указывает на необходимость корректировки системы: уменьшения длины линии, повышения диаметра трубопровода или установки дополнительных регуляторов.

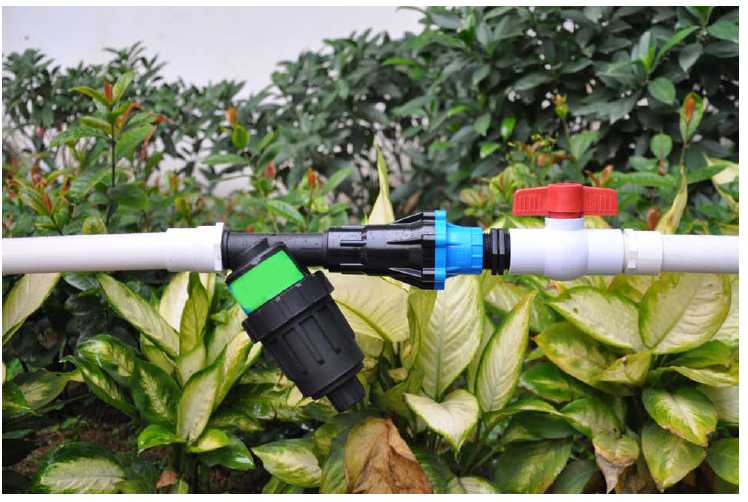

Подбор редуктора давления для домашних систем
Для капельного полива оптимальное давление составляет от 0,8 до 2,5 бар в зависимости от типа капельниц. Давление выше 3 бар приводит к разрушению соединений и разрыву шлангов, а ниже 0,5 бар – к нестабильной подаче воды.
Редукторы давления делятся на два типа: фабрично-настроенные и регулируемые. Первые фиксируют давление, например, на уровне 1,5 бар. Их выбирают, если система уже протестирована и работает с определённым давлением. Регулируемые модели позволяют точно настроить давление под конкретную схему, особенно если используются разные виды капельниц или длина магистралей превышает 30 метров.
При выборе редуктора учитывают:
- Пропускную способность – должна быть не менее суммарного расхода всех капельниц. Например, при 100 капельницах по 2 л/ч – минимум 200 л/ч.
- Материал корпуса – латунь долговечнее пластика, но дороже. Пластиковые редукторы подходят для сезонного использования.
- Подключение – для дачного использования удобны резьбовые редукторы ¾» или 1″, совместимые с большинством бытовых насосов и фильтров.
Если в системе установлен насос, рабочее давление которого превышает 3 бар, редуктор обязателен. Его монтируют после фильтра и до разводки магистралей. Нарушение этой последовательности снижает эффективность защиты капельниц.
Не рекомендуется использовать редукторы без фильтра грубой очистки – загрязнение может привести к нестабильной работе клапанного механизма и скачкам давления.
Методы измерения давления в трубопроводе капельного полива
Механический манометр – простой и надежный способ измерения давления. Устанавливается непосредственно на магистральную трубу или на распределительный коллектор. Оптимальный диапазон измерений для капельного полива – от 0 до 4 бар. Для точной настройки системы рекомендуется использовать манометр с ценой деления не выше 0,1 бар.
Интегрированные датчики давления, подключаемые к контроллерам автоматических систем полива, позволяют отслеживать давление в реальном времени и реагировать на отклонения. Они особенно полезны в больших хозяйствах и при использовании аккумуляторных насосов с переменной подачей.
Импровизированный метод – использование прозрачного шланга, соединенного с трубой, в роли водяного столба. Высота подъема воды в сантиметрах делится на 10 для получения давления в барах. Такой способ подходит для грубой оценки, но не заменяет точные приборы.
Важно: Измерения следует проводить при закрытых капельницах, чтобы исключить влияние потока. Манометр необходимо устанавливать в нижней точке участка, особенно если система имеет перепады высот.
Роль высоты размещения ёмкости в гравитационных системах
Давление воды в капельной системе напрямую зависит от высоты, на которой расположена ёмкость. Каждый метр подъёма обеспечивает приблизительно 0,1 бар давления (или 1 м водяного столба = 0,098 бар). Для стабильной работы большинства капельных лент требуется давление от 0,5 до 1 бар, что соответствует высоте размещения ёмкости от 5 до 10 метров.
- При высоте менее 2 метров система не обеспечивает достаточного давления даже для медленного капания – вода может просто стекать самотёком без формирования капель.
- Размещение на 3–4 метрах подходит для систем с минимальным гидросопротивлением и короткой длиной линий – до 20 метров.
- Высота от 5 метров и выше позволяет обслуживать более протяжённые участки (до 50 м) и использовать более плотные капельные ленты с меньшим диаметром отверстий.
Рекомендуется устанавливать ёмкость на металлической или бетонной платформе. Лестничные или деревянные конструкции часто не выдерживают веса воды: 1000 литров = 1 тонна. Конструкция должна быть рассчитана с коэффициентом запаса прочности не менее 1,5 от полной массы ёмкости.
При использовании ёмкостей объёмом более 500 литров желательно предусмотреть клапан для сброса воздуха и фильтр на выходе, чтобы избежать засоров при переменном давлении.
Важно учитывать перепады высот на участке: если линия полива проходит по уклону вниз, давление может значительно увеличиться и вызвать перерасход воды в нижней части. В таких случаях необходим монтаж редуктора давления или деление системы на секции с разной высотой подключения.
Проблемы при низком давлении и способы их устранения
При давлении ниже 0.5 бар капельницы не срабатывают или выдают воду неравномерно. Это приводит к пересыханию участков и потере урожая. Особенно критично для длинных линий и участков с перепадом высот.
Основные признаки: капли поступают слишком медленно или не поступают вовсе, крайние ряды остаются сухими, появляется воздух в трубках.
Причины: слабый напор из источника, неправильный расчет длины магистрали, забитые фильтры, негерметичность соединений, одновременная работа нескольких зон без учета производительности насоса.
Решения:
1. Установка повысительного насоса. Подбирается по расходу и требуемому давлению. Минимальная мощность – 0.3–0.5 кВт, давление на выходе – от 1.5 бар.
2. Использование капельниц с пониженной чувствительностью к давлению. Эмиттеры с лабиринтной конструкцией работают стабильно при 0.3–0.5 бар.
3. Разделение системы на секции. Подключение поочередно с помощью таймера снижает нагрузку. Длина одной линии не должна превышать 50 м при Ø16 мм.
4. Очистка фильтров и промывка магистралей. Даже небольшой налет снижает давление до 30–40%. Рекомендуется устанавливать фильтр не грубее 120 мкм и промывать каждые 2–3 недели.
5. Проверка герметичности. Утечки на фитингах приводят к потере до 20% давления. Используйте качественные уплотнители и обжимные соединения.
6. Монтаж компенсирующих капельниц. Они стабилизируют расход воды при перепадах давления от 0.8 до 3.5 бар и подходят для склонов.
Использование насосов для поддержания стабильного давления
Для обеспечения равномерной подачи воды в системе капельного полива требуется стабильное давление в диапазоне 1–2 атмосферы. Без насоса давление может значительно падать при поливе нескольких зон одновременно или при использовании длинных магистральных труб.
Оптимальное решение – установка поверхностного или вибрационного насоса с автоматикой. Для систем с объемом подачи до 1000 л/ч подойдёт насос мощностью 250–400 Вт с функцией регулировки давления. Важно выбирать модель с датчиком сухого хода, чтобы избежать выхода из строя при отсутствии воды.
При наличии большого перепада высот или если источник воды находится ниже уровня системы, необходима установка насосной станции с реле давления. Рекомендуемое рабочее давление: 1,5 бар при открытии крана и до 3 бар при закрытом контуре. Это обеспечивает стабильную подачу даже в удалённые участки.
Для автоматизации процесса желательно использовать насосы с встроенным пресс-контролем. Такие устройства поддерживают заданное давление без участия пользователя и включаются только при необходимости подачи воды.
Особое внимание следует уделить производительности: насос не должен подавать слишком большой объём воды, чтобы не разрушить капельницы. Для стандартных систем с капельницами на 2 л/ч оптимальна производительность насоса 600–800 л/ч.
Важно установить фильтр грубой очистки перед насосом и фильтр тонкой очистки – после. Это предотвращает засорение форсунок и увеличивает срок службы оборудования.
Совместимость различных капельниц с уровнями давления
Выбор капельниц должен основываться на соответствии их рабочих характеристик конкретному давлению в системе. Несоответствие может привести к нестабильной подаче воды или повреждению оборудования.
- Капельницы некомпенсированные – работают при давлении от 0,5 до 1,5 бар. При превышении 1,5 бар расход воды резко увеличивается, возникает риск перерасхода и неравномерного полива. Подходят для коротких линий с небольшим числом капельниц.
- Капельницы с компенсацией давления – стабильный расход при давлении от 0,8 до 4 бар. Идеальны для длинных линий и неровного рельефа. Поддерживают точный объем подачи (например, 2 л/ч), независимо от колебаний давления в указанном диапазоне.
- Микрокапельницы – требуют давления от 1 до 3 бар. При меньшем давлении возможны прерывания потока или его отсутствие. Используются в системах с высокой плотностью растений, где важна направленная подача воды.
- Турбулентные капельницы – эффективны при давлении от 1,5 до 3 бар. Конструкция создает завихрение потока, что предотвращает засоры. Не подходят для систем с самотечным (гравитационным) давлением.
Если источник давления нестабилен (например, бак на высоте), устанавливается редуктор давления. Для капельниц с компенсацией оптимально выставить 2 бар. Для некомпенсированных – 1 бар. Давление выше 4 бар недопустимо без предварительной фильтрации и регуляции, так как большинство капельниц не рассчитаны на такие нагрузки.
Перед выбором типа капельниц следует измерить давление на выходе из магистрали и учесть длину линий, рельеф участка и количество водоразборных точек.
Вопрос-ответ:
Какое минимальное давление нужно для работы капельного полива?
Для большинства капельных систем минимальное рабочее давление составляет от 0,5 до 1 атмосферы (5–10 метров водяного столба). Если давление ниже, вода может не достигать всех капельниц, особенно в дальних точках системы. При этом слишком высокое давление тоже нежелательно — оно может повредить элементы системы. Чтобы добиться нужного уровня, часто используют редукторы давления, особенно если вода подаётся из водопровода или насоса.
Можно ли подключить капельный полив напрямую к водопроводной сети?
Подключение напрямую возможно, но нужно учитывать, что давление в водопроводе часто превышает допустимые значения для капельных лент и капельниц. В таких случаях необходимо установить редуктор давления, чтобы снизить напор до безопасного уровня. Без этого капельницы могут выйти из строя или начнётся протечка в местах соединений. Кроме того, желательно установить фильтр для очистки воды от механических частиц.
Как давление влияет на равномерность полива?
Если давление в системе нестабильное или недостаточное, это приводит к неравномерному распределению воды. Ближайшие к источнику растения могут получать переувлажнение, а дальние — почти ничего. Особенно это заметно на длинных участках трубопровода. Чтобы избежать такой ситуации, применяют компенсированные капельницы, которые выдают одинаковый объём воды при разном давлении, либо проектируют систему с учётом уклонов и потерь напора.
Какое давление бывает у воды в бочке, установленной на высоте?
Давление воды из бочки зависит от высоты её установки. Примерно 1 метр высоты даёт 0,1 атмосферы давления. То есть если бочка стоит на высоте 2 метра от земли, давление будет около 0,2 атмосферы. Для капельного полива этого может быть достаточно, если система короткая и имеет минимальное сопротивление. Однако при большой длине труб или наличии подъёмов желательно устанавливать бочку выше или использовать насос для повышения давления.
