Инфракрасные обогреватели Ballu отличаются простой конструкцией и высокой ремонтопригодностью. Однако для корректного обслуживания или замены деталей необходимо понимать внутреннее устройство прибора. Разбор модели требует аккуратности: внутри установлены элементы с высокой температурной нагрузкой и плотной компоновкой.

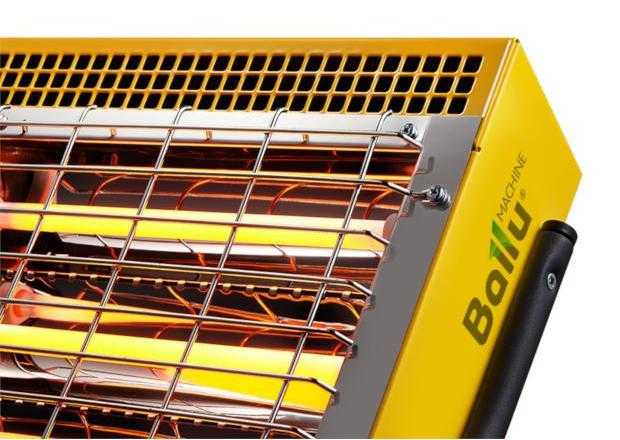

Перед началом разбора важно отключить устройство от электросети и дать ему полностью остыть. Далее потребуется снять защитную решётку, удерживаемую винтами с торцевых сторон. Для этого подойдёт крестовая отвертка средней длины. После снятия решётки открывается доступ к излучающим трубкам и отражателю – основным элементам обогрева.
Крепления излучателей фиксируются скобами на металлических направляющих. При демонтаже этих элементов необходимо избегать деформации отражателя – он влияет на равномерность распределения теплового потока. Проводка в модели Ballu организована компактно, разъёмы зафиксированы термостойкими зажимами. При разборе важно не повредить теплоизоляционные прокладки в зоне соединения проводов с термостатом и блоком управления.
Каждый этап разборки должен сопровождаться фотофиксацией или маркировкой отсоединяемых элементов – это упростит обратную сборку и исключит ошибки при подключении. Обогреватели Ballu имеют конструктивные отличия в зависимости от серии, но базовые принципы разборки остаются одинаковыми для большинства моделей.
Как безопасно отключить и подготовить обогреватель Ballu к разборке
Перед началом разборки убедитесь, что обогреватель полностью обесточен. Для этого отключите вилку устройства от розетки, а затем проверьте отсутствие остаточного напряжения с помощью мультиметра, подключив его к контактам вилки. Это особенно важно, если модель оснащена электронным управлением или пультом ДУ.
Дайте устройству остыть до комнатной температуры. Нагревательные элементы Ballu, включая кварцевые трубки или керамические пластины, могут сохранять высокую температуру до 30 минут после выключения.
Установите обогреватель на устойчивую горизонтальную поверхность, желательно на деревянную или пластиковую подложку, чтобы исключить повреждение пола или царапины на корпусе. Зафиксируйте устройство, если оно имеет ножки с поворотным механизмом или колесики – это исключит сдвиги при разборке.
Удалите пыль и загрязнения с внешней поверхности с помощью мягкой щетки или сухой ткани. Скопившаяся грязь может мешать доступу к крепежным элементам.
Перед началом разборки изучите расположение винтов. У большинства моделей Ballu корпус крепится саморезами с крестообразным шлицем, расположенными на задней панели, снизу и иногда под декоративными заглушками. Используйте магнитную отвертку для удобства.
Если модель оборудована шнуром с отсеком для намотки, полностью размотайте его и освободите от зажимов – это предотвратит повреждение при демонтаже нижней панели.
Запишите серийный номер устройства, расположенный на заводской наклейке – он может понадобиться при заказе запасных частей.
Какие инструменты понадобятся для разборки обогревателя Ballu
Для разборки инфракрасного обогревателя Ballu потребуется стандартный набор инструментов, подходящий для работы с бытовой техникой. В первую очередь необходима крестообразная отвертка PH2 – большинство винтов на корпусе обогревателя именно под этот тип. В случае наличия мелких саморезов может понадобиться отвертка PH1.
Шлицевая отвертка средней ширины потребуется для аккуратного поддевания защелок и пластиковых панелей, особенно в районе решеток и лицевой крышки. Для снятия плотно зафиксированных деталей желательно использовать пластиковую лопатку-разделитель, чтобы не повредить корпус.
Шестигранный ключ на 4 мм может понадобиться, если модель обогревателя снабжена болтами с внутренним шестигранником. Рекомендуется заранее подготовить набор шестигранников разного размера.
Пинцет с изогнутыми губками облегчит демонтаж мелких разъемов и проводов, особенно при ограниченном доступе к внутренним компонентам. Для отключения клемм питания потребуется утконос с изолированными ручками.
Антистатические перчатки защитят от случайного повреждения электроники статическим разрядом, особенно при работе с блоком управления и сенсорной панелью. Также пригодится фонарик с направленным светом для освещения внутренних элементов корпуса.
Снятие передней панели и корпуса: последовательность действий
Отключите обогреватель Ballu от электросети. Убедитесь, что устройство полностью остыло, особенно если оно недавно использовалось.
С помощью крестовой отвёртки выкрутите винты, фиксирующие переднюю панель. Обычно они расположены на нижней или боковых сторонах корпуса, в зависимости от модели.
Осторожно потяните панель на себя, начиная с нижней части. Если чувствуется сопротивление, проверьте наличие скрытых защёлок или дополнительных винтов под декоративными элементами.
После снятия передней панели осмотрите внутренние крепления корпуса. Обычно они представлены в виде нескольких винтов на задней части и по бокам.
Выкрутите все крепёжные элементы корпуса. Удерживайте корпус одной рукой, чтобы избежать падения или повреждения внутренних компонентов при его снятии.
Аккуратно снимите корпус, стараясь не задеть провода, идущие к панели управления и термостату. Если корпус снимается тяжело, проверьте наличие скрытых защёлок или внутренних направляющих.
После снятия корпуса обеспечьте свободный доступ к внутренним компонентам для дальнейшей диагностики или обслуживания.
Как добраться до нагревательного элемента и датчиков устройства
Перед началом разборки отключите обогреватель Ballu от сети и дайте ему полностью остыть. Работы проводите на устойчивой поверхности, используя крестовую отвертку и пластиковую карту или медиатор для снятия защёлок.
- Снимите заднюю крышку корпуса. Для этого открутите винты по периметру тыльной панели. Обычно их 6–8 штук, расположены симметрично.
- Аккуратно подденьте край панели с нижней стороны, где крепление менее плотное. Используйте пластиковый инструмент, чтобы не повредить корпус.
- После снятия крышки отсоедините разъёмы проводки, ведущие к панели управления, если они мешают дальнейшему доступу.
- Нагревательный элемент расположен в центре, за отражателем. Он крепится к металлической раме двумя или четырьмя винтами. Их необходимо открутить, удерживая сам элемент, чтобы не повредить керамическую или карбоновую трубку.
- Датчики температуры и перегрева расположены рядом с нагревателем: один на металлическом корпусе элемента, другой – ближе к верхней части обогревателя. Обычно они фиксируются на заклёпках или винтах.
- Для отсоединения датчиков отключите разъёмы от платы управления, затем аккуратно освободите их из креплений. Не тяните за провода – используйте пинцет или тонкие плоскогубцы.
Сборку производите в обратной последовательности. Перед включением убедитесь, что все соединения надёжно зафиксированы и провода не прижаты к металлическим частям корпуса.
Очистка внутренних компонентов от пыли и загрязнений
Перед очисткой обесточьте обогреватель и дождитесь полного остывания корпуса. Используйте крестовую отвертку для снятия задней панели – обычно фиксируется четырьмя винтами. Аккуратно отсоедините панель, избегая резких движений, чтобы не повредить провода и контакты.
Визуально проверьте отражатель, керамические элементы и зону возле ТЭНа. Скопление пыли на этих участках снижает теплоотдачу и провоцирует перегрев. Удаляйте загрязнения мягкой кистью с антистатическим ворсом. Для плотных отложений используйте сжатый воздух под углом 45°, соблюдая дистанцию не менее 10 см, чтобы избежать повреждения чувствительных элементов.
Электронную плату очищайте сухой щеткой или кистью средней жесткости. Не применяйте влажные материалы и агрессивные чистящие средства. Если в конструкции присутствуют вентиляторы, тщательно прочистите лопасти и ось вращения. При наличии масляных или смолянистых следов на поверхности контактов или ТЭНа, удаляйте их спиртовой салфеткой, избегая попадания жидкости на изоляционные материалы.
После завершения процедуры убедитесь, что все элементы сухие и целы. Соберите устройство в обратной последовательности, проверив надежность всех креплений и соединений.
Сборка обогревателя Ballu после обслуживания или диагностики
Перед началом сборки убедитесь, что все детали, снятые в процессе разборки, находятся в исправном состоянии и полностью очищены от пыли и загрязнений. Особое внимание уделите состоянию керамических изоляторов и креплений ТЭНа – при наличии трещин замените повреждённые элементы.
Установите отражатель, соблюдая направление установки – отражающая поверхность должна быть обращена к выходному отверстию. Закрутите крепёж с равномерным усилием, чтобы избежать перекоса.
Прикрепите защитную сетку или лицевую панель, если она была снята. Все винты затягиваются вручную с применением фиксирующего усилия, не допуская перетяжки. Повреждённые или ржавые саморезы замените новыми.
Подключите термостат или управляющую плату, если она демонтировалась. Совместите разъёмы без перекосов, исключив люфт. Проверьте целостность шлейфов и отсутствие замыканий.
Закройте корпус – аккуратно совместите половинки, проследите, чтобы внутренняя проводка не прижималась стенками. Закрутите винты по периметру, начиная с противоположных углов.
После сборки подключите обогреватель к сети и проверьте его работоспособность: включение, равномерный нагрев, отсутствие посторонних запахов или звуков. Убедитесь, что все элементы корпуса плотно прилегают и не имеют люфтов.
Вопрос-ответ:
Как правильно разобрать инфракрасный обогреватель Ballu, чтобы не повредить элементы?
Перед началом разборки обязательно отключите прибор от электросети и дайте ему полностью остыть. Снимите корпусные винты с задней панели — обычно они расположены по углам и могут быть скрыты под заглушками. Затем аккуратно снимите крышку, стараясь не повредить провода и клеммы. Все действия выполняйте без усилия, если деталь не поддаётся — проверьте, не остался ли незамеченный винт. Лучше использовать магнитную отвертку и подписывать снятые детали, чтобы не перепутать их при сборке.
Что делать, если после разборки обогреватель Ballu перестал включаться?
Проверьте, правильно ли подключены все разъёмы и клеммы — возможно, один из них отошёл или установлен неправильно. Также проверьте наличие повреждений кабелей и плат. Если вы случайно повредили термопредохранитель, он мог разорвать цепь. В этом случае его потребуется заменить. Для диагностики удобно использовать мультиметр: прозвоните все участки цепи. Если сомневаетесь в своих действиях — лучше показать устройство специалисту.
Какие инструменты понадобятся для разборки инфракрасного обогревателя Ballu?
Обычно достаточно крестовой отвертки среднего размера, но в некоторых моделях используются винты с шестигранным или торцевым шлицем. Также пригодятся плоскогубцы, мультиметр для диагностики, а для удобства — пластиковые лопатки или медиаторы для поддевания панелей, чтобы не повредить корпус. Полезно иметь небольшую коробку или контейнер для хранения мелких деталей и винтов, чтобы ничего не потерять.
Можно ли самостоятельно заменить нагревательный элемент в обогревателе Ballu?
Да, но только при наличии опыта работы с электротехникой. Нужно разобрать корпус, отсоединить старый элемент от клемм, не перепутав полярность (если она имеет значение в данной модели), и установить новый. Обязательно нужно убедиться, что мощность и модель нагревателя совпадают с оригиналом. После замены корпус собирается в обратном порядке. Если вы не уверены, что сможете всё подключить правильно — безопаснее будет обратиться в сервис.
Что чаще всего выходит из строя в инфракрасных обогревателях Ballu и можно ли это отремонтировать своими руками?
Чаще всего выходят из строя нагревательные элементы, термопредохранители и контакты на плате управления. Замена элемента возможна самостоятельно, если у вас есть подходящий инструмент и базовые знания. Термопредохранители можно заменить, подобрав аналог по температуре срабатывания. Если повреждены дорожки на плате или есть проблемы с управляющей логикой, самостоятельный ремонт может быть затруднён — в таком случае лучше обратиться в мастерскую.
