Намотка трансформатора – это точный процесс, от которого зависит эффективность, стабильность и безопасность всей конструкции. Главная задача – обеспечить плотную, равномерную укладку проводов с минимальными потерями, точно соблюдая расчётные параметры. Ошибки в намотке приводят к перегреву, гудению, пробоям изоляции и снижению КПД.
Перед началом работы необходимо определить тип трансформатора: силовой, импульсный, аудио или другой. Для каждого из них применяются свои методы расчёта и намотки. Например, для силового трансформатора на частоту 50 Гц потребуется проволока сечением от 0,2 до 1,5 мм², а для импульсного – ленты или провода с фторопластовой изоляцией, рассчитанные на высокочастотный режим.
Каркас выбирается с учётом габаритов магнитопровода и количества обмоток. При использовании Ш-образного сердечника важно обеспечить зазор между пластинами 0,1–0,3 мм для предотвращения насыщения. При намотке первичной обмотки необходимо строго соблюдать изоляционные зазоры между слоями. Для этого применяют лакоткань или термостойкий скотч толщиной не менее 0,1 мм.
Контроль числа витков обязателен. Допустимое отклонение – не более ±1%. Намотка ведётся вручную или с использованием намоточного станка с механическим счётчиком. После каждого слоя делается межслойная изоляция, особенно при напряжении выше 100 В. Вторичная обмотка рассчитывается исходя из требуемого напряжения, с учётом коэффициента трансформации и падения напряжения под нагрузкой.
Готовый трансформатор подвергается пропитке термостойким лаком при температуре 60–80°C, затем сушке в течение 8–12 часов. Это повышает механическую прочность обмоток и снижает уровень шума при работе. Только после этих этапов трансформатор можно подключать к нагрузке и производить тестирование под рабочим напряжением.
Выбор сердечника и расчет параметров трансформатора
Сердечник определяет рабочую частоту, мощность и КПД трансформатора. Для сетевых низкочастотных трансформаторов (50 Гц) используют магнитопроводы из электротехнической стали – чаще всего Ш-образные или тороидальные. Для высокочастотных импульсных трансформаторов (от 10 кГц и выше) применяют ферриты, например марки N87, 3C90, 3E25.
Для выбора типоразмера Ш-образного сердечника ориентируются на мощность. Например, сердечник Ш16 подходит для трансформатора мощностью до 10 Вт, Ш20 – до 20 Вт, Ш40 – до 100 Вт. При выборе учитывают площадь поперечного сечения магнитопровода (S, см²), рассчитываемую по формуле:
S = √P,
где P – мощность в ваттах. Например, для 100 Вт требуется S ≈ 10 см². Для тороидов используется аналогичный подход, но с учетом внешнего и внутреннего диаметров и высоты кольца.
Количество витков первичной обмотки определяется по формуле:
N₁ = 50 / (f × B × S),
где:
- f – частота (Гц),
- B – магнитная индукция, Тл (для стали – 1.2…1.5, для ферритов – 0.2…0.3),
- S – площадь сечения, см².
Напряжение и число витков вторичной обмотки рассчитываются пропорционально:
N₂ = (U₂ / U₁) × N₁,
где U₁ – входное напряжение, U₂ – требуемое выходное.
Сечение провода выбирается по току: 1 мм² на 2–3 А. Для намотки используют медный эмалированный провод (ПЭТВ, ПЭТВ-2), учитывая плотность укладки и охлаждение.
Подготовка проводов: сечение, изоляция и длина
Сечение провода подбирается по току, который будет проходить через обмотку. Для первичной обмотки трансформаторов мощностью до 200 Вт используют медный провод сечением 0,3–0,8 мм². Для вторичной обмотки, рассчитанной на больший ток, берут сечение 1,0–2,5 мм². При превышении допустимого тока провод перегревается, что приводит к разрушению изоляции и выходу устройства из строя.
Изоляция должна выдерживать напряжение между витками и между слоями. Для обмоток до 300 В подходит ПЭТВ или ПЭТВ-2 с термостойкостью до 130 °C. Для большей надежности каждый слой обмотки отделяется фторопластовой или лакотканевой прокладкой. Нельзя использовать провод с повреждённой эмалью – даже мелкая царапина может вызвать межвитковое замыкание.
Длина провода рассчитывается по числу витков и среднему периметру витка. Например, если требуется 200 витков, а средний периметр магнитопровода – 12 см, то длина провода составит 24 м с запасом 10–15 %. Для обмоток с толстыми проводами (более 1,5 мм²) стоит учитывать трудности укладки – потребуется больший запас на изгиб и фиксацию.
Перед намоткой провод разматывают полностью, удаляя изгибы и заломы. Заготовку лучше производить с учетом точной конфигурации катушки, чтобы избежать обрывов при укладке.

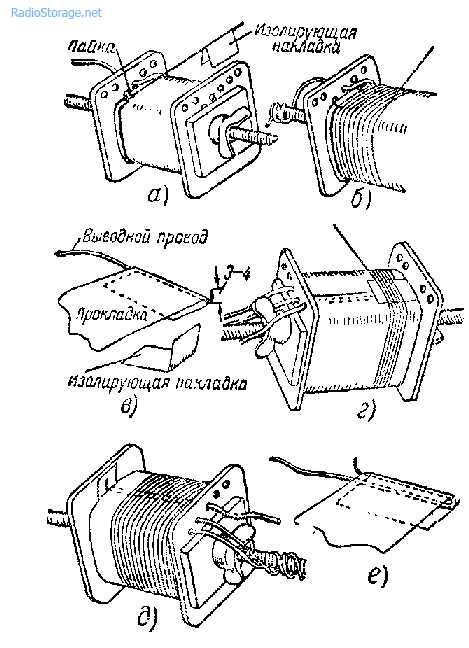

Изготовление каркаса и закрепление на сердечнике
Каркас изготавливается из термостойкого материала – стеклотекстолита, картона с пропиткой или пластика, устойчивого к температуре до 120 °C. Размеры определяются по внутреннему окну сердечника с зазором 0,2–0,5 мм для плотной, но не принудительной посадки. Длина каркаса должна позволять разместить все обмотки без наложения.

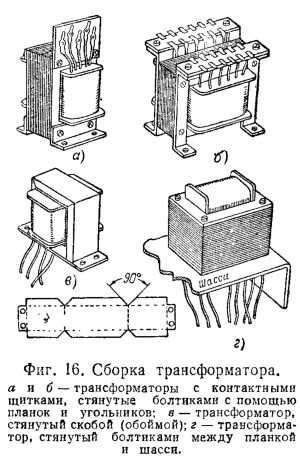

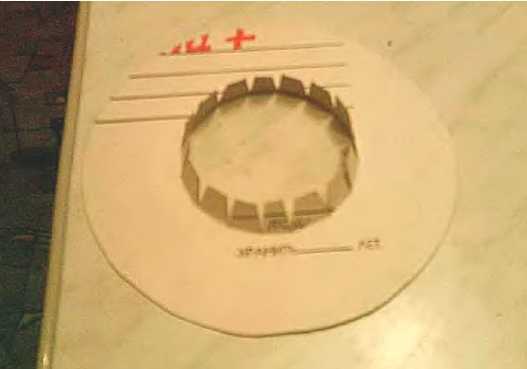

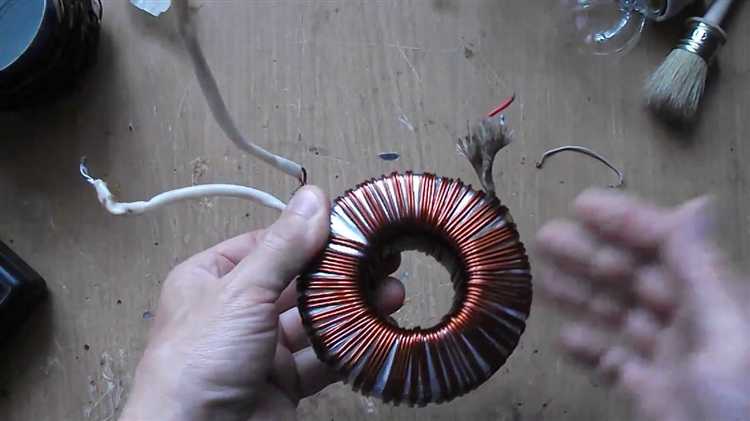

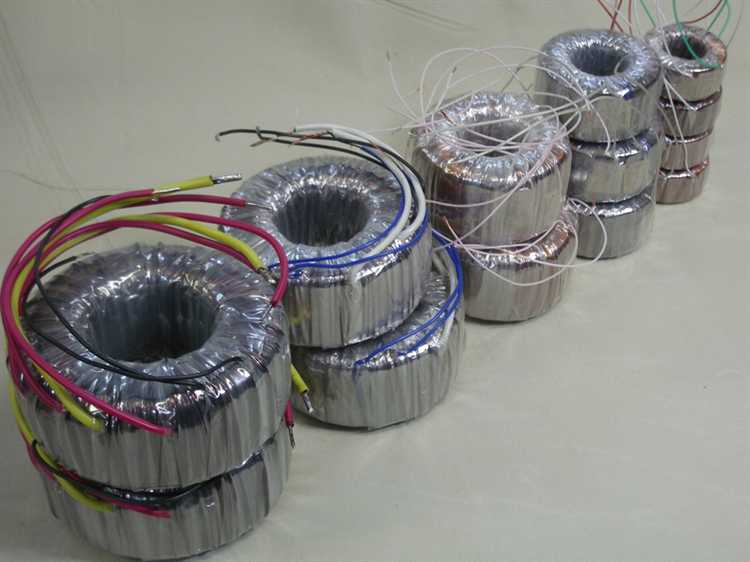

Для тороидальных трансформаторов применяется кольцевая форма каркаса, вырезанная из ленты, обёрнутой вокруг сердечника. Для Ш-образных или П-образных сердечников каркас изготавливается в виде двух цилиндров с фланцами, между которыми наматываются обмотки. Фланцы предотвращают соскальзывание витков и обеспечивают равномерное распределение провода.
Фланцы фиксируются на корпусе клеем или термоклепками. Важно исключить люфт, чтобы избежать трения при вибрации. Поверхность каркаса перед намоткой следует обезжирить спиртом и при необходимости слегка ошкурить для улучшения сцепления лака.
Перед установкой каркаса сердечник изолируют – используют несколько слоёв лакоткани, каптоновой ленты или бумаги с пропиткой. Каркас надевается без усилий, без перекосов. Если сердечник состоит из двух частей, его собирают уже после установки каркаса, аккуратно подгоняя половины до плотного соприкосновения, исключая зазоры, не предусмотренные конструкцией.
После закрепления каркаса проверяется его неподвижность при легком сдвиге рукой. При необходимости добавляют фиксирующие элементы – пластиковые распорки, точки термоклея или зажимы, предотвращающие вибрации и смещение в процессе работы.
Намотка первичной обмотки с учетом витков и слоев
Для точной намотки первичной обмотки важно учитывать расчетное количество витков, площадь окна сердечника и диаметр провода. Ошибки в этих параметрах приводят к перегреву, снижению КПД или искажению выходного напряжения.
- Рассчитайте количество витков: W₁ = (U₁ × 10⁴) / (4.44 × f × B × S), где
U₁ – напряжение питания в вольтах,
f – частота в герцах,
B – индукция (обычно 1.2 Тл для железа),
S – площадь сечения магнитопровода в см².
- Выберите диаметр провода в соответствии с током: 1 мм² сечения на 2–3 А – ориентировочный расчет. Учитывайте нагрев и допустимую плотность тока.

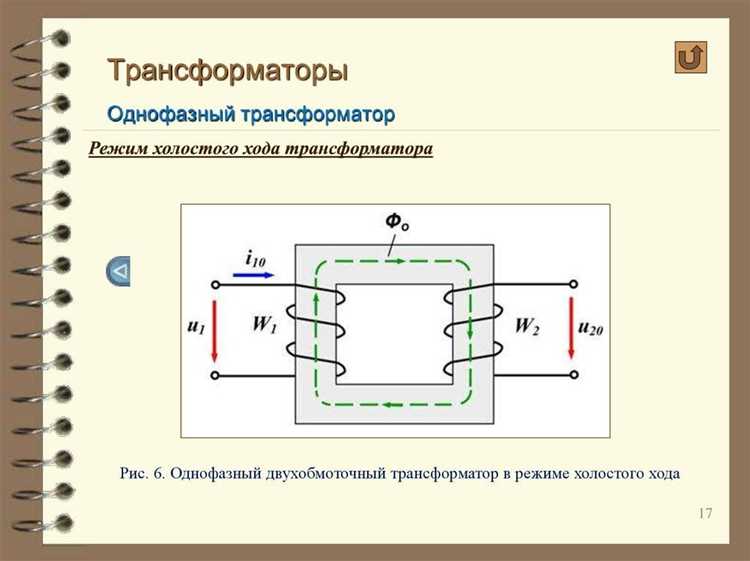

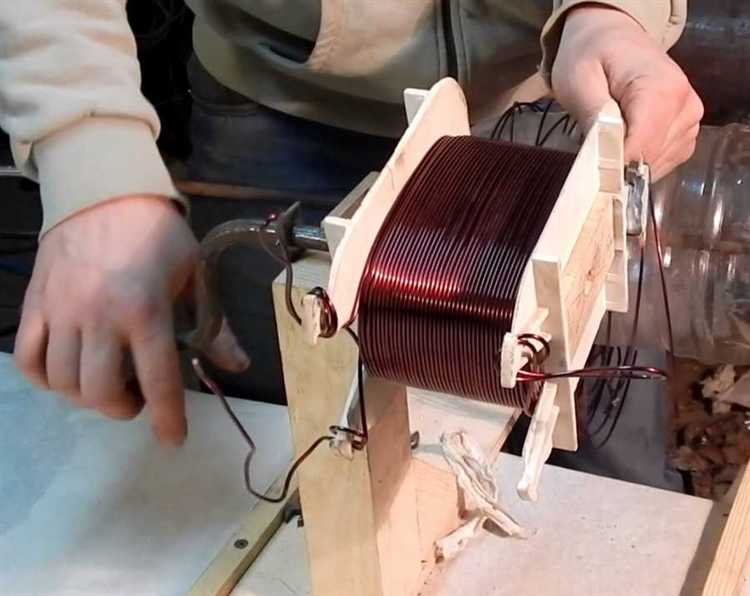

- Наматывайте витки ровно, без перекрещивания. Укладка должна быть виток к витку. Для упрощения используйте намоточный станок с механическим счетчиком витков.
- После каждого слоя проложите слой лакоткани или малярного скотча толщиной не более 0.1 мм. Это исключит пробой между слоями.
- Не превышайте допустимую высоту намотки: каждый следующий слой увеличивает расстояние до магнитопровода и ухудшает связь. Рекомендуется не более 3–4 слоев для низкочастотных трансформаторов.
- Если обмотка занимает всё окно по ширине, распределяйте витки равномерно, избегая «кучи» в центре. Это улучшает охлаждение и снижает паразитную индуктивность.
Контроль количества витков обязателен. Даже отклонение на 2–3% может повлиять на параметры трансформатора. Перепроверьте число витков после каждого слоя.
Укладка изоляции между обмотками
Изоляция между обмотками необходима для предотвращения пробоя и короткого замыкания. Для этого применяются специальные материалы с высоким диэлектрическим сопротивлением и термостойкостью.
- Для первичной и вторичной обмоток используйте электрокартон толщиной от 0,2 до 0,5 мм. Он должен быть сухим и без трещин.
- Между слоями обмотки укладывается лакоткань, бакелитовая бумага или каптон. Не используйте обычную бумагу или полиэтилен – они не выдерживают нагрева.
- Изоляция должна быть уложена плотно, без перекосов и складок. Нахлёст не менее 3 мм, но не более 5 мм, чтобы избежать утолщения слоя.
- Каждый виток многослойной обмотки следует изолировать по отдельности, если напряжение превышает 300 В.
- После укладки изоляции необходимо зафиксировать её стеклонитью или лаком, чтобы предотвратить сдвиг при намотке следующего слоя.
- При намотке силовых трансформаторов рекомендуется чередовать направление изоляции между слоями (например, первый слой – по часовой стрелке, второй – против), чтобы повысить механическую прочность.
После намотки последнего слоя обязательно провести визуальный осмотр: не должно быть видимых зазоров, смещений или выступающих концов изоляционного материала.
Намотка вторичной обмотки и создание отводов
Для вторичной обмотки используйте эмалированный медный провод сечением, рассчитанным под требуемый ток нагрузки. Толщина провода определяется по формуле: сечение (мм²) = ток (А) / 5. Количество витков рассчитывается исходя из требуемого выходного напряжения и магнитной индукции сердечника. Намотку выполняйте ровными слоями, избегая пересечений и натяжения, чтобы предотвратить повреждение изоляции.
Расположение отводов должно учитывать минимизацию электромагнитных помех и равномерное распределение напряжения по обмотке. Отводы лучше размещать через равные интервалы витков, особенно в трансформаторах с несколькими вторичными напряжениями. При соединении секций в последовательные или параллельные цепи соблюдайте полярность для предотвращения коротких замыканий и фазовых сдвигов.
После намотки и подключения отводов обмотку тщательно изолируйте слоем лакоткани или полиэфирной пленки, чтобы предотвратить пробой при повышенных напряжениях. Затем проверьте сопротивление и целостность изоляции мультиметром или мегомметром перед установкой трансформатора в корпус.
Проверка трансформатора мультиметром и первая проверка под напряжением
Для проверки трансформатора мультиметром сначала измерьте сопротивление первичной и вторичной обмоток. На режиме измерения сопротивления (Ом) установите щупы на концы обмоток. Типичное сопротивление для первичной обмотки – от нескольких ом до десятков ом, вторичной – от десятых долей ома до нескольких ом в зависимости от сечения провода и числа витков. Значение бесконечности или нулевого сопротивления укажет на обрыв или короткое замыкание соответственно.
После проверки сопротивления убедитесь в отсутствии межвиткового замыкания. Для этого измерьте сопротивление между первичной и вторичной обмотками – оно должно быть очень высоким, обычно более 1 МОм. Если сопротивление низкое, присутствует короткое замыкание между обмотками.
Включите питание и измерьте напряжение на вторичной обмотке. Оно должно соответствовать расчетному с допуском ±5%. Резкое повышение тока, горящая лампа или запах гари сигнализируют о проблемах в намотке или замыкании. В таком случае питание отключите и повторите проверку мультиметром.
При стабильных параметрах можно переходить к нагрузочным испытаниям, контролируя температуру трансформатора и напряжение на выходе, чтобы убедиться в корректной работе.
Вопрос-ответ:
Как выбрать провод для намотки трансформатора и на что обратить внимание при выборе?
Для намотки трансформатора обычно используется эмалированный медный провод, так как он обладает хорошей проводимостью и тонкой изоляцией. Диаметр провода подбирается исходя из предполагаемой нагрузки и тока: толстый провод выдержит больший ток, но займет больше места, тонкий — меньше места, но может перегреваться. Также важно учесть класс изоляции и температурный режим работы, чтобы провод не повредился при эксплуатации. Если планируется частое использование, лучше выбирать провод с более прочной эмалью.
Как правильно рассчитать количество витков для первичной и вторичной обмоток трансформатора?
Расчет количества витков базируется на напряжениях и магнитопроводе трансформатора. Для этого сначала определяют коэффициент витков на вольт, учитывая площадь сечения сердечника и частоту. Затем количество витков для первичной обмотки рассчитывается как произведение напряжения первичной цепи на этот коэффициент. Для вторичной — умножают напряжение вторичной цепи на тот же коэффициент. Важно учесть допустимый ток и толщину провода для обеих обмоток, чтобы обеспечить надежную работу без перегрева.
Какие инструменты и материалы необходимы для намотки трансформатора вручную?
Для намотки трансформатора потребуются: эмалированный провод нужного диаметра, магнитопровод (сердечник), изоляционная лента или бумага, ножницы, нож для зачистки провода, линейка или измерительная лента, а также приспособления для крепления провода во время намотки — например, стержень или специальная оправка. Иногда используют паяльник для подключения выводов. Важно работать аккуратно, чтобы не повредить изоляцию и обеспечить плотное и ровное наматывание.
Какие ошибки чаще всего допускают при самостоятельной намотке трансформатора и как их избежать?
Основные ошибки — это неправильный выбор провода (слишком тонкий или неподходящий по изоляции), неравномерное наматывание с зазорами и перекручиванием, недостаточная изоляция между слоями, а также неверный расчет количества витков. Из-за этих ошибок трансформатор может перегреваться, иметь плохую выходную характеристику или выходить из строя. Чтобы избежать проблем, нужно тщательно рассчитывать параметры, аккуратно укладывать витки, использовать качественные материалы и соблюдать технологию изоляции. Проверка сопротивления и отсутствие замыканий перед использованием также важна.
