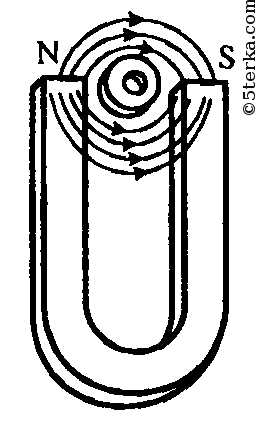

Подковообразный магнит представляет собой постоянный магнит, согнутый в форме дуги с близко расположенными полюсами. Такая конфигурация позволяет сконцентрировать магнитное поле между полюсами и облегчает наблюдение за его направлением. Магнитные линии, как правило, начинаются от северного полюса и направлены к южному. Внутри магнита направление линий противоположно – от южного к северному полюсу.
Наблюдаемое направление магнитных линий вне магнита соответствует направлению действия силы на северный полюс пробного магнита. При использовании железных опилок можно увидеть наиболее плотную концентрацию линий в зазоре между полюсами. Эта область называется рабочим зазором, и именно здесь магнитное поле достигает максимальной плотности.
При анализе магнитного поля важно учитывать, что линии не пересекаются и всегда замкнуты. Их плотность отражает напряжённость поля: чем ближе линии друг к другу, тем выше значение напряжённости в данной точке. Для подковообразного магнита типичен равномерный пучок линий в зазоре и резкое ослабление поля за пределами полюсов.
Для точной визуализации направления магнитных линий рекомендуется использовать компас или пробный магнит. При поднесении стрелки компаса к различным точкам поля наблюдается изменение её ориентации, что позволяет поэтапно проследить направление силовых линий. Такой метод особенно эффективен при исследовании несимметричных магнитов или при наличии ферромагнитных объектов поблизости.

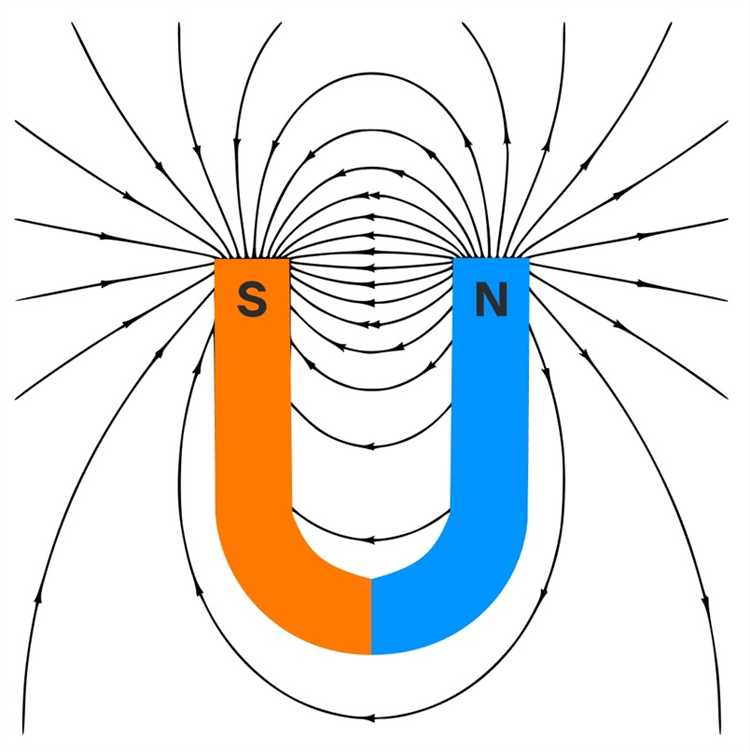

Как определить направление магнитных линий у подковообразного магнита вручную
Для ручного определения направления магнитных линий у подковообразного магнита используют несколько простых методов. Один из самых наглядных – с применением стрелки-компаса.
Поднесите компас к одному из полюсов магнита. Северный конец стрелки укажет в направлении, противоположном вектору магнитной линии, так как линии выходят из северного полюса и входят в южный. Двигая компас вдоль предполагаемой линии, можно проследить направление поля между полюсами.
Если компаса нет, используют тонкий железный стержень или иглу:
- Расположите стержень между полюсами магнита, стараясь не касаться его руками.
- При контакте с полем стержень намагничивается – его конец, обращённый к северному полюсу магнита, становится южным.
- Поднесите к нему мелкий железный предмет – он притянется к северному концу стержня, указывая тем самым направление от северного полюса магнита к южному.
Также можно использовать опилки:
- Положите магнит под лист картона.
- Равномерно рассыпьте сверху железные опилки.
- Слегка постучите по картону – опилки выстроятся вдоль линий поля. Направление от северного полюса к южному можно уточнить с помощью компаса или предварительного знания расположения полюсов.
Поведение железных опилок в магнитном поле подковообразного магнита
Железные опилки располагаются вдоль линий магнитного поля, образуя чёткий рисунок от одного полюса к другому. У подковообразного магнита полюса находятся близко, поэтому поле между ними почти прямолинейное. В этой зоне опилки выстраиваются в плотные, параллельные цепочки, ориентированные от северного полюса к южному.
На концах полюсов наблюдается максимальная концентрация опилок. Это связано с высокой плотностью поля в этих точках. По мере удаления от полюсов плотность линий уменьшается, опилки располагаются реже, а их направление становится дугообразным. Вдали от магнита упорядоченность исчезает, поскольку напряжённость поля падает ниже чувствительности частиц.
Если подложка под магнитом гладкая и не намагничена, рисунок получается более чётким. При проведении опыта важно исключить вибрации: они могут сместить частицы и исказить картину. Лучше использовать картон или пластик толщиной не менее 1 мм. Толщина слоя опилок не должна превышать 1 мм для избежания наслоений, мешающих точному наблюдению.
Рекомендуется использовать мелкие, сухие опилки: они быстрее реагируют на поле и образуют более тонкие линии. Влажные или загрязнённые частицы плохо выстраиваются и создают искажения.
Применение дополнительного освещения под углом позволяет лучше рассмотреть рельеф выстроенных цепочек и различить слабые участки поля. Оптимальное расстояние между полюсами – 2–3 см: при этом хорошо прослеживаются как прямолинейные участки между полюсами, так и изогнутые вне зоны их действия.
Влияние формы полюсов на конфигурацию магнитных линий
Форма полюсов подковообразного магнита напрямую определяет плотность, равномерность и направление магнитных линий. Плоские широкие полюса создают зону с равномерным полем между ними. При уменьшении площади полюсов магнитные линии концентрируются у краёв, усиливая локальные неоднородности.
Если торцы полюсов заострены, наблюдается сжатие силовых линий на концах, что увеличивает индукцию вблизи этих точек, но снижает общее равномерное распределение поля. Скругление углов уменьшает локальные перенапряжения и способствует плавному переходу линий от одного полюса к другому.
Узкие вытянутые полюса формируют поле с выраженной направленностью, где линии слабо расходятся, что эффективно для фокусировки. Широкие плоские торцы, напротив, создают плотную зону поля между полюсами с минимальным рассеянием наружу.
Для получения замкнутой конфигурации с минимальными потерями магнитного потока целесообразно использовать полюса с одинаковыми размерами и формой. Асимметрия приводит к перекосу линий и снижению эффективности взаимодействия магнита с внешними объектами.
Различие между направлением магнитных линий и направлением тока
Направление магнитных линий определяется от северного полюса магнита к южному вне магнита и от южного к северному внутри материала. У подковообразного магнита линии выходят из одного конца (северного полюса), проходят через пространство и входят в другой (южный полюс), образуя замкнутый контур.
Направление электрического тока в проводнике указывается от положительного полюса источника к отрицательному. В металлических проводах фактическое движение электронов противоположно принятому направлению тока, поскольку электроны движутся от минуса к плюсу.
Основное различие – природа явлений: магнитные линии не существуют отдельно, они отображают поле, вызванное движением заряда или постоянным магнитом. Ток – это реальное перемещение заряженных частиц. Магнитное поле появляется вокруг проводника, когда по нему течёт ток, и его направление определяется правилом правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, остальные пальцы покажут направление линий поля.
В замкнутой катушке с током направление магнитных линий определяется правилом буравчика: вращение по направлению тока даёт ось магнитного поля. Это позволяет отличать магнитный север и юг катушки. В подковообразном магните, не связанном с электрическим током, направление линий фиксировано природной ориентацией полюсов.
Для практической работы с электромагнитами важно не путать направление поля с направлением тока. Ошибка в определении направления может привести к неверному соединению обмоток, искаженному магнитному эффекту или противоположной полярности.
Как меняется направление линий при переворачивании магнита
При переворачивании подковообразного магнита направление магнитных линий изменяется на противоположное. Это напрямую связано с тем, что линии всегда выходят из северного полюса и входят в южный.
- Если до переворота северный полюс находился слева, линии шли от левого рога магнита к правому.
- После переворота северный полюс оказывается справа, и линии теперь идут от правого рога к левому.
Это изменение важно учитывать при размещении магнита рядом с чувствительными к полю приборами или в опытах с железными опилками:
- Изменяется распределение плотности линий в зоне между полюсами.
- Изменяется форма поля вблизи концов магнита – особенно если они близко к проводникам или другим магнитам.
- При наличии внешнего магнитного поля возникает изменение в суммарном поле: векторная сумма двух полей становится иной.
Для точного наблюдения рекомендуется фиксировать направление линий с помощью компаса или визуализировать поле на поверхности с равномерным слоем железных опилок. При перевороте необходимо сравнивать участки одинаковой конфигурации магнита для корректного анализа изменений.
Использование компаса для визуализации магнитных линий подковообразного магнита
Для определения направления магнитных линий подковообразного магнита применяют магнитный компас с тонкой стрелкой, способной свободно вращаться. Компас располагают на плоской поверхности вблизи полюсов магнита, чтобы стрелка могла реагировать на локальные магнитные поля.
Стрелка компаса указывает направление касательной к магнитной линии в каждой точке. Начиная с одного полюса, компас последовательно перемещают небольшими шагами вдоль предполагаемой траектории поля, фиксируя положение стрелки. Для точной визуализации расстояние между точками измерения не должно превышать 1–2 см.
Вблизи внутренней части подковы стрелка компаса ориентируется от северного полюса магнита к южному, формируя замкнутый контур магнитных линий. Наибольшая концентрация линий наблюдается возле полюсов, что подтверждается сильным отклонением стрелки и её устойчивым положением.
Для повышения точности измерений рекомендуется использовать компас с минимальным моментом инерции и устранять внешние магнитные помехи, например, металлические предметы или электронные устройства. Запись направлений стрелки в нескольких точках позволяет построить схему распределения магнитного поля вокруг подковообразного магнита.
Пример: при размещении компаса на расстоянии 0,5 см от внутренней поверхности подковы стрелка указывает строго вдоль линии поля, а при удалении на 5 см направление становится менее устойчивым и изменяется под влиянием других факторов.
Использование компаса в таких условиях обеспечивает наглядное понимание конфигурации магнитного поля и позволяет исследовать особенности распределения силовых линий подковообразного магнита.
Вопрос-ответ:
Почему магнитные линии подковообразного магнита выходят из одного полюса и входят в другой?
Магнитные линии создают замкнутые контуры. В случае подковообразного магнита линии выходят из северного полюса и входят в южный, показывая направление магнитного поля. Это связано с тем, что магнитное поле направлено от положительного к отрицательному полюсу вне магнита и замыкается внутри него. Такой характер линий отражает структуру магнитного поля и взаимодействие полюсов.
Как форма подковообразного магнита влияет на направление магнитных линий?
Форма подковообразного магнита создаёт более концентрированное и направленное магнитное поле в зазоре между полюсами. Магнитные линии стремятся замкнуться между близко расположенными северным и южным полюсами, что усиливает поле в этом пространстве. Благодаря такому строению линии направлены практически напрямую от одного полюса к другому, что используется для создания сильных магнитных полей в узких участках.
Почему магнитные линии не пересекаются в пространстве вокруг подковообразного магнита?
Магнитные линии служат графическим способом отображения направления поля и не могут пересекаться, потому что в каждой точке пространства магнитное поле имеет определённое направление. Если бы линии пересекались, это означало бы наличие двух разных направлений поля в одной точке, что физически невозможно. Для подковообразного магнита это правило сохраняется так же, как и для других типов магнитов.
Что происходит с направлением магнитных линий внутри подковообразного магнита?
Внутри подковообразного магнита магнитные линии замыкаются и движутся от южного полюса обратно к северному. Это внутреннее движение линий обеспечивает непрерывность поля и замкнутость контуров. Внешние линии выходят из северного полюса, а внутри магнита они возвращаются к южному, формируя таким образом целостную структуру магнитного поля.
Можно ли визуально определить направление магнитных линий подковообразного магнита с помощью опыта?
Да, направление магнитных линий часто демонстрируют с помощью железных опилок, которые укладываются вдоль поля, образуя видимые узоры. Опилки собираются по линиям магнитного поля, показывая путь от северного к южному полюсу подковообразного магнита. Такой опыт наглядно иллюстрирует, как магнитное поле концентрируется в зазоре между полюсами и как линии не пересекаются.
Как направлены магнитные линии в подковообразном магните и почему они так изгибаются?
Магнитные линии в подковообразном магните выходят из северного полюса и заходят в южный, образуя замкнутые контуры. Из-за формы магнита линии изгибаются в виде подковы, поскольку полюса расположены близко друг к другу и магнитное поле стремится замкнуться в минимально возможном пространстве. Это приводит к тому, что линии концентрируются в области между полюсами, создавая сильное и направленное магнитное поле в зазоре подковы.
