Как подключить датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) играет ключевую роль в управлении системой охлаждения двигателя и корректной работе блока управления (ЭБУ). Его установка и подключение требуют точного соблюдения электрической схемы, поскольку ошибки в соединении могут привести к некорректному отображению температуры или перегреву двигателя.

Типовой датчик представляет собой термистор с отрицательным температурным коэффициентом – его сопротивление уменьшается при нагревании. Для большинства автомобилей ВАЗ, УАЗ и иномарок сопротивление при 20 °C составляет около 2,5–3,0 кОм, при 90 °C – 200–300 Ом. Подключение осуществляется двумя проводами: один – сигнальный, второй – «масса» или общий провод питания датчиков.

Рекомендуется использовать экранированный кабель при прокладке провода к ЭБУ, особенно при значительном расстоянии между датчиком и блоком управления. Это минимизирует наводки и повышает точность измерений. Контактное соединение должно быть герметичным. При использовании нештатного датчика важно убедиться в его совместимости с ЭБУ по характеристикам сопротивления.

Перед подключением следует проверить напряжение питания на сигнальной линии: при отключенном датчике оно должно составлять около 5 В. После подключения датчика и прогрева двигателя до рабочей температуры, напряжение должно упасть до 0,5–1,0 В. Если показания выходят за пределы нормы, это может указывать на обрыв, короткое замыкание или неисправность самого датчика.

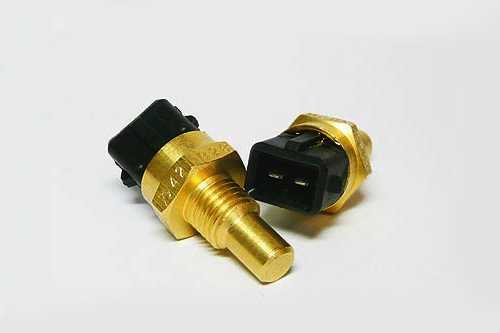

Выбор подходящего типа датчика для конкретного двигателя

Подбор датчика температуры охлаждающей жидкости требует учета конструкции двигателя, типа системы управления и характеристик термостата. Неправильный выбор приведёт к некорректной работе ЭБУ, искажённым показаниям и перегреву.

• Для инжекторных двигателей с ЭБУ необходим датчик с NTC-термистором и точной характеристикой сопротивления в диапазоне -40…+120 °C. Наиболее распространены датчики с сопротивлением 2,5–3,0 кОм при 20 °C и 300–400 Ом при 100 °C.
• В старых карбюраторных системах подойдут простые биметаллические датчики или устройства, замыкающие цепь при достижении определённой температуры (обычно 90–95 °C).
• Если используется блок управления Bosch ME7.x или аналогичный, требуется термодатчик с двумя выходами: один для ЭБУ, другой – для панели приборов. При выборе критична совместимость с калибровочной картой блока.
• В японских двигателях (Toyota, Nissan, Honda) часто применяются датчики с резьбой M12x1.5 и резким спадом сопротивления при температуре свыше 80 °C. Подбор должен учитывать разъём (чаще всего 2-pin с формой под конкретный разъём жгута).

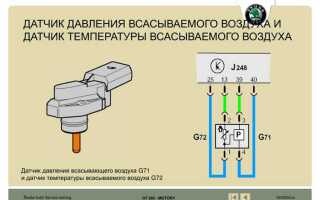

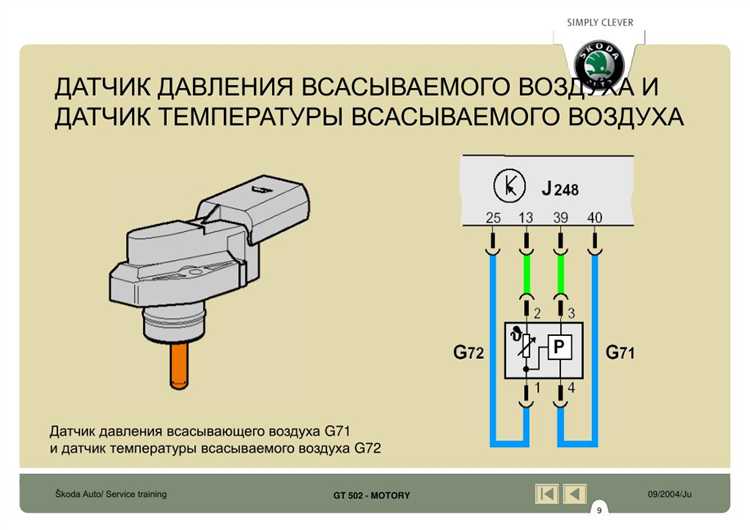

• Для двигателей VAG (VW, Audi, Skoda, Seat) характерны датчики с четырьмя контактами (два для ЭБУ, два для приборной панели) и корпусом зелёного цвета. Использование неоригинального датчика может вызвать ошибки по температуре даже при номинальных значениях сопротивления.

Перед покупкой необходимо уточнить OEM-номер, номинальную характеристику (R-T зависимость) и тип разъёма. Даже незначительные отклонения от заводских параметров могут нарушить алгоритм прогрева, вызвать обогащение смеси или перегрев.

Определение места установки датчика на системе охлаждения

Наиболее точные показания температуры охлаждающей жидкости получают при установке датчика в верхний патрубок радиатора или в головку блока цилиндров. Эти точки находятся в непосредственной близости к выходу нагретого антифриза из двигателя, что позволяет отслеживать пиковые значения температуры.

Если двигатель оснащён термостатом, оптимально монтировать датчик до него – на выходе из ГБЦ. Это даёт возможность фиксировать температуру до её регулировки термостатом, что важно для оценки эффективности охлаждения.

При наличии штатного отверстия под датчик в корпусе термостата или в алюминиевом патрубке системы – использовать его предпочтительно. В противном случае рекомендуется врезка в алюминиевую трубу системы при помощи тройника с резьбовым отверстием. Не следует устанавливать датчик в нижний патрубок радиатора – там циркулирует уже охлаждённый антифриз, и показания будут заниженными.

Не допускается монтаж в зонах с переменным потоком или воздушными пробками, например, в расширительном бачке. Такие точки не обеспечивают стабильного контакта датчика с жидкостью и искажают данные. Крепление должно быть герметичным, а контакт с теплоносителем – постоянным.

Проверка совместимости разъема датчика с бортовой сетью

Перед установкой датчика температуры охлаждающей жидкости необходимо удостовериться, что его разъём соответствует конфигурации штатной бортовой сети. Основное внимание уделяется количеству контактов, форме корпуса разъема и типу фиксирующего механизма.

Разъемы типа EV1 и EV6 встречаются чаще всего. Они отличаются не только формой, но и расстоянием между пинами. Подключение несовместимого разъема может привести к нестабильной работе датчика или короткому замыканию. Измерьте расстояние между контактами с точностью до миллиметра, используя штангенциркуль.

Убедитесь в соответствии типа сигнала. Если датчик передаёт аналоговый сигнал, а блок управления ожидает цифровой импульс, данные будут интерпретированы некорректно. Совместимость по типу сигнала следует проверять по технической документации ЭБУ и датчика.

Проверьте тип изоляции проводов и соответствие цветовой маркировки штатной электросхеме. Разные производители могут использовать одинаковые разъемы при различной внутренней разводке, что создаёт риск переполюсовки и выхода из строя как датчика, так и контроллера.

При наличии переходника убедитесь в соответствии номеров контактов на обоих концах. Не допускается соединение по принципу “совпало по форме” – проверка мультиметром обязательна. Измерьте сопротивление между пинами и “массой” при отключенном зажигании – наличие короткого замыкания исключает использование текущего соединения.

Для исключения наводок и потерь сигнала используйте только экранированный кабель, если этого требует датчик. Неэкранированные провода могут стать причиной искажений сигнала, особенно в автомобилях с высоким уровнем электромагнитных помех.

Итоговая проверка должна включать контроль напряжения на контактах питания датчика при включенном зажигании. Допустимое отклонение – не более ±0,2 В от номинальных 5 В или 12 В в зависимости от типа датчика. Несоответствие говорит о необходимости диагностики питающей цепи.

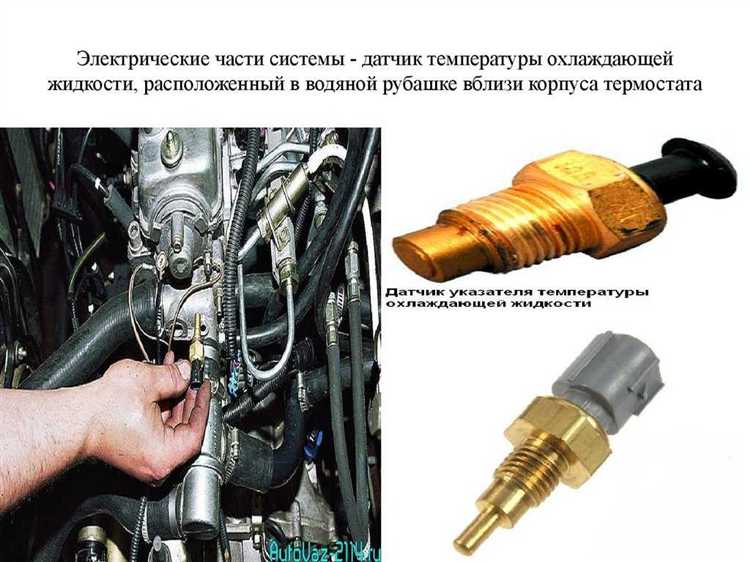

Порядок подключения датчика к штатной или дополнительной проводке

Перед началом работы отключите минусовую клемму аккумулятора. Это исключит короткое замыкание при подключении.

Если датчик устанавливается вместо штатного:

1. Определите точное место расположения штатного датчика на корпусе двигателя или в патрубке системы охлаждения.
2. Отсоедините старый датчик, соблюдая аккуратность, чтобы не повредить резьбу или корпус патрубка.
3. Установите новый датчик с использованием термостойкого герметика или медной шайбы при необходимости. Не превышайте рекомендованный момент затяжки (обычно 15–20 Н·м).
4. Подключите проводку к разъёму. При несовместимости разъёмов используйте переходник или замените ответную часть фишки.

Если используется дополнительный датчик:

1. Выберите место врезки в систему – чаще всего это алюминиевый Т-образный адаптер, устанавливаемый в разрез верхнего или нижнего патрубка радиатора.
2. Отключите и слейте часть охлаждающей жидкости до уровня ниже места установки.
3. Разрежьте патрубок, вставьте адаптер с посадочным отверстием под датчик, зафиксируйте хомутами.
4. Установите датчик в адаптер, обеспечив герметичность соединения.
5. Проложите провод от датчика до контрольного прибора или ЭБУ, избегая контакта с движущимися и нагревающимися частями.
6. Подключите питание (+12 В) через предохранитель (не более 5 А) и массу на кузов или двигатель.

Для надёжного контакта используйте обжатые клеммы, термоусадочную трубку и изоленту. Проверка работы выполняется после полной сборки и заливки охлаждающей жидкости. При включении зажигания индикатор температуры должен реагировать в течение 1–2 минут.

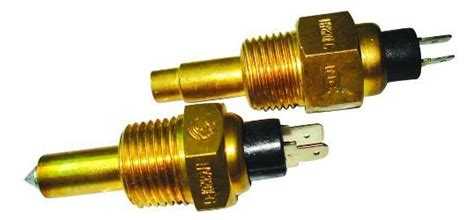

Настройка отображения температуры на приборной панели или внешнем дисплее

Если штатная панель не отображает температуру напрямую, можно использовать внешний дисплей на базе Arduino или ESP32. Подключение осуществляется к выходу датчика, при этом требуется установить делитель напряжения, чтобы привести уровень сигнала к диапазону, безопасному для АЦП микроконтроллера (0–3.3 В или 0–5 В в зависимости от модели).

В коде микроконтроллера необходимо прописать калибровочную таблицу, соответствующую характеристикам термистора, например, NTC 10k при 25°C. Для повышения точности рекомендуется использовать термистор с известным B-коэффициентом (например, 3950) и применять формулу Штейнхарта-Харта для расчета температуры.

В автомобилях с LIN-шиной передача данных сложнее – потребуется адаптер LIN-to-UART и парсинг пакетов по известному протоколу производителя. Без доступа к документации оптимальнее использовать внешний дисплей с прямым подключением к датчику.

Дополнительно стоит реализовать визуальные и звуковые оповещения при превышении заданного температурного порога. Это позволяет предотвратить перегрев двигателя в реальном времени.

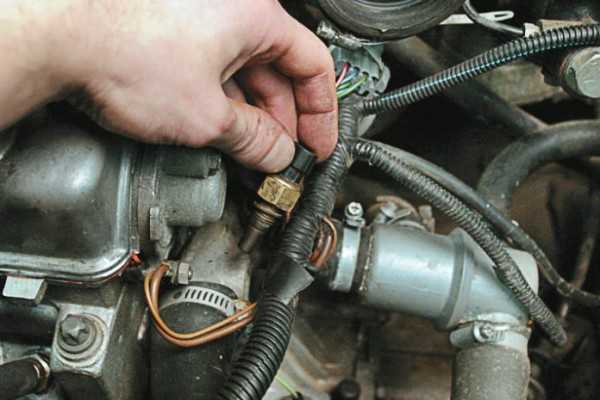

Диагностика неисправностей после установки датчика

Используйте мультиметр для измерения сопротивления датчика при комнатной температуре. Для типичных термисторов сопротивление должно находиться в диапазоне от 2 кОм до 10 кОм. Значения вне этих пределов свидетельствуют о неисправности датчика.

Проверка целостности цепи: отключите разъем датчика и замкните контакты проводов между собой. При этом индикатор температуры на панели должен показать максимально низкое значение, имитируя исправный датчик.

Если после установки и проверок система фиксирует ошибку, считывайте код неисправности через диагностический сканер. Ошибки с кодами, связанными с датчиком температуры (например, P0115-P0119), указывают на неправильные параметры или обрыв цепи.

Для выявления неисправностей в работе датчика в динамике замерьте напряжение на выходе при различных температурах охлаждающей жидкости. Сигнал должен плавно изменяться в зависимости от нагрева, резкие скачки указывают на короткое замыкание или плохой контакт.

При обнаружении ошибок также стоит проверить состояние разъема и проводки на предмет механических повреждений, а также проконтролировать отсутствие коррозии в месте установки датчика.

Вопрос-ответ:

Как правильно подключить датчик температуры охлаждающей жидкости к бортовому компьютеру автомобиля?

Подключение датчика требует аккуратности: сначала отключите аккумулятор, чтобы избежать короткого замыкания. Найдите штатное место установки датчика на двигателе, обычно в корпусе термостата или блоке цилиндров. Подсоедините разъемы согласно схеме, обращая внимание на полярность и тип контактов. После подключения проверьте надежность крепления и целостность проводки. Затем включите зажигание и убедитесь, что показания датчика отображаются на приборной панели или в диагностической программе.

Какие основные признаки неправильного подключения или неисправности датчика температуры охлаждающей жидкости?

Если датчик подключен неправильно или неисправен, могут проявляться следующие симптомы: нестабильная работа двигателя, повышенный расход топлива, неверные показания температуры на приборной панели, а также включение индикатора «Check Engine». В некоторых случаях двигатель может не выходить на оптимальную рабочую температуру, что приводит к снижению эффективности работы системы охлаждения.

Можно ли самостоятельно заменить датчик температуры охлаждающей жидкости, и какие инструменты для этого понадобятся?

Замена датчика вполне выполнима своими силами при наличии базовых навыков работы с автомобилем. Для этого потребуется набор гаечных ключей или головок, возможно, отвертка и пассатижи. Перед началом работы нужно отключить аккумулятор и дать двигателю остыть, чтобы избежать ожогов. Снимите старый датчик, аккуратно отсоедините разъемы и замените его новым. После установки проверьте герметичность и правильность подключения.

Какие ошибки часто допускают при подключении датчика температуры и как их избежать?

Частые ошибки включают неправильное подключение проводов, отсутствие надежного контакта, повреждение разъемов и неучет типа датчика, совместимого с конкретной маркой автомобиля. Чтобы избежать проблем, рекомендуется внимательно изучить инструкцию по установке, использовать подходящие инструменты и проверять целостность проводки. Также важно не допускать попадания грязи или влаги в соединительные узлы.

Как влияет качество подключения датчика температуры на работу двигателя и систему охлаждения?

Надежное подключение датчика обеспечивает корректную работу системы управления двигателем, включая регулировку подачи топлива и работу вентилятора радиатора. Если сигнал датчика нестабилен или отсутствует, система не сможет правильно оценить температуру, что может привести к перегреву или переохлаждению двигателя. Это снижает эффективность работы и может вызвать поломки, поэтому качество соединений напрямую отражается на надежности и долговечности узлов автомобиля.
