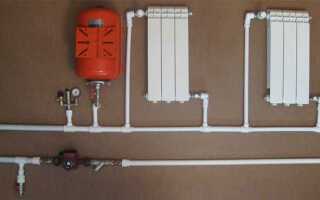

Полипропиленовые трубы всё чаще используются в системах отопления благодаря их устойчивости к коррозии, долговечности и простой технологии монтажа. Однако подключение радиатора к такой системе требует точного соблюдения технологических норм – ошибки на этом этапе могут привести к неравномерному нагреву, утечкам и преждевременному выходу из строя соединений.
Для соединения радиатора с полипропиленовой разводкой применяются фитинги с металлическими вставками и накидными гайками типа «американка». Это обеспечивает надёжную разъёмную связь, выдерживающую давление до 25 атмосфер и температуру до 95 °C. Обязательное условие – использование армированных труб (стекловолокном или алюминием), которые минимизируют линейное расширение при нагреве.
Перед сваркой трубы необходимо тщательно обрезать и зачистить торцы. При использовании армированных труб с алюминиевым слоем требуется дополнительная операция – снятие фаски и зачистка слоя армирования. Нагрев паяльника устанавливается строго в диапазоне 250–270 °C, а время прогрева зависит от диаметра трубы: для 25 мм – 7 секунд, для 32 мм – 8–10 секунд.
Грамотное подключение батареи предполагает использование запорной арматуры на входе и выходе радиатора. Это позволяет отключать его без остановки всей системы и упрощает обслуживание. Также рекомендуется установка автоматического или ручного воздухоотводчика, особенно при верхней подаче теплоносителя.
Выбор типа полипропиленовых труб для системы отопления
Для подключения батареи к полипропиленовым трубам критически важно выбрать трубы, рассчитанные на высокие температуры и давление. Подходят только армированные трубы, так как неармированные изделия деформируются при температуре выше 70 °C и подвержены значительному линейному расширению.
Полипропиленовые трубы с алюминиевой фольгой (PPR-AL) – оптимальный вариант для отопления. Они устойчивы к температуре до 95 °C и давлению до 10 бар. Алюминиевая прослойка снижает коэффициент линейного расширения в 5 раз по сравнению с неармированными трубами. Монтаж требует зачистки перед сваркой, но обеспечивает надежное соединение.
Стекловолоконно-армированные трубы (PPR-FB, PPR-GF) легче в установке – не требуют зачистки. Они устойчивы к температуре до 90 °C, прочны и имеют стабильную геометрию. Однако их тепловое расширение выше, чем у алюминиевых, что требует более точного расчета компенсаторов.
Для однотрубных и двухтрубных систем отопления с высокой температурой теплоносителя предпочтительнее использовать PPR-AL. В системах с пониженной температурой (до 70 °C) допустимо применение труб с армированием стекловолокном.
Минимальный диаметр трубы для подключения радиатора – 20 мм при типовом расходе теплоносителя. При использовании циркуляционного насоса можно уменьшить диаметр до 16 мм, но только при коротких трассах и малой мощности радиатора.
Необходимые фитинги и переходники для подключения радиатора
Для надёжного подключения радиатора отопления к системе из полипропиленовых труб требуется строго определённый набор фитингов, соответствующих диаметру трубопровода и типу подключения батареи.
- Муфты переходные – используются при переходе с полипропиленовой трубы на металлическую резьбу радиатора. Наиболее распространённые варианты: с внутренней или наружной латунной вставкой, диаметры 20×1/2″, 25×3/4″.
- Углы с резьбой – обеспечивают поворот трубы к радиатору под углом 90°. Применяются в случаях, когда труба идёт вдоль стены. Выпускаются с внутренней или наружной резьбой.

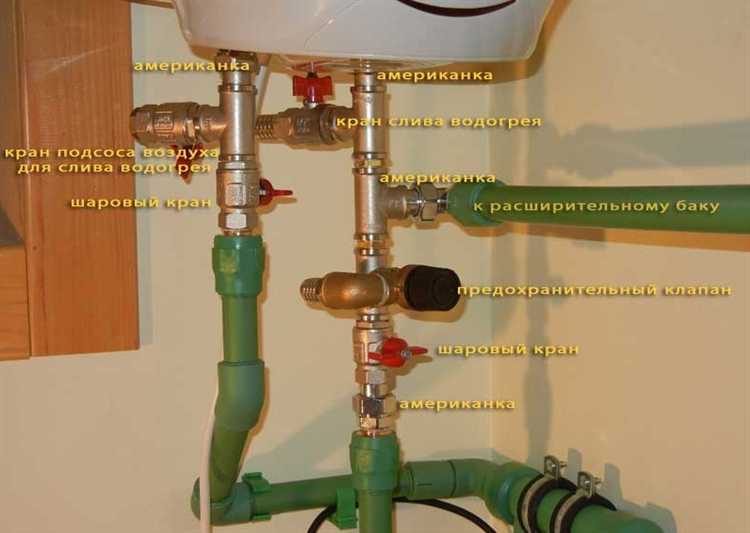

- Американки (разъёмные соединения) – обязательны для удобного демонтажа радиатора. Лучше выбирать латунные или бронзовые модели с прокладкой из термостойкого материала (например, паронита).
- Тройники полипропиленовые – применяются для подключения радиатора к стояку по схеме с нижней или боковой подводкой. Выбирать с учетом направления потока и диаметра трубопровода.

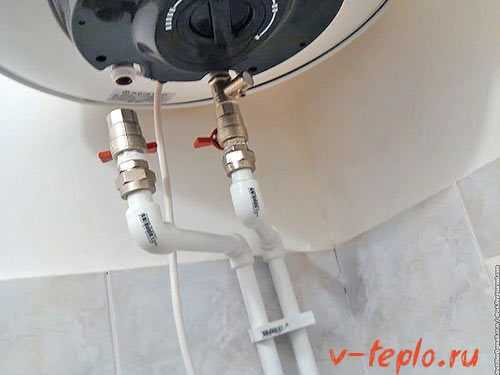

- Шаровые краны – устанавливаются перед радиатором для перекрытия потока воды. Используются модели с внутренней/наружной резьбой под американку, диаметр зависит от магистрали – обычно 1/2″ или 3/4″.
- Запорные и терморегулирующие клапаны – позволяют управлять температурой радиатора. Для полипропиленовых систем требуются модели с резьбовым подключением под соответствующую американку.
Все соединения должны быть выполнены при помощи сварки полипропилена или с использованием надёжных резьбовых уплотнителей (лен, паста, фум-лента) в зависимости от конструкции фитинга. Применение некачественных переходников приводит к протечкам и нарушению герметичности системы.

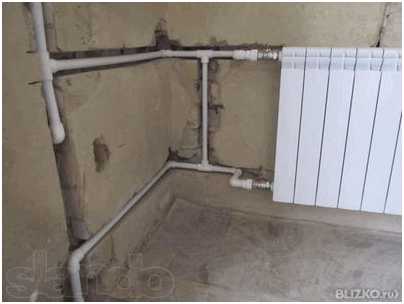

Разметка и подготовка мест соединения труб с батареей
Перед разметкой отключите стояк отопления и слейте воду из системы. Убедитесь в отсутствии давления и остаточного нагрева на участке подключения.
Для точной разметки сначала установите радиатор на штатные крепления. Используйте строительный уровень по верхней грани батареи. Оси патрубков должны быть строго горизонтальны и совпадать с трассой трубопровода.
Измерьте расстояние от центра каждого патрубка до пола и до ближайшей стены. Эти размеры перенесите на участок прокладки труб. Разметьте точки выхода труб из стены или пола. Расстояние от стены до центра трубы: минимум 35 мм при наружной разводке, 50–60 мм при скрытой подводке через гильзы.
Учитывайте компенсационные зазоры: не прижимайте трубы вплотную к стене или к радиатору. Минимальный зазор – 10 мм. При использовании фитингов с накидными гайками учитывайте длину сборки в собранном состоянии.
После разметки подготовьте соединения. Очистите патрубки батареи от накипи и старого герметика металлической щеткой. Если применяется резьбовое соединение, проверьте состояние резьбы и при необходимости восстановите ее метчиком соответствующего диаметра.
Концы полипропиленовых труб перед сваркой обрежьте труборезом строго под прямым углом. Края зачистите фаскоснимателем, чтобы исключить деформации при сварке. Перед пайкой обезжирьте соединяемые поверхности изопропиловым спиртом или специализированным очистителем для пластика.
Правильная пайка полипропиленовых труб и фитингов
Пайка полипропиленовых труб требует соблюдения точных температурных и временных параметров. При температуре нагревателя 260 °C трубу и фитинг нагревают строго по времени, зависящему от диаметра. Например, при Ø20 мм – 5 секунд, Ø25 мм – 7 секунд, Ø32 мм – 8 секунд. Превышение времени приведёт к деформации, недостаток – к негерметичному соединению.
Перед пайкой обязательно очистить трубы от пыли и обезжирить соединяемые поверхности. Глубина ввода трубы в фитинг должна соответствовать стандарту: Ø20 мм – 14–15 мм, Ø25 мм – 15–17 мм, Ø32 мм – 17–18 мм. Глубину желательно отметить маркером для точного контроля при вставке после нагрева.
Нагретые элементы соединяют без проворота, одним движением, с усилием, не доходя до отметки 1–2 мм. Задержка в этом положении – 4–6 секунд до частичного остывания. Далее соединение оставляют неподвижным минимум на 2 минуты. Полная стабилизация – не менее 15 минут до подачи давления.
Пайка осуществляется только на чистом, ровном участке, при температуре воздуха от +5 °C до +35 °C. При работе зимой, материалы выдерживают в помещении минимум 2 часа. Для труб, армированных фольгой, требуется зачистка слоя по всей глубине пайки.
Нельзя использовать механическую силу для совмещения криво обрезанных концов – требуется точная перпендикулярная резка специальными ножницами. При монтаже на отопление обязательна проверка всех соединений под давлением 1,5 от рабочего (обычно около 6 бар) с выдержкой не менее 30 минут.

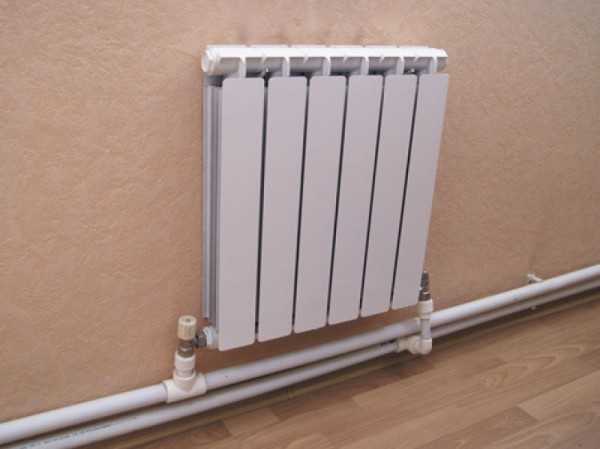

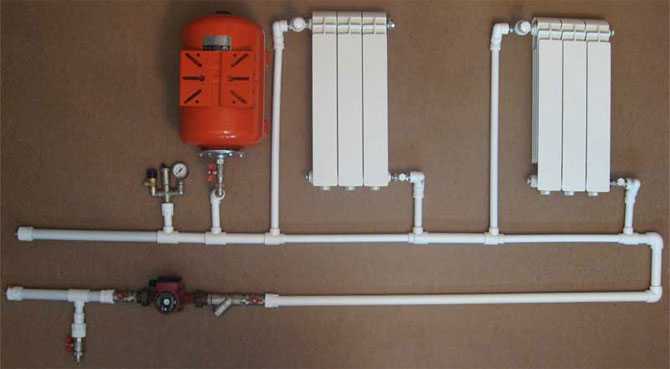

Установка радиатора с учетом уклона и уровня
Перед монтажом радиатора необходимо обеспечить строго горизонтальное положение по уровню. Используется строительный уровень длиной не менее 60 см. Допустимое отклонение – не более 1 мм на 1 м длины прибора. Нарушение горизонтали приводит к неравномерному прогреву секций и шуму в системе.

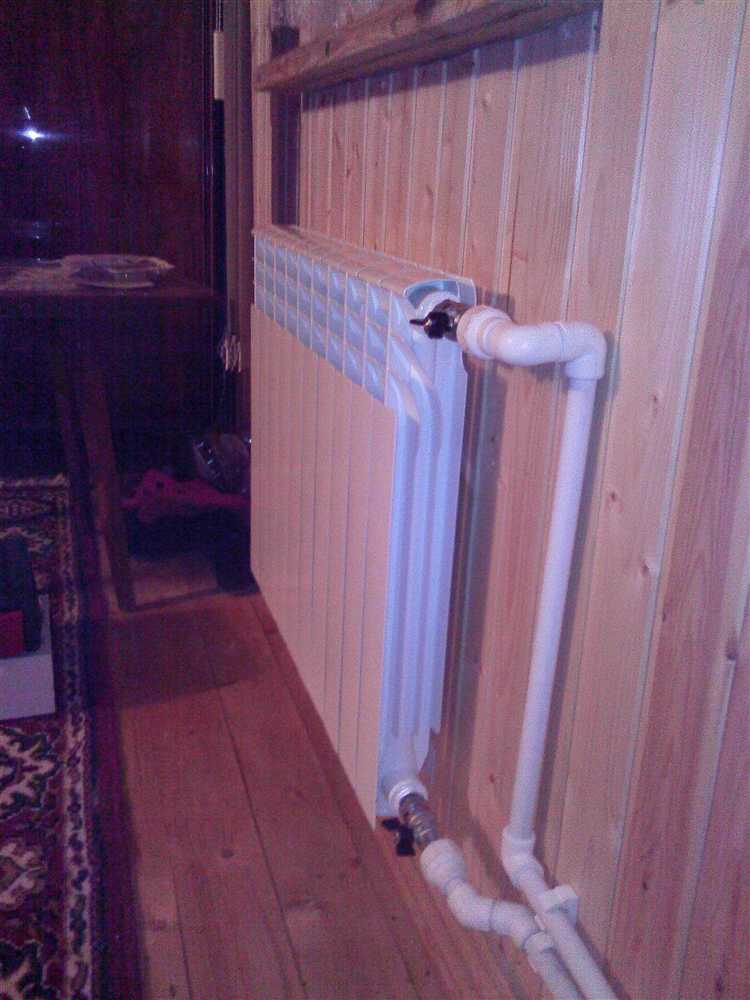

При подключении боковым способом верхняя и нижняя оси радиатора должны быть строго параллельны полу. При диагональной схеме – особое внимание на вертикальность стояков и одинаковую длину труб подключения. При использовании полипропиленовых труб необходимо учитывать их термическое расширение и не допускать натяга при соединении с радиатором.
Уклон трубопровода от радиатора к стояку при самотечной системе должен составлять 3–5 мм на метр, чтобы избежать воздушных пробок. В принудительных системах с насосом уклон менее критичен, но его наличие улучшает слив и заполнение системы.
Крепление радиатора выполняется строго после проверки уровня. Для секционного прибора длиной до 10 секций используются минимум два верхних и один нижний кронштейн. Кронштейны крепятся с учётом возможности теплового расширения: зазор между стеной и радиатором не менее 3 см.
Проверка герметичности соединений после монтажа
После подключения батареи к полипропиленовым трубам необходимо выполнить опрессовку системы. Для этого используется вода под давлением, превышающим рабочее на 25–50%. Например, если система рассчитана на 3 бара, проверка проводится при 4–4,5 бара.
Перед подачей давления перекрываются все краны, за исключением участка, который тестируется. Вода заливается медленно, с контролем заполнения трубопровода во избежание воздушных пробок. После заполнения системы насосом создаётся нужное давление, которое фиксируется манометром.
Допустимое падение давления за 30 минут не должно превышать 0,1 бара. Любое отклонение – признак негерметичного соединения. Внимательно осматриваются все сварные и резьбовые участки: наличие влаги, капель или запотевания указывает на дефект.
Особое внимание следует уделить переходам металл-полипропилен. При неправильной установке фитингов возможны протечки даже при визуально корректном соединении.
После успешного завершения испытания давление сбрасывается, а система промывается. Только после этого допускается ввод в эксплуатацию отопления.
