Определение резьбы на кране требует точности и минимального набора инструментов. Важно сразу установить тип резьбы – метрическая, дюймовая или трубная, так как от этого зависит выбор уплотнителей и переходников. Самый эффективный способ – измерить наружный или внутренний диаметр резьбы штангенциркулем с точностью до 0,1 мм и сверить данные с нормативами.
Шаг первый: внимательно осмотрите резьбу на наличие повреждений и замеряйте диаметр в нескольких точках, чтобы исключить деформации. Несовпадение диаметра более 0,2 мм говорит о дефекте или нестандартном исполнении.
Шаг второй: подсчитайте количество витков на один дюйм или на 10 мм, используя линейку с делениями 1 мм. Для быстрого подсчёта идеально подходит специальный резьбомер – он позволяет за секунды определить шаг резьбы и её тип.
Для проверки резьбы также используйте образцы или калибры – они гарантируют стопроцентное совпадение. Соблюдение этой методики позволяет избежать ошибок при подборе деталей и ускоряет монтаж сантехники без лишних затрат.
Определение типа резьбы по внешнему виду крана
Резьба на кране отличается формой и расположением витков. Метрическая резьба имеет ровные, симметричные витки с углом 60°, их шаг соответствует стандартам ISO и обычно указан на корпусе крана. Коническая резьба заметно сужается к концу, что обеспечивает плотное соединение при закручивании. У трубной цилиндрической резьбы витки кажутся более округлыми и глубокими, с углом около 55°, характерным для трубных стандартов BSP или NPT.
Внешний диаметр резьбы помогает определить её тип: метрическая обычно совпадает с номинальным диаметром крана (например, 15 мм или 20 мм), а трубная резьба часто немного меньше, что видно при измерении штангенциркулем. Важно оценить шаг резьбы – на метрической он может варьироваться от 1 до 2 мм, тогда как трубная резьба более крупная и менее плотная.
Также стоит обратить внимание на конец резьбы. Коническая трубная резьба заканчивается сужением, визуально заметным на глаз или ощутимым при прикосновении, тогда как цилиндрическая резьба имеет ровный край без сужения. Эти визуальные признаки позволяют быстро определить тип резьбы без специальных инструментов, что значительно облегчает подбор соответствующих фитингов и уплотнителей.

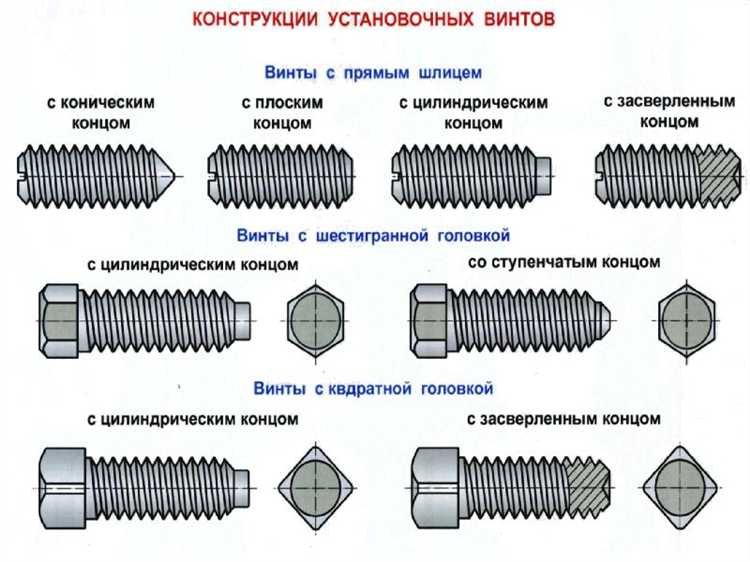

Использование резьбомера для измерения шага резьбы
Резьбомер – специализированный инструмент с комплектом пластин или шаблонов, каждый из которых соответствует конкретному шагу резьбы. Для измерения шага необходимо подобрать пластину, максимально совпадающую с профилем и расстоянием между витками резьбы на кране.
Начинайте с грубой оценки шага визуально, затем последовательно прикладывайте пластины резьбомера к наружной или внутренней резьбе крана. Правильный выбор пластины обеспечивается плотным прилеганием без зазоров и перекосов. Если пластина входит свободно, шаг резьбы меньше, если не входит – больше.
Для точности измерения необходимо осмотреть несколько витков резьбы по всей длине, учитывая возможный износ или деформации. Если резьба грязная или повреждена, очистите и аккуратно зачистите витки перед измерением.
Фиксируйте идентификатор пластин резьбомера, который идеально совпал с резьбой, это и будет точный шаг резьбы. Обычно на резьбомерах указаны значения в миллиметрах для метрической резьбы и в нитях на дюйм для дюймовой.
После определения шага с помощью резьбомера рекомендуется сверить результат с паспортными данными крана или стандартами для подтверждения правильности замера.
Как правильно измерить диаметр резьбы на кране
Для точного определения диаметра резьбы необходимо использовать штангенциркуль с точностью не менее 0,05 мм.
- Очистите резьбу от загрязнений и остатков герметика, чтобы избежать ошибок при измерении.
- Измерьте внешний диаметр резьбы (для наружной резьбы) – замер делается по самым выступающим точкам витков.
- Для внутренней резьбы (например, на внутреннем отверстии крана) измерьте внутренний диаметр по самым широким участкам между витками.
- Проведите замеры в нескольких точках по окружности, чтобы выявить возможные отклонения или износ.
- Среднее значение всех измерений будет реальным диаметром резьбы.
Важный момент – диаметр резьбы обычно совпадает с условным обозначением резьбы (например, 1/2″ – примерно 21,3 мм внешний диаметр для трубной резьбы).
Если нет штангенциркуля, используйте стандартные калибровочные кольца или резьбомер для сопоставления с известными размерами.
Различия между метрической и дюймовой резьбой на кранах
Метрическая резьба измеряется в миллиметрах, стандартный шаг для кранов – 1,0 или 1,5 мм при диаметре от 10 до 50 мм. Диаметр указывается как внешнее или внутреннее значение резьбы (например, М20 означает 20 мм). Важна точность измерения диаметра штангенциркулем или резьбовым калибром для определения.
Дюймовая резьба обозначается в дюймах, например 1/2″, 3/4″. Для кранов чаще всего встречается BSP (British Standard Pipe) с углом профиля 55° или NPT с углом 60°. Диаметры и шаги здесь не совпадают с метрическими, например 1/2″ BSP имеет наружный диаметр около 21 мм, но шаг резьбы отличается.
Главное отличие – форма профиля и угол резьбы. Метрическая резьба – треугольная с углом 60°, BSP – трапецеидальная с углом 55°. Это делает невозможным плотное соединение элементов разных систем без переходников.
Для быстрой идентификации рекомендуется измерять диаметр и шаг резьбы и сверять с таблицами стандартов. Использование универсальных калибров упрощает проверку. При сомнениях в типе резьбы лучше подобрать переходник или заменить элемент на соответствующий стандарту изделия.

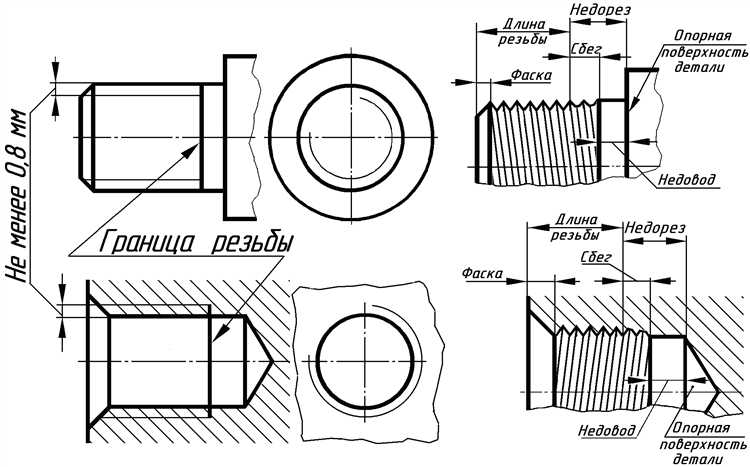

Определение внутренней и наружной резьбы крана
Для точного определения типа резьбы крана необходимо осмотреть место соединения. Наружная резьба расположена на внешней цилиндрической поверхности детали и имеет выступающие витки. Внутренняя резьба находится внутри отверстия и имеет впадины по спирали. Кран с наружной резьбой обычно вкручивается в фитинг с внутренней резьбой, и наоборот.
Для измерения наружной резьбы применяют штангенциркуль – измеряют внешний диаметр резьбы, фиксируя максимальное значение. Далее по стандартам (например, ГОСТ 6357-81 для трубной резьбы) сверяют диаметр и шаг резьбы с таблицами. Для проверки шага резьбы используется резьбовой калибр или штангенциркуль с микрометром – расстояние между вершинами соседних витков должно соответствовать заявленному шагу.
При определении внутренней резьбы измеряют внутренний диаметр отверстия с помощью штангенциркуля, ориентируясь на минимальный диаметр резьбы (диаметр впадин). Для точного определения шага применяют резьбовые калибры – проходные и непроходные, соответствующие конкретным типам резьбы (метрической, трубной, дюймовой). Если калибров нет, можно использовать шаблон с образцами разных шагов резьбы.
Важно помнить, что при измерении внутренней резьбы нужно исключить заусенцы и загрязнения, иначе показания будут неточными. Для повышения точности измерений лучше несколько раз проверять значения и сверять с таблицами стандарта резьбы, применимой к вашему крану.
Проверка направления резьбы: правая или левая
Определение направления резьбы выполняется по движению при вкручивании. Правая резьба затягивается по часовой стрелке, левая – против часовой. Для проверки возьмите кран и попробуйте вращать его на соединительном элементе. Если кран затягивается при вращении по часовой стрелке, резьба правая.

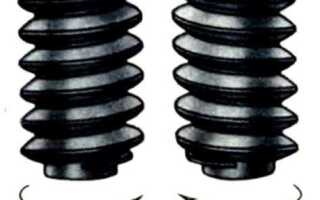

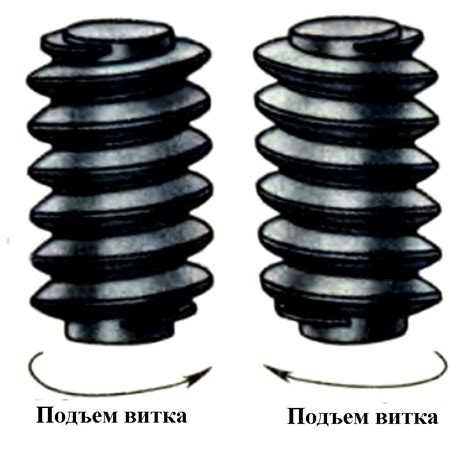

Для точности возьмите небольшой участок резьбы и визуально определите наклон витков: при правой резьбе витки поднимаются слева вниз направо вверх, у левой – наоборот. Это заметно при увеличении или при помощи увеличительного стекла.
Если доступ к вращению ограничен, можно использовать зубчик отвертки или тонкий предмет, помещённый вдоль витков. При движении по часовой стрелке по направлению резьбы предмет будет подниматься по виткам при правой резьбе и опускаться при левой.
Для стальных и латунных кранов стандартно применяется правая резьба, левая встречается на специальных элементах для предотвращения самопроизвольного отвинчивания. Запомните это, чтобы при быстрой оценке не ошибиться.
Подбор инструмента по типу резьбы крана
Правильный выбор инструмента зависит от типа и размера резьбы, что позволяет избежать повреждений и повысить скорость работы.
- Метрическая резьба (М) – стандартный шаг от 0,5 до 2 мм. Для контроля используйте метрический резьбомер или штангенциркуль. Подходят гаечные ключи с четким размером под ключ, лучше с тонкими губками для плотного захвата.
- Дюймовая резьба (G, BSP, NPT) – характеризуется шагом в долях дюйма и конусностью (NPT). Определите резьбу с помощью калибра или шаблона дюймовых резьб. Для монтажа необходимы трубные ключи с захватом за плоскости, желательно с защитой от среза кромок.
- Внешняя резьба – применяйте гаечные или разводные ключи с регулятором, которые позволяют настроить размер под резьбу без перекосов.
- Внутренняя резьба – используйте торцевые головки или специальные ключи для фитингов, обеспечивающие равномерное усилие без деформации кромок.
Для точного подбора инструмента измерьте диаметр и шаг резьбы, затем выберите ключ с минимальным запасом по размеру, чтобы исключить люфт. Использование универсальных разводных ключей оправдано только при отсутствии специализированного инструмента и требует аккуратности.
Советы по быстрой идентификации резьбы без специальных приборов
Измерение диаметра. Используйте обычную линейку или штангенциркуль для измерения наружного диаметра резьбы с точностью до 0,5 мм. Для трубной дюймовой резьбы диаметр обычно кратен 25,4 мм (1 дюйм), метрическая резьба выражается в миллиметрах и совпадает с наружным диаметром.

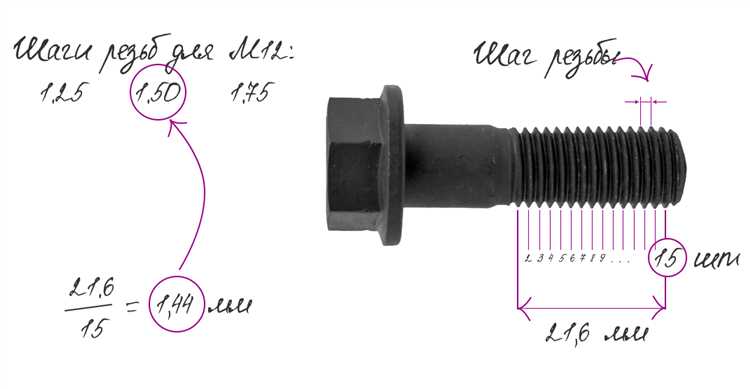

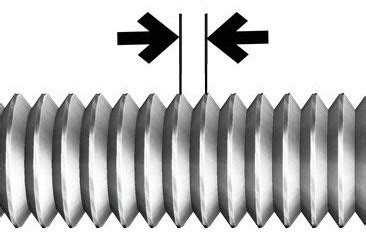

Определение шага резьбы. Посчитайте количество витков на 10 мм или измерьте расстояние между 3-5 витками, затем разделите на количество интервалов. Например, если 5 витков занимают 8 мм, шаг резьбы – 1,6 мм. Трубные резьбы часто имеют шаг 1,27 мм, 1,5 мм или больше, метрические – чаще мельче 1,5 мм.
Форма профиля. Визуально оцените профиль резьбы: метрическая имеет треугольный профиль с углом 60°, трубная резьба BSP и NPT – с закруглёнными гребнями. Это поможет исключить несовместимые типы.
Маркировка на корпусе крана. Ищите обозначения типа резьбы, например, «G1/2» – британская трубная, «M20» – метрическая. Такая маркировка позволяет быстро определить основные параметры без измерений.
Примерка к стандартным деталям. Попробуйте вкрутить или накрутить фитинг с известным типом резьбы. Если соединение плотное и без люфта, тип и размер совпадают.
Вопрос-ответ:
Как быстро определить тип резьбы на кране без специальных инструментов?
Для быстрой проверки резьбы на кране можно использовать простой метод: внимательно осмотреть её визуально, сравнить с образцами резьб, которые есть в домашних условиях (например, гайки или болты с известным типом резьбы). Если резьба наружная, попробуйте аккуратно вкрутить в неё подходящую по диаметру муфту или фитинг. При правильном совпадении резьба «садится» без усилий. Это позволит определить, метрическая ли резьба или дюймовая, а также её шаг. Такой способ удобен при отсутствии специальных мерительных инструментов.
Как измерить шаг резьбы на кране с помощью обычной линейки?
Чтобы измерить шаг резьбы, возьмите линейку с миллиметровыми делениями и посчитайте расстояние между соседними гребнями резьбы. Для точности измеряйте сразу несколько шагов — например, расстояние между пятью соседними гребнями, а затем разделите полученное значение на их количество (в нашем случае на 5). Так получится средний шаг резьбы. Этот метод поможет отличить мелкий шаг от крупного, что важно для выбора подходящего соединения.
Чем метрическая резьба отличается от дюймовой на кранах, и как это определить на практике?
Главное отличие между метрической и дюймовой резьбой — единицы измерения: метрическая указывается в миллиметрах, дюймовая — в дюймах. Кроме того, дюймовая резьба обычно имеет более крупный шаг. Чтобы определить тип, измерьте диаметр и шаг резьбы. Если значения легко переводятся в миллиметры и соответствуют метрическим стандартам (например, М20×1.5), значит, резьба метрическая. Если шаг резьбы не совпадает с метрическими значениями, скорее всего, это дюймовая. Иногда помогает сравнение с резьбами других изделий или использование таблиц стандартов.
Можно ли определить тип резьбы на кране без разборки и снятия крана с трубы?
Да, это возможно. Для этого достаточно внимательно осмотреть доступную часть резьбы, чтобы оценить её диаметр и шаг. Можно использовать штангенциркуль или линейку, чтобы измерить видимую часть. Если доступа мало, попробуйте аккуратно приложить к резьбе специальную шаблонную пластину или приложить другие резьбовые детали для проверки совпадения. Такой подход позволяет получить приблизительное представление о типе резьбы, не снимая кран с трубы.
Какие наиболее частые ошибки возникают при определении резьбы на кране, и как их избежать?
Одна из распространённых ошибок — неправильное измерение шага, когда считают расстояние между частями резьбы только на одном участке, а не усредняют по нескольким. Также бывает, что измеряют диаметр не по наружной резьбе, а по внутренней поверхности, что приводит к неточным данным. Еще одна ошибка — путаница между дюймовыми и метрическими параметрами из-за незнания стандартных значений. Чтобы избежать ошибок, рекомендуется использовать точные инструменты и сверяться с таблицами стандартов, а при сомнениях — консультироваться с опытными специалистами или применять тестовые детали.
Как быстро определить размер резьбы на кране без специальных инструментов?
Для быстрой проверки размера резьбы можно использовать обычную линейку или штангенциркуль. Измерьте наружный диаметр резьбы и подсчитайте количество витков на определённом участке, например, на 1 см. Это поможет определить шаг резьбы. Сравнив полученные данные с таблицами стандартных резьб, вы узнаете точный размер. Такой метод подходит, если под рукой нет резьбомера или других профессиональных приборов.
Какие признаки помогают отличить метрическую резьбу от дюймовой на кране?
Метрическая резьба отличается тем, что её параметры указаны в миллиметрах: шаг и диаметр измеряются в мм. Дюймовая резьба измеряется в дюймах и имеет другие стандарты шага. Визуально дюймовая резьба обычно крупнее и отличается углом профиля витков. Если сравнить обе резьбы на одном кране, метрическая будет выглядеть более мелкой и плотной. Чтобы проверить, можно использовать таблицы соответствия резьб или приложить к резьбе стандартный образец.
