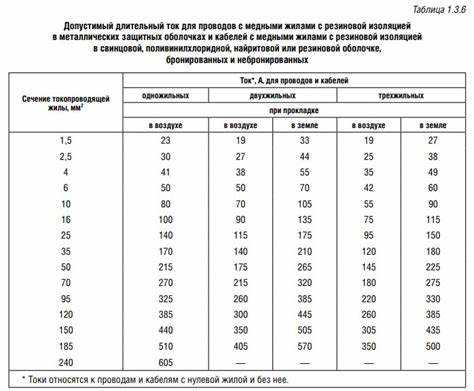

Как производится выбор сечения проводников по току нагрева

Определение правильного сечения проводника напрямую влияет на надежность электрической сети и безопасность эксплуатации. При выборе важно учитывать не только номинальный ток нагрузки, но и условия прокладки, материал проводника, а также допустимое повышение температуры изоляции. Например, медные жилы с сечением 2,5 мм² обычно выдерживают ток до 20 А при прокладке в воздухе, тогда как в кабельных лотках этот показатель снижается.

Тепловое сопротивление изоляции ограничивает максимальную температуру, обычно не превышающую 70–90 °C для стандартных ПВХ-изоляторов. Превышение этих значений приводит к ускоренному старению изоляции и увеличению риска коротких замыканий. При расчетах допустимого тока необходимо использовать поправочные коэффициенты на условия эксплуатации, такие как наличие нескольких кабелей в пучке и температура окружающей среды.

Соблюдение норм по допустимому току нагрева снижает потери энергии и минимизирует вероятность перегрева. В большинстве технических регламентов рекомендуется выбирать сечение с запасом не менее 25 % от расчетного тока нагрузки, что обеспечивает долговечность и безопасность оборудования. Игнорирование этих требований ведет к частым отказам и повышенным затратам на обслуживание.

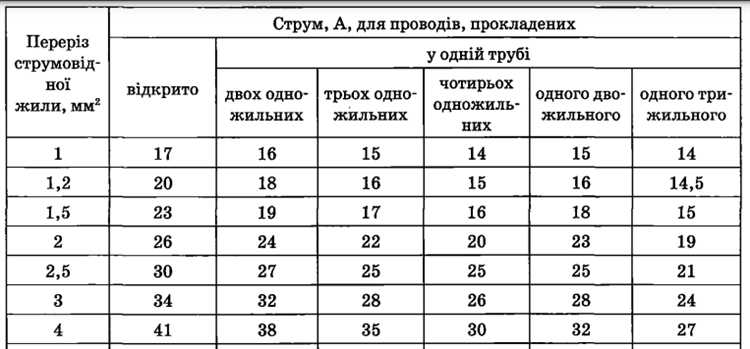

Расчет допустимого тока для медных и алюминиевых проводников

Допустимый ток проводника определяется исходя из его способности отводить тепловую энергию, не допуская перегрева изоляции и материала жилы. Для медных и алюминиевых проводников расчет ведется с учетом теплопроводности и электрического сопротивления материалов.

• Медные проводники: средняя теплопроводность меди составляет около 400 Вт/(м·К), что обеспечивает более эффективное рассеивание тепла. Для расчета допустимого тока учитывают сечение жилы и условия прокладки.
• Алюминиевые проводники: теплопроводность алюминия около 235 Вт/(м·К), что ниже меди почти в два раза. Это влияет на снижение допустимого тока для того же сечения по сравнению с медью.

Формулы расчета базируются на эмпирических коэффициентах и определяются с учетом следующих факторов:

1. Материал жилы (Cu или Al);
2. Площадь поперечного сечения;
3. Тип изоляции и максимальная допустимая температура (например, 70 °C для ПВХ, 90 °C для сшитого полиэтилена);
4. Условия прокладки: открыто, в трубе, в земле;
5. Количество параллельных жил и окружающая температура.

Для ориентировочного расчета допустимого тока можно использовать следующую формулу:

I_доп = k · S,

где I_доп – допустимый ток в амперах, S – площадь сечения в мм², k – коэффициент, зависящий от материала и условий эксплуатации.

• Для меди: k варьируется в диапазоне 5,5–7,5 А/мм² при стандартных условиях.
• Для алюминия: k составляет примерно 4,0–5,5 А/мм².

Уменьшение k необходимо при высоких температурах окружающей среды или при групповой прокладке проводников, чтобы избежать перегрева. При прокладке в воздухе коэффициенты выше, чем в земле или в трубах.

Для повышения точности расчетов рекомендуется использовать данные производителей и нормативные документы, учитывая реальные условия эксплуатации. При параллельном соединении жил суммарный ток равен сумме токов по каждой жиле, но с обязательной проверкой равномерности нагрузки и учета сопротивления соединений.

Влияние типа изоляции на выбор сечения кабеля

Тип изоляции определяет максимально допустимую рабочую температуру кабеля, что напрямую влияет на расчет сечения проводника по току нагрева. Разные изоляционные материалы имеют различные тепловые характеристики и пределы эксплуатации.

• ПВХ-изоляция (поливинилхлорид) выдерживает температуру до 70 °C. Для кабелей с ПВХ-изоляцией необходимо увеличивать сечение при эксплуатации в условиях повышенной температуры, чтобы не превышать допустимый нагрев.
• Полиэтиленовая изоляция (ПЭ) рассчитана на температуру до 90 °C. Это позволяет использовать кабели с меньшим сечением при той же нагрузке по сравнению с ПВХ, особенно в условиях умеренного нагрева.
• Силиконовая и резиновая изоляция выдерживают температуры до 120–150 °C, что дает возможность значительно уменьшить сечение при повышенных температурных режимах эксплуатации.
• Термостойкие материалы (например, с изоляцией из сшитого полиэтилена или фторполимеров) допускают рабочие температуры выше 150 °C, что особенно важно для кабелей, используемых в агрессивных средах или при высокой нагрузке.

При выборе сечения кабеля следует учитывать следующие рекомендации:

1. Определить максимально допустимую температуру эксплуатации кабеля по характеристикам изоляции.
2. Расчет допустимого тока вести с учетом температурного коэффициента, который зависит от типа изоляции.
3. Для кабелей с низкотемпературной изоляцией (ПВХ) предусмотреть запас сечения, особенно при прокладке в пучках или в зонах с ограниченной вентиляцией.
4. Для термостойких кабелей можно выбрать сечение ближе к минимально допустимому значению, что снижает стоимость и вес прокладки.
5. Использование кабелей с высокотемпературной изоляцией оправдано в условиях высокой плотности тока и ограниченного пространства, где охлаждение ограничено.

Таким образом, тип изоляции является ключевым фактором при подборе сечения, влияющим на безопасность и долговечность кабельной линии. Игнорирование температурных характеристик изоляции приводит к преждевременному износу и рискам перегрева.

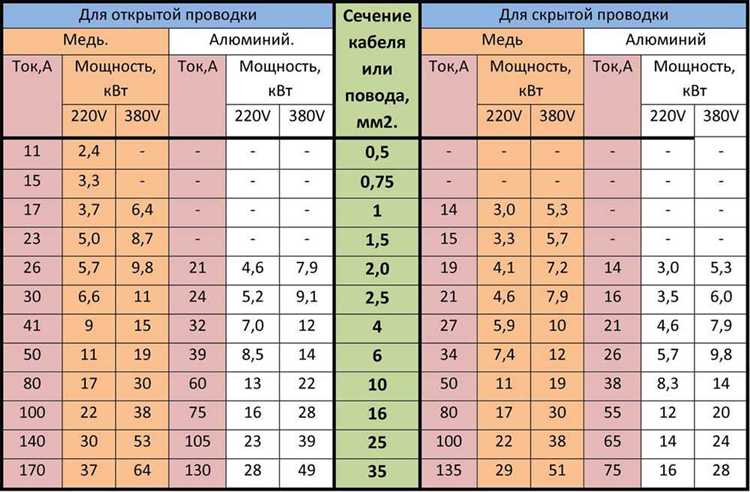

Как учитывать способ прокладки при определении сечения

Способ прокладки напрямую влияет на тепловой режим проводника и, соответственно, на допустимый ток нагрева. При выборе сечения необходимо учитывать тепловыделение и условия отвода тепла, так как они изменяют максимальный ток, который может проходить по кабелю без превышения температурного предела.

Прокладка в воздухе обеспечивает лучший теплоотвод, что позволяет использовать проводники меньшего сечения при одинаковой нагрузке. В закрытых каналах, трубах или внутри стен теплоотвод ухудшается, из-за чего допустимый ток снижается. Для кабелей, проложенных в пучках или близко друг к другу, суммарный тепловой эффект увеличивается, и это требует увеличения сечения.

При прокладке в земле теплопередача зависит от теплопроводности грунта и глубины заложения. В плотных влажных грунтах теплоотвод лучше, чем в сухих песчаных. При расчетах следует учитывать нормативные коэффициенты корректировки, которые уменьшают допустимый ток в зависимости от способа прокладки.

Например, нормативы часто предусматривают снижение допустимого тока на 10–30% при прокладке в трубе или лотке, и на 30–50% при групповом монтаже без вентиляции. В условиях перегрева, например при прокладке в изолированных каналах, сечение нужно увеличить минимум на одну ступень по стандартной серии.

В каждом случае необходимо обращаться к конкретным нормам и техническим регламентам, которые устанавливают поправочные коэффициенты для различных способов прокладки. Игнорирование этих факторов приводит к недооценке сечения и риску перегрева, что снижает надежность электросети.

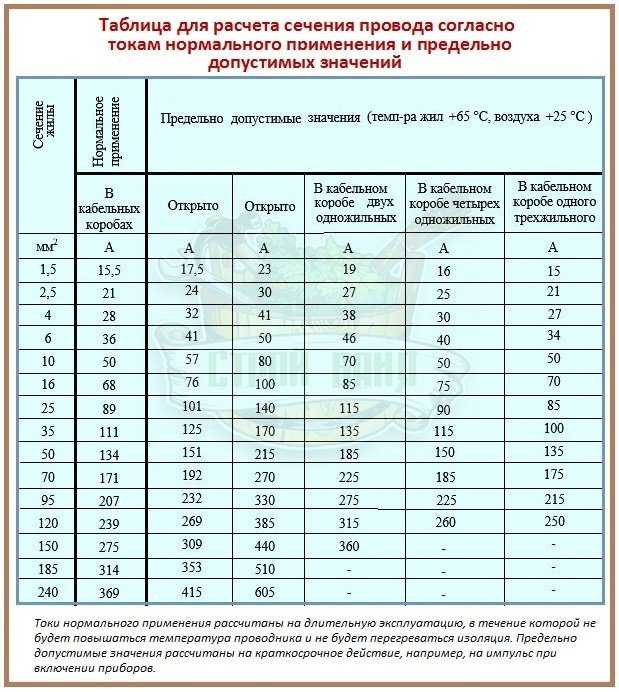

Корректировка сечения при групповой прокладке проводов

При групповой прокладке проводников в одном канале или жгуте их тепловыделение суммируется, что приводит к повышению температуры и снижению допустимого тока нагрева. В таких условиях номинальное сечение, рассчитанное для одиночного провода, требует увеличения с учётом коэффициентов коррекции.

Основные параметры, влияющие на корректировку: количество проводов, тип изоляции, способ прокладки и материал проводника. Например, при прокладке 2–3 проводов в жгуте коэффициент корректировки составляет примерно 0,8–0,9, а при 5 и более – снижается до 0,5–0,7.

Для меди при температуре окружающей среды 30°C и изоляции класса PVC при прокладке пяти и более жил в одной трубе сечение должно увеличиваться не менее чем на 40–50%. При алюминиевых проводах этот показатель выше из-за худшей теплопроводности – рекомендуется увеличение до 60%. При использовании изоляции с повышенной термостойкостью (например, XLPE) допускается меньший запас, но не менее 20%.

При отсутствии точных данных корректировку следует проводить по нормативам ПУЭ, используя коэффициенты 0,7–0,75 для групп от 4 до 6 жил и 0,5–0,6 для 7 и более. Важно учитывать, что чрезмерное снижение сечения может привести к перегреву и повреждению изоляции, а избыточное – к неоправданным затратам.

Рекомендуется проектировать с запасом по току не менее 10–15% от расчетного значения с учетом климатических условий и теплового режима. При высокой плотности прокладки в закрытых каналах учитывают также вентиляцию и теплоотвод, что влияет на конечный выбор сечения.

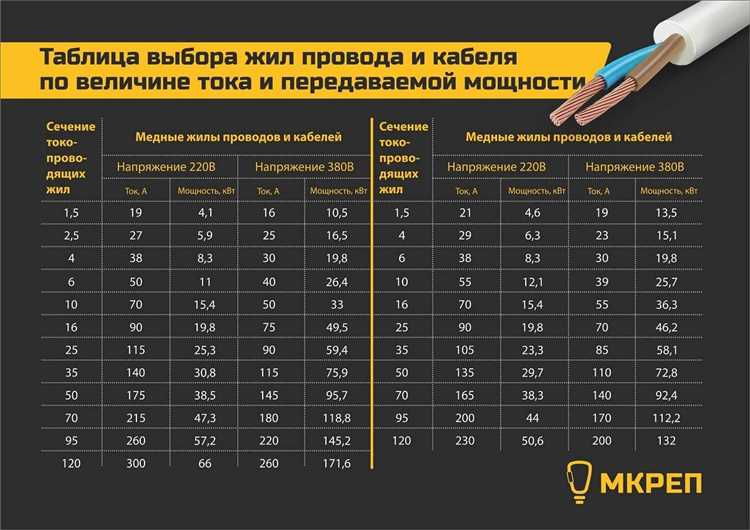

Выбор сечения с учетом длительности максимальной нагрузки

При выборе сечения проводника важно учитывать время, в течение которого нагрузка достигает максимального значения. Для кратковременных перегрузок допустимы большие токи без опасности повреждения изоляции и перегрева жилы, поскольку тепловая энергия не успевает накопиться в проводнике.

Для нагрузок длительностью менее 1 секунды можно использовать сечение, рассчитанное на номинальный ток без увеличения. Такой подход оправдан, например, при пусковых токах электродвигателей, когда длительность перегрузки ограничена и не вызывает значимого повышения температуры.

Если длительность максимальной нагрузки находится в диапазоне от 1 секунды до нескольких минут, следует применять корректирующий коэффициент к номинальному току, уменьшающий допустимый токовый запас. Например, при нагрузке до 10 минут допустимый ток может быть снижен на 20-30%, что отражается в увеличении сечения проводника.

При продолжительных перегрузках свыше 10 минут расчет сечения ведется с учетом полной тепловой устойчивости проводника. В этом случае допустимый ток определяется исходя из предельно допустимой температуры изоляции, и необходимо выбирать сечение, обеспечивающее стабильный теплоотвод без повышения температуры.

Практическое правило: сечение должно обеспечивать, чтобы при максимальной длительности нагрузки температура жилы не превышала 70–80% от максимально допустимой для используемого материала. Для меди это примерно 70–85 °C, для алюминия – 60–70 °C.

Таким образом, расчет сечения без учета длительности нагрузки может привести к перегреву и снижению срока службы. Необходимо применять корректировки с использованием данных тепловой инерции и характеристик материала, либо обращаться к расчетным формулам теплового баланса, учитывающим время воздействия максимального тока.

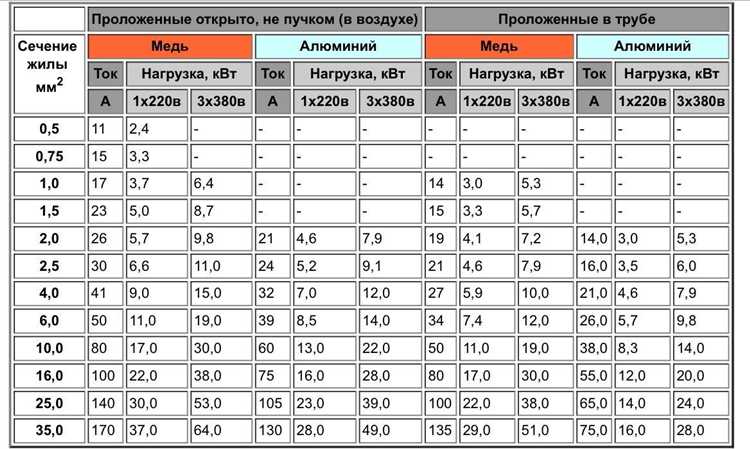

Методы проверки соответствия сечения требованиям по нагреву

Проверка сечения проводника по допустимому току нагрева базируется на сравнении фактической величины тока с максимально допустимой нагрузкой, определяемой характеристиками материала и условиями эксплуатации. Основной метод – расчет токовой нагрузки с использованием нормативных формул и коэффициентов, учитывающих температуру окружающей среды, тип изоляции и способ прокладки.

Для медных проводников допустимый ток определяется по справочным таблицам или расчетом по формуле Iдоп = (ΔT / R), где ΔT – максимально допустимый прирост температуры, R – сопротивление проводника при рабочей температуре. Значения R рассчитываются исходя из удельного сопротивления меди при 20°C и температурного коэффициента.

Второй метод – термическое моделирование с применением программного обеспечения, учитывающего динамическое изменение температуры при длительных и кратковременных токах. Это позволяет прогнозировать нагрев в реальных условиях и исключать риски перегрева из-за нестандартных факторов.

Практическая проверка включает измерение температуры проводника в рабочих условиях с помощью контактных или бесконтактных термометров. При превышении допустимых значений температуры следует увеличить сечение или изменить условия монтажа (например, улучшить вентиляцию).

Использование коэффициентов запаса – обязательное условие при проектировании. Для проводников с изоляцией из ПВХ или резины нормативно применяется снижение допустимого тока на 10–20% при повышении температуры окружающей среды выше 30°C. Аналогично, для кабелей в пучках сечение проверяется с учетом суммарного нагрева.

Контроль соблюдения стандартов осуществляется путем сопоставления расчетного тока с номинальным током автоматических защит и соответствием выбранного сечения требованиям ГОСТ и ПУЭ. Несоответствие требует пересмотра проектных решений с корректировкой сечения, материала или условий прокладки.

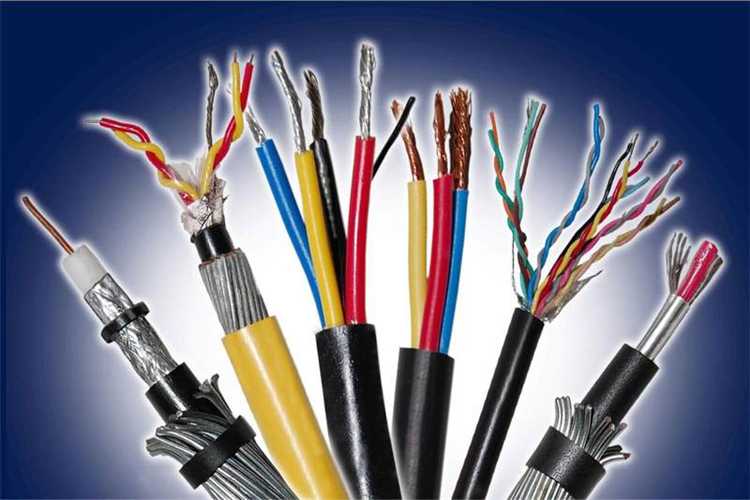

Практические примеры расчета сечения для бытовых и промышленных цепей

Для бытовой электропроводки, например, для освещения и розеток в квартире с нагрузкой до 5 кВт при напряжении 230 В и токе до 22 А, минимальное сечение медного проводника выбирается 2,5 мм². Этот выбор обусловлен допустимым нагревом и минимальными потерями напряжения на длине до 30 метров.

При подключении электроплиты мощностью 7 кВт и током около 30 А рекомендуется использовать провод сечением не менее 4 мм². Такое сечение гарантирует надежность работы и безопасность, учитывая возможность кратковременных перегрузок и повышенную температуру окружающей среды.

Для промышленных цепей с токами свыше 100 А и напряжением 400 В сечение проводников рассчитывается исходя из номинальной нагрузки и условий прокладки. Например, при токе 125 А оптимальным будет сечение медного кабеля 25 мм², что обеспечивает допустимый нагрев и уменьшение падения напряжения до 3% на длине до 50 метров.

В случаях прокладки кабелей в закрытых трубах или пучках с несколькими проводниками, следует увеличить сечение на 15-20% из-за ухудшения теплоотвода. Например, при токе 80 А сечение рассчитывается как 16 мм² умноженное на коэффициент 1,2, что даёт примерно 19 мм², округляется до стандартного сечения 20 мм².

Для кабелей из алюминия, используемых в промышленных установках, сечение рассчитывается с учетом более низкой проводимости. При токе 100 А рекомендуется выбирать сечение 35 мм², что компенсирует повышенный нагрев и обеспечивает необходимый запас прочности.

Вопрос-ответ:

Почему выбор сечения проводника по допустимому току нагрева так важен?

Правильный подбор сечения проводника позволяет избежать перегрева и повреждения изоляции, что снижает риск возгорания и продлевает срок службы электрической сети. Если сечение слишком мало, проводник будет нагреваться сильнее, что может привести к авариям и ухудшению характеристик передачи электричества.

Какие факторы влияют на определение допустимого тока для проводника?

На величину допустимого тока влияют материал проводника (например, медь или алюминий), условия прокладки (в воздухе, в трубе, в земле), температура окружающей среды, способ охлаждения и наличие других проводников рядом. Все эти факторы учитываются для точного расчёта сечения, чтобы обеспечить безопасную работу линии.

Как определить минимально допустимое сечение проводника для бытовой электропроводки?

Минимальное сечение рассчитывается на основе максимального тока нагрузки, который будет проходить по проводнику. Например, для розеточных групп обычно выбирают медный провод сечением 2.5 мм², что соответствует токам до 20–25 ампер. Однако окончательное решение зависит от конкретной схемы и рекомендаций по установке.

Что может произойти, если сечение проводника выбрано меньше необходимого?

Если проводник имеет слишком маленькое сечение, он будет нагреваться больше допустимого, что приведёт к повреждению изоляции, снижению надежности и возможному короткому замыканию. В экстремальных случаях это способно вызвать пожар, особенно в закрытых пространствах, где тепло плохо рассеивается.

Какие стандарты и нормативы следует учитывать при выборе сечения проводника?

При расчёте сечения используют национальные и международные стандарты, такие как ПУЭ (Правила устройства электроустановок) в России, а также стандарты IEC и ГОСТ. Эти документы содержат таблицы допустимых токов для разных материалов и условий эксплуатации, что помогает подобрать оптимальное сечение для конкретной задачи.

Почему при выборе сечения проводника важно учитывать допустимый ток нагрева?

Проводник, по которому течёт электрический ток, нагревается из-за сопротивления материала. Если ток превышает определённое значение, температура проводника поднимается до уровня, который может повредить изоляцию, снизить срок службы или привести к возгоранию. Поэтому при выборе сечения учитывают максимальный ток, при котором нагрев не превысит безопасных пределов. Это помогает обеспечить надёжность и безопасность электросети.
