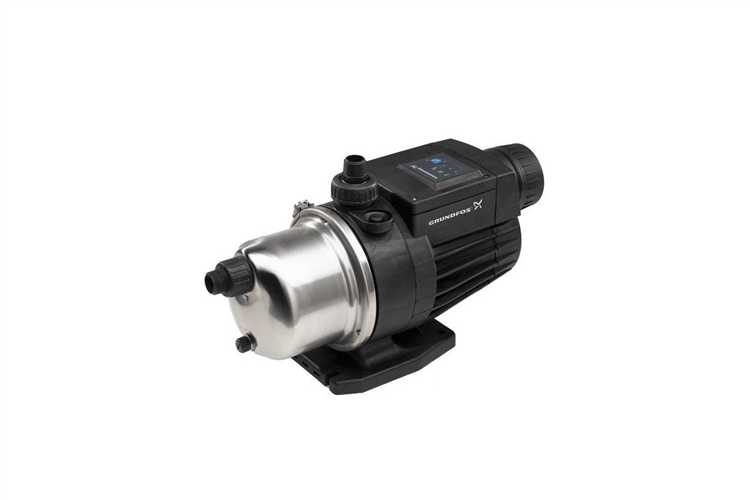

Насосные станции Grundfos серии MQ и JP широко используются в частных домах для обеспечения стабильного водоснабжения. Однако с течением времени оборудование может потребовать диагностики или ремонта. Чтобы избежать лишних затрат на сервисный центр, целесообразно разобраться в конструкции и провести демонтаж самостоятельно.
Перед разборкой необходимо обесточить устройство и перекрыть подачу воды. У моделей MQ 3-45 и аналогичных важно обратить внимание на встроенную автоматику: корпус из полимера скрывает блок управления, который соединён с датчиками давления и протока. Снимать крышку нужно аккуратно, используя шестигранник 4 мм, чтобы не повредить плату управления.

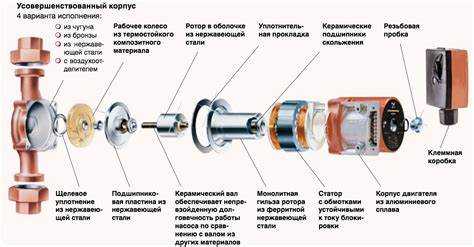

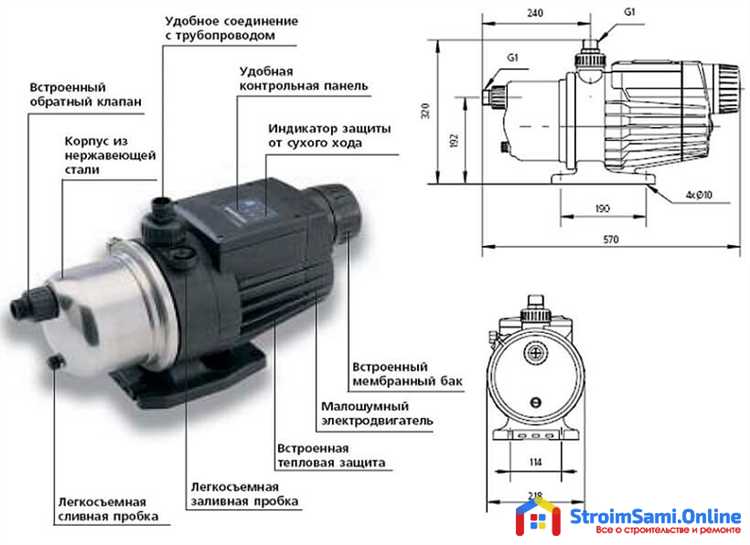

Ключевые элементы станции – это рабочее колесо, электродвигатель, реле давления и гидроаккумулятор (в случае наличия). У большинства моделей Grundfos насосный узел закреплён на корпусе при помощи торцевых болтов. После их снятия можно извлечь крыльчатку, оценить состояние уплотнительных колец и при необходимости заменить изношенные детали. Особое внимание стоит уделить сальникам: при течи они являются первой причиной потери герметичности.
Перед обратной сборкой все резьбовые соединения рекомендуется обработать сантехнической пастой или фум-лентой. Электрические клеммы на плате управления необходимо промаркировать заранее, чтобы избежать ошибок при подключении. После завершения сборки насос следует запустить в холостом режиме для проверки герметичности и работы автоматики.
Как безопасно обесточить и подготовить насосную станцию к разборке
Перед началом любых работ с насосной станцией Grundfos необходимо полностью отключить питание. Для этого отключите автоматический выключатель, питающий станцию, и проверьте отсутствие напряжения с помощью бесконтактного индикатора. Не полагайтесь на визуальное отключение – всегда проверяйте инструментально.
Далее, снимите крышку клеммной коробки двигателя. Убедитесь, что контакты полностью обесточены. Если станция подключена через розетку, извлеките вилку и визуально убедитесь, что контактные штыри не находятся под напряжением.
Закройте запорные краны на подающей и всасывающей линиях, чтобы исключить попадание воды в процессе демонтажа. Если краны отсутствуют, заранее перекройте подачу воды в систему на вводе. После перекрытия линии откройте ближайший кран для сброса давления и полного удаления остатков воды из системы.
Слейте воду из гидробака через сливной штуцер. Если штуцер отсутствует, снимите нижний соединительный патрубок, предварительно подставив ёмкость для сбора воды. Обратите внимание на возможное наличие остаточного давления – открытие соединений производите медленно и осторожно.
Проверьте корпус станции на наличие влаги, коррозии или подтеков, которые могут указывать на неисправности. Очистите внешнюю поверхность станции от загрязнений для упрощения дальнейшего демонтажа. Убедитесь, что рядом нет источников влаги или токопроводящих материалов.
Какие инструменты понадобятся для разборки станции Grundfos
Для точной и безопасной разборки насосной станции Grundfos потребуется минимальный, но специализированный набор инструментов. Прежде всего, необходим комплект гаечных ключей: рожковые или накидные размеры 10, 13, 17 и 19 мм – именно они чаще всего соответствуют крепежу на корпусе и соединениях насосной части.
Крестовая отвертка PH2 потребуется для демонтажа крышек и клеммной коробки. Плоская отвертка средней ширины – для аккуратного поддевания уплотнителей, снятия декоративных заглушек и отключения проводки с зажимов.
Торцевые головки с трещоткой – удобное решение для откручивания болтов в труднодоступных местах, особенно при разборке гидроаккумулятора. Размеры головок – те же, что и у гаечных ключей. Также пригодится удлинитель и кардан для доступа к внутренним болтам без демонтажа корпуса целиком.
Шестигранники (Allen) размером от 4 до 8 мм – обязательны для откручивания винтов на электродвигателе и некоторых креплений внутри насосного блока. Лучше использовать Т-образные ключи для большего усилия и удобства.
Мультиметр – необходим для предварительной проверки обмоток и конденсатора, чтобы убедиться в исправности электродвигателя до начала механической разборки.
Регулируемые клещи (типа «папа-мама») помогут при работе с фитингами и пластиковыми муфтами, которые не всегда поддаются стандартному ключу. Также рекомендуется иметь под рукой силиконовую смазку для повторной сборки уплотнителей и герметиков.
Резиновые перчатки и ветошь защитят руки от загрязнений и дадут лучший захват при работе с влажными деталями.
Порядок снятия корпуса и доступ к внутренним элементам
Перед началом работ отключите насосную станцию Grundfos от электросети. Убедитесь в отсутствии давления в системе – для этого откройте ближайший к насосу кран и дождитесь остановки потока воды.
Снимите верхнюю пластиковую крышку, удерживаемую винтами под крестовую отвертку. Откручивание выполняйте по диагонали, чтобы избежать деформации пластика. После снятия крышки вы получите доступ к клеммной коробке и элементам управления.
Для доступа к гидравлической части осмотрите корпус насоса на наличие крепежных болтов. Обычно используются шестигранные или торцевые винты – примените соответствующий инструмент. Последовательно выкрутите винты корпуса, фиксирующие гидравлический блок к основанию.
Осторожно разделите половины корпуса, избегая перекоса. Не прилагайте усилий – если корпус не поддается, проверьте наличие скрытого крепежа под защитными заглушками. После разделения корпуса обеспечивается доступ к рабочему колесу, диффузору и обратному клапану.
Извлеките внутренние элементы поочередно. Начинайте с обратного клапана, затем снимите диффузор и рабочее колесо. Осматривайте каждую деталь на предмет износа, следов кавитации или отложений. Обратите внимание на состояние уплотнительных колец – изношенные замените немедленно.
Важно: при сборке соблюдайте порядок установки компонентов и момент затяжки болтов согласно инструкции производителя. Нарушение последовательности может привести к разгерметизации или поломке крыльчатки.
Как извлечь и осмотреть рабочее колесо и механическую часть
Перед началом разборки отключите насосную станцию Grundfos от электросети и слейте воду через дренажный клапан. Убедитесь, что давление сброшено, и станция полностью обезвожена.
Снимите крышку корпуса, выкрутив фиксирующие болты с помощью шестигранника или ключа на 10. Обратите внимание на уплотнительное кольцо – при его деформации необходима замена.
Рабочее колесо фиксируется гайкой или стопорным кольцом. При наличии гайки используйте торцовый ключ, придерживая вал двигателя от проворачивания. При стопорном кольце – аккуратно извлеките его съемником. Не допускайте перекоса, чтобы не повредить резьбу или посадочное место.
Извлеките рабочее колесо, придерживая его за основание. Если оно туго снимается, не применяйте усилие – воспользуйтесь деревянным бруском и легкими постукиваниями. Осмотрите лопасти: наличие трещин, сколов или признаков кавитации указывает на необходимость замены.
После снятия колеса осмотрите торцевое уплотнение. При наличии подтеков или износа графитовой шайбы замените узел полностью. Обратите внимание на состояние подшипников: вращение должно быть плавным, без люфта и шума. При выявлении повреждений демонтируйте двигатель для замены подшипников.
Перед обратной сборкой очистите все детали от налета и отложений. Проверьте посадочные поверхности и резьбы. Все соединения при сборке затягивайте равномерно, соблюдая рекомендуемые усилия.

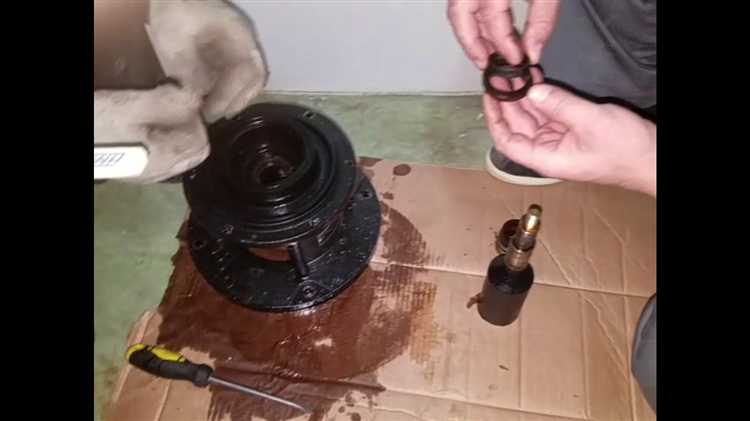

Проверка состояния уплотнительных колец и прокладок
Износ уплотнительных элементов – одна из частых причин утечек и падения давления в насосной станции Grundfos. После демонтажа корпуса необходимо сразу осмотреть все резиновые детали, не дожидаясь загрязнения внутренностей станции.
- Уплотнительные кольца (O-Ring) должны быть эластичными, без трещин, надрывов, следов сплющивания или деформации. Даже незначительное изменение формы может привести к протечке.
- Прокладки между фланцами, корпусами и крышками не должны иметь следов расслаивания, растрескивания или изменения толщины. Обратите внимание на края – они часто подвержены разрушению от перепадов температур и давления.
- Особое внимание стоит уделить кольцам на соединениях сальников и корпусной части гидравлической камеры. Именно здесь чаще всего происходит подсос воздуха при нарушении герметичности.
Рекомендуемые действия при выявлении дефектов:
- Замените все поврежденные элементы независимо от степени износа. Используйте только оригинальные комплектующие от Grundfos или проверенные аналоги с аналогичной твердостью (по Шору от 60 до 80 единиц для EPDM).
- Перед установкой новых колец и прокладок нанесите тонкий слой силиконовой смазки, предназначенной для водяных систем. Это снизит трение и обеспечит более плотную посадку.
- Не допускайте перекоса при сборке. Уплотнения должны ложиться в свои посадочные места без усилий и перекручиваний.
Проверка герметичности проводится после полной сборки: кратковременно включите насос и проследите за участками соединений. Любое запотевание – признак некачественной установки или дефекта уплотнителя.
Диагностика электродвигателя на предмет износа и загрязнений
Первый этап диагностики – визуальный осмотр корпуса и вентиляционных отверстий. Следует удалить пыль и грязь с помощью сухой щетки или сжатого воздуха под давлением не выше 3 бар. Засорение вентиляции снижает эффективность охлаждения и ускоряет износ изоляции обмоток.
Проверка изоляции обмоток производится с помощью мегаомметра с напряжением 500 В. Результат ниже 1 МОм указывает на загрязнение, влажность или повреждение изоляции. При обнаружении снижения сопротивления рекомендуется провести сушку двигателя и очистку обмоток специализированными средствами.
Подшипники проверяют на люфт и шумы при вращении вала вручную. Сухие или заедающие подшипники требуют замены или смазки качественным индустриальным смазочным материалом, совместимым с типом подшипников и условиями эксплуатации.
Контактные соединения на клеммной коробке осматривают на предмет коррозии и перегрева. Очистку проводят с помощью контактных очистителей, а при значительном повреждении – замену клемм и проводов.
Измерение вибрации корпуса с помощью виброметра позволяет выявить дисбаланс ротора или износ подшипников. Допустимый уровень вибрации для электродвигателей мощностью до 2 кВт – не более 2 мм/с в частотном диапазоне 10-1000 Гц.
Чистка и промывка деталей насосной станции перед сборкой
Перед сборкой насосной станции Grundfos необходимо тщательно очистить все съемные детали от загрязнений, отложений и остатков технических жидкостей. Особое внимание уделяется корпусам насосов, уплотнениям и соединительным элементам. Для удаления ржавчины и минеральных отложений используют раствор лимонной кислоты (3-5%) с выдержкой 15–20 минут, затем промывают детали под проточной водой.
Прокладки и уплотнительные кольца промывают в чистой воде с добавлением мягкого моющего средства, избегая использования агрессивных растворителей, которые могут повредить материал. Важно проверить целостность резиновых элементов перед повторной установкой, заменяя деформированные или изношенные.
Металлические детали перед сборкой рекомендуется промывать в керосине или специальном обезжиривающем растворе, чтобы удалить масло и смазки. После этого следует просушить их на чистой ветоши без ворса. Очистка сеток и фильтров проводится мягкой щеткой под струей воды с последующей продувкой сжатым воздухом.
Для труб и соединительных фитингов обязательна внутренняя промывка горячей водой с добавлением нейтрального моющего средства, чтобы устранить пыль и остатки производства. Несоблюдение этих процедур может привести к преждевременному износу насоса и ухудшению его технических характеристик.
Сборка станции и проверка герметичности соединений
Перед монтажом насосной станции Grundfos убедитесь в наличии всех комплектующих: насос, реле давления, манометр, обратный клапан, мембранный бак, соединительные фитинги и уплотнительные материалы.
- Установите насос на ровную поверхность, закрепите крепежными элементами, исключая перекосы и напряжения корпуса.
- Подсоедините обратный клапан на всасывающем патрубке, используя ленты ФУМ или лен для уплотнения резьбы. Рекомендуемый витковый слой – не менее 3–4 витков.
- Присоедините реле давления и манометр на соответствующие резьбовые выходы, плотно затяните ключом, избегая деформации деталей.
- Мембранный бак подсоедините к системе через резьбовое соединение с герметизацией, учитывая направление мембраны и расположение входа/выхода.
- В местах соединений с резьбой используйте специальные герметики для водяных систем (например, пасту на основе ПТФЭ), избегая чрезмерного нанесения, которое может попасть внутрь трубопровода.
Проверка герметичности:
- Перед запуском станции заполните систему водой, медленно открывая подачу, чтобы избежать гидроударов.
- Визуально осмотрите все места соединений на предмет протечек.
- Для контроля давления подайте электричество на насос и доведите давление в системе до срабатывания реле.
- Если утечек не обнаружено, отключите насос и проверьте давление через 15–20 минут – оно должно сохраняться без снижения.
- При наличии капель или падении давления повторите герметизацию проблемных участков, используя дополнительные уплотнители или заменив фитинги.
Особое внимание уделяйте соединениям на переходах с пластиковых труб на металлические фитинги – здесь риск протечек выше из-за разной жесткости материалов.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельного разбора насосной станции Grundfos?
Для разбора насосной станции обычно требуются базовые инструменты: разводной ключ или набор гаечных ключей, отвертки разных размеров, пассатижи, а также возможно понадобится шестигранник. Рекомендуется иметь тряпки для удаления остатков воды и емкость для слива жидкости. Важно работать аккуратно, чтобы не повредить резьбовые соединения и уплотнители.
Как правильно отключить насосную станцию перед разбором, чтобы избежать повреждений и протечек?
Перед разбором необходимо полностью отключить насос от электропитания, чтобы исключить риск короткого замыкания или случайного запуска. Затем перекройте запорные краны на трубах, ведущих к станции, чтобы остановить подачу воды. После этого следует слить воду из системы через сливной кран или открытые соединения. Только после выполнения этих действий можно приступать к разборке оборудования.
На что обратить внимание при осмотре деталей насосной станции после разборки?
При осмотре деталей необходимо проверить состояние уплотнительных колец, сальников и прокладок — они часто изнашиваются и требуют замены. Важно также оценить состояние рабочего колеса насоса, корпуса и вала на наличие коррозии, трещин или деформаций. При обнаружении загрязнений или отложений стоит аккуратно очистить детали, чтобы избежать снижения производительности после сборки.
Можно ли самостоятельно заменить изношенные уплотнители в насосной станции Grundfos, и что для этого нужно знать?
Да, замена уплотнителей вполне выполнима своими силами. Нужно подобрать правильные детали по модели насоса, обращая внимание на размеры и материал. При установке уплотнителей важно аккуратно их разместить, чтобы не повредить поверхность и обеспечить плотное прилегание. После замены рекомендуется проверить герметичность соединений и проконтролировать работу станции без нагрузки.
Какие типичные ошибки совершают при самостоятельном ремонте насосной станции и как их избежать?
Часто встречающаяся ошибка — недостаточная подготовка перед разбором, из-за чего вода может вытекать и повредить электронику или помещение. Еще одна распространенная проблема — неправильная сборка после ремонта, особенно при установке уплотнителей и прокладок, что приводит к протечкам. Чтобы избежать таких ситуаций, важно тщательно следовать инструкции, использовать подходящие инструменты и проверять все соединения перед запуском системы.
Как определить, что насосная станция Grundfos нуждается в ремонте своими силами?
Первым признаком, который указывает на необходимость ремонта насосной станции, может стать снижение давления воды или перебои в ее подаче. Также стоит обратить внимание на посторонние звуки, вибрацию или утечки в местах соединений. Если насос работает слишком часто или не включается вовсе, это повод провести диагностику. Важно проверить электрическую часть и состояние фильтров, так как забитые фильтры или проблемы с электропитанием часто становятся причиной неисправностей. Осмотр и базовая проверка позволят выявить основные проблемы и решить их без вызова специалиста.
