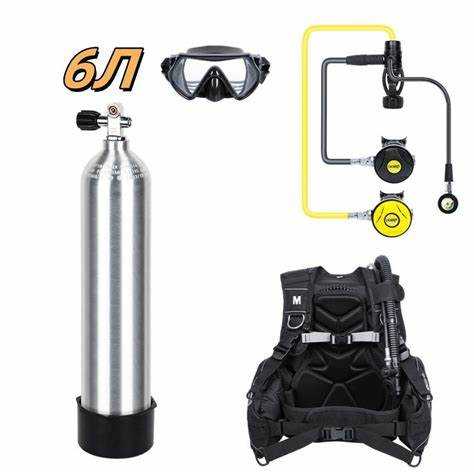

Как сделать баллон для дайвинга

Создание собственного баллона для дайвинга – задача, требующая точного расчета, знаний материалов и понимания принципов работы дыхательной системы под давлением. Ошибки могут стоить дорого, поэтому необходимо строго следовать техническим требованиям и нормам безопасности.

В качестве основы используют стальной или алюминиевый цилиндр, рассчитанный на рабочее давление не менее 200 бар. Подойдет, например, огнетушитель объемом 6–10 литров, прошедший гидроиспытания. Важно, чтобы внутренняя поверхность была свободна от коррозии, а горловина подходила под стандартную резьбу G 5/8″, совместимую с большинством регуляторов.

Клапан выбирается с предохранительным сбросом давления. Лучше использовать DIN-клапан с возможностью перекрытия, устойчивый к нагрузкам. Его необходимо надёжно герметизировать с использованием кислородостойкой смазки и тефлоновой ленты. Дополнительно рекомендуется установить манометр с минимальным рабочим диапазоном до 300 бар.

Для наполнения баллона потребуется компрессор высокого давления с фильтрацией влаги и масел, соответствующий стандарту дыхательного воздуха EN 12021. Заправку следует производить медленно, контролируя давление каждые 20 бар и не превышая паспортного значения баллона.

Регулятор первой ступени должен быть протестирован при температуре воды, в которой планируется погружение. При самостоятельной сборке недопустимо использовать элементы без сертификатов или с неизвестным сроком эксплуатации. Все соединения проверяются на герметичность методом обмыливания или подводным тестом в ёмкости с водой.

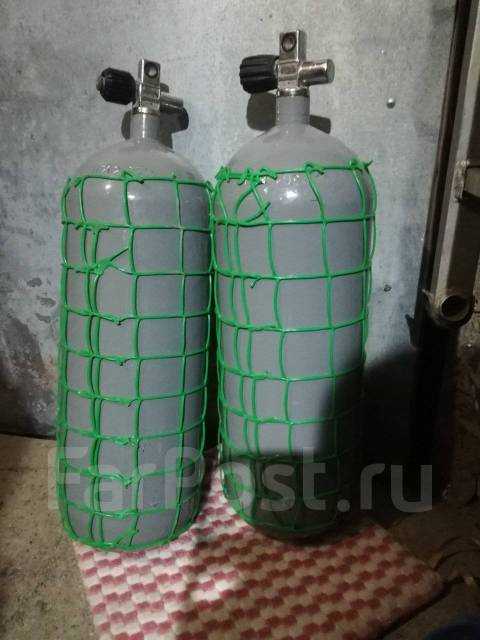

Выбор подходящей емкости высокого давления

Оптимальной емкостью для самодельного баллона служит алюминиевый или стальной баллон от огнетушителя или пневматической системы. Подходят модели с рабочим давлением не ниже 200 бар. Например, баллон ОУ-5 (углекислотный) выдерживает 150 бар – недостаточно, требуется не менее 200–300 бар для подводного плавания.

Алюминиевые баллоны легче и устойчивы к коррозии, но хуже выдерживают механические удары. Стальные – прочнее, но тяжелее и подвержены коррозии. Если емкость будет использоваться в солёной воде, необходима антикоррозийная обработка внутри и снаружи.

Проверь маркировку на баллоне: должно быть указано рабочее и пробное давление, год изготовления, производитель и номер партии. Не используйте баллоны старше 10 лет без гидроиспытания. Баллон должен иметь резьбовое отверстие под стандартный вентиль DIN или INT – эти типы применяются в дайвинге.

Не применяйте баллоны, бывшие в контакте с агрессивными веществами, особенно углекислотой или аммиаком, так как они могут повредить внутреннюю структуру металла. Перед сборкой обязательно проведите внутренний осмотр на наличие ржавчины, трещин и вмятин.

Для надёжности предпочтительно использовать новые или сертифицированные емкости от поставщиков пневмосистем, где указан срок службы и проводятся заводские испытания. Давление разрушения должно превышать рабочее не менее чем в 1,5 раза.

Проверка и подготовка баллона к использованию

Перед первым использованием баллон необходимо визуально осмотреть на наличие микротрещин, вмятин, коррозии и следов механических повреждений. Особое внимание уделите горловине и шву корпуса, если он сварной. Даже мелкие деформации в этих местах могут привести к утечке или разрушению под давлением.

Используйте манометр с точностью не ниже ±1% от полной шкалы для проверки внутреннего давления. Баллон заполняется до рабочего давления, указанного производителем, но не превышающего 200 бар для большинства стандартных моделей. Превышение допустимого давления может вызвать необратимые изменения в структуре металла.

Проверьте герметичность всех соединений при помощи мыльного раствора. Обработайте места резьбовых соединений, вентиль и переходник. Если появляются пузырьки, герметизация нарушена – разберите соединение, очистите резьбу и замените уплотнительное кольцо (О-ринг) на новое, подходящее по диаметру и материалу (желательно NBR или Viton).

После герметизации подключите регулятор и проконтролируйте стабильность давления при открытом вентиле. В течение 5 минут давление не должно снижаться более чем на 1 бар. Резкое падение указывает на утечку, которую необходимо устранить до использования.

Необходимо убедиться в актуальности гидростатического теста. Если баллон старше 5 лет и не прошёл освидетельствование в сертифицированной лаборатории, его использование недопустимо. Повторное тестирование проводится каждые 2–5 лет в зависимости от типа баллона и условий эксплуатации.

Установка вентиля с резьбовым соединением

Перед установкой вентиля убедитесь, что внутренняя резьба горловины баллона соответствует резьбе вентиля. Стандартные резьбы: M25x2 для европейских баллонов и 3/4″ NPSM для американских. Несовпадение приведёт к утечке или невозможности монтажа.

Очистите резьбу баллона и вентиля от пыли, масла и заусенцев. Используйте латунную щётку и изопропиловый спирт. При наличии повреждений или коррозии замените деталь – герметизация будет нарушена.

Нанесите на наружную резьбу вентиля специальную пасту на основе PTFE, устойчивую к высоким давлениям и пригодную для дыхательных систем. Не используйте сантехническую фум-ленту – возможен её срыв и попадание в магистраль высокого давления.

Вверните вентиль вручную до упора, затем дотяните гаечным ключом, прикладывая момент 100–120 Н·м (если иное не указано производителем вентиля). Не применяйте удлинители рычага – риск повреждения резьбы или трещины в горловине баллона.

После установки проверьте герметичность соединения при давлении не менее 150 бар. Используйте мыльный раствор – наличие пузырей указывает на необходимость переустановки вентиля с повторной герметизацией.

Подбор и подключение редуктора давления

Редуктор давления выбирается по двум ключевым параметрам: рабочее давление на входе и диапазон давления на выходе. Для стандартного баллона объемом 10 литров, заправленного до 200 бар, требуется редуктор с входным давлением не менее 300 бар и выходным регулируемым диапазоном от 8 до 10 бар.

Оптимальны модели с DIN-соединением, обеспечивающим герметичность и совместимость с большинством баллонов. Избегайте редукторов с резьбовым соединением типа INT (Yoke) при самостоятельной сборке – они менее надёжны при высоком давлении.

При выборе обращайте внимание на наличие предохранительного клапана и точного манометра. Манометр должен показывать давление до 300 бар и иметь шкалу с шагом не более 10 бар для точного контроля остаточного давления.

Перед подключением убедитесь, что уплотнительное кольцо (O-ring) в посадочном месте редуктора не повреждено. Установка производится только на полностью закрытом вентиле баллона. Резьбовое соединение затягивается вручную до упора без применения ключей – перетягивание приводит к повреждению уплотнений.

После подключения медленно откройте вентиль и проверьте герметичность всех соединений мыльным раствором. Пузырьки указывают на утечку – устраните её до начала использования системы. Давление на выходе редуктора регулируется поворотом управляющего винта, пока на манометре не отобразится нужное значение.

Монтаж манометра и системы контроля давления

Для установки манометра необходим резьбовой порт высокого давления на первом ступене редуктора. Стандартное резьбовое соединение – G1/8 или 7/16-20 UNF, в зависимости от используемого оборудования. Перед монтажом убедитесь в совместимости резьбы манометра и порта.

Уплотнение выполняется с помощью медного или тефлонового кольца. Льняная подмотка и фум-лента недопустимы – они могут попасть внутрь системы и вызвать утечку. Затяжку производите ключом с моментом не более 8 Н·м, чтобы не повредить резьбу.

Манометр должен показывать давление не менее 300 бар с минимальной градацией в 10 бар. Оптимальный диаметр шкалы – 50 мм для точного считывания под водой. Циферблат желательно выбирать с фосфоресцирующим покрытием и металлическим корпусом с защитным буфером.

Для дополнительной безопасности устанавливается предохранительный клапан на выходе высокого давления. Его настройка – 10% выше рабочего давления баллона. При срабатывании он сбрасывает давление, предотвращая разрыв шлангов и повреждение манометра.

Контроль герметичности выполняется после установки: погрузите соединение в воду при полностью открытом вентиле. Пузырьки воздуха свидетельствуют о негерметичности. Повторно затяните соединение или замените уплотнитель. Перед каждым использованием визуально проверяйте манометр на трещины, конденсат под стеклом и плавность движения стрелки.

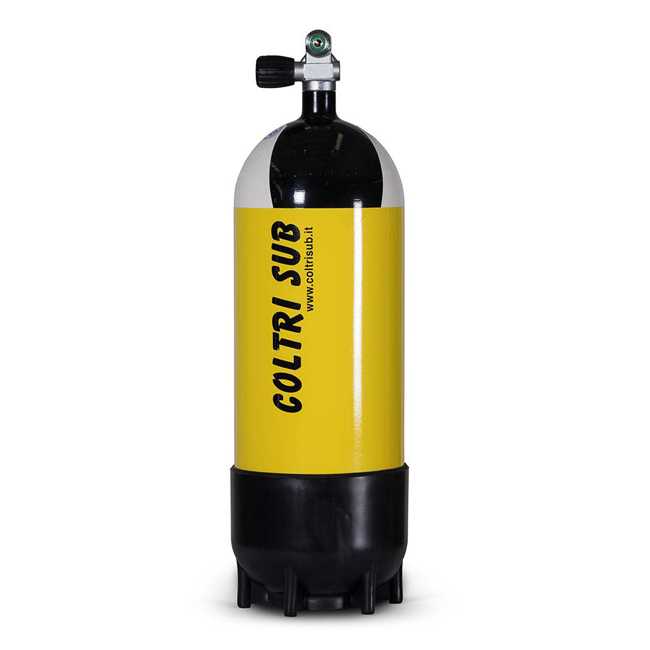

Герметизация соединений и проверка на утечки

Качественная герметизация соединений – ключевой этап при сборке баллона для подводного плавания. Для этого применяются специальные материалы и методы, обеспечивающие надежность и безопасность под давлением.

• Использование фторопластовой ленты (ФУМ): наматывать ленту нужно по направлению резьбы, 5–7 слоев, без перекручиваний и пропусков. Лента должна плотно прилегать к резьбе, не выступать за края.
• Применение герметиков на основе силикона или анаэробных составов: выбирать герметики, устойчивые к воздействию соленой воды и высокому давлению. Наносить равномерно тонким слоем, избегая попадания внутрь баллона.
• Уплотнительные кольца (о-ринг): использовать резиновые кольца из нитрильного каучука или силикона с правильным диаметром и толщиной. Перед установкой кольца смазывать специальной силиконовой смазкой для предотвращения повреждений.
• Тщательная сборка: соединения затягивать моментным ключом согласно техническим требованиям, избегая перетягивания, которое может деформировать резьбу или уплотнители.

Проверка на утечки проводится в несколько этапов:

1. Наполнить баллон водой или воздухом до рабочего давления, обычно 150–200 бар для тренировочных баллонов.
2. Обработать все соединения мыльным раствором или специализированным пенящимся средством для поиска пузырьков.
3. Наблюдать соединения в течение 10–15 минут; появление пузырьков указывает на неисправность герметизации.
4. При обнаружении утечки – демонтировать соединение, очистить резьбу и повторить процедуру герметизации.
5. Финальная проверка – выдержать баллон под давлением не менее 30 минут без снижения давления и признаков подтекания.

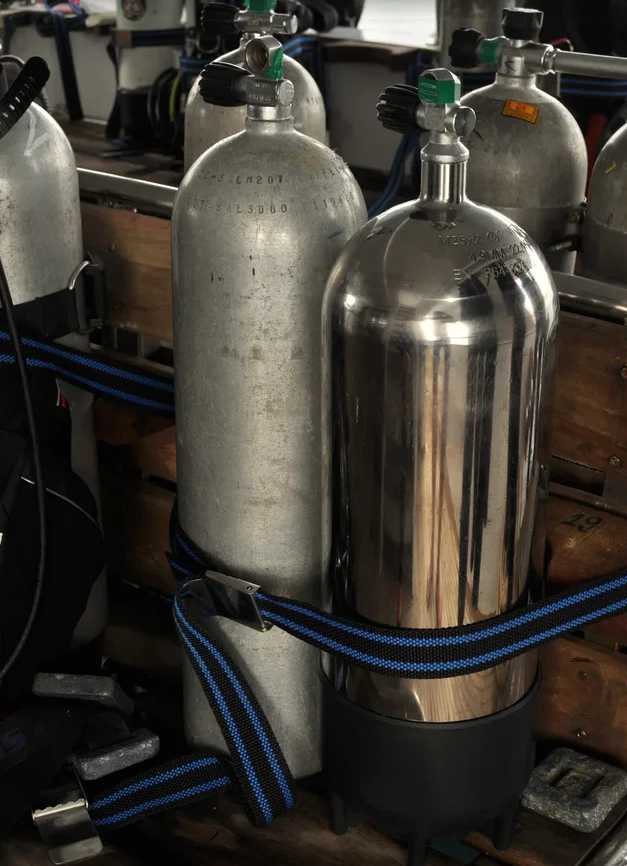

Заправка баллона сжатым воздухом

Для подводного плавания баллон необходимо заправлять чистым, сухим сжатым воздухом с давлением не ниже 200 бар. Используйте компрессор с масляным фильтром и адсорберами для удаления влаги и углекислого газа. Заправка должна проводиться в специально оборудованных точках с контролем качества воздуха согласно стандарту ГОСТ Р ИСО 8573-1.

Перед заправкой: проверьте техническое состояние клапана и уплотнений. Запрещено заправлять баллоны с видимыми повреждениями или коррозией. Подключение баллона к компрессору выполняйте через редуктор и манометр для контроля давления.

Температура воздуха при заправке не должна превышать +35 °C, чтобы избежать перегрева и деформации баллона. Заправку производите медленно, контролируя нагрев корпуса – температура не должна превышать +50 °C.

Объем заполненного воздуха рассчитывайте исходя из рабочего объема баллона. Например, баллон объемом 12 литров при давлении 200 бар содержит около 2400 литров воздуха при нормальных условиях.

После заправки проверьте герметичность соединений и отсутствие посторонних запахов, указывающих на загрязнение воздуха. Заправленный баллон храните в вертикальном положении в сухом, проветриваемом помещении при температуре от +5 до +30 °C.

Тестирование собранного баллона в безопасных условиях

Перед использованием собранного баллона для подводного плавания необходимо провести комплексное тестирование, чтобы исключить риск разгерметизации и других неисправностей.

1. Визуальный осмотр

   • Проверить целостность корпуса баллона, отсутствие трещин, вмятин и коррозии.
   • Осмотреть резьбовые соединения и клапаны на предмет дефектов и правильной сборки.

2. Гидростатическое испытание

   • Заполнить баллон водой и подвергнуть давлению в 1,5 раза превышающему рабочее (например, если рабочее давление 200 бар, тестировать при 300 бар).
   • Держать давление в течение 10 минут, контролируя отсутствие протечек и деформаций.
   • Испытание проводить в специализированной гидростатической камере или в условиях с квалифицированным оборудованием.

3. Проверка герметичности на воздухе

   • После гидростатического испытания заполнить баллон воздухом до рабочего давления.
   • Оставить под давлением на 1 час, контролируя падение давления манометром (потеря не должна превышать 2%).

4. Тестирование клапанов и редуктора

   • Проверить плавность открытия и закрытия клапанов, отсутствие подтеканий в положении “закрыто”.
   • Подключить редуктор и проверить стабильность выходного давления под нагрузкой.

5. Полевые испытания

   • Проводить первые погружения в контролируемых условиях: бассейн с глубиной не более 3 метров и наличием инструктора.
   • Регулярно проверять давление в баллоне до и после каждого погружения.
   • В случае выявления любых дефектов немедленно прекратить использование и провести повторный осмотр.

Вопрос-ответ:

Какие материалы потребуются для самостоятельной сборки баллона для подводного плавания?

Для изготовления баллона необходима прочная металлическая труба или резервуар, выдерживающий высокое давление, например, стальной или алюминиевый. Также понадобятся клапаны высокого давления, манометр для контроля давления внутри, резиновые уплотнители, надежные соединительные элементы и специальные инструменты для герметизации. Все компоненты должны соответствовать требованиям безопасности и иметь подтверждённую прочность.

Какие основные этапы работы при сборке баллона своими руками?

Первым шагом является подготовка корпуса баллона — очистка и проверка материала на наличие дефектов. Затем устанавливаются клапаны и манометр, которые обеспечивают контроль давления и выпуск воздуха. Следующий этап — герметизация всех соединений с помощью уплотнителей и специальных герметиков. После сборки проводится испытание под давлением, чтобы убедиться в отсутствии утечек и прочности конструкции.

Какие меры безопасности нужно соблюдать при изготовлении и использовании такого баллона?

Работа с баллоном, способным выдерживать высокое давление, требует строгого соблюдения техники безопасности. Нужно использовать защитные очки и перчатки, работать в хорошо проветриваемом помещении. Важно проверять герметичность всех соединений и проводить тесты на давление, чтобы исключить риск взрыва. При эксплуатации баллона следует избегать перегрузок по давлению и регулярного технического осмотра.

Можно ли использовать самодельный баллон для погружений на значительную глубину?

Самодельный баллон не рекомендуется применять для глубоких погружений без профессиональной проверки и сертификации, так как давление на больших глубинах существенно увеличивается и требует особо надежных материалов и сборки. Такой баллон может использоваться только для тренировок на малой глубине или в качестве учебного оборудования, при условии тщательной проверки и контроля состояния.

Какие сложности чаще всего возникают при сборке баллона и как их избежать?

Одной из главных проблем является герметизация всех соединений — при неправильной установке клапанов или уплотнителей могут появляться утечки. Также важно правильно рассчитать толщину и прочность корпуса, чтобы избежать деформаций под давлением. Для предотвращения ошибок рекомендуется тщательно изучить чертежи, использовать качественные материалы и проверять каждый этап работы с помощью специальных инструментов, таких как манометр и тестовые стенды.
