Собрать работающий фотоаппарат вручную – задача не из простых, но вполне выполнимая при наличии базовых знаний оптики, электроники и навыков точной сборки. В отличие от покупки готового устройства, самостоятельная сборка позволяет гибко настроить параметры камеры под конкретные задачи – например, астрофотосъемку, макросъёмку или экспериментальное получение изображений на фотоплёнку.
Основой конструкции выступает светонепроницаемый корпус, который можно изготовить из фанеры толщиной 4–6 мм или 3D-печати с использованием черного PLA-пластика. Важно обеспечить полную герметичность – даже микроскопическая щель нарушит экспозицию. Для фиксации объектива потребуется металлический байонет или фланец с точной резьбой. Подойдут старые объективы от плёночных камер (например, Helios-44 или Industar-61), которые легко найти на вторичном рынке.
Питание системы обеспечивается через плату управления, чаще всего на базе Arduino или Raspberry Pi. Необходимо запрограммировать контроль экспозиции, срабатывание затвора и, при необходимости, управление автофокусом. Электроника размещается в отдельном отсеке корпуса, экранированном от матрицы для предотвращения наводок.
Финальным этапом станет калибровка объектива и тестовая серия снимков при разном освещении. Для этого следует использовать калибровочную мишень и измеритель освещенности (люксметр). Только после детальной отладки камера станет пригодной для практического использования.
Выбор и подготовка объектива для самодельной камеры
Перед монтажом проверь механическую целостность: отсутствие люфта, плавность хода кольца фокусировки, состояние диафрагмы. Стекла должны быть чистыми, без сколов и царапин. При необходимости проведи чистку: сначала продуй воздухом, затем аккуратно протри микрофиброй с изопропиловым спиртом.
Для установки на корпус камеры потребуется создать переходное кольцо или воспользоваться покупным адаптером. Точная подгонка критична: расстояние от матрицы (или пленки) до задней линзы объектива должно соответствовать фланж-фокусному расстоянию – для М42 оно составляет 45,5 мм. Отклонение даже на доли миллиметра приводит к потере резкости.
Если объектив современный и рассчитан на цифровую камеру с автофокусом, убедись, что им можно управлять вручную. Электронные объективы без механического кольца диафрагмы не подойдут. Идеальны старые модели с ручным управлением, так как они дают полный контроль при настройке экспозиции.
После закрепления проверь изображение на фокусировочном экране или через матрицу. Регулируй расстояние установки до достижения чёткой фокусировки на бесконечность. Если фокусировка невозможна, потребуется перенастроить посадочное место или заменить адаптер.

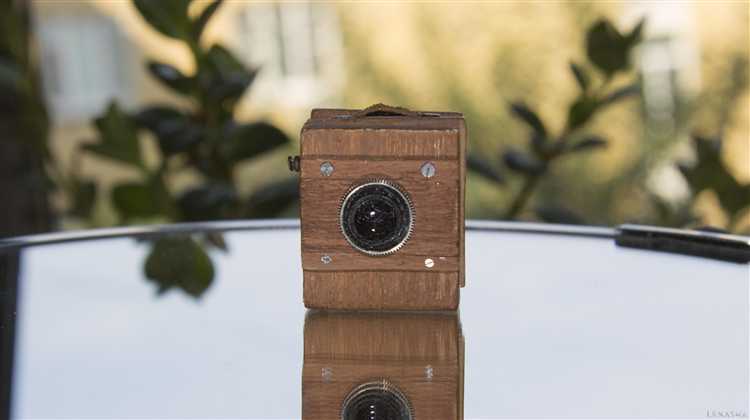

Создание корпуса камеры из подручных материалов
Для изготовления корпуса подойдёт плотный непрозрачный материал – например, фанера толщиной 3–5 мм, картон от упаковки электроники или листы ПВХ. Оптимальный размер корпуса: 120×70×50 мм. Конструкция должна исключать проникновение света, кроме как через объектив.
Сначала вырежьте шесть деталей: две боковые стенки, верхнюю, нижнюю, заднюю панель и переднюю с отверстием под объектив (диаметр 10–15 мм). Используйте ножовку по дереву или канцелярский нож в зависимости от выбранного материала.
Для скрепления элементов применяйте термоклей или прочный двухкомпонентный эпоксидный клей. Углы усиливайте внутренними уголками из плотного картона или пластика. После сборки проверьте герметичность корпуса: направьте яркий свет на корпус в темной комнате и убедитесь, что свет не проникает внутрь.
Внутреннюю поверхность корпуса обязательно оклейте чёрной матовой бумагой или покрасьте матовой чёрной краской, чтобы минимизировать отражения. Дно камеры можно оборудовать направляющими для кассеты с фотобумагой или матрицей, если используется цифровой модуль.
Крышка задней панели должна надёжно фиксироваться, но оставаться съёмной. Используйте неодимовые магниты, крючки или фиксирующую ленту. Щели уплотните поролоном или резиновыми прокладками.
При необходимости на нижнюю часть корпуса прикрепите гайку с резьбой 1/4 дюйма для установки камеры на штатив. Закрепите её с внутренней стороны болтом с широкой шайбой, чтобы избежать деформации материала.
Установка затвора и механизма управления экспозицией
Для самодельного фотоаппарата наиболее доступен шторный затвор из тонкой непрозрачной ткани (например, шёлковой с проклейкой). Он устанавливается непосредственно перед фотоматериалом или объективом. Основное требование – устойчивость к светопропусканию и высокая скорость срабатывания.
- Подготовьте рамку из алюминиевого или пластикового профиля. Размер – по габаритам кадра, с допуском в 1–2 мм для движения шторок.
- Закрепите направляющие: две горизонтальные направляющие сверху и снизу. Используйте капролоновые или латунные планки с пазами для минимального трения.
- Изготовьте две шторки: первая открывает кадр, вторая – закрывает. Материал – тонкая, но прочная ткань, пропитанная раствором желатина с углем или черной акриловой краской.
- Натяните шторки на отдельные барабаны, установленные с боков рамки. На каждой оси должна быть пружина обратного хода.
- Добавьте спусковой механизм: простая система на базе тяг и рычагов с возвратной пружиной. Привод – механический, с управлением от кнопки или тросика.
Для управления экспозицией используйте сменные шторки с различной скоростью перемещения или создайте регулятор натяжения пружин. Чем выше натяжение – тем быстрее движение шторки и короче выдержка.
- Реализуйте контроль выдержки с помощью реостата, если используете электропривод.
- Для точной настройки используйте высокоскоростную камеру или фотодиод с осциллографом для измерения времени экспозиции.
- Проверяйте равномерность экспонирования по всей площади кадра. Неравномерность означает смещение или перекос направляющих.
После установки протестируйте механизм минимум на 100 циклов. Особое внимание – синхронности работы шторок и возврату в исходное положение без заеданий.
Подключение фотоматрицы и организация передачи изображения
Для сборки камеры с нуля предпочтительно использовать CMOS-матрицу, совместимую с интерфейсами I2C и DVP. Популярный вариант – OV2640: она поддерживает разрешение до 2 Мп и легко интегрируется с микроконтроллерами ESP32 и STM32.
Подключение начинается с подачи питания: 2.8 В на ядро и 3.3 В на интерфейс. Тактовый сигнал 24 МГц подаётся с генератора либо с микроконтроллера. Линии SCCB (аналог I2C) – SIO_C и SIO_D – соединяются с GPIO-контактами микроконтроллера и используются для конфигурации матрицы (установка разрешения, формата данных, экспозиции).
Изображение передаётся по параллельной 8-битной DVP-шине (D0–D7), синхронизируется сигналами PCLK, VSYNC и HREF. Важно обеспечить согласование логических уровней: микроконтроллер должен поддерживать 3.3 В логики либо использовать уровневые преобразователи.
Передача данных возможна напрямую в оперативную память, используя интерфейс DCMI (у STM32) или через встроенный аппаратный модуль камеры в ESP32. Данные сохраняются в буфер, откуда их можно переслать по SPI, Wi-Fi или USB, в зависимости от задачи. Для минимизации задержки полезно использовать кольцевой буфер и DMA.
Если используется JPEG-сжатие, матрица OV2640 может генерировать поток напрямую, что снижает нагрузку на микроконтроллер. В этом случае передача организуется блочно: данные читаются при каждом завершении кадра (VSYNC) и передаются пакетом.
Особое внимание стоит уделить экранировке линий данных и длине проводников. При частотах выше 10 МГц неэкранированные провода могут вносить помехи, приводящие к искажению изображения или потере кадров.
Сборка и настройка системы питания устройства
Для питания самодельного фотоаппарата оптимально использовать литий-ионные аккумуляторы формата 18650 с номинальным напряжением 3,7 В и ёмкостью не менее 2000 мА·ч. Для большинства проектов достаточно двух таких элементов, соединённых последовательно, что даст 7,4 В. Это напряжение совместимо с микроконтроллерами, дисплеем и модулем камеры при наличии понижающего преобразователя.
Используйте плату защиты аккумуляторов (BMS) с балансировкой и ограничением тока. Она предотвратит переразряд и перезаряд, что критично для долговечности и безопасности. Зарядка должна осуществляться через модуль TP4056 с поддержкой балансировки, подключённый к USB-разъему для удобства зарядки от любого адаптера 5 В.
Понижающий DC-DC преобразователь типа MP1584 или аналогичный настройте на стабильные 5 В. Подключите мультиметр на выход и, вращая подстроечный резистор, выставьте точное значение до запуска остальной электроники. Это напряжение будет использоваться для питания микроконтроллера (например, ESP32), экрана и сенсорного модуля камеры.
Обязательно предусмотрите тумблер на общем плюсовом проводе после преобразователя. Это позволит отключать питание при необходимости без физического извлечения аккумуляторов.
Соблюдайте правильную полярность всех подключений. Для проверки стабильности питания подключите весь модуль в сборе и зафиксируйте параметры мультиметром в режиме холостого хода и под нагрузкой. При просадке напряжения более чем на 0,3 В под нагрузкой – замените преобразователь на более мощный или увеличьте число аккумуляторов до четырёх с использованием стабилизатора на 9 В.
Тестирование самодельного фотоаппарата и устранение неполадок
Перед первым снимком проверь герметичность корпуса. Затемни комнату, помести внутри источник света (например, диод) и наблюдай снаружи – любые световые утечки устраняются прокладками из черной изоленты или фольгированного скотча.
Проверь фокусное расстояние. Установи матовое стекло (можно использовать кальку) на месте фотопленки или матрицы. Наведи резкость на объект на известном расстоянии (например, 1 м) и замерь расстояние от линзы до стекла – оно должно соответствовать расчетному фокусному расстоянию объектива. При расфокусировке проверь крепление линзы и её ориентацию.
Проверь срабатывание затвора. Запусти таймер и засними секундомер. Если выдержка отклоняется от заявленного времени, подстрой механизм: ослабь или усили пружину, измени трение в подвижных частях. Используй нейтральные фильтры для компенсации, если механически изменить выдержку невозможно.
Оцени экспозицию. Засними кадры с разной экспозицией одного и того же объекта. Если кадры систематически недоэкспонированы – проверь диафрагму и светопропускание линзы. Если переэкспонированы – используй меньшую выдержку или увеличь плотность ND-фильтра.
При использовании пленки проверь равномерность проявки. Полосы и пятна свидетельствуют о засветке – проверь герметичность кассеты и протяжку пленки. Неравномерная резкость по кадру указывает на искривление плоскости изображения – укрепи направляющие и прижми пленку плоско.
Если используется цифровой модуль – проверь работу матрицы через компьютер. Битые пиксели, шум или артефакты требуют экранирования модуля, улучшения отвода тепла и проверки питания. Кабели должны быть экранированы, длина соединений минимальна.
Для точной настройки зафиксируй аппарат на штативе и сделай серию тестов в одинаковых условиях. Анализируй результат не визуально, а с использованием программ: RawTherapee, Darktable или ImageJ – для объективной оценки резкости, контраста и искажений.
Каждую неисправность устраняй по одной, проверяя результат. Комбинация нескольких мелких отклонений часто даёт сильное ухудшение изображения. Диагностика – ключ к стабильной работе самодельного фотоаппарата.
