Как собрать каркас для ванны

Каркас – это несущая основа для установки акриловой или стальной ванны, обеспечивающая устойчивость, правильную геометрию и долговечность конструкции. Заводские модели часто комплектуются универсальными опорами, не учитывающими особенности помещения. Самодельный каркас позволяет учесть неровности пола, усилить точки опоры и адаптировать ванну под точные размеры ниши или стены.

Перед началом сборки необходимо определить тип каркаса: металлический из профильной трубы, деревянный из влагостойких балок или комбинированный. Металлический каркас из профильной трубы 25×25 мм подходит для большинства ванных и обеспечивает высокую жесткость. При выборе древесины – исключительно сухой брус с антисептической пропиткой, сечением не менее 50×50 мм. Для крепежа используются анкерные болты, саморезы по металлу и сварка (при работе с металлом).

Расчет высоты каркаса начинается с замеров ванны и толщины будущей облицовки (плитка, ГКЛ, декоративный экран). Каркас должен не только поддерживать дно, но и усиливать боковые стенки – для этого устанавливаются горизонтальные поперечины через каждые 40–50 см. Важно предусмотреть вырезы под сифон, ревизионные люки и вентиляционные зазоры не менее 5 мм от стены.

Дополнительная устойчивость достигается установкой регулируемых ножек или жесткой фиксацией каркаса к полу. При монтаже на бетонное основание используют анкеры Ø8 мм, не менее 4 точек крепления. Все узлы усиливаются диагональными связями, чтобы исключить люфты и деформации при нагрузке. После установки каркас проверяется по уровню – отклонение не должно превышать 2 мм на 1 м длины.

Выбор типа каркаса в зависимости от материала ванны

Каркас подбирается с учётом массы ванны, её геометрии и уровня деформации при нагрузке. Неправильный выбор основания приводит к перекосу конструкции, трещинам в облицовке и сокращению срока службы чаши.

Чугунные ванны обладают высокой массой (от 80 кг), но не подвержены деформации. Для них оптимален простой металлический каркас из уголка или профильной трубы с опорой на четыре-пять точек. Дополнительные распорки по бокам не требуются, однако обязательна точная подгонка по высоте для равномерного распределения веса. Использование кирпичной кладки возможно, но усложняет доступ к коммуникациям.

Стальные ванны имеют толщину стенок 2–3 мм и вес около 25–30 кг. Подвержены прогибу и вибрациям. Каркас должен включать жёсткую раму по периметру с центральной перемычкой под дном. Используются профильные трубы 25×25 мм или более. Необходимо предусмотреть регулируемые ножки и прокладки между рамой и чашей для устранения люфта. Укрепление боковых стенок – обязательно.

Акриловые ванны обладают наименьшей жёсткостью. Даже при армировании дно может прогибаться под нагрузкой. Требуется полноразмерный каркас: рама по периметру, опора под дно, усиление углов. Рекомендуется установка минимум шести опорных точек. Каркас должен точно повторять форму чаши, зазоры недопустимы. Дополнительно можно использовать кирпичную подложку под днищем с пенным заполнением пространства.

Необходимые инструменты и материалы для сборки каркаса

Для точной разметки потребуется строительный уровень длиной не менее 60 см, лазерный уровень или водяной уровень, рулетка с фиксатором, карандаш или маркер для нанесения отметок. Электролобзик или углошлифовальная машина с отрезным диском применяются для резки профилей и уголков. Шуруповерт с набором бит необходим для крепления саморезов. Также потребуется перфоратор с буром 6–8 мм для сверления отверстий в стенах и полу под дюбели.

Из металлоконструкций подойдут оцинкованные профили ПП 60×27 мм или стальной уголок 25×25 мм – они устойчивы к влаге и не деформируются под нагрузкой. Для соединения элементов используются саморезы по металлу длиной 13–19 мм, а для крепления каркаса к стенам и полу – дюбель-гвозди или анкеры длиной 40–60 мм. Также нужны монтажные уголки, если конструкция предусматривает усиление несущих узлов.

Дополнительно понадобится силиконовый герметик для изоляции стыков, монтажная пена – при установке ванны с опорой на каркас, и антикоррозийная грунтовка, если используется обычный стальной профиль без оцинковки.

Подготовка основания пола под установку ванны

Основание должно быть прочным, ровным и влагостойким. Первым делом демонтируют старое покрытие до бетонной плиты. При наличии трещин шириной более 3 мм выполняют их расширение болгаркой и заделку цементно-песчаным раствором.

После высыхания швов основание обеспыливают строительным пылесосом и грунтуют проникающей грунтовкой. Это повышает адгезию последующих слоёв и предотвращает развитие плесени. При сильной пористости допускается нанесение двух слоёв с интервалом 4–6 часов.

Далее выполняется выравнивание. Если перепады по уровню составляют более 5 мм на 1 м², используют самовыравнивающуюся смесь. Перед заливкой обязательно выставляют маяки по лазерному уровню. Смесь заливают от дальнего угла к выходу, распределяя широким шпателем. Время высыхания зависит от состава – в среднем 24–48 часов.

После полного высыхания проводят гидроизоляцию. Используют обмазочные составы на основе полимеров или битума. Наносят кистью или валиком в два слоя с промежуточной сушкой не менее 6 часов. Особое внимание – углам и местам примыкания стены к полу. При использовании ленты её укладывают в ещё сырой первый слой изоляции.

Готовое основание проверяют уровнем – уклон в сторону слива допустим не более 2 мм на метр. Отклонения устраняются повторным нанесением финишного выравнивающего слоя.

Разметка точек крепления и опорных элементов

Перед началом монтажа каркаса необходимо точно определить положение ванны относительно стен и пола. Установите ванну на предполагаемое место и выровняйте по уровню во всех плоскостях. Отметьте карандашом на стенах линии верхнего края ванны – они послужат ориентиром при установке опор.

Снимите ванну и измерьте расстояние от линии уровня до пола в нескольких точках. Это позволит учесть возможные перепады высоты. На стене отметьте места крепления направляющих, ориентируясь на высоту борта и расположение ребер жесткости чаши.

Отступите от углов стены на 10–15 см и отметьте точки установки угловых креплений. Если планируется установка горизонтальных профилей вдоль стен, разметьте их крепежные точки с шагом не более 40 см для надежной фиксации. Убедитесь, что разметка не пересекается с трубами или электропроводкой.

На полу наметьте положение опорных стоек. Расположите их под дном ванны, в точках наибольшей нагрузки: центр, места под спиной и в области ног. Расстояние между точками опоры – не более 50–60 см. Обязательно предусмотрите две стойки ближе к сливному отверстию для предотвращения прогиба в этой зоне.

Используйте лазерный уровень или отбивочный шнур для точной разметки по горизонтали. Перепроверьте соответствие всех точек до начала сверления. Ошибка в 1–2 см приведёт к перекосу и нестабильности конструкции.

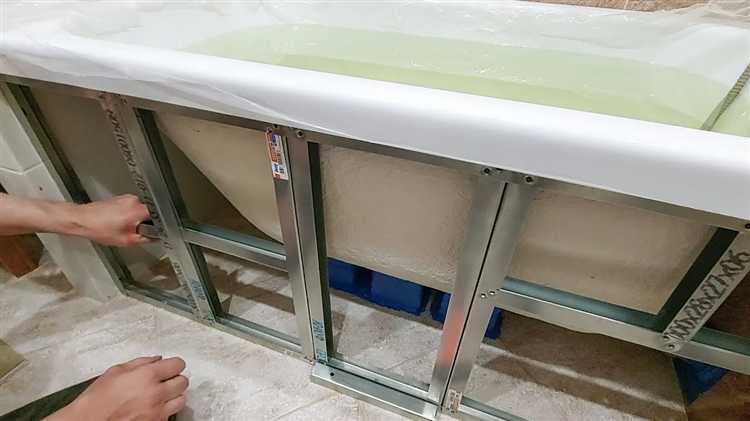

Сборка металлического или деревянного каркаса по чертежу

Перед началом сборки необходимо подготовить чертёж с точными размерами ванны, местами опор и точками крепления к полу и стенам. Для металлического каркаса подойдут профильные трубы сечением 25×25 мм, для деревянного – брус сечением не менее 50×50 мм из сухой хвойной породы.

Металлический каркас собирается при помощи сварки или болтового соединения. При сварке проверяйте геометрию рамы угольником, избегая перекосов. Болтовое соединение выполняется через уголки и монтажные отверстия, предварительно просверленные сверлом по металлу. Обязательная проверка уровня по горизонтали и вертикали после каждого этапа.

Деревянный каркас собирается на саморезы с предварительным засверливанием, чтобы исключить растрескивание древесины. Все элементы обрабатываются антисептиком. Усиленные опорные точки размещаются под дном ванны, по центру и ближе к краям, с шагом не более 40 см между продольными балками.

Каркас фиксируется к полу при помощи дюбелей и анкерных болтов. В местах соприкосновения с ванной наклеивается виброизоляционная лента или резиновая прокладка. После установки каркаса обязательно проверяется устойчивость конструкции и отсутствие люфтов при нажатии на разные участки. Только после этого можно приступать к установке ванны.

Крепление каркаса к стенам и полу

Для надежной фиксации каркаса ванны к стенам и полу важно соблюдать точность разметки и правильно выбирать крепежные элементы.

1. Подготовка поверхности: стены и пол должны быть очищены от пыли, грязи и влаги. Для бетонных оснований рекомендуется использовать грунтовку глубокого проникновения.
2. Разметка точек крепления: с помощью уровня и рулетки нанесите на стены и пол метки для установки кронштейнов и уголков. Расстояние между точками крепления не должно превышать 40 см, чтобы обеспечить жесткость конструкции.
3. Выбор крепежа:
   • Для бетонных или кирпичных стен – дюбеля и шурупы диаметром не менее 8 мм.
   • Для деревянных стен – саморезы по дереву длиной 50-70 мм.
   • Для пола – анкерные болты или специальные шурупы для плиточного основания.
4. Монтаж каркаса:
   • Сначала прикрепите каркас к полу. Используйте уголки из металла толщиной не менее 2 мм для усиления соединений.
   • После фиксации основания приступайте к креплению к стенам, контролируя горизонтальность и вертикальность с помощью уровня.
   • В местах пересечения каркаса и стен обязательно используйте виброразвязку – уплотнительные прокладки из резины или вспененного материала для снижения передачи вибраций и шума.
5. Проверка жесткости: после закрепления каркаса проверьте отсутствие люфта, аккуратно покачав конструкцию. Если обнаружены слабые места, добавьте дополнительные крепления.
6. Защита крепежа: металлические элементы рекомендуется обработать антикоррозийным составом для увеличения срока службы.

Установка ванны на каркас и выравнивание по уровню

Перед установкой ванны на каркас убедитесь, что конструкция жёстко закреплена и не имеет люфтов. Каркас должен полностью соответствовать габаритам ванны – длина и ширина каркаса должны быть меньше внешних размеров ванны на 5–10 мм для компенсации усадки и возможных деформаций.

Перед монтажом нанесите на верхнюю поверхность каркаса слой влагостойкого герметика или силиконового клея, чтобы исключить скольжение и повысить адгезию между ванной и каркасом. Установите ванну аккуратно, опуская её равномерно, чтобы не повредить покрытие и не нарушить геометрию.

Для выравнивания используйте строительный уровень с точностью до 1 мм. Поместите уровень сначала вдоль ванны, затем поперёк, проверяя горизонтальность по всем четырём углам и по центру. Если уровень показывает отклонения, подложите пластиковые или резиновые прокладки под ножки или опорные элементы каркаса. Металлические шайбы использовать не рекомендуется из-за риска повреждения покрытия и появления скрипов.

После выравнивания затяните крепёжные элементы каркаса с усилием, достаточным для фиксации, но без деформации профиля. Повторно проверьте уровень после затяжки, поскольку давление может сместить ванну. Если используется регулируемый каркас с винтовыми опорами, корректируйте высоту с помощью вращения винтов до полного выравнивания.

Завершите установку, обработав стыки между ванной и каркасом санитарным силиконом с антигрибковой добавкой, чтобы предотвратить попадание влаги и образование плесени. Проверку герметичности и устойчивости конструкции проводят после полного высыхания силикона и первичного наполнения ванны водой.

Проверка устойчивости конструкции и герметичности соединений

После сборки каркаса необходимо тщательно проверить его устойчивость и надежность креплений, чтобы исключить деформации и протечки в будущем.

1. Оценка устойчивости каркаса:

   • Поставьте каркас на ровную поверхность и слегка нажмите на разные его участки с усилием до 50 кг. Отсутствие люфта и скрипа указывает на правильное закрепление элементов.
   • Проверьте горизонтальность при помощи строительного уровня в нескольких точках по длине и ширине конструкции. Отклонение не должно превышать 2 мм.
   • Осмотрите все соединения – болты и сварные швы должны быть затянуты без зазоров. Используйте динамометрический ключ с моментом затяжки от 10 до 15 Н·м для болтов диаметром 8–12 мм.

2. Тестирование герметичности соединений:

   • После установки ванны на каркас заполните ее водой на 15–20 см выше уровня креплений.
   • Осмотрите все стыки, особенно в местах соединения рамы с ванной и уплотнительные прокладки. Любое появление влаги или потеков свидетельствует о необходимости доработки.
   • Для проверки силиконом обработанных швов нанесите мыльный раствор и наблюдайте за появлением пузырьков при легком движении конструкции.
   • Повторите тест с полной заливкой водой спустя 24 часа после первичной проверки, чтобы убедиться в отсутствии скрытых протечек и усадки герметика.

Использование этих методов гарантирует долговечность и безопасность каркаса, предотвращая деформацию и протечки в процессе эксплуатации.

Вопрос-ответ:

Как правильно выбрать материал для каркаса ванны, чтобы он был прочным и долговечным?

Для каркаса обычно используют металлические или деревянные профили. Металл отличается высокой прочностью и устойчив к деформации, особенно если обработан антикоррозийными средствами. Дерево легче в обработке и монтаже, но нуждается в надежной защите от влаги. Выбор зависит от условий эксплуатации и предполагаемой нагрузки. Рекомендуется обращать внимание на толщину и качество материала, чтобы избежать прогибов и повреждений со временем.

Какие инструменты необходимы для самостоятельной сборки каркаса под ванну?

Набор инструментов зависит от выбранного материала. При работе с металлом пригодятся дрель, шуруповерт, болгарка для резки, уровень для контроля ровности и рулетка. Для деревянного каркаса достаточно электродрели, отвертки, ножовки и строительного угольника. Также понадобятся крепежи — саморезы, дюбели или анкеры, подходящие для стены и пола ванной комнаты.

Как правильно крепить каркас к стенам и полу, чтобы он выдерживал вес ванны с водой?

Каркас должен быть надежно закреплен в нескольких точках. Для крепления к стенам используют дюбели и анкеры, которые подбирают с учетом материала поверхности — плитка, бетон или гипсокартон. На полу фиксируют каркас с помощью шурупов или болтов, в зависимости от покрытия. Важно использовать уровень, чтобы избежать перекосов, и выдерживать равномерные зазоры для компенсации усадки или вибраций при эксплуатации.

Какие ошибки часто допускают при сборке каркаса для ванны и как их избежать?

Часто встречается неправильный расчет размеров, что приводит к неровной установке ванны. Еще одна ошибка — слабое крепление каркаса, из-за чего он может расшатываться. Не стоит забывать про защиту металлических деталей от коррозии и обработку деревянных элементов антисептиком. Чтобы избежать проблем, лучше тщательно измерять все параметры, использовать качественные крепежи и проверять конструкцию уровнем на каждом этапе сборки.

Можно ли собрать каркас для ванны без специального опыта, и какие советы помогут новичку?

Да, собрать каркас своими руками реально, если внимательно следовать инструкции и не спешить. Важно заранее подготовить все материалы и инструменты, тщательно измерять и отмечать места креплений. Советую сначала собрать каркас отдельно, проверить его геометрию и только потом фиксировать на месте. Если возникают сомнения с креплением, стоит проконсультироваться с опытным мастером или изучить обучающие видео, чтобы избежать типичных ошибок.

Какие материалы лучше всего использовать для сборки каркаса ванны своими руками?

Для изготовления каркаса ванны обычно применяют металлические профили или деревянные бруски. Металл обеспечивает высокую прочность и долговечность конструкции, особенно если ванна тяжелая или большого размера. Дерево – более доступный и простой в обработке материал, однако требует дополнительной защиты от влаги, чтобы избежать деформации и гниения. Выбор зависит от ваших навыков, бюджета и условий эксплуатации. Также важно использовать крепежные элементы, устойчивые к коррозии, чтобы конструкция сохраняла прочность со временем.

Как правильно закрепить каркас, чтобы ванна была надежно установлена и не скрипела при использовании?

Для надежной фиксации каркаса необходимо обеспечить прочное крепление к стенам и полу. Обычно каркас фиксируют с помощью дюбелей и шурупов, закрепляя его на плитке или бетонной поверхности. Особое внимание стоит уделить выравниванию конструкции, чтобы нагрузка распределялась равномерно. Для уменьшения шума и предотвращения скрипа под каркас можно положить прокладки из резины или другого упругого материала. После монтажа желательно проверить устойчивость и при необходимости подтянуть крепления, чтобы исключить люфты и вибрации во время использования ванны.
