Как соединить кабель 10 мм2 между собой

Кабель сечением 10 мм² применяется в системах, где протекают значительные токи – от 40 до 70 ампер в зависимости от условий прокладки. Такие кабели используются для подключения мощных электродвигателей, распределительных щитов и автономных источников питания. При этом важно обеспечить надежный контакт с минимальными потерями и устойчивостью к нагреву.

Один из проверенных способов соединения – опрессовка с использованием гильз из меди или алюминия. Для этого потребуется пресс-клещи соответствующего усилия и калиброванные наконечники. При опрессовке важно контролировать плотность контакта: плохо зажатый провод может вызвать перегрев и потерю напряжения.

Альтернативный метод – болтовое соединение с применением медных наконечников и контактных шин. Такой способ подходит для стационарных соединений и обеспечивает механическую прочность. Контактная поверхность должна быть очищена до блеска и обработана токопроводящей пастой во избежание окисления.

Еще один доступный вариант – применение клеммных зажимов, рассчитанных на сечение 10 мм². Особенно эффективны зажимы с пружинным механизмом или винтовой прижимной пластиной. Их преимущество – простота монтажа без специализированного инструмента и возможность многократного использования.

Как надёжно соединить два кабеля 10 мм² без пайки

Для надежного соединения кабеля с сечением 10 мм² в распределительной коробке предпочтительно использовать клеммные колодки с зажимами на винтах или пружинными фиксаторами, рассчитанные на ток не менее 63 А. Наиболее оптимальны клеммы из меди или луженой меди с покрытием, обеспечивающим устойчивость к коррозии.

Важно учитывать тип клемм: винтовые обеспечивают прочный контакт, но требуют периодической проверки, тогда как пружинные сохраняют усилие зажима дольше и уменьшают риск ослабления под воздействием вибраций. Рекомендуется выбирать изделия с маркировкой по стандартам IEC или ГОСТ, обеспечивающие соответствие электротехническим параметрам.

Размер клеммы должен позволять комфортно вставить жилы 10 мм² без излишнего сжатия или перегиба. Для многожильных проводов требуется предварительная опрессовка наконечниками с изолированной гильзой, подходящей под выбранную клемму. При монтаже необходимо избегать прямого контакта оголенной жилы с корпусом распределительной коробки, обеспечивая дополнительную изоляцию.

Клеммы с прозрачным корпусом позволяют визуально контролировать качество соединения. Для повышения безопасности и упрощения обслуживания стоит выбирать клеммники с маркировочными полосами или возможностью установки идентификаторов. Все выбранные клеммы должны иметь паспорт технических характеристик и сертификаты соответствия.

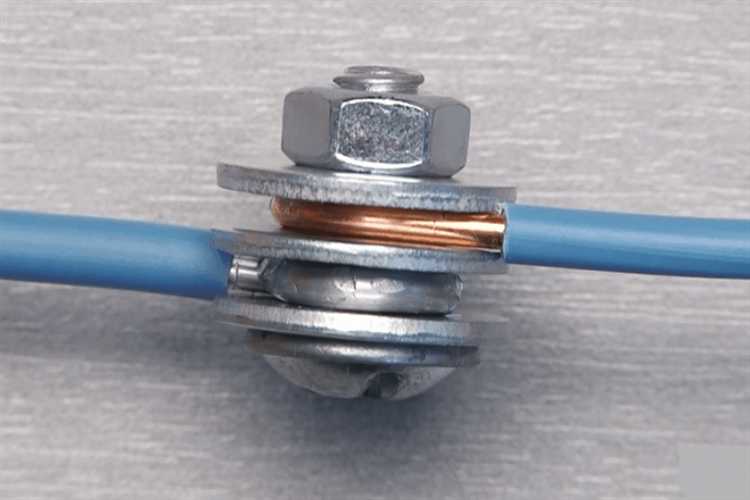

Применение болтовых зажимов для кабеля 10 мм2

Болтовые зажимы обеспечивают надежное механическое и электрическое соединение для проводников сечением 10 мм². Рекомендуется использовать зажимы с медными или стальными болтами, покрытыми антикоррозийным слоем, чтобы предотвратить окисление и сохранить проводимость.

При выборе болтового зажима необходимо учитывать толщину и материал кабеля, а также рабочие условия (влажность, температура, вибрации). Оптимально использовать зажимы с профилем, повторяющим форму жилы, чтобы исключить деформацию и обеспечить равномерное распределение давления.

Монтаж выполняется путем очистки жилы от изоляции на длину не менее 15 мм, вставки в зажим и равномерного затягивания болтов с моментом, рекомендованным производителем (обычно 2–3 Н·м для 10 мм²). Слишком сильное затягивание приводит к повреждению жилы, слишком слабое – к повышенному сопротивлению контакта и нагреву.

Для повышения надежности рекомендуется применять контргайки или фиксирующие шайбы, особенно в условиях вибрации. После монтажа важно проверить отсутствие люфта и провести измерение сопротивления контакта, которое не должно превышать 0,5 мОм.

Соединение алюминиевого и медного кабеля 10 мм²

Для надежного соединения алюминиевого и медного кабеля сечением 10 мм² необходимо применять специальные переходные соединители, обеспечивающие минимальное сопротивление и предотвращающие коррозию. Использование обычных зажимов или пайки недопустимо из-за различия металлургических свойств и коэффициентов теплового расширения.

Оптимальный вариант – клиновые или болтовые соединители с медным или луженым покрытием и антикоррозийной обработкой. Перед монтажом концы кабелей очищают от окислов и механически зачищают до блеска. Для алюминиевого провода рекомендуется использовать пасту-антиоксидант.

Соединение проводят с приложением правильного момента затяжки крепежных элементов, обычно 3–5 Н·м, чтобы избежать деформации жил и обеспечить плотный контакт. После монтажа рекомендуется изолировать место соединения термоусадочной трубкой с клеевым слоем или электроизоляционной лентой с хорошей влагостойкостью.

Контроль качества соединения проводят визуально и с помощью тестера на сопротивление контакта – оно должно быть минимальным и стабильным при нагрузке. При необходимости применяют специальные переходные клеммы, рассчитанные на токовую нагрузку соответствующую сечению 10 мм², чтобы исключить перегрев и повреждение проводников.

Что учесть при использовании самозажимных соединителей для кабеля 10 мм²

При выборе и установке самозажимных соединителей для кабеля сечением 10 мм² важно учитывать материал контактов – медные клеммы обеспечивают лучший контакт и меньшую электропроводность по сравнению с алюминиевыми. Следует выбирать соединители, рассчитанные на номинальный ток не ниже, чем у кабеля, обычно от 50 А и выше для 10 мм².

Ключевой параметр – способ фиксации проводника. Самозажимные соединители для 10 мм² должны иметь пружинный или рычажный механизм, обеспечивающий надежное давление без ослабления с течением времени. Перед установкой необходимо очистить и, при необходимости, снять изоляцию точно по размеру контактной камеры, чтобы избежать оголения и коротких замыканий.

Температурный режим эксплуатации соединителей должен соответствовать условиям монтажа: для кабеля 10 мм² в бытовых и промышленных сетях оптимальны соединители с рабочей температурой от -40 °C до +105 °C. При высокой нагрузке и длительной эксплуатации рекомендуется использовать соединители с термостойкими материалами и антикоррозийным покрытием.

Нельзя превышать максимальное количество жил, предусмотренное конструкцией клеммы – чаще всего для 10 мм² это один проводник. Для многожильных проводов важно тщательно скрутить жилы перед установкой, чтобы избежать расслоения и обеспечить равномерное распределение давления.

Установка требует применения соответствующих инструментов – пресс-клещей или специализированных ключей, чтобы избежать повреждений механизма и обеспечить герметичность контакта. После монтажа рекомендуется проверить сопротивление соединения мультиметром, оно должно быть минимальным, что подтверждает надежность контакта.

Проверка качества соединения кабеля 10 мм² после монтажа

Контроль качества соединения кабеля 10 мм² необходим для обеспечения надежности и безопасности электросети. После монтажа нужно выполнить несколько обязательных проверок.

1. Визуальный осмотр

   • Отсутствие повреждений изоляции на участке соединения и прилегающих зонах.
   • Плотное прилегание жил в клеммах или зажимах, отсутствие видимых зазоров.
   • Отсутствие следов перегрева: почернение, деформация металла.

2. Измерение сопротивления контакта

   • Использовать микроомметр для измерения контактного сопротивления.
   • Допустимые значения для соединения 10 мм² – не более 50 мкОм.
   • Если сопротивление выше, необходимо перепроверить зажимы и качество опрессовки.

3. Проверка целостности и изоляции

   • Использовать мегаомметр с напряжением 500 В для проверки изоляции.
   • Минимальное сопротивление изоляции – не менее 1 МОм.
   • При меньших показателях требуется повторное выполнение изоляционных работ.

4. Тестирование под нагрузкой

   • Проводить проверку при номинальной нагрузке с контролем температуры места соединения.
   • Температура соединения не должна превышать +70 °C при рабочем токе.
   • Использовать тепловизор или контактный термометр для измерения.

5. Фиксация результатов

   • Документировать измеренные параметры: сопротивление, показатели изоляции и температуру.
   • Хранить протоколы для последующего обслуживания и аудита.

Вопрос-ответ:

Какие способы соединения кабеля с сечением 10 мм² считаются наиболее простыми для домашнего использования?

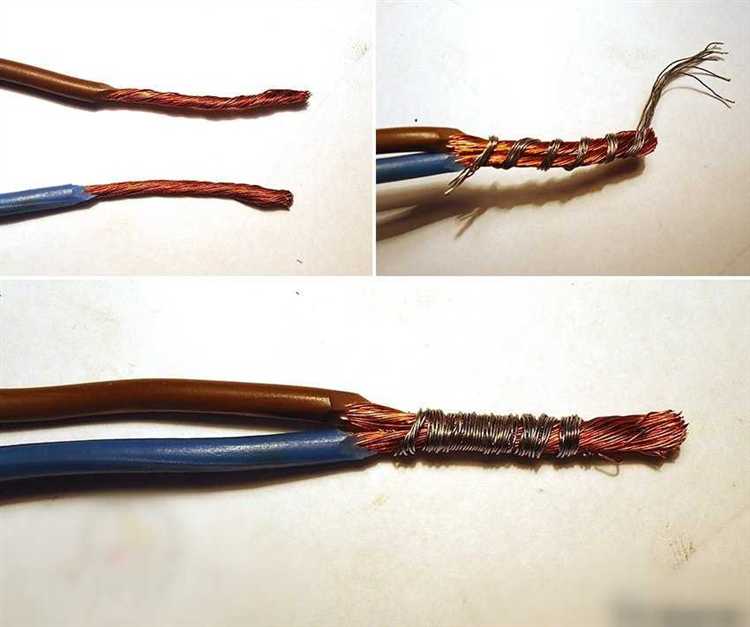

Для домашнего применения часто выбирают скрутку с последующей пайкой или опрессовку с помощью гильз и специального инструмента — кримпера. Скрутка позволяет быстро соединить провода без сложного оборудования, а гильзы обеспечивают надежный контакт и защиту от окисления. Такие методы не требуют больших затрат и подходят для большинства бытовых задач.

Можно ли соединять провод 10 мм² просто скруткой без дополнительной фиксации и защиты?

Скрутка без дополнительной защиты не рекомендуется для проводов 10 мм², особенно если соединение должно служить длительное время или испытывать значительные нагрузки. Без пайки или использования гильз контакт может ослабнуть, появится окисление, что приведёт к повышенному сопротивлению и возможному нагреву. Для безопасности лучше дополнительно зафиксировать соединение и изолировать его с помощью изоленты или термоусадки.

Какие инструменты понадобятся для правильного соединения кабеля 10 мм² с помощью гильз?

Для работы с гильзами потребуется кримпер — специальный инструмент для обжатия. Кроме того, понадобятся нож или стриппер для зачистки изоляции, а также изоляционная лента или термоусадочная трубка для защиты соединения. Качественный кримпер позволяет добиться плотного и надежного контакта, что важно для безопасности и долговечности соединения.

Какой способ соединения кабеля 10 мм² подойдет для временных монтажей, если нет возможности использовать инструменты?

Для временных соединений можно использовать простую скрутку с последующим обматыванием изолентой. Этот способ не требует специального инструмента и позволяет быстро соединить проводники. Однако такое соединение лучше использовать только на короткий срок и в местах с невысокой нагрузкой, так как оно менее надежно по сравнению с другими методами.

Насколько безопасна пайка проводов сечением 10 мм² и какие есть нюансы при этом?

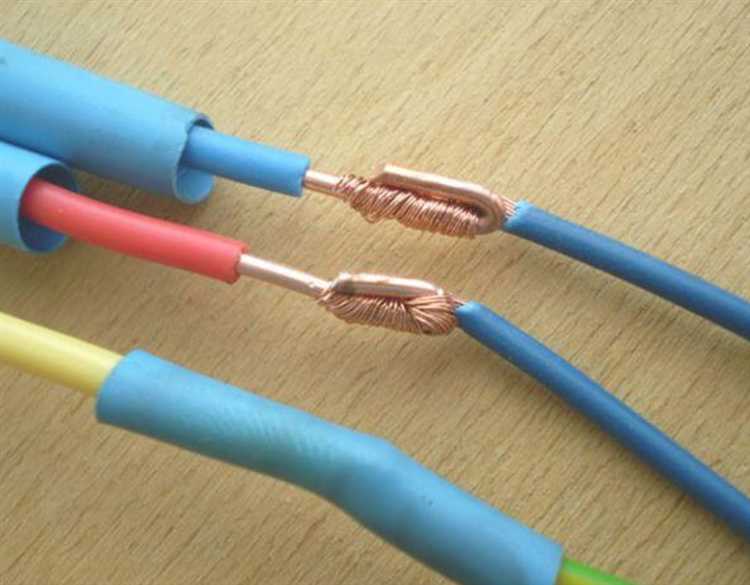

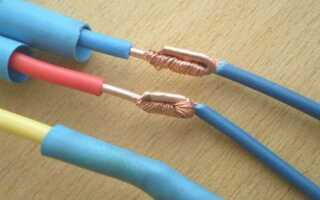

Пайка обеспечивает хороший электрический контакт и защищает соединение от коррозии. Однако пайка толстых проводов 10 мм² требует мощного паяльника или газовой горелки, чтобы хорошо расплавить припой. Важно правильно зачистить провод, использовать флюс и не перегревать жилы, чтобы не повредить металл. После пайки место соединения следует тщательно изолировать. Этот метод подходит для долговременных и надежных соединений, но требует аккуратности и опыта.
