Сплющивание профильной трубы – ключевой этап при создании элементов холодной ковки, требующий точности и правильного инструментария. Обычно применяются трубы с сечением 20×20 мм или 30×30 мм, толщина стенки которых варьируется от 1,5 до 3 мм. Для ручного сплющивания важно обеспечить равномерное давление по всей длине участка, чтобы избежать деформаций и трещин.
Оптимальный метод – использование тисков с мягкими насадками из древесины или полиуретана, позволяющими сохранить геометрию трубы и предотвратить повреждения. Работу следует выполнять плавно, постепенно увеличивая усилие, чтобы металл не раскололся. Диаметр и форма сплющенного участка зависят от задачи, но обычно толщина сжатой части не должна быть меньше 70% от исходной толщины стенки.
Перед началом процесса необходимо тщательно очистить и обезжирить трубу, а также оценить металл на наличие внутренних напряжений, которые могут повлиять на качество работы. Важно поддерживать постоянную температуру в рабочей зоне – резкие перепады усиливают риск возникновения трещин. Соблюдение этих рекомендаций значительно повысит качество конечного изделия и упростит последующую обработку.

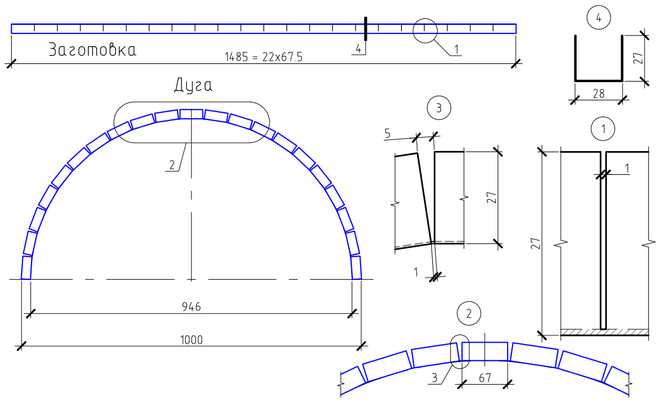

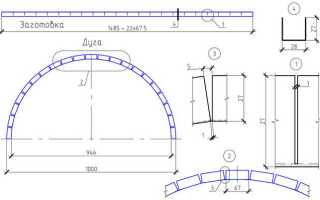

Выбор подходящей профильной трубы для ручного сплющивания
Для успешного ручного сплющивания профильной трубы важны геометрия и материал. Лучший выбор – стальная труба прямоугольного или квадратного сечения с толщиной стенки от 1,5 до 3 мм. Тонкие стенки менее 1,5 мм при сплющивании деформируются слишком легко и могут лопнуть. Толстые стенки свыше 3 мм значительно усложняют процесс из-за повышенной жесткости и требуют большого усилия.
Оптимальный профиль – 20×20 мм или 30×20 мм. Такие размеры обеспечивают достаточную жесткость, при этом их удобнее фиксировать в тисках и контролировать деформацию. Трубы из углеродистой стали марки Ст3 или аналогичных легко поддаются деформации без риска трещин. Нержавеющие и легированные стали значительно труднее поддаются ручной обработке из-за высокой прочности и упругости.
При выборе учитывайте цель конечного изделия: если нужен аккуратный ровный изгиб, выбирайте трубы с ровными стенками и минимальными дефектами. При наличии ржавчины, трещин или глубоких царапин вероятность повреждения при сплющивании возрастает.
Для ручного сплющивания не подходят трубы с овальным или круглым сечением – их форма усложняет равномерное распределение усилий и может привести к неравномерной деформации и повреждению материала.
Подготовка рабочего места и инструмента для сплющивания трубы
Рабочее место должно обеспечивать устойчивость и безопасность при приложении силы. Желательно использовать металлический верстак с жестким креплением к полу или массивный стол. Поверхность должна быть ровной, без посторонних предметов, чтобы исключить соскальзывание трубы и инструмента.
Для фиксации профильной трубы необходим надежный тисковый зажим с шириной губок не менее ширины трубы, чтобы равномерно распределить нагрузку и избежать деформации крепежа. Губки рекомендуется оснастить металлическими накладками толщиной 3-5 мм с ровной поверхностью без шероховатостей.
Инструменты для сплющивания – молоток с массой 500-800 г для точных ударов и кувалда до 2 кг для больших усилий. Желательно подготовить деревянный или резиновый бойок для снижения риска повреждения трубы. Для выравнивания деформаций используется металлический ровный брусок длиной 30-50 см и толщиной не менее 10 мм.
Перед работой профильную трубу очищают от грязи и коррозии, при необходимости проводят легкое шлифование участка сплющивания. Это улучшит контакт с инструментом и обеспечит качественный результат без дефектов.
Рекомендуется обеспечить наличие измерительного инструмента – металлической линейки и штангенциркуля – для контроля толщины и степени деформации трубы после каждого этапа работы.
Техника безопасного закрепления профильной трубы перед обработкой
Перед сплющиванием профильной трубы необходимо надежно зафиксировать ее, чтобы избежать смещения и деформаций, которые могут привести к травмам и браку. Используйте тиски с шириной губок, соответствующей сечению трубы, чтобы обеспечить равномерное давление без повреждений. Рекомендуется подложить между губками мягкий материал – древесину или резиновую прокладку толщиной 5-10 мм – для предотвращения следов и вмятин.
Установите трубу так, чтобы зона обработки находилась в зоне максимальной жесткости зажима, избегая фиксации только на концах. Максимальное усилие затяжки тисков должно быть подобрано экспериментально, ориентируясь на отсутствие проскальзывания, но без излишнего давления, вызывающего деформацию профиля.
Для дополнительной устойчивости закрепите трубу с помощью струбцин или прижимных планок, особенно если длина изделия превышает 1 метр. В случае горячей ковки, после нагрева закрепление необходимо проверять повторно, так как металл расширяется и может ослабить зажим.
Обязательно соблюдайте равномерность закрепления с обеих сторон зоны деформации, чтобы избежать перекоса. Перед началом работы проверьте фиксацию резким нажимом рукой – труба не должна смещаться более 1 мм.

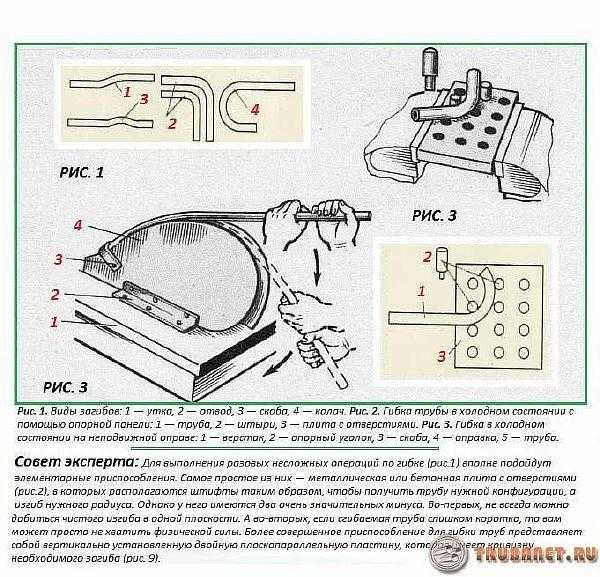

Методы ручного сплющивания: пошаговое выполнение
Сплющивание профильной трубы вручную требует точности и правильного инструмента для сохранения геометрии и прочности металла. Рассмотрим два основных метода: с использованием тисков и молотка, а также с применением специализированных губок.
- Подготовка материала
- Очистите поверхность трубы от грязи и ржавчины, чтобы избежать повреждений инструмента и неровностей на металле.
- Отметьте линии сплющивания маркером или кернером для равномерного распределения усилия.
- Метод с тисками и молотком
- Установите трубу в тиски, ориентируя её так, чтобы плоскость сплющивания была перпендикулярна губкам.
- Плавно затяните тиски до легкого крепления, чтобы не повредить профиль.
- Удары молотком наносите по всей длине сплющаемого участка, равномерно распределяя усилие для предотвращения перекосов.
- Проверяйте равномерность сплющивания визуально и при помощи линейки, корректируя давление в тисках по мере необходимости.
- При достижении нужной толщины ослабьте тиски и проведите окончательную подгонку молотком, устраняя неровности.

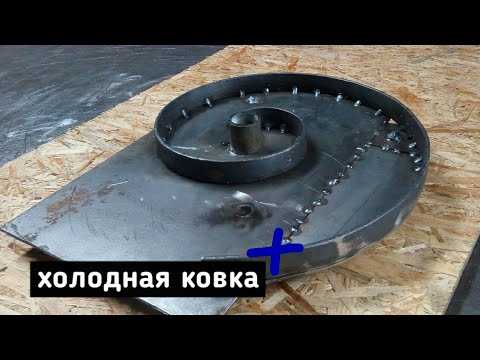

- Метод с использованием губок для профильных труб
- Подберите губки по размеру и форме трубы, обеспечивающие плотное обжатие без повреждений.
- Установите трубу в тиски с губками и постепенно усиливайте зажим, контролируя деформацию.
- Поворачивайте трубу на 90° после каждого этапа сжатия для равномерного сплющивания.
- Используйте резиновый молоток для дополнительной корректировки, если образовались складки или местные выпуклости.
- Завершающие операции
- Обработайте сплющенный участок напильником или шлифовальной бумагой для удаления заусенцев и острых краев.
- Проверьте геометрию с помощью угольника и уровнем, чтобы избежать перекосов в итоговом изделии.
- При необходимости нанесите защитное покрытие для предотвращения коррозии.

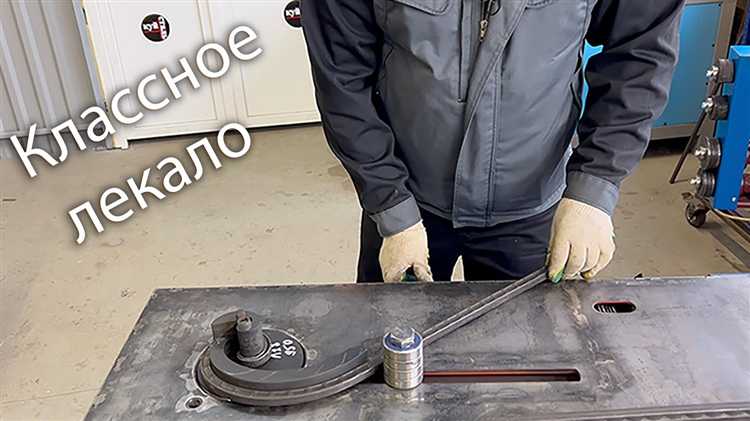

Использование молотка и наковальни для равномерного сплющивания
Для точного и равномерного сплющивания профильной трубы оптимально применять кованный молоток и массивную наковальню с плоской поверхностью. Труба укладывается горизонтально, при этом важно зафиксировать её жёстко, чтобы исключить смещение и вибрации.
Начинайте работу с легких ударов молотком по верхней части трубы, постепенно увеличивая силу удара. Для равномерности перемещайте молоток по всей длине поверхности, избегая концентрации усилия в одной точке, чтобы не получить деформацию с изгибом. Рекомендуется наносить удары под прямым углом к плоскости трубы.
Наковальня должна иметь устойчивое основание, чтобы гасить обратный импульс и не допускать подъёма трубы при ударах. Если возможно, используйте наковальню с выемкой или углублением, соответствующим сечению трубы – это улучшит контроль формы при сплющивании.
Для контроля толщины сплющенного профиля применяйте штангенциркуль после каждых 10–15 ударов. Целевой показатель – равномерное уменьшение высоты трубы по всей длине без резких перепадов.
При необходимости слегка прогрейте трубу до температуры около 200–300 °C, чтобы снизить риск трещин и повысить пластичность металла. Но перегрев свыше 400 °C уменьшает прочность и приводит к нежелательным деформациям.

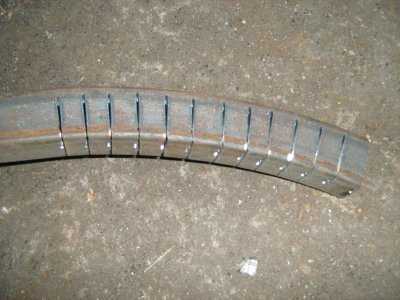

Как избежать деформаций и трещин при сплющивании трубы
При ручном сплющивании профильной трубы важно строго контролировать равномерность распределения нагрузки и температурный режим, чтобы предотвратить повреждения металла.
- Подготовка трубы: Перед сплющиванием убедитесь, что труба очищена от загрязнений и ржавчины, а внутреннее пространство свободно от препятствий.
- Выбор точек приложения усилия: Распределяйте давление равномерно вдоль плоскости сплющивания, избегая резких локальных нагрузок. Используйте металлические вкладыши или шаблоны, повторяющие форму трубы, чтобы предотвратить складки.
- Контроль температуры: При холодном способе работы металл не должен перегреваться. Если труба начинает становиться слишком горячей, дайте ей остыть, чтобы сохранить прочностные свойства и снизить риск трещин.
- Использование поэтапного сжатия: Сплющивайте трубу постепенно, уменьшая сечение небольшими порциями. Это снижает внутренние напряжения и уменьшает риск образования трещин.
- Правильное направление усилия: Прикладывайте давление перпендикулярно оси трубы. Смещение усилия под углом ведет к неравномерной деформации и повреждениям.
- Регулярная проверка геометрии: После каждого этапа измеряйте форму и размеры трубы. Это позволит вовремя выявить и скорректировать отклонения, минимизируя деформации.
- Использование смазочных материалов: Нанесение тонкого слоя технического вазелина или другого смазочного средства снижает трение между инструментом и металлом, уменьшая риск надрывов поверхности.
Проверка ровности и контроль размеров после сплющивания
После завершения процесса сплющивания профильной трубы необходимо немедленно измерить её параметры для исключения дефектов. Ровность проверяется с помощью металлической линейки длиной не менее 1 метра и уровня с точностью 0,5 мм/м. Линейку прикладывают вдоль сплющенной поверхности и фиксируют зазоры, не превышающие 1–2 мм. Превышение этих значений свидетельствует о неправильном распределении усилия при деформации.
Контроль размеров выполняют штангенциркулем или микрометром. Толщина стенки в месте сплющивания должна соответствовать расчетным параметрам с допуском ±0,1 мм, чтобы сохранить прочностные характеристики. Ширина плоской части измеряется по максимальной линии сплющивания и должна совпадать с техническими требованиями, обычно это 60–80% от исходного наружного размера трубы.
Важно: измерения проводят в нескольких точках по длине сплющенного участка для выявления неравномерности. Если отклонения превышают 3 мм по ширине или 0,2 мм по толщине, необходимо повторное корректирующее сплющивание с равномерным распределением давления.
Особое внимание уделяют углам и сгибам – они не должны иметь трещин и явных деформаций. Для выявления микротрещин применяют визуальный осмотр с увеличительным стеклом или контроль методом капиллярного контроля, особенно если труба предназначена для ответственных конструкций.
Последующая обработка и защита сплющенной профильной трубы
После ручного сплющивания профильной трубы поверхность обязательно требует удаления заусенцев и неровностей, образовавшихся в местах деформации. Для этого применяют шлифовальные круги с зернистостью 80-120 или напильники с мелкой насечкой, чтобы избежать чрезмерного снятия металла и сохранить геометрию.
Обязательной операцией является обезжиривание поверхности. Для этого используют ацетон или специальные растворители, которые удаляют масло и пыль, обеспечивая лучшее сцепление с последующими покрытиями.
Если труба из углеродистой стали, рекомендуется обработка антикоррозийным грунтом на основе цинка или фосфатов. Грунтовка наносится тонким слоем кистью или распылителем и высушивается при комнатной температуре минимум 2 часа. Это существенно продлевает срок службы изделий, эксплуатируемых на открытом воздухе.
Для декоративной и долговременной защиты применяют порошковую покраску либо полимерные эмали. Порошковое покрытие требует предварительного нагрева детали до 180-200 °C, что обеспечивает прочное сцепление с металлом и устойчивость к механическим повреждениям.
При использовании холодной ковки часто предпочтительна патинировка – химическая обработка, создающая эффект искусственной старины и дополнительную защиту от ржавчины. Для этого применяют растворы на основе ортофосфорной кислоты или медного купороса, которые наносятся кистью и фиксируются лаком.
Все операции по обработке и защите необходимо проводить при температуре от +10 °C до +30 °C и относительной влажности не выше 60%, чтобы избежать конденсации влаги и нарушения адгезии покрытий.
Вопрос-ответ:
Какими инструментами лучше всего сплющивать профильную трубу для холодной ковки?
Для обработки профильной трубы вручную обычно используют молоток с плоской и гладкой поверхностью, наковальню или металлическую плиту, а также тиски для фиксации трубы. Важно подобрать молоток с подходящим весом — слишком тяжелым будет трудно контролировать удары, а слишком легким — процесс займет много времени. Также иногда применяют деревянные или резиновые прокладки, чтобы не повредить поверхность трубы во время обработки.
Какая последовательность действий при сплющивании профильной трубы, чтобы не повредить металл?
Сначала трубу надежно закрепляют в тисках так, чтобы участок, подлежащий обработке, был свободен для удара. Затем аккуратно наносят легкие удары молотком по бокам трубы, постепенно уменьшая ее профиль. Важно не пытаться сразу сделать сильное сжатие — металл может деформироваться или появятся трещины. Лучше работать постепенно, равномерно распределяя усилия, чтобы сохранить прочность и целостность трубы.
Можно ли использовать обычный молоток, или нужен специальный для холодной ковки?
Хотя обычный молоток подойдет для базовой работы, для более аккуратного и качественного результата лучше применять специализированный молоток для ковки с плоской поверхностью и удобной рукояткой. Такие молотки позволяют точнее контролировать силу удара и минимизировать повреждения металла. Однако если задача не слишком сложная и важна простота, обычный молоток с гладкой поверхностью вполне справится.
Как избежать появления трещин и деформаций при ручном сплющивании трубы?
Чтобы минимизировать риск трещин, важно не пытаться резко менять форму трубы, а действовать постепенно, нанося удары равномерно и распределяя нагрузку. Следует внимательно контролировать состояние металла, особенно если труба тонкостенная. Хорошей практикой будет предварительное слегка разогнуть или нагреть трубу (если это допустимо) для повышения пластичности, но при холодной ковке это не всегда возможно. Также следует избегать ударов в одном месте многократно без перемещения точки воздействия.
Какие виды профильных труб лучше подходят для холодной ковки и сплющивания вручную?
Для ручного сплющивания чаще выбирают трубы из мягких сталей с низким содержанием углерода — они легче поддаются деформации без риска трещин. Тонкостенные трубы лучше избегать, так как они могут легко повредиться при ударных воздействиях. Прямоугольные и квадратные профильные трубы с более толстыми стенками обычно дают лучший результат, поскольку металл сохраняет прочность и форму даже при значительном сжатии.
