Блок питания – неотъемлемая часть системы светодиодной подсветки, но его наличие часто нарушает визуальную целостность интерьера. Особенно это актуально в проектах с открытым потолком, нишами из гипсокартона или мебельной подсветкой. Рациональное размещение блока позволяет сохранить эстетику и обеспечить безопасную эксплуатацию.
Установка блока питания в гипсокартонную нишу – один из самых популярных способов. Пространство за декоративными панелями позволяет не только скрыть устройство, но и обеспечить его естественное охлаждение. Для предотвращения перегрева рекомендуется оставить технологическое отверстие и предусмотреть доступ для обслуживания.
Монтаж в корпус мебели – решение для кухонь и встроенных шкафов. Важно обеспечить минимальное расстояние между источником питания и лентой (не более 2–3 метров), чтобы избежать падения напряжения. Для отвода тепла подойдут вентиляционные отверстия или пассивные решетки.
Если блок питания необходимо разместить на виду, оптимально использовать декоративные короба или фальшпанели. Они подбираются под цвет стен или мебели, легко демонтируются и не требуют сложной установки. При этом важно учитывать мощность устройства: модели свыше 60 Вт нуждаются в принудительном охлаждении.
Встраивание блока в потолочное пространство (например, между натяжным потолком и базовым) – решение для основных зон освещения. Необходимо использовать негорючие монтажные короба и предусмотреть сервисный люк. Это позволит избежать демонтажа потолка при необходимости замены оборудования.
Монтаж блока питания в потолочной нише из гипсокартона
Для установки блока питания в нише потолка из гипсокартона необходимо предусмотреть отвод тепла и обеспечение доступа для обслуживания. Оптимальная глубина ниши – не менее 100 мм, ширина – от 150 мм, что позволяет разместить устройства мощностью до 250 Вт без риска перегрева.
При монтаже обязательно учитывать длину кабеля от блока питания до контроллера или светодиодной ленты. Рекомендуемая длина – не более 3 метров, чтобы избежать падения напряжения. Используйте провод сечением не менее 1.5 мм² для нагрузок до 5 А и 2.5 мм² для более мощных систем.
Блок питания должен крепиться к жёсткой поверхности внутри ниши – чаще всего к профилю или закладному элементу из фанеры. Используйте винтовое крепление и виброизолирующие прокладки для снижения шума.
Для вентиляции необходимо предусмотреть минимум два отверстия: одно для притока воздуха, другое – для выхода. Их суммарная площадь – не менее 20 см². Располагать отверстия следует по диагонали, чтобы обеспечить естественную циркуляцию воздуха.
Обслуживание блока возможно через ревизионный люк. Размер люка – от 150×150 мм. Если люк невозможен, используйте съёмный участок гипсокартона на магнитных фиксаторах.
Рекомендуется использовать импульсные блоки питания с защитой от перегрева и короткого замыкания. Рабочий температурный диапазон устройства должен быть не ниже -10 °C и не выше +60 °C.
Установка блока питания внутри шкафов и мебели
Монтаж блока питания в корпусах мебели позволяет обеспечить скрытую и безопасную подачу питания к светодиодной ленте. Для размещения подходят навесные кухонные шкафы, тумбы под раковиной, гардеробы и полки с задней стенкой. Важно, чтобы в выбранной секции оставался зазор не менее 5 см со всех сторон устройства для вентиляции.
Минимальные требования: защита от влаги (при установке на кухне или в ванной), доступ для технического обслуживания, свободный воздушный поток. Использование блоков с пассивным охлаждением снижает уровень шума, особенно в жилых помещениях.
Крепление блока осуществляется саморезами через монтажные отверстия корпуса или с помощью металлических уголков. Двусторонний скотч использовать не рекомендуется из-за риска перегрева и отслоения.
Для шкафов с ограниченным внутренним объёмом целесообразно применять блоки Slim-формата толщиной до 25 мм. Они могут устанавливаться вертикально, вдоль боковой стенки, без ухудшения теплоотвода.
При проектировании встроенной подсветки целесообразно заранее предусмотреть отдельный модуль с дверцей или вентиляционными отверстиями – это упростит доступ к блоку и обеспечит долговечность системы.

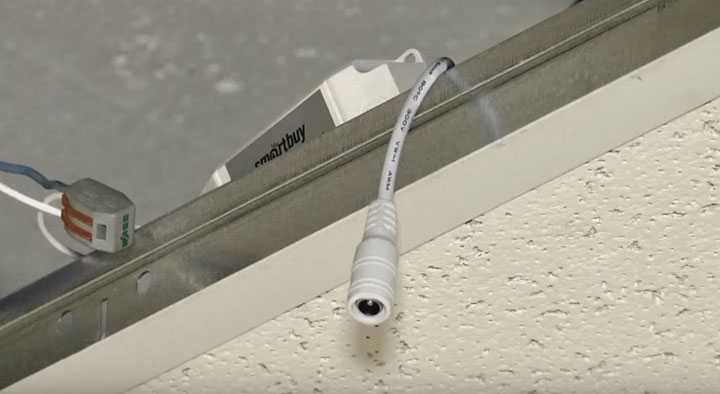

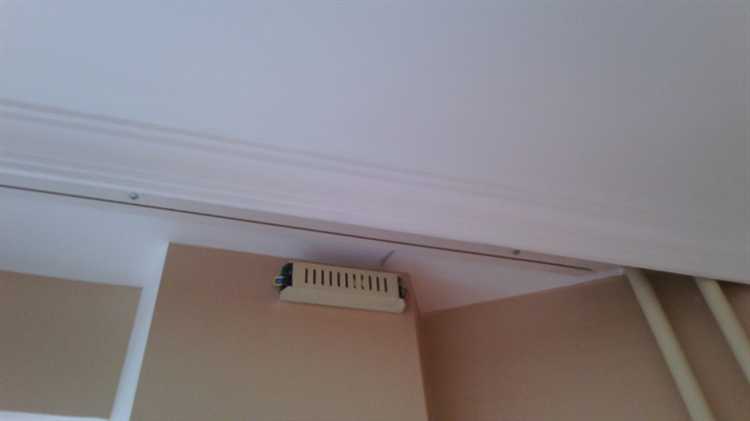

Размещение блока питания за подвесным потолком
Корпус блока питания должен быть металлическим с перфорацией для отвода тепла. При мощности от 60 Вт рекомендуется использовать модели с активным охлаждением или предусмотреть отдельные вентиляционные решетки в потолке.
Место размещения выбирается рядом с техническим люком или ревизионным окном. Это позволит выполнять диагностику и замену блока без демонтажа потолочной конструкции.
Все соединения должны выполняться с применением клеммных колодок или пайки с обязательной изоляцией термоусадочной трубкой. Использование скруток недопустимо из-за риска нагрева и возгорания.
Питание следует подключать через отдельную линию с автоматическим выключателем и, при необходимости, УЗО. Это повысит безопасность и позволит оперативно отключить только цепь светодиодной ленты.
Кабель от блока питания до ленты прокладывается в гофре или кабель-канале с учётом минимизации падения напряжения. При длине более 5 метров – использовать провод сечением не менее 1.5 мм², особенно при токе свыше 3 А.
Прятание блока питания в кабель-канале или коробе
Кабель-канал или декоративный короб – эффективное решение для маскировки блока питания, особенно в интерьерах с открытой проводкой. Для размещения устройства потребуется канал с минимальной глубиной от 40 мм, чтобы обеспечить достаточную вентиляцию и предотвратить перегрев.
Лучше выбирать короб из негорючего ПВХ с крышкой на защелках – он упрощает доступ к оборудованию при обслуживании. Устанавливается канал вдоль плинтуса, потолка или на стыке стен, чтобы не нарушать общую эстетику помещения. При этом важно избегать участков с повышенной влажностью или перегревом – рядом с батареями, кухонной техникой и т.п.
Для циркуляции воздуха в закрытом пространстве рекомендуется оставлять зазор в 5–10 мм между блоком и внутренними стенками канала. Также можно дополнительно просверлить вентиляционные отверстия в тыльной части короба, если позволяют условия установки.
Питание от сети должно подключаться через отдельный канал или гибкий гофрорукав – это упрощает прокладку и снижает риск короткого замыкания. Монтаж блока осуществляется с помощью клипс или саморезов с дюбелями, если короб монтируется на стену. При выборе места учитывается свободный доступ к разъёмам и выключателям.
Если планируется установка нескольких блоков, важно соблюдать минимальное расстояние между ними – не менее 30 мм. Это снизит тепловую нагрузку и продлит срок службы оборудования.
Использование декоративных коробов под цвет интерьера
Декоративные короба позволяют не только скрыть блок питания светодиодной ленты, но и гармонично вписать его в существующее оформление помещения. Для изготовления таких конструкций используются МДФ, алюминий с порошковой окраской или ПВХ с ламинацией. При выборе материала важно учитывать температуру работы блока питания: модели с высоким тепловыделением требуют коробов с вентиляцией – перфорацией или вентиляционными отверстиями.
Цвет коробов должен точно соответствовать оттенку стены, потолка или мебельного элемента, рядом с которым он установлен. Для этого используют окраску по RAL или пленку с текстурой дерева, бетона, камня. В помещениях с повышенной влажностью (ванные, кухни) предпочтительны влагостойкие варианты на основе алюминия или пластика.
Оптимальная глубина декоративного короба – 50–80 мм, в зависимости от размеров блока питания. При этом необходимо предусмотреть люк или съемную крышку для технического обслуживания. Для скрытого монтажа соединительных проводов внутри короба рекомендуется использовать кабель-каналы с изоляцией, соответствующей классу ПВ1 или NYM.
Если блок питания размещён в нише, короб может быть установлен заподлицо с поверхностью, с последующей шпаклёвкой и окраской. При настенном креплении допустим монтаж на клипсы с защелкой для быстрой замены оборудования. Для улучшения теплоотвода внутренняя поверхность короба иногда покрывается теплоотражающей фольгой или алюминиевым скотчем.
Размещение блока питания в техническом помещении или кладовке
Техническое помещение или кладовка – оптимальное место для установки блока питания светодиодной ленты, поскольку здесь обеспечивается доступ к электросети и минимизируется визуальное воздействие. При выборе конкретного места учитывайте вентиляцию: блок питания должен располагаться в зоне с циркуляцией воздуха, чтобы избежать перегрева. Минимальное расстояние от стен и других поверхностей – 10 см.
Розетку лучше всего монтировать в пределах 30–50 см от блока питания для сокращения длины питающего кабеля и снижения потерь напряжения. Обязательно используйте защитные распределительные коробки или монтажные панели, чтобы исключить прямой контакт с проводами и обеспечить безопасность.
При ограниченном пространстве рекомендуется применять блоки питания с компактными размерами и высоким КПД, которые выделяют меньше тепла. Для удобства обслуживания устанавливайте блок питания на высоте не ниже 1 метра от пола, чтобы исключить попадание пыли и влаги.
В случае расположения в кладовке рядом с другими электроустановками соблюдайте дистанцию не менее 20 см между устройствами для предотвращения взаимного нагрева и электромагнитных помех. Использование специальных крепежей с виброизоляцией позволит снизить передачу шума и вибраций на стены.
Встраивание блока питания в стену с доступом через ревизионный люк
Оптимальный способ скрыть блок питания светодиодной ленты – монтаж в стену с установкой ревизионного люка для обслуживания. Такой подход обеспечивает защиту оборудования и упрощает доступ для ремонта или замены.
Для правильной установки следует учитывать следующие технические моменты:
- Выбор ниши в стене: Габариты углубления должны превышать размеры блока питания минимум на 2–3 см с каждой стороны для вентиляции и удобства монтажа.
- Материал стены: В гипсокартонных перегородках нишу делают с помощью металлического профиля, в капитальных стенах – штробят с применением перфоратора и алмазного диска.
- Ревизионный люк: Оптимальный размер – не менее 30×30 см, металлический или пластиковый, с магнитным креплением или защёлками для быстрого снятия.
- Вентиляция: В нише устанавливают перфорированную крышку люка или дополнительно делают вентиляционные отверстия, чтобы избежать перегрева блока питания.
- Монтаж блока питания: Крепят на саморезы или крепёжные ленты с виброизоляцией для минимизации шума и вибрации.
- Прокладка кабелей: Используют гофротрубы или кабель-каналы для защиты проводов от механических повреждений и удобства замены.
При такой установке блок питания надёжно защищён и доступен для обслуживания без демонтажа отделочных материалов.
Вопрос-ответ:
Какие основные методы скрытия блока питания светодиодной ленты в интерьере?
Для маскировки блока питания обычно применяют несколько способов: установка в мебельные конструкции, например, внутри шкафов или ящиков; размещение за декоративными панелями или гипсокартонными конструкциями; использование специальных коробов или ниши; а также монтаж в подвесные потолки. Каждый из этих вариантов позволяет скрыть блок питания, сохранив при этом удобный доступ для обслуживания.
Можно ли прятать блок питания светодиодной ленты в местах с ограниченной вентиляцией?
Блок питания выделяет тепло при работе, поэтому прятать его в полностью герметичных или плохо проветриваемых пространствах не рекомендуется. Если конструкция предполагает ограниченную вентиляцию, важно предусмотреть специальные отверстия для циркуляции воздуха или использовать блоки питания с повышенным запасом мощности и встроенной защитой от перегрева. Это поможет избежать перегрева и продлит срок службы оборудования.
Как сделать так, чтобы скрытый блок питания был легко доступен для замены или ремонта?
При проектировании скрытого размещения блока питания стоит предусмотреть съемные панели, крышки или дверцы, которые обеспечат быстрый доступ. Важно выбирать такие места, где при необходимости можно быстро добраться до блока без разборки всей конструкции. Например, установка блока в нишу с легкосъемной крышкой или за мебельной панелью на магнитах позволит проводить обслуживание без лишних трудностей.
Какие материалы лучше использовать для изготовления декоративных элементов, скрывающих блок питания?
Для создания элементов, закрывающих блок питания, часто используют гипсокартон, легкие пластиковые панели, деревянные рейки или мебельные фасады. Гипсокартон удобен для создания ниш и встроенных конструкций, так как легко поддается обработке и окрашиванию. Пластик подходит для декоративных коробов и вентиляционных решеток. Дерево придает интерьеру дополнительный стиль, но требует аккуратного выполнения для обеспечения вентиляции и безопасности.
