Как закрутить винтовую сваю своими руками

Винтовые сваи используются для установки фундаментов в условиях слабого грунта, на участках с уклоном или при строительстве вблизи воды. Они позволяют обойтись без бетона и подходят для сезонных и постоянных построек. Диаметр сваи варьируется от 57 до 133 мм, длина – от 1,5 до 3 метров. Для закручивания вручную подойдут модели диаметром до 89 мм и длиной до 2,5 м.

Работа начинается с подготовки площадки. Необходимо точно разметить оси фундамента, проверить углы и диагонали. Отклонение в несколько сантиметров приведёт к перекосам конструкции. Для разметки используют верёвку и колышки. Точка установки каждой сваи отмечается строго по уровню.

Перед закручиванием ввинчиваемую часть сваи обрабатывают антикоррозийным составом. На кончик можно нанести густую смазку, чтобы уменьшить трение. Процесс закручивания выполняется с помощью обрезков трубы, вставленных в оголовок сваи – получается своеобразный ворот. Работу ведут вдвоём: один следит за вертикальностью, второй вращает с равномерным усилием.

Контроль вертикали обязателен на каждом витке. Отклонение от оси проверяется уровнем, приложенным с двух сторон. Сваи должны входить в грунт под собственным весом и усилием вращения. При резком увеличении сопротивления лучше не продолжать – возможно, внутри крупный камень или корень. Сваю вытаскивают и смещают на 20–30 см.

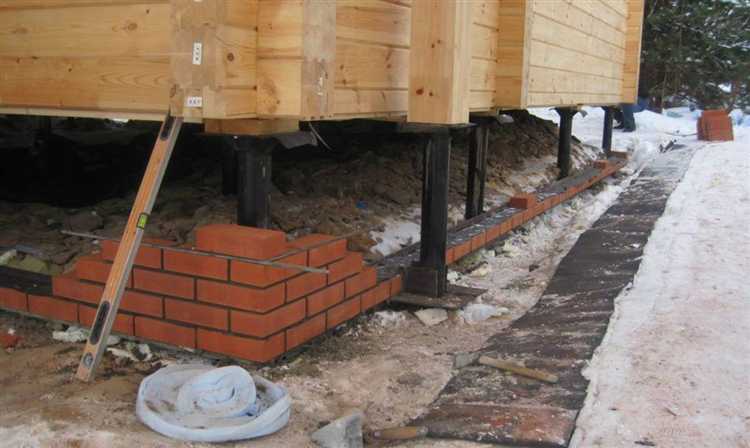

После закручивания оголовок сваи обрезают по уровню, к нему приваривается площадка для крепления ростверка. Если сварки нет, используют винтовые оголовки с болтовым зажимом. Готовые сваи проверяют на прочность нагрузкой – например, временно ставят на них брус или металлическую балку и нагружают весом, превышающим расчетную нагрузку в 1,5 раза.

Выбор подходящего места для установки сваи

Перед установкой необходимо точно определить точки монтажа. Расстояние между сваями под лёгкие конструкции – от 1,5 до 2,5 метров. Для тяжёлых строений шаг уменьшают до 1,2–1,5 метров. Сваи размещают строго по углам будущей конструкции и под несущими стенами.

Площадку очищают от растительности, корней, мусора. Почву выравнивают. Если участок с уклоном, учитывают перепады высот – разница более 20 см требует дополнительного расчёта по длине свай. В низинах возможен застой воды, поэтому на таких участках делают дренаж или отвод поверхностных вод.

Под слоем плодородного грунта может быть торф или плывун. Если глубина слабого слоя превышает 1 м, закручивание винтовых свай в этом месте нецелесообразно. В таких случаях проводят бурение шурфа глубиной 1,5–2 м, чтобы оценить несущую способность грунта. Для надёжности выбирают плотные суглинки или супеси.

Недопустимо устанавливать сваи вблизи коммуникаций: минимальное расстояние до подземных труб – 1,5 м, до кабельных линий – не менее 1 м. При близости деревьев учитывают радиус корневой системы – не менее 2 м от ствола. Участки с крупными валунами или строительным мусором требуют предварительной расчистки, иначе есть риск повреждения лопастей сваи.

Определение глубины и расчёт необходимой длины сваи

Глубина установки винтовой сваи зависит от несущих слоёв грунта, глубины промерзания и предполагаемой нагрузки. В большинстве регионов средней полосы России глубина промерзания составляет 1,2–1,8 м. Свая должна опираться на плотный слой, находящийся ниже этой отметки.

Для лёгких построек (хозблок, теплица) достаточно заглубления на 1,5–2 м. Для дома – от 2,5 м и более. Минимальная глубина погружения в плотный грунт – не менее 30 см ниже уровня промерзания.

Длина сваи рассчитывается как сумма трёх величин: глубина установки, выступ над уровнем земли и запас на монтаж. Пример:

Если верхний слой грунта мягкий, длину увеличивают до выхода на плотный пласт. В рыхлых или переувлажнённых почвах сваи выбирают длиной от 3 м. Рекомендуется использовать бур для предварительной разведки состава почвы на месте установки.

Подготовка инструмента для ручного завинчивания

Для ручного монтажа винтовой сваи потребуется минимум два человека и следующий набор инструментов: лом или арматура длиной не менее 1,5 метра, труба-рычаг длиной от 2 до 3 метров с внутренним диаметром, соответствующим диаметру проушин оголовка сваи, строительный уровень, верёвка или лазерный уровень для контроля вертикали, перчатки и обувь с жёсткой подошвой.

Лом или арматура используются как направляющие вставки в технологические отверстия оголовка. Через них продеваются рычаги – металлические трубы, которые обеспечивают вращение сваи. Важно, чтобы рычаги не имели деформаций и изгибов, иначе усилие будет распределяться неравномерно, что приведёт к перекосу.

Строительный уровень прикладывается к стволу сваи после каждого пол-оборота. Это позволяет своевременно корректировать отклонения от вертикали. Удобнее использовать магнитный уровень – он фиксируется на металлической поверхности и не требует удержания руками.

Для плотного захвата рычага и исключения соскальзывания при нагрузке концы трубы желательно обработать напильником, убрав заусенцы, и обмотать изолентой или прорезиненной лентой. Это повысит сцепление с руками и снизит риск травмы.

Перед началом работ осмотрите все элементы инструмента на наличие трещин и люфтов. Повреждённые трубы или ломы использовать нельзя – они могут деформироваться под нагрузкой и привести к срыву монтажа.

Создание направляющего углубления для начала вкручивания

Перед началом вкручивания винтовой сваи необходимо подготовить точку входа – направляющее углубление. Это повышает точность установки и упрощает начальный этап заглубления.

• Разметьте центр установки, используя нивелир или шнур с отвесом. Отклонение даже на 2–3 см может привести к перекосу всей конструкции.
• Снимите верхний слой дерна диаметром около 30–40 см. Это исключает соскальзывание сваи при начальном нажатии и облегчает вращение.
• Сделайте углубление в центре размеченной зоны глубиной 10–15 см и диаметром чуть меньше диаметра лопастей сваи. Для этого подойдёт лом, садовый бур или узкая штыковая лопата.
• Проверьте вертикальность стенок углубления уровнем или отвесом. Отклонение на этом этапе усложнит дальнейшее вкручивание.
• Утрамбуйте дно углубления и при необходимости подсыпьте немного сухого песка для стабилизации основания.

Если почва каменистая, используйте лом для удаления препятствий. При влажной глине – дайте ямке подсохнуть 1–2 часа до появления плотной корки. Это улучшит зацеп лопастей и сократит усилия при первом обороте.

Техника завинчивания сваи без использования спецтехники

Для самостоятельного завинчивания винтовой сваи потребуется лом длиной не менее 1,2 м или труба диаметром 25–32 мм, длиной 2–2,5 м. Их используют как рычаг, продевая через заводские отверстия в оголовке сваи. Оптимальное соотношение – двое крутят, один контролирует вертикаль.

Перед началом работ важно выровнять площадку, снять верхний слой грунта и разметить место установки. Свая ставится точно по центру метки. Начинать закручивание следует строго вертикально. Даже незначительное отклонение на старте приведёт к перекосу на глубине.

Первые 30–40 см можно вдавить ногой или кувалдой. Затем, используя рычаг, начинать вращение по часовой стрелке. Каждые 3–4 оборота необходимо проверять вертикальность строительным уровнем с двух сторон. При отклонении – корректировать, приподнимая и выравнивая сваю с помощью лома.

Если на глубине 0,8–1,2 м свая идёт с трудом, вероятна встреча с плотным слоем или камнем. В этом случае рычаг следует удлинить, добавив отрезок трубы. Давление на рычаг должно быть равномерным, без рывков, чтобы избежать деформации оголовка.

Оптимальная глубина заглубления – ниже уровня промерзания грунта (для средней полосы – не менее 1,5 м). Верх сваи должен оставаться на 30–40 см выше уровня земли для последующей обвязки. После установки полость заливается цементным раствором, чтобы предотвратить коррозию.

Контроль вертикальности сваи в процессе закручивания

Вертикальность сваи проверяется на каждом витке при помощи строительного уровня или отвеса. Для точного контроля рекомендуется использовать нивелир с оптической или лазерной маркировкой, который обеспечивает точность до 0,5°.

После первых 0,5 метра вкручивания измерения нужно проводить каждые 20–30 см. При отклонении от вертикали более чем на 2°, вкручивание следует приостановить и скорректировать положение сваи вручную, слегка выдернув и заново выставив её по уровню.

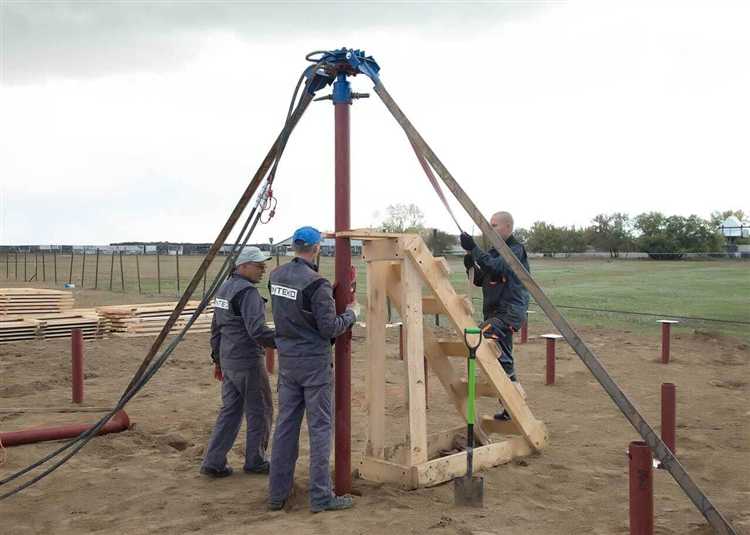

Использование направляющей рамы с фиксатором помогает удерживать сваю в заданном положении на начальном этапе. При отсутствии рамы важно привлекать помощника для контроля угла наклона.

При ручном закручивании рекомендуют устанавливать сваю в легкодоступном месте, чтобы избежать смещения из-за усилия и обеспечить стабильность при поворотах. Сваи диаметром более 120 мм требуют более тщательной проверки из-за повышенного момента кручения.

После достижения проектной глубины окончательную вертикальность проверяют нивелиром по четырём сторонам сваи, корректируя по необходимости до закладного бетонирования или монтажа ростверка.

Проверка заглубления и обрезка сваи под нужный уровень

После ввинчивания сваи важно измерить глубину её установки. Используйте рулетку или нивелир, чтобы определить фактическое заглубление относительно проектной отметки. Для точного контроля применяйте строительный уровень с отвесом или лазерный нивелир.

Если свая заглублена недостаточно, продолжайте вращение до достижения нужной отметки. При чрезмерном заглублении допускается незначительный подъём с последующей корректировкой, но это возможно только при сохранении устойчивости сваи.

Для обрезки используйте болгарку с алмазным диском или пилу по металлу. Перед резом убедитесь, что свая зафиксирована, чтобы избежать смещения. Обрезать нужно ровно, строго по отметке, обозначенной маркером или угольником.

После резки края следует обработать наждачной бумагой или металлической щёткой, чтобы убрать заусенцы и предотвратить коррозию. Рекомендуется покрыть срез антикоррозийным составом или краской.

Высота сваи должна соответствовать уровню установки ростверка или фундамента, учитывая толщину гидроизоляционного слоя и возможный утеплитель. Несоблюдение высоты снижает эффективность конструкции и вызывает деформации.

Вопрос-ответ:

Какие инструменты понадобятся для самостоятельной установки винтовой сваи?

Для работы потребуются: лопата или садовый бур для разметки и подготовки места, ручной или механический ключ для завинчивания сваи, уровень для контроля вертикальности, рулетка для точных замеров, а также перчатки для защиты рук. Если планируется устанавливать сваи в плотный грунт, может понадобиться лом или ломик для разрыхления почвы.

Как определить, насколько глубоко нужно ввинтить сваю в землю?

Глубина зависит от типа грунта и нагрузки, которую будет держать свая. В песчаных или рыхлых почвах рекомендуется заглублять сваю до устойчивого слоя — обычно это 1,5–2 метра. В глинистых грунтах можно ориентироваться на 1,2–1,5 метра. Главное — чтобы свая упиралась в плотный слой, способный удержать конструкцию без осадки.

Какие ошибки чаще всего допускают при установке винтовых свай своими руками?

Основные ошибки — это недостаточная вертикальность установки, недостаточная глубина заглубления, что снижает прочность, и неправильная подготовка участка. Также нередко забывают про предварительную проверку грунта, что приводит к нестабильности. Если не контролировать уровень сваи на каждом этапе, конструкция может получиться наклонной.

Можно ли установить винтовые сваи без спецтехники, и как облегчить процесс?

Да, можно. Для небольших свай подойдет ручной способ с применением рычагов — металлических труб или прутков, которые надевают на квадратный конец сваи и прокручивают. Работа потребует физической силы и терпения, особенно в плотных почвах. Рекомендуется работать вдвоём, чтобы распределить нагрузку и лучше контролировать процесс.

Как проверить правильность установки свай после их ввинчивания?

Проверяют вертикальность с помощью строительного уровня или отвеса. Свая должна стоять строго вертикально, без наклонов. Также важно измерить глубину заглубления и убедиться, что она соответствует расчетам для конкретного грунта и нагрузки. После этого можно провести тестовую нагрузку, например, аккуратно опереться или поставить небольшой груз, чтобы проверить устойчивость.

Как правильно выбрать место для установки винтовой сваи и что нужно учитывать при этом?

Выбор места для установки винтовой сваи требует оценки состояния грунта и рельефа участка. Прежде всего, нужно определить, не проходит ли под выбранной точкой подземных коммуникаций, избежать болотистых и сильно влажных участков. Следует учитывать глубину промерзания почвы в вашем регионе, чтобы свайная опора оказалась ниже этого уровня и не подвергалась пучению. Также важно, чтобы рядом не было крупных деревьев с разветвлённой корневой системой, которая может повредить сваи со временем. Если участок имеет уклон, рекомендуется выполнить выравнивание или подобрать сваи разной длины для сохранения горизонтали конструкции.
