Куда ставить манометр в системе водоснабжения

Манометр – ключевой элемент контроля давления в водопроводной системе. Его установка позволяет своевременно выявлять скачки давления, утечки и неисправности оборудования. Без точного контроля параметров возможны повреждения трубопроводов, поломки насосного оборудования и нестабильная работа бытовых приборов, подключённых к водоснабжению.

Выбор места установки зависит от конфигурации системы. Оптимальная точка – сразу после насоса или на выходе из водонагревателя, где давление наиболее критично. При наличии обратного клапана манометр устанавливают до него. Это позволяет фиксировать давление, создаваемое насосом, до его регулирования.

Резьбовое соединение манометра должно соответствовать диаметру фитинга, обычно используется резьба 1/4 или 1/2 дюйма. Герметизация выполняется с использованием ленты ФУМ или пасты с паклей. Не допускается использование резьбовых уплотнителей, способных засорить капилляр манометра.

Для систем с высоким уровнем вибрации рекомендуется установка манометров с глицерином – они устойчивы к пульсациям и обеспечивают точные показания. В уличных системах используется исполнение с антикоррозийным корпусом и герметичным стеклом. При монтаже важно учитывать направление потока воды – установка на байпасе даст искажённые данные.

После установки необходимо провести первичную проверку: при отключённой подаче давления стрелка должна показывать ноль. Отклонения сигнализируют о заводском браке или повреждении капилляра. Периодическая поверка манометра обязательна – минимум раз в два года для бытовых систем и ежегодно для коммерческих объектов.

Выбор подходящего типа манометра для водопровода

Для водопроводных систем используются в основном два типа манометров: механические (аналоговые) и электронные. Механические устройства предпочтительнее в бытовых условиях благодаря простоте конструкции, невысокой стоимости и надёжности. Электронные манометры целесообразно применять при необходимости дистанционного контроля давления или интеграции с системой автоматизации.

Диапазон измерения должен соответствовать рабочему давлению системы. Для городского водопровода с номинальным давлением 2–6 бар оптимальны манометры с диапазоном 0–10 бар. Использование прибора с избыточным запасом диапазона (например, 0–25 бар) снижает точность показаний.

По способу подключения различают радиальные и осевые модели. Радиальные устанавливаются вертикально на горизонтальных участках трубопровода, осевые – в местах с ограниченным пространством, где прибор монтируется перпендикулярно к трубе. Резьбовое соединение G1/2″ считается стандартом для бытовых нужд.

Корпус должен быть изготовлен из устойчивых к коррозии материалов – нержавеющей стали или латуни с хромированием. При установке на улице или во влажных помещениях выбирают модели с IP-защитой не ниже IP65 и глицериновой заливкой шкалы, предотвращающей запотевание.

Точность измерения определяется классом точности. Для бытовых целей достаточно класса 2.5. В системах с повышенными требованиями к контролю давления (насосные станции, бойлеры) предпочтительны приборы класса 1.6 или 1.0.

Определение оптимального места установки манометра

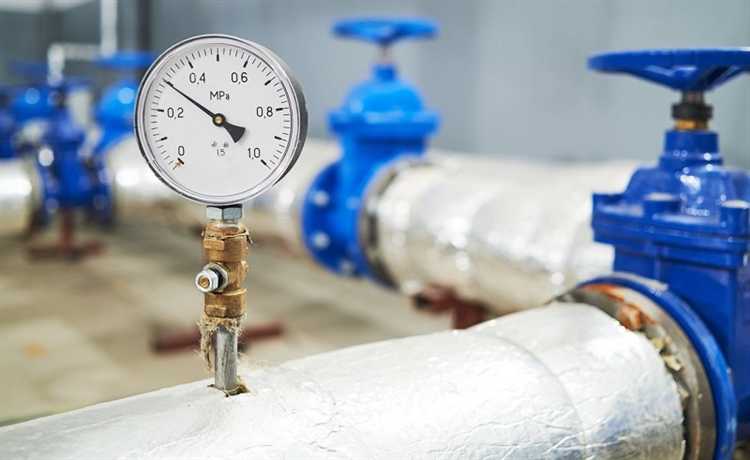

Точность показаний манометра зависит от его расположения в системе. Неправильно выбранная точка установки может привести к искажению данных из-за турбулентности потока, пульсаций давления или гидравлических ударов.

• Устанавливайте манометр на прямом участке трубы, удалённом от насосов, кранов, изгибов и других источников возмущений на расстоянии не менее 5 диаметров трубы до и 3 после.
• При монтаже после насоса – размещайте прибор на выходе в зоне стабильного давления, но не ближе 1 метра от фланца, чтобы избежать пульсаций.
• Для систем с накопительными баками – оптимально устанавливать манометр на подающем трубопроводе перед входом в бак, чтобы контролировать давление подачи.
• В двухэтажных и выше зданиях – один манометр монтируется на вводе в здание, второй – на верхнем этаже для оценки перепада давления по вертикали.
• Избегайте мест с вероятным образованием воздушных пробок – верхние точки трубопровода не подходят для установки.
• Если в системе предусмотрен обратный клапан, манометр должен быть установлен до него, чтобы отображать реальное давление в магистрали, а не за клапаном.

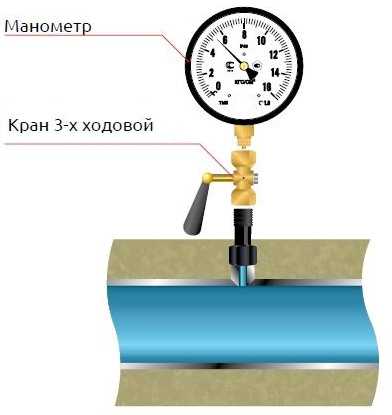

Для технического обслуживания и предотвращения поломок рекомендуется предусмотреть установку тройника с запорным краном и дренажем, а также предусмотреть возможность демонтажа прибора без остановки системы.

Необходимые инструменты и комплектующие для монтажа

Для установки манометра в водопроводной системе потребуется разводной ключ с захватом до 32 мм – для большинства стандартных резьбовых соединений. При наличии металлических труб желательно использовать трубный ключ с трещоткой для более надёжного захвата.

Обязательно наличие фум-ленты или пакли с пастой для герметизации резьбовых соединений. Использование герметика на анаэробной основе допустимо при установке на металлические резьбы, но требует полного обезжиривания поверхности.

Необходим тройник соответствующего диаметра с внутренней резьбой под манометр – чаще всего 1/2 или 1/4 дюйма. При отсутствии свободного участка трубы с возможностью врезки понадобится дополнительно шаровой кран и фитинг под врезку с обжимным соединением.

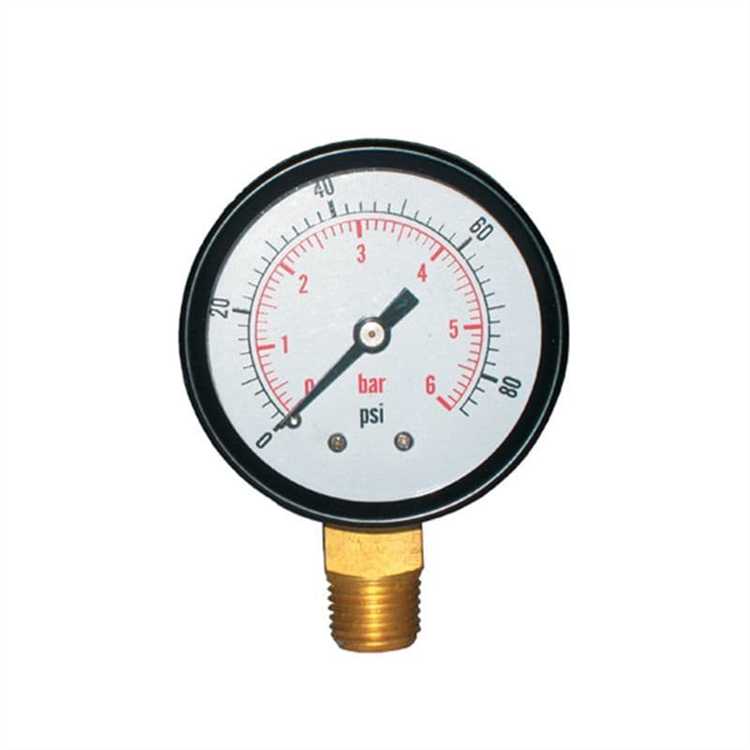

Сам манометр должен иметь шкалу до 6 бар для бытовых систем. Рекомендуется выбирать модели с нижним подключением и классом точности не ниже 2.5. При монтаже в систему с возможными гидроударами следует предусмотреть установку демпфера или глицеринового манометра.

Дополнительно потребуется сантехнический нож для зачистки трубы, уровень для правильного позиционирования манометра и, при необходимости, перфоратор с буром для фиксации трубопровода после врезки.

Пошаговая инструкция по врезке манометра в трубу

1. Выбор точки врезки. Оптимальное место – после насоса или фильтра, на прямом участке трубы без изгибов и ответвлений. Расстояние до ближайшего соединения – не менее 10 см.

2. Подготовка системы. Перекройте подачу воды, сбросьте давление через ближайший кран. Убедитесь, что участок трубы сухой.

3. Разметка и сверление. На трубе сделайте отметку в месте установки. Для металлических труб используйте корончатое сверло или перо по металлу диаметром под резьбу (обычно 8–10 мм). Для пластиковых – насадку-фрезу нужного диаметра.

4. Нарезка резьбы. В отверстии нарежьте внутреннюю резьбу с помощью метчика соответствующего размера (чаще всего G1/4 или G1/2). Для ПНД и ПВХ-труб предпочтительнее использовать врезные седёлки с резьбовым отводом.

5. Герметизация соединения. Намотайте 6–8 витков фум-ленты по ходу резьбы или нанесите пасту-герметик. Следите, чтобы герметик не попал внутрь трубы.

6. Установка манометра. Вкрутите прибор в подготовленное отверстие вручную, затем подтяните разводным ключом не более чем на 1/4 оборота. Не перетягивайте – возможна деформация корпуса.

7. Проверка герметичности. Медленно откройте подачу воды. Убедитесь в отсутствии подтеков. При необходимости – подтяните соединение или добавьте герметик.

Герметизация резьбовых соединений при установке

Перед герметизацией необходимо убедиться в чистоте и целостности резьбы. Любые загрязнения, остатки старого уплотнителя или заусенцы снижают надежность уплотнения. Очистку выполняют металлической щеткой и обезжиривателем на основе изопропанола или ацетона.

Для металлических соединений с конической или цилиндрической резьбой применяют ленты ФУМ (фторопластовый уплотнительный материал), анаэробные герметики или паклю с пастой. ФУМ-лента используется при давлении до 6 бар и температуре до +150 °C. Наматывается по ходу закручивания резьбы, начиная с первого витка, в 5–8 слоев с небольшим натяжением.

Анаэробные герметики подходят для монтажа в системах с давлением до 10 бар и температурой до +200 °C. Наносятся равномерным кольцом по окружности резьбы. После сборки требуется выдержка не менее 15 минут до начала нагнетания давления. Полная полимеризация наступает через 1–3 часа в зависимости от состава.

Пакля с пастой эффективна в старых металлических системах. Пасту наносят тонким слоем на витки резьбы, затем накладывают паклю, виток к витку без просветов. Сверху паклю фиксируют еще одним слоем пасты. Метод обеспечивает герметичность при высоких нагрузках и вибрации, но требует опыта и аккуратности.

Не допускается применение уплотнительных материалов на загрязненные, ржавые или поврежденные резьбы. При многократной разборке соединений предпочтительнее использовать анаэробные герметики со средней фиксацией, которые позволяют демонтаж без риска повреждения резьбы.

Проверка работоспособности манометра после установки

После монтажа манометра необходимо убедиться в корректности его показаний и герметичности соединений. Для этого вначале следует закрыть все запорные краны, кроме того, к которому подключён манометр. Затем аккуратно открыть подачу воды и зафиксировать значение давления. Если манометр демонстрирует стабильное значение без скачков и дрожания, прибор функционирует правильно.

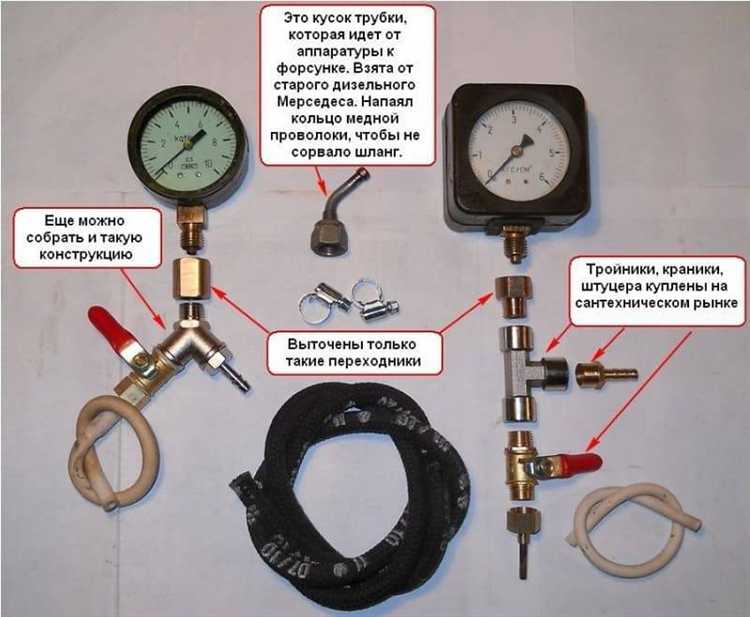

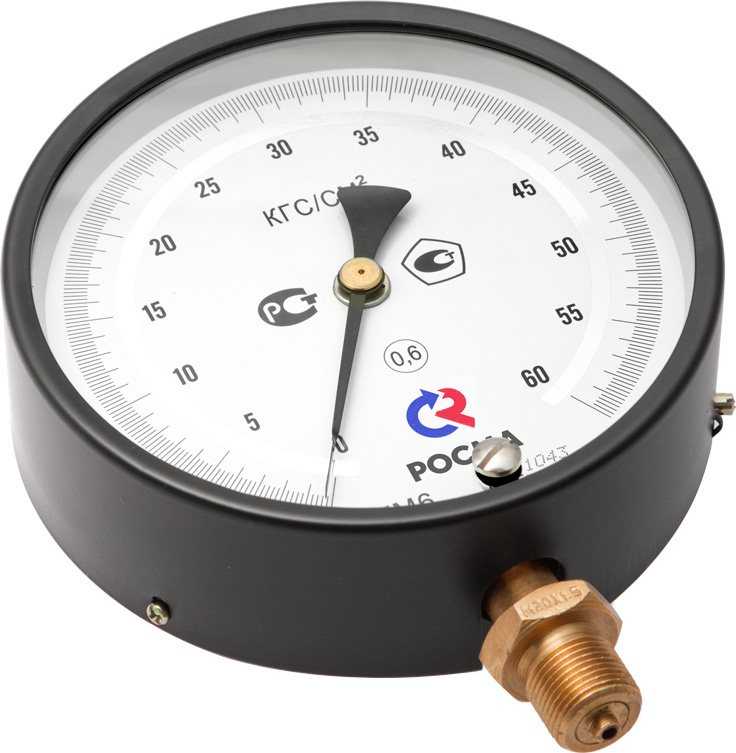

Для дополнительной проверки следует сравнить показания манометра с эталонным прибором или с техническими характеристиками системы. Например, в системах бытового водоснабжения давление обычно находится в диапазоне 2–4 бар. Значения, существенно выходящие за эти рамки, могут указывать на неправильную установку или неисправность манометра.

Важно также проверить герметичность соединений визуально и с помощью мыльного раствора – при появлении пузырьков возможно наличие протечек. Если манометр оснащён виброизоляцией, следует убедиться, что она не мешает точности измерений.

Рекомендуется провести повторную проверку после нескольких часов эксплуатации, чтобы убедиться в отсутствии падения давления и стабильности показаний. При обнаружении завышенных или заниженных значений следует проверить правильность подключения, отсутствие загрязнений и целостность мембраны манометра.

Вопрос-ответ:

Зачем устанавливать манометр в систему водоснабжения?

Манометр помогает контролировать давление в трубопроводе, что важно для предотвращения поломок и утечек. Он позволяет своевременно обнаружить отклонения от нормы и принять меры для защиты оборудования и комфортного использования воды.

Как правильно выбрать место для установки манометра в системе?

Манометр устанавливают в точке, где можно получить наиболее точные данные о давлении, обычно ближе к входу воды в дом или после насосного оборудования. Место должно быть доступным для обслуживания и защищённым от механических повреждений и воздействия влаги.

Какие типы манометров подходят для систем водоснабжения?

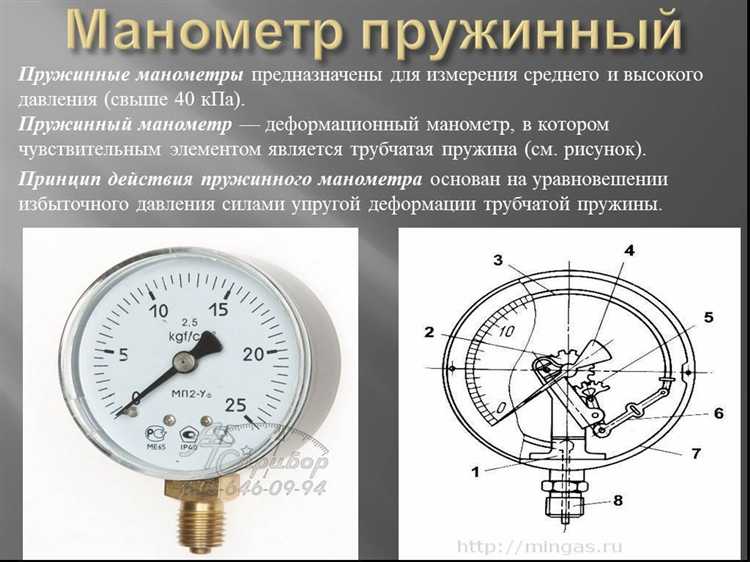

Для водоснабжения чаще всего применяют пружинные и мембранные манометры с диапазоном измерения, подходящим к рабочему давлению системы. Важно учитывать материал корпуса и чувствительный элемент, чтобы устройство выдерживало условия эксплуатации и контакт с водой.

Какие ошибки часто допускают при установке манометра?

Частая ошибка — установка манометра в местах с сильной вибрацией или перепадами температуры, что сокращает срок службы прибора. Также неправильный выбор резьбы или отсутствие уплотнительных материалов приводит к протечкам и неточным показаниям.

Как проверить исправность манометра после установки?

Проверить работу манометра можно, наблюдая за изменениями давления при открытии и закрытии кранов. При стабильных условиях стрелка должна показывать постоянное значение. Если прибор «залипает» или показывает нулевые значения при наличии давления, необходима замена или ремонт.

Как правильно выбрать место для установки манометра в системе водоснабжения?

Место установки манометра должно обеспечивать точное измерение давления воды в системе. Обычно прибор устанавливают после насоса или на входе в дом, где давление максимально стабильно. При выборе участка важно, чтобы рядом не было резких изгибов труб и вибраций, которые могут искажать показания. Также рекомендуется монтировать манометр на вертикальном участке трубы для удобства считывания данных и предотвращения попадания воздуха в прибор.

Какие инструменты и материалы нужны для установки манометра в водопроводной системе?

Для монтажа манометра потребуется набор стандартных сантехнических инструментов: разводной ключ или гаечные ключи подходящего размера, уплотнительная лента (фум-лента), а также фитинги и тройники с резьбой, если их нет в системе. При выборе манометра следует учитывать диаметр и тип соединения, чтобы обеспечить надежное крепление без протечек. Иногда бывает полезно подготовить уплотнитель для резьбы и использовать герметик для водяных соединений.
