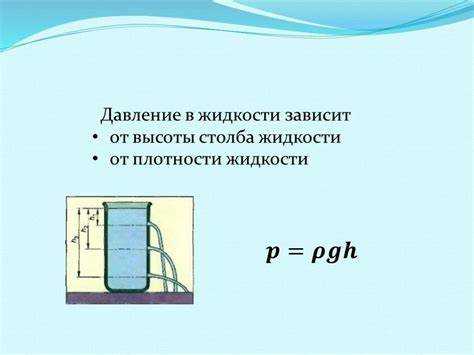

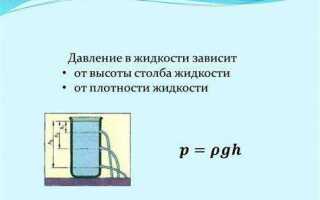

Напор воды определяется высотой столба жидкости и измеряется в метрах водяного столба (м В.С.). Он отражает потенциальную энергию, доступную для перемещения воды в трубопроводе. Важно учитывать, что напор зависит не только от давления, но и от гравитационного воздействия, что позволяет оценивать возможность подачи воды на необходимую высоту или расстояние.
Давление воды – это сила, действующая на единицу площади и измеряется в паскалях (Па) или барах. Давление показывает, насколько интенсивно жидкость воздействует на стенки труб и оборудование. В системах водоснабжения давление регулирует скорость и объем потока, но само по себе не гарантирует необходимого подъема воды без достаточного напора.
Для правильного проектирования и эксплуатации водяных систем важно различать эти понятия. Например, насос с высоким давлением, но низким напором, не сможет эффективно подавать воду на большой этаж, а система с достаточным напором, но низким давлением, может испытывать проблемы с равномерностью распределения жидкости.
Рекомендуется проводить измерения напора и давления на разных точках системы с помощью манометров и водяных уровней, чтобы обеспечить корректную настройку оборудования и предотвратить аварийные ситуации.
Что такое напор воды и как его измеряют
Напор складывается из трёх компонентов:
- Геометрический – разница высот между уровнем воды в резервуаре и точкой забора.
- Гидравлические потери – потери энергии в трубах из-за трения и сопротивления оборудования.
- Динамический напор – обусловлен скоростью потока в системе.
Измерение напора проводится с помощью манометров, прикреплённых к системе на определённых участках. Для точной оценки применяют следующие методы:
- Использование манометра в месте водозабора – давление переводится в высоту столба воды, учитывая плотность и гравитацию.
- Применение пьезометра – прозрачной трубки, через которую виден уровень воды относительно нулевой точки.
- Измерение давления и расчёт напора по формуле:
H = P / (ρ × g), гдеH – напор (м),
P – давление (Па),
ρ – плотность воды (около 1000 кг/м³),
g – ускорение свободного падения (9,81 м/с²).
Для практических целей оптимальный напор в жилых зданиях обычно варьируется от 20 до 40 метров. При измерениях следует учитывать:
- Температуру воды – влияет на плотность и, следовательно, на расчёты.
- Точность калибровки приборов – ошибки приводят к неверной оценке напора.
- Место установки датчиков – должно отражать реальное давление в ключевых точках системы.
Определение давления воды и методы измерения

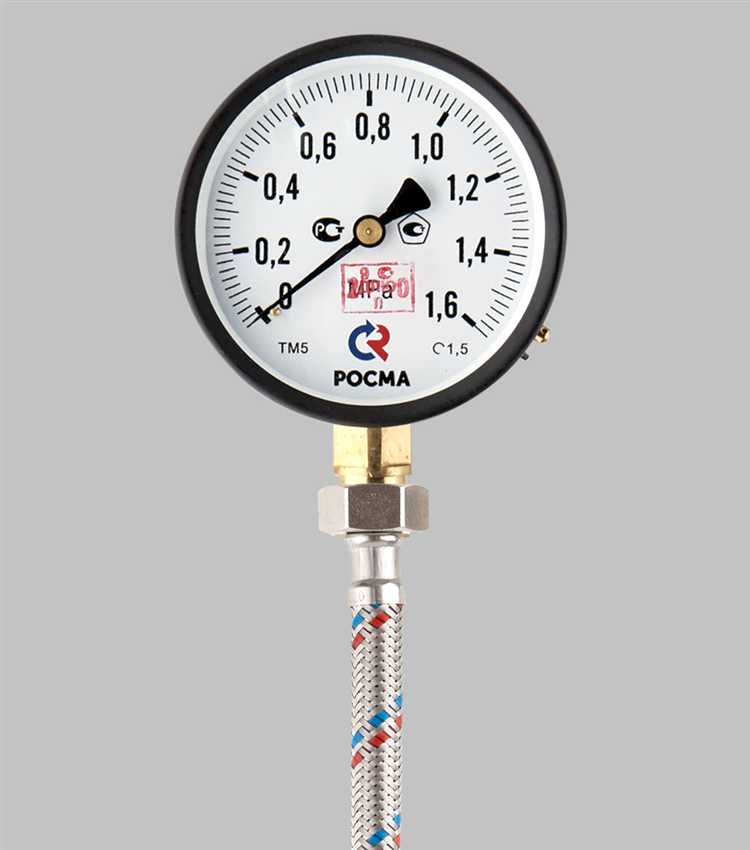

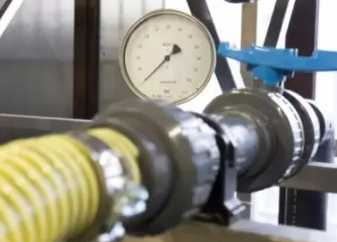

Для точного измерения давления применяются манометры:
- Механические манометры – устанавливаются на входе в систему или после редуктора, показывают давление в режиме реального времени. Просты в обслуживании, но имеют отклонение до 5%.
- Электронные манометры – оснащаются цифровым дисплеем, могут сохранять данные и подключаться к системам умного дома. Точность до 1%, подходят для сложных инженерных сетей.
- Дифференциальные манометры – применяются в системах с переменным давлением, фиксируют разницу между двумя точками. Используются при проектировании и контроле водоснабжения многоквартирных зданий.
Для диагностики на отдельных участках системы используют временные измерители: переносные манометры с резьбовыми соединениями. Их устанавливают на место водоразборного устройства (например, на кран) и снимают после получения показаний. Оптимально проводить измерения утром и вечером, когда водопотребление в системе максимальное.
Регулярный контроль давления обязателен при наличии бойлеров, стиральных и посудомоечных машин. При скачках давления рекомендуется установка редуктора и гидроаккумулятора для стабилизации параметров системы.
Влияние напора на работу бытовых водоприборов
Недостаточный напор воды часто приводит к неполному заполнению бачков унитазов, сбоям в работе стиральных и посудомоечных машин, а также нестабильной струе из душевой лейки. Минимальное значение напора для нормальной работы большинства бытовых приборов – 1,5 атмосферы. При падении ниже этого уровня техника либо отключается по ошибке, либо цикл стирки/мойки прерывается.
Водонагреватели, особенно проточные, требуют стабильного и достаточно высокого напора – не менее 2,5 атмосферы. При снижении напора вода в них недостаточно нагревается, а автоматика может блокировать включение. Смесители с термостатом также чувствительны: при нестабильном напоре термостат не способен поддерживать заданную температуру, что делает пользование неудобным и потенциально опасным.

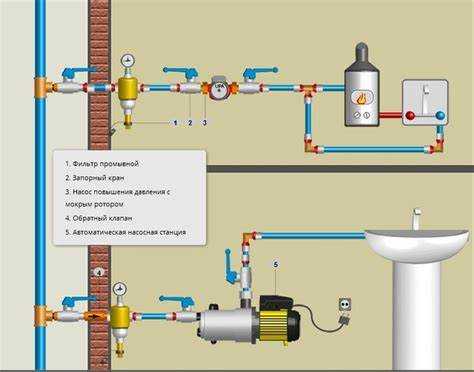

Насосные станции или бустерные насосы позволяют компенсировать недостаточный напор в домах с верхними этажами или при слабом центральном водоснабжении. Перед установкой насоса рекомендуется измерить фактический напор в системе манометром, подключённым к водоразборной точке. Если значение ниже 1,5 атмосферы, установка оборудования становится необходимостью.
При проектировании новых водопроводных систем важно учитывать потери напора в длинных трубопроводах и при наличии многочисленных соединений. Использование труб с минимальным внутренним сопротивлением и правильный подбор диаметра позволяют сохранить необходимый напор у конечных потребителей.
Как давление воды отражается на системе водоснабжения
Давление воды – ключевой параметр, влияющий на стабильность и срок службы водопроводной системы. Оптимальное давление в бытовой системе водоснабжения составляет 2,5–4,5 бар. При снижении ниже 2 бар наблюдаются перебои в подаче воды, нестабильная работа сантехники и бытовых приборов. Давление выше 5 бар приводит к ускоренному износу соединений, повышенному риску протечек и гидроударам.
Повышенное давление особенно опасно для пластиковых труб и фитингов. При постоянной нагрузке свыше рекомендованных пределов возрастает вероятность растрескивания и выхода из строя запорной арматуры. Металлические трубопроводы менее чувствительны, но и они требуют установки компенсаторов и редукторов давления при превышении 6 бар.
В многоэтажных зданиях давление на нижних этажах может достигать 7–8 бар, что требует обязательного использования редукционных клапанов. Отсутствие регулировки приводит к неравномерному распределению давления, сбоям в подаче воды на верхние этажи и аварийным ситуациям.
Для контроля давления рекомендуется установка манометров на вводе в систему и после редуктора. Регулярная проверка позволяет оперативно выявлять отклонения и предотвращать повреждения оборудования. Системы автоматического поддержания давления на базе насосных станций с частотными преобразователями обеспечивают стабильную подачу даже при переменном водоразборе.
Неправильное давление влияет на работу водонагревателей, стиральных и посудомоечных машин. При недостаточном напоре техника не запускается, при избытке – преждевременно выходит из строя. Производители указывают допустимые параметры давления: от 1 до 6 бар. Несоблюдение этих ограничений аннулирует гарантию.

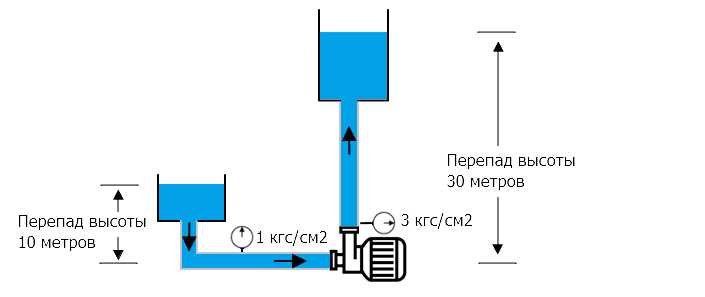

Связь между напором и давлением в трубопроводах
Из этого уравнения следует: при увеличении напора возрастает и давление. Так, напор в 10 метров создает давление около 1 атмосферы (примерно 0.98 бар). Однако в трубопроводной системе итоговое давление зависит не только от высоты, но и от сопротивления потоку: диаметр труб, количество поворотов, арматура и шероховатость стенок снижают эффективный напор.
Для минимизации потерь рекомендуется использовать трубы с минимально допустимой шероховатостью и избегать резких изгибов. Например, в системах с протяжённостью более 50 метров падение давления может достигать 20–30% при наличии нерациональных изгибов и узких участков.
При проектировании важно учитывать: если давление у потребителя ниже 1.5 бар, оборудование (например, стиральные машины или газовые колонки) может не запускаться. В таких случаях устанавливаются повысительные насосы, компенсирующие потерю напора за счёт создания искусственного давления.
Причины снижения напора и давления в системе
Засоры в трубопроводе – одна из наиболее частых причин. Отложения ржавчины, известкового налёта и механических примесей уменьшают внутренний диаметр труб, что снижает пропускную способность и увеличивает гидравлическое сопротивление. Особенно подвержены старые стальные трубы с длительным сроком эксплуатации.
Износ запорной арматуры приводит к частичному перекрытию потока. Шаровые краны, вентили и фильтры при повреждении внутреннего механизма теряют способность полностью открываться, вызывая локальное падение давления.
Неправильная работа насосного оборудования связана с износом крыльчатки, снижением оборотов или нарушением регулировки автоматики. В системах с гидроаккумулятором часто наблюдается снижение давления при неправильной настройке реле давления или утечке воздуха в баке.
Одновременное включение нескольких водоразборных точек вызывает перераспределение потока, при котором давление в отдельных участках резко падает. Такая проблема характерна для частных домов без гидравлической компенсации в системе.
Нарушение проектной схемы, например, установка труб с недостаточным диаметром или длинные горизонтальные участки без промежуточной подпитки, ведёт к значительным потерям напора из-за трения и завихрений потока.
Воздушные пробки в трубах частично перекрывают движение воды. Воздух скапливается в верхних точках системы, особенно при отсутствии автоматических воздухоотводчиков.
Утечки в местах соединений, кранах или неисправных бойлерах приводят к потере давления на входе. Даже незначительная течь вызывает нестабильность напора на выходе.
Нестабильность внешнего источника воды, например, в случае централизованного водоснабжения, связана с колебаниями давления в магистрали, особенно в часы пикового потребления.
Как правильно выбирать насос с учетом напора и давления
Перед покупкой насоса необходимо точно определить требуемый напор и давление в системе. Ошибки на этом этапе приводят к неэффективной работе оборудования или его перегрузке.
- Измерьте вертикальное расстояние от уровня воды до самой высокой точки водоразбора – это геодезический напор.
- Добавьте к этому значению потери напора на трении в трубах, фитингах и клапанах. В среднем на каждый 10 метров трубы теряется 0,3–0,5 м напора.
- Учтите минимальное давление, требуемое на выходе (обычно от 1,5 до 3 бар для бытовых нужд). Переведите давление в метры: 1 бар = 10 м водяного столба.
Пример расчета: если высота подъема воды составляет 8 м, длина трубопровода – 30 м, а требуется давление 2 бар (20 м), то суммарный напор должен быть не менее 8 + (30 × 0,4) + 20 = 40 м.
- Выбирайте насос с характеристикой, при которой рабочая точка (расход/напор) находится в диапазоне максимальной эффективности.
- Центробежные насосы оптимальны для систем с постоянным расходом и небольшим напором (до 40 м).
- Многоступенчатые насосы подходят для систем с высокой точкой водоразбора или несколькими этажами.
- Если требуется стабильное давление при переменном расходе – используйте насосные станции с автоматикой и гидроаккумулятором.
- Для глубинных скважин выбирайте скважинные насосы с запасом по напору не менее 10% от расчетного значения.
Всегда проверяйте график зависимости напора от расхода в техническом паспорте. При реальном расходе напор не должен опускаться ниже расчетного.
Практические советы по контролю и регулировке параметров воды
Измерение давления: Установите манометры на вводе в здание и после основных узлов водоснабжения. Нормальное давление для многоквартирного дома – 3–4 бара. При показателях выше 6 бар необходимо установить редуктор давления, чтобы предотвратить износ сантехники.
Контроль напора: Если напор нестабилен, проверьте засоры в фильтрах грубой очистки и состояние запорной арматуры. Напор воды в кране на высоте выше 5 этажей без насосного оборудования обычно снижается до 0,5–1 бар – в этом случае требуется установка повысительного насоса.
Регулировка при помощи редуктора: Установите редуктор давления на вводе с возможностью точной настройки. Для бытовых нужд оптимальное значение – 3 бара. Регулировка осуществляется поворотом винта: по часовой стрелке – повышение, против – понижение.
Использование датчиков давления: Автоматизированные системы с электронными датчиками позволяют отслеживать и регулировать давление в реальном времени. Подключение к контроллеру с сигнализацией обеспечит защиту от скачков давления.
Тестирование напора: Измерьте объём воды, проходящий через кран за 10 секунд. При расходе менее 1 литра за 10 секунд – вероятны проблемы с запорной арматурой, загрязнение аэраторов или засоры в трубах.
Учет сезонных колебаний: В частных домах зимой возможно падение давления из-за промерзания труб. Прокладка труб ниже глубины промерзания и утепление – обязательные меры. Для защиты систем отопления рекомендуется установка группы безопасности с автоматическим воздухоотводчиком и предохранительным клапаном.
Настройка насосных станций: Давление включения должно быть на 1 бар ниже давления выключения. Реле давления настраивается вручную с учётом характеристик гидроаккумулятора. Перепад в 1,5 бара между включением и выключением обеспечивает стабильную работу системы.
