Устройство, объединяющее несколько кранов в одном корпусе, называется многоклапанный блок или блок вентилей. Такие конструкции применяются в системах водоснабжения, отопления, газоснабжения, а также в промышленной автоматике. Они обеспечивают распределение, смешивание или переключение потоков среды без необходимости установки отдельных элементов трубопровода.
Наиболее распространённые типы многоклапанных блоков – это манифольды и распределительные коллекторы. Первый вариант используется преимущественно в газоанализе, гидравлических и пневматических системах. Второй – в отопительных и водяных тёплых полах, где требуется централизованное подключение нескольких контуров. Количество встроенных кранов варьируется от двух до десяти и более, в зависимости от назначения.
При выборе блока важно учитывать рабочее давление, материал корпуса (латунь, нержавеющая сталь, полимерные композиты), тип резьбы и совместимость с фитингами. Для систем с агрессивной средой или высокими температурами предпочтительны модели с металлическим корпусом и тефлоновыми уплотнителями.
Использование многоклапанных блоков упрощает монтаж, снижает количество соединений и минимизирует риски утечек. Это особенно критично в промышленных установках, где каждая точка входа и выхода требует строгого контроля и герметичности.
Что такое смесительный узел и как он устроен
Основные элементы смесительного узла: термостатический или трехходовой клапан, циркуляционный насос, байпас с обратным клапаном, запорная арматура и термометры. В термостатическом клапане установлен температурный чувствительный элемент, управляющий степенью открытия каналов горячей и холодной воды, поддерживая заданную температуру смеси.
Циркуляционный насос обеспечивает циркуляцию теплоносителя внутри петли теплого пола или локальной зоны отопления. Байпас с обратным клапаном предотвращает гидроудары и обеспечивает стабильную работу при закрытии контуров. Запорные вентили необходимы для обслуживания и отключения отдельных компонентов без остановки всей системы.
Установка узла выполняется на границе между магистралью и потребителями. Расположение термометров до и после узла позволяет контролировать температуру подачи и обратки. Для стабильной работы важно правильно подобрать производительность насоса и пропускную способность клапана, ориентируясь на тепловую нагрузку системы.
Разновидности многокрановых конструкций по назначению
Многокрановые конструкции объединяют несколько кранов в одном корпусе для оптимизации управления потоками воды или других жидкостей. Основные типы различаются по функциональному назначению и области применения.
Смесительные многокрановые системы предназначены для точного регулирования температуры путем смешивания горячей и холодной воды. Обычно используются в бытовых водонагревателях и системах отопления, где требуется стабильный температурный режим без резких перепадов.
Распределительные многокрановые устройства применяются в инженерных сетях для направления потоков к разным потребителям. Часто встречаются в системах полива, водоснабжения промышленных объектов, где необходимо переключение между несколькими линиями без разборки системы.
Многоходовые многокрановые механизмы обеспечивают управление несколькими каналами подачи жидкости с возможностью последовательного или параллельного использования. Их применяют в лабораторном оборудовании и медицинских установках для быстрого переключения потоков.
Комбинированные конструкции совмещают функции регулирования температуры и распределения потоков. Они востребованы в сложных инженерных системах с несколькими зонами управления, например, в системах кондиционирования или автоматизированных котельных.
При выборе многокрановой конструкции важно учитывать давление в системе, характер жидкости и требуемую точность регулировки. Для агрессивных сред рекомендуются корпуса из коррозионностойких материалов, а для высокотемпературных систем – модели с термоустойчивыми уплотнителями.
Эксплуатационная надежность зависит от качества механизмов запорных элементов и герметичности соединений. При проектировании систем с многокрановыми устройствами стоит предусмотреть возможность быстрого доступа для обслуживания и замены отдельных модулей.
Как различаются модули с несколькими вентилями по типу подключения
Модули с несколькими вентилями в одном корпусе классифицируют по способу присоединения к трубопроводу и способу управления потоками.
- Резьбовое подключение. Наиболее распространённый вариант для бытовых и малых промышленных систем. Вентильные модули комплектуются стандартными резьбовыми штуцерами (наружная или внутренняя резьба), обеспечивающими простую установку и замену. Важно учитывать диаметр и шаг резьбы, чтобы исключить протечки и обеспечить герметичность.
- Фланцевое подключение. Используется в крупных системах с высокими давлениями и большими диаметрами труб. Фланцы крепятся болтами, обеспечивая надёжное соединение и удобство обслуживания. Рекомендуется применять при диаметрах от 50 мм и выше, особенно в отопительных и технологических установках.
- Припайка или сварка. Подходит для стационарных установок с минимальными требованиями к разборке. Вентили в корпусе модуля имеют гладкие патрубки для пайки меди или сварки металлов. Такой способ обеспечивает высокую прочность и герметичность, но ограничивает возможность замены отдельных вентилей.
- Быстросъёмные соединения. Используются в системах, где требуется частая замена или обслуживание. Модули оснащены специальными муфтами или зажимами, позволяющими быстро отсоединять и подсоединять вентильный блок без применения инструмента.
При выборе модуля с несколькими вентилями по типу подключения следует учитывать:
- Рабочие параметры системы: давление, температуру, диаметр труб.
- Требования к герметичности и удобству обслуживания.
- Наличие стандартизированных соединений для совместимости с существующим оборудованием.
- Возможность замены отдельных вентилей без демонтажа всего модуля.
Оптимальным считается модуль с резьбовым или фланцевым подключением для систем с регулярным обслуживанием и быстрым доступом к вентилям. Для жёстких условий эксплуатации – сварные соединения, при этом следует обеспечить контроль качества монтажа для предотвращения дефектов.
Когда используют коллекторы с запорными кранами
Коллекторы с запорными кранами применяются для точного управления потоками жидкости в сложных системах отопления, водоснабжения и охлаждения. Их устанавливают в многозонных системах, где требуется независимое включение или отключение отдельных участков без остановки всей сети.
В системах отопления коллекторы позволяют регулировать подачу теплоносителя в разные контуры, что обеспечивает балансировку и оптимизацию температуры в каждом помещении. Запорные краны дают возможность оперативно перекрыть подачу при ремонте или замене элементов системы, минимизируя простой и предотвращая утечки.
В водоснабжении коллекторы с кранами удобны при распределении холодной и горячей воды по нескольким точкам потребления. Это упрощает обслуживание и исключает необходимость отключения всей системы при необходимости ремонта одного из кранов.
Использование таких коллекторов рационально в промышленных и коммерческих зданиях с большим количеством потребителей и сложной разводкой, где требуется быстрое реагирование на изменения нагрузки или аварийные ситуации.
Выбор коллектора с запорными кранами должен учитывать диаметр труб, давление и температуру рабочей среды, а также требования к герметичности и долговечности узла. Установка обязательна при необходимости создания модульных систем с возможностью гибкой конфигурации и обслуживания без демонтажа всей линии.
Отличия распределительных узлов от обычных тройников
Распределительный узел представляет собой комплексный элемент, включающий несколько кранов или вентилей в одном корпусе, предназначенный для управления потоком жидкости в разных направлениях одновременно. В отличие от обычного тройника, который просто разделяет поток на два направления без возможности индивидуального перекрытия или регулировки, распределительный узел обеспечивает точное управление и отключение каждой ветви независимо.
Конструктивно распределительный узел оборудован шаровыми кранами или запорными элементами на каждом выходе, что позволяет проводить оперативное обслуживание отдельных участков системы без остановки всей магистрали. Обычный тройник лишён таких функций, он служит лишь пассивным соединительным элементом.
С точки зрения монтажа, распределительный узел упрощает систему за счет интеграции нескольких вентилей в одном корпусе, сокращая количество соединений и потенциальных точек утечки. В стандартном тройнике каждая ветвь требует отдельного крана или запорного устройства, что увеличивает сложность и объем работ.
Распределительные узлы чаще применяются в системах отопления, водоснабжения и промышленного трубопровода, где необходим контроль за потоками и возможность быстрого перекрытия отдельных линий. Тройники же целесообразны в простых системах с постоянным направлением потока и отсутствием необходимости в индивидуальной регулировке.
На что обращать внимание при выборе многоканального корпуса
Обратите внимание на материал корпуса. Для систем отопления и водоснабжения подойдут латунные или бронзовые изделия, устойчивые к коррозии и перепадам давления. Алюминиевые корпуса дешевле, но менее долговечны. Пластиковые – допустимы только в системах с невысокой температурой и давлением.
Проверьте тип подключения. Нарезные резьбы (внутренние или наружные) должны соответствовать диаметру трубопровода. Распространённые размеры: 1/2″, 3/4″, 1″. Чем больше диаметр – тем выше пропускная способность.

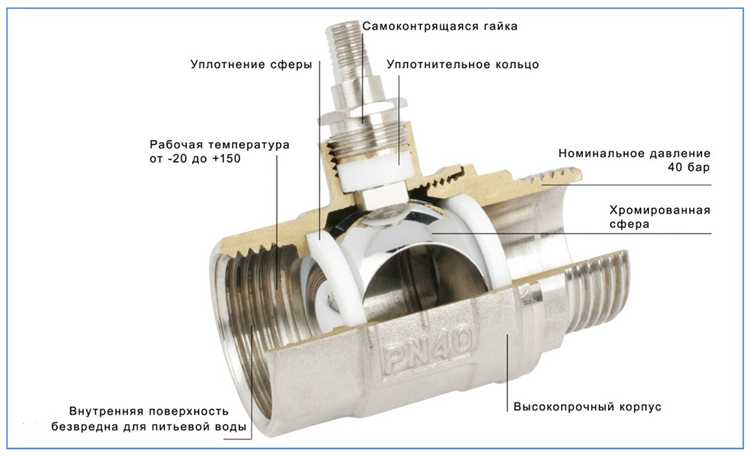

Качество кранов внутри корпуса критично. Предпочтительны шаровые механизмы с тефлоновыми уплотнителями – они обеспечивают надёжное перекрытие и долговечность. Ось управления каждого крана должна иметь четкий фиксатор положения.
Расстояние между каналами влияет на удобство монтажа. Минимальное межосевое расстояние должно позволять подключение без перегибов и натяжения шлангов или труб. Для гибкой подводки – не менее 35 мм между центрами выходов.
Если планируется скрытая установка, проверьте наличие монтажной пластины и возможность крепления корпуса к стене. Для наружного монтажа – оценивайте степень защиты корпуса от внешнего воздействия (например, IP54 и выше в пыльных помещениях).
Наконец, проверьте совместимость с арматурой и управляющими элементами: термостатами, сервоприводами, датчиками давления. Корпус должен иметь стандартные посадочные места или резьбы под конкретное оборудование.
Вопрос-ответ:
Как правильно называется устройство, где несколько кранов установлены в одном корпусе?

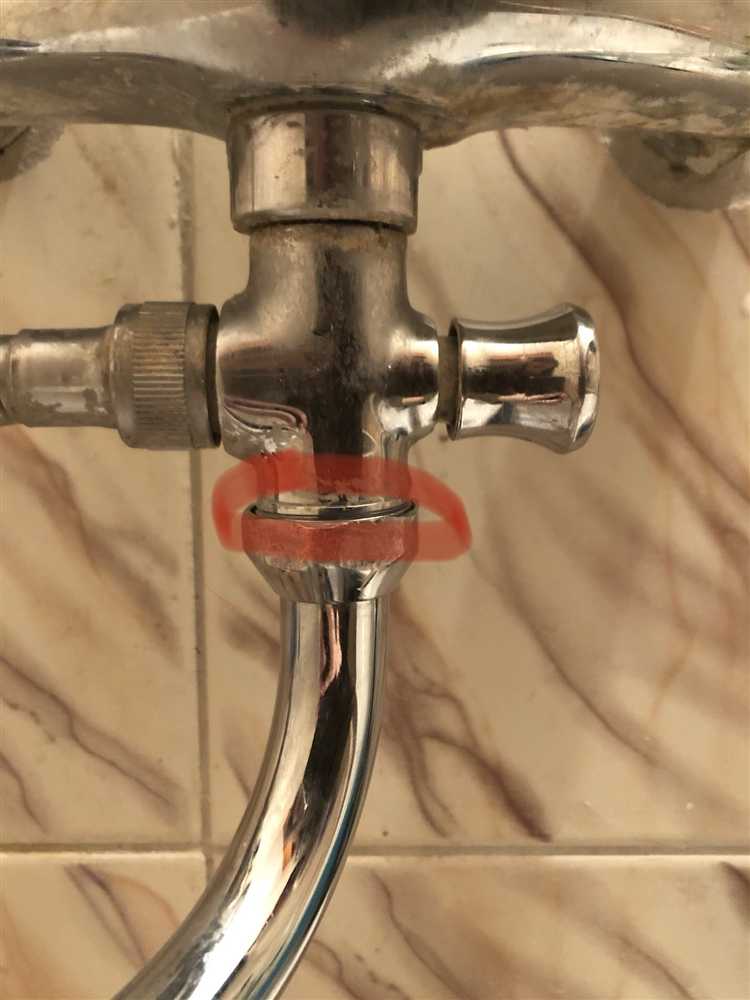

Такое устройство обычно называют *многопозиционным краном* или *краном с несколькими выводами*. В сантехнике его также могут называть *смесительным блоком с разветвлением*. Это один корпус, к которому подведена вода, но из которого можно направлять поток в разные стороны — например, в душ, кран, стиральную машину или фильтр. Название может отличаться в зависимости от области применения — сантехника, промышленность или лабораторное оборудование.
Где применяются такие краны с несколькими выходами?
Многовыводные краны применяются в разных ситуациях. В быту они часто используются в ванных комнатах и на кухнях, чтобы подключить к одному источнику воды, например, фильтр, посудомоечную машину или гибкий душевой шланг. В лабораториях и на производстве такие конструкции позволяют подавать воду или газ в разные рабочие зоны с одного основного ввода. Это удобно, экономит место и упрощает монтаж коммуникаций.
Есть ли разница между краном с двумя и с тремя выходами, кроме количества подключений?
Да, разница не только в количестве выходов. Устройства с тремя и более выходами обычно имеют более сложный механизм переключения. Некоторые модели позволяют подавать воду одновременно в несколько направлений, другие — строго поочередно. Кроме того, в зависимости от модели могут отличаться резьбовые соединения, давление, которое кран выдерживает, и материалы корпуса. При выборе стоит учитывать, для чего именно он нужен — бытового использования, фильтрации, технической воды и так далее.
Можно ли самостоятельно установить кран с несколькими выходами, или лучше пригласить сантехника?
Установка такого крана возможна самостоятельно, если вы уверены в своих навыках и имеете нужные инструменты. Однако важно соблюдать герметичность соединений и правильно подобрать переходники. В случае сомнений, особенно если речь идёт о подключении к фильтрам или бытовой технике, лучше пригласить специалиста — неправильный монтаж может привести к протечкам и повреждению оборудования.
