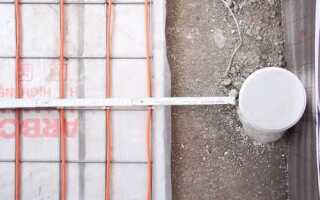

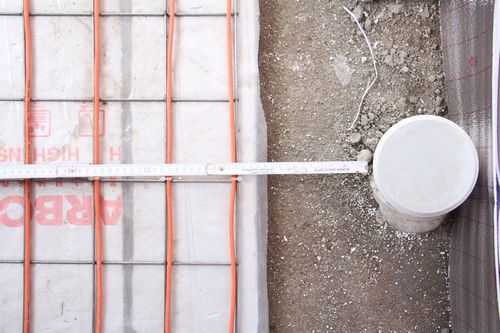

Перебитый кабель в системе теплого пола нарушает равномерность нагрева и может привести к полной остановке работы контура. Для точного выявления повреждения потребуется мультиметр с функцией измерения сопротивления, а также специализированный тестер для теплых полов, позволяющий локализовать место разрыва без демонтажа покрытия.
Первый этап диагностики – отключение системы от электропитания и проверка сопротивления кабеля. Значение ниже нормативного или бесконечное сопротивление указывают на повреждение проводки. Следующий шаг – использование локатора кабеля с индуктивным сигналом, чтобы определить точную точку повреждения.
Устранение перебитого кабеля требует аккуратного доступа к поврежденному участку. При отсутствии возможности локального ремонта проводят замену сегмента кабеля, используя соединительные муфты с гарантией водонепроницаемости и термостойкости. После ремонта проводят повторную проверку сопротивления и тестирование нагрева, чтобы убедиться в восстановлении функциональности системы.
Как визуально обнаружить повреждение кабеля теплого пола
Осмотрите поверхность пола на предмет трещин, вздутий или неровностей плитки или наливного покрытия – эти признаки часто указывают на локальный перегрев из-за повреждения кабеля.
Обратите внимание на обугленные участки или пятна с изменённым цветом под покрытием, если доступна демонстрация или вскрытие. Изоляция кабеля при повреждении может иметь потёртости, разрывы, расплавления или обугливание.

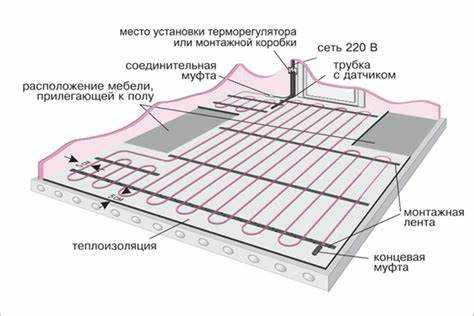

При наличии доступа к монтажной зоне посмотрите на соединительные муфты и места крепления кабеля – видимые оголённые жилы, следы коррозии или механические повреждения говорят о перебоях в целостности.
Используйте фонарик или ультрафиолетовый источник для поиска мелких дефектов изоляции, которые при обычном освещении трудно заметить, особенно если кабель уложен в стяжку.
Для открытых участков обращайте внимание на неправильное расположение кабеля: перегибы, защемления между элементами конструкции или следы механического давления могут привести к внутренним повреждениям.
Какие приборы использовать для диагностики обрыва проводки
Для точного выявления обрыва кабеля теплого пола применяют следующие приборы:
Измеритель сопротивления изоляции (мегомметр). Используется для выявления повреждений изоляции и участков с повышенным сопротивлением. Минимальное значение сопротивления на исправном участке должно превышать 20 МОм.
Трассоискатель кабеля. Обеспечивает точное локализованное определение места обрыва или повреждения по сигналу, наведённому на проводник. Особенно полезен при прокладке в стяжке или под плиткой.
Тепловизор. Позволяет визуализировать температурные аномалии на поверхности пола, указывающие на отсутствие нагрева в повреждённом участке.
Для комплексной диагностики рекомендуется последовательно использовать мультиметр для первичной проверки целостности, мегомметр для оценки состояния изоляции и трассоискатель для локализации дефекта. Тепловизор служит дополнительным инструментом для подтверждения повреждения без демонтажа покрытия.
Методы поиска точного места перебития кабеля
Для локализации повреждения кабеля теплого пола применяют измерения сопротивления изоляции с помощью мегомметра. Значительное снижение показаний указывает на наличие повреждения. Далее используют тесты прозвонки цепи мультиметром в режиме звуковой индикации, чтобы определить примерный участок обрыва.
Для точной локализации применяют устройство трассопоиска с генератором сигналов, который подаёт импульсы на кабель. Специализированный приёмник фиксирует уровень сигнала вдоль линии и позволяет определить место обрыва с точностью до 10–15 см.
Альтернативно используют метод тепловизионного контроля, если подача напряжения разрешена. Повреждённый участок проявляется как аномальное охлаждение или перегрев в зависимости от характера дефекта.
Если приборы отсутствуют, можно применить метод «разделения» кабеля – послойное отключение и проверку сопротивления в разных участках, постепенно сужая зону дефекта до конкретного участка.

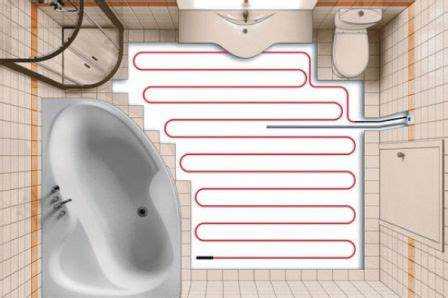

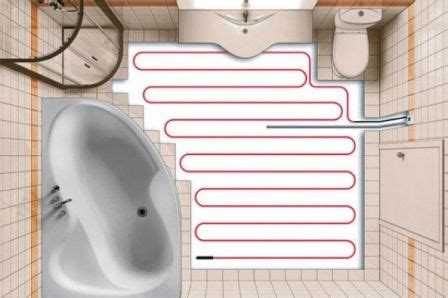

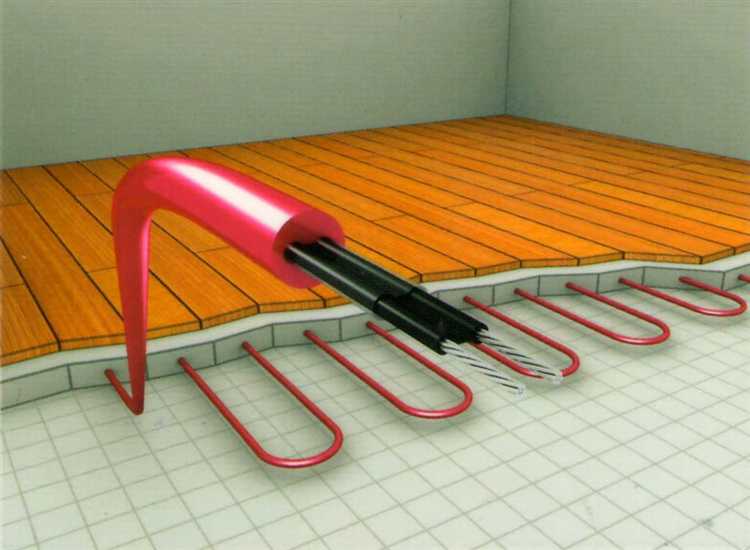

Важно при поиске места перебития учитывать тип кабеля и его конструкцию – наличие экрана, количество жил, диаметр. Это влияет на выбор приборов и методик для диагностики. Точное определение места повреждения позволяет минимизировать объём ремонтных работ и сохранить целостность остальной системы.
Как отключить и безопасно подготовить теплый пол к ремонту
Перед началом ремонта необходимо полностью обесточить систему теплого пола, чтобы исключить риск поражения электрическим током и повреждения оборудования.
- Отключите автоматический выключатель, питающий контур теплого пола. Он должен быть подписан в электрическом щите. При отсутствии маркировки – отключите общий автомат и проверьте отсутствие напряжения мультиметром.
- Проверьте отсутствие напряжения на клеммах терморегулятора и кабеле пола. Используйте бесконтактный индикатор или мультиметр в режиме измерения переменного напряжения. Убедитесь в нулевом значении.
- Снимите терморегулятор. Аккуратно извлеките его из подрозетника, открутите провода и обозначьте их изолентой с маркировкой для правильного подключения после ремонта.
- Демонтируйте декоративные покрытия (плитку, ламинат и др.) только в зоне предполагаемого повреждения. Используйте инструмент с ограничителем глубины, чтобы не задеть нагревательный кабель.
- Очистите стяжку до момента визуального или инструментального обнаружения кабеля. Используйте строительный фен и шпатель для мягкого снятия клеевого слоя в случае плитки.
После подготовки к ремонту участок кабеля должен быть полностью обнажен и доступен для диагностики. Не прикасайтесь к проводникам до окончательной проверки отсутствия напряжения.

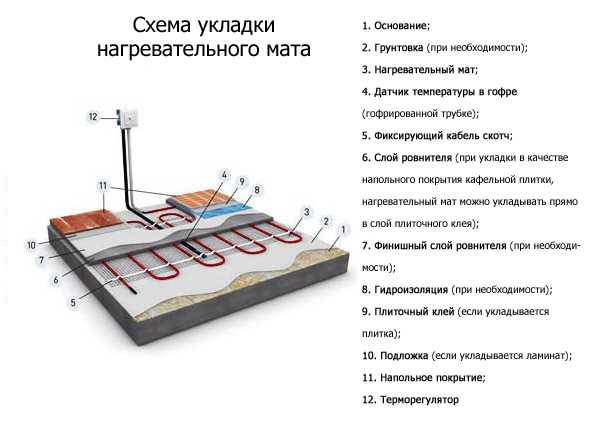

Пошаговая инструкция по ремонту и замене поврежденного участка кабеля
1. Отключите питание теплого пола на распределительном щите. Убедитесь в отсутствии напряжения с помощью бесконтактного индикатора или мультиметра.
2. Снимите напольное покрытие над предполагаемым местом повреждения. При плитке – аккуратно удалите затирку и демонтируйте плитку с помощью строительного фена и шпателя.
3. Очистите участок стяжки от остатков клея или раствора. Используйте перфоратор с плоским зубилом или шлифмашину, чтобы добраться до кабеля, не повредив соседние жилы.
4. Найдите точное место разрыва. Визуальный осмотр – не всегда эффективен. Используйте термографическую камеру, трассоискатель или омметр для проверки сопротивления и локализации обрыва.
5. Удалите изоляцию повреждённого участка на 3–5 см с каждой стороны. Для этого используйте нож с ограничителем глубины реза. Не допускайте надрезов жил.
6. Подготовьте соединительный комплект: термоусадочные трубки, гильзы под опрессовку или пайку, герметик. Гильзы выбираются под сечение жил (чаще всего 2,5 мм² для нагревательных секций).
7. Соедините жилы: опрессуйте или спаяйте их. При пайке используйте олово с флюсом, исключающим коррозию. Обязательно проверьте механическую прочность соединения.
8. Наденьте термоусадочные трубки и прогрейте феном до плотного облегания. Убедитесь, что трубка полностью перекрывает место соединения и герметизирует его.
9. Проверьте сопротивление изоляции и жил мультиметром. Значения должны соответствовать паспортным данным (обычно 20–200 Ом и сопротивление изоляции не менее 1 МОм).
10. Восстановите слой стяжки цементно-песчаным раствором или плиточным клеем. После высыхания – верните напольное покрытие на место.
11. Подключите питание. Проверьте работу системы: равномерность нагрева и отсутствие ошибок на терморегуляторе.
Проверка работоспособности теплого пола после устранения повреждения
Затем измеряется сопротивление жил нагревательного кабеля обычным мультиметром. Полученное значение сравнивается с паспортным, указанным в технической документации. Допустимое отклонение – не более ±10%. Значительное расхождение свидетельствует о повреждении или некачественном соединении жил.
После подтверждения исправности электрических параметров выполняется тестовый прогрев. Система подключается к терморегулятору и включается в ручном режиме на 15–20 минут. Поверхность пола должна равномерно прогреваться. Наличие холодных зон указывает на возможное нарушение контактов или частичное повреждение кабеля.
Важно также проконтролировать срабатывание термодатчика. Его показания должны меняться в соответствии с нагревом. Если температура не фиксируется, потребуется замена датчика или проверка его подключения к терморегулятору.
После завершения проверки проводится термографическая съемка (при наличии оборудования) для визуальной оценки распределения тепла по поверхности. Это позволяет убедиться в отсутствии скрытых дефектов, незаметных при обычной проверке.
