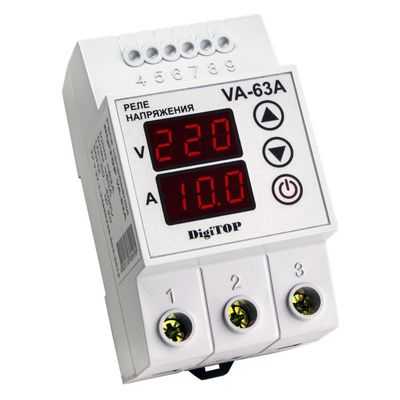

Реле выбора фаз предназначены для контроля наличия и качества электрических фаз в трехфазных системах. Они обеспечивают автоматический переключатель на исправную фазу при пропадании или снижении параметров одной из них, что предотвращает остановку оборудования и минимизирует риск повреждений.
Устройство фиксирует напряжение и последовательность фаз, сравнивая их с установленными порогами. При выходе параметров за допустимые пределы реле мгновенно переключает нагрузку на другую фазу с нормальными характеристиками. Время реакции таких реле обычно составляет не более 0,1 секунды, что позволяет избежать перерывов в работе критически важного оборудования.
Рекомендуется использовать реле выбора фаз в системах с чувствительными нагрузками, где перебои с электропитанием могут привести к значительным убыткам или авариям. Также их применение эффективно в условиях нестабильного электроснабжения и для защиты двигателей от однофазного режима.
Принцип работы реле выбора фаз на электросети
Реле выбора фаз предназначено для автоматического переключения питания на одну из нескольких фаз трехфазной электросети. Его задача – обеспечить непрерывность электроснабжения при пропадании или снижении напряжения на одной или нескольких фазах.
Устройство постоянно контролирует величину напряжения на каждой из фаз с помощью встроенных напряженых датчиков. При падении напряжения ниже заданного порога (обычно от 180 до 210 В в сети 220 В) или при исчезновении сигнала с одной из фаз, реле переключает нагрузку на другую фазу, где напряжение стабильное и соответствует норме.
Время реакции реле варьируется от 0,1 до 1 секунды, что минимизирует влияние перебоев на подключённое оборудование. Для предотвращения частых переключений из-за кратковременных сбоев в сети используется временная задержка срабатывания – от 0,5 до 3 секунд, настраиваемая в зависимости от требований.
При восстановлении нормального напряжения на первоначальной фазе реле может либо оставаться на выбранной альтернативной фазе, либо автоматически возвращаться, что зависит от модели и конфигурации устройства.
Подключение реле осуществляется к каждой из трех фаз через входные клеммы, а выходные клеммы подают питание на нагрузку. Управляющие контакты переключателей внутри реле обеспечивают выбор одной активной фазы с максимальным и стабильным напряжением.
Для корректной работы важно соблюдать правильный порядок подключения фаз и следить за соответствием номинального напряжения и тока реле параметрам сети и нагрузки. Неправильное подключение может привести к отказу устройства или повреждению оборудования.
Реле выбора фаз оптимально использовать в системах с нестабильным трехфазным питанием, где требуется защищать электроприборы от работы под пониженным или отсутствующим напряжением на отдельных фазах.
Какие параметры контролирует реле выбора фаз
Реле выбора фаз предназначено для мониторинга и контроля ключевых электрических параметров, обеспечивающих правильное питание трехфазных цепей. Основные параметры, которые оно контролирует:
- Наличие напряжения на каждой фазе: устройство фиксирует отсутствие одной или нескольких фаз и переключается на резервную фазу, если она доступна.
- Порядок чередования фаз: реле отслеживает правильность последовательности подключения фаз (ABC или CBA), предотвращая обратное вращение электродвигателей и возможные повреждения оборудования.
- Уровень напряжения каждой фазы: контролируется отклонение от номинала, обычно ±10–15% от стандартного значения (например, 220 В или 380 В). При выходе за допустимые пределы реле переключает питание.
- Ассиметрия напряжения между фазами: реле фиксирует разницу в уровне напряжения, которая не должна превышать 5–7%. Превышение порога указывает на дисбаланс нагрузки или неисправность в сети.
- Время реакции на изменения параметров: устанавливается в пределах от 0,1 до 3 секунд в зависимости от модели. Быстрая реакция предотвращает повреждение подключенного оборудования.
Для эффективной работы реле выбора фаз рекомендуется подбирать устройство с настройками пороговых значений, соответствующими техническим требованиям конкретного объекта. При монтаже важно учитывать параметры питающей сети и характеристики подключаемых нагрузок.

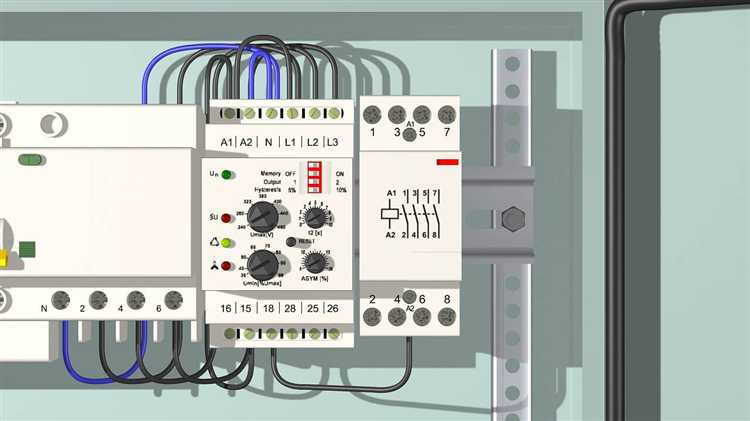

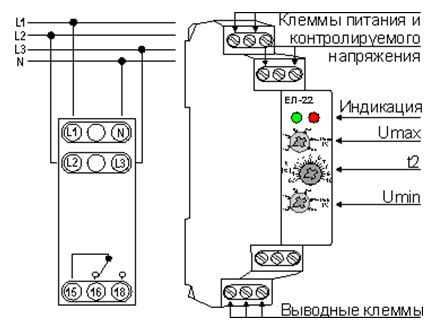

Особенности подключения реле выбора фаз к трехфазной системе
Реле выбора фаз подключается к каждой из трех фаз на входах устройства, контролируя наличие напряжения и правильность их последовательности. Для корректной работы важно соблюдать фазировку – последовательность подключения фаз должна соответствовать порядку, указанному в технической документации реле.
Подключение осуществляется параллельно к фазным проводам, без вмешательства в нулевой или защитный провод. Для обеспечения надежного контроля напряжения рекомендуют использовать отдельные клеммы для каждой фазы, избегая подключения через промежуточные соединения или разветвления.
Напряжение питания реле обычно совпадает с напряжением сети (230/400 В), но перед подключением необходимо проверить максимально допустимый диапазон по техническому паспорту. Не допускается подключение к фазам с различными напряжениями или частотами.
Особое внимание уделяется правильному заземлению корпуса устройства для предотвращения ошибок срабатывания и обеспечения безопасности при возможных токах утечки.
Реле выбирает фазу, исходя из наличия и качества сигнала – при пропадании одной из фаз оно автоматически переключается на другую, что требует точного подключения датчиков напряжения именно к фазным линиям. При неверном подключении возможны ложные срабатывания или отказ в переключении.
Для упрощения монтажа рекомендуется использовать маркированные клеммы и соблюдать цветовую маркировку проводов, стандартную для трехфазных систем: L1 (коричневый), L2 (черный), L3 (серый). Это минимизирует ошибки при подключении и ускоряет диагностику в случае сбоев.
В случае применения дополнительных устройств, например, автоматов или предохранителей, реле устанавливается после них, обеспечивая защиту и мониторинг уже стабилизированной линии питания.
Как реле выбора фаз защищает оборудование от аварий
Реле выбора фаз контролирует наличие и последовательность напряжений трехфазной сети. Его задача – обеспечить подключение нагрузки только к исправной и правильно собранной фазной цепи. Это предотвращает возникновение аварийных ситуаций, связанных с некорректным питанием.
- Защита от отсутствия одной или нескольких фаз. При пропадании напряжения на одной из фаз реле мгновенно отключает нагрузку, предотвращая перегрев и выход из строя электродвигателей и другого оборудования.
- Контроль правильной очередности фаз. Неправильная последовательность фаз вызывает обратное вращение электродвигателей, что ведет к механическим повреждениям и сбоям в работе. Реле автоматически отключит питание при нарушении порядка фаз.
- Предотвращение повреждений из-за перепадов напряжения. Реле фиксирует критические отклонения по величине напряжения и отключает нагрузку до восстановления нормальных параметров.
Для повышения надежности рекомендуется устанавливать реле выбора фаз в цепи управления крупного оборудования, где последствия сбоя особенно критичны:
- В системах с асинхронными двигателями мощностью от 1 кВт и выше.
- В производственных линиях с непрерывным циклом работы.
- В системах вентиляции, кондиционирования и насосных станциях.
Правильное подключение и настройка реле согласно техническому паспорту позволяют минимизировать аварийные ситуации, снизить простои и увеличить срок службы оборудования.
Настройка пороговых значений срабатывания реле выбора фаз
При установке порогов следует учитывать динамику колебаний напряжения в конкретной сети. Если значения слишком узкие, реле будет часто переключаться, что приведёт к ускоренному износу контактов. Рекомендуется задавать пороги с запасом в 10–15 В ниже и выше типичного рабочего напряжения, чтобы исключить ложные срабатывания при кратковременных пульсациях.
Настройка порога срабатывания обычно выполняется с помощью встроенных потенциометров или цифрового интерфейса. Рекомендуется сначала выставить минимальное значение, ориентируясь на самый низкий стабильный уровень напряжения в фазе, а затем установить максимальное с учётом верхнего предела, после чего провести тестирование в реальных условиях.
Для повышения надёжности переключения важно также задать время задержки срабатывания – от 0,5 до 3 секунд. Это предотвращает реакции реле на кратковременные скачки и позволяет системе стабилизироваться перед сменой фазы. Игнорирование задержки часто приводит к «мерцаниям» и нестабильной работе оборудования.
В условиях с нестабильным электропитанием рекомендуется настроить отдельные пороги для каждой фазы, а также использовать функции автоматической калибровки, если они предусмотрены моделью реле. Это обеспечивает адаптивную реакцию на изменяющиеся параметры сети без необходимости ручного вмешательства.
Типичные неисправности и диагностика реле выбора фаз
Частые неисправности реле выбора фаз связаны с износом контактов, неправильным подключением и нарушением питания. Основной симптом износа – искрение и повышенное сопротивление на контактных группах, что приводит к ухудшению коммутационных свойств и повышенному нагреву устройства.
Диагностика начинается с визуального осмотра: проверяется целостность корпуса, отсутствие коррозии и повреждений контактных групп. Следующий этап – измерение сопротивления между контактами с помощью мультиметра в режиме омметра. Значение сопротивления должно стремиться к нулю при замкнутых контактах и быть бесконечным в разомкнутом состоянии.
Для выявления проблем с катушкой реле измеряют сопротивление обмотки. Его отклонение от номинала, указанного в технической документации, свидетельствует о повреждении или частичном обрыве проводников.
Проверка срабатывания реле проводится под подачей тестового напряжения на входные фазы. Устройство должно переключиться на фазу с наибольшим уровнем напряжения без задержек и помех. При несрабатывании или задержках необходима замена реле.
Особое внимание уделяется исправности вспомогательных цепей: кабелей и клеммных соединений. Плохой контакт на входе приводит к ложным срабатываниям или отсутствию переключения. Рекомендуется регулярно очищать и подтягивать клеммы.
Избежать преждевременного выхода из строя помогает защита реле от скачков напряжения и перенапряжений. Для диагностики подобных состояний используют осциллограф или специализированные тестеры, фиксирующие отклонения параметров питающей сети.
Выбор реле выбора фаз для конкретных задач и нагрузок
Для жилых домов и небольших офисов достаточно реле с номинальным током 40–63 А и встроенной защитой от фазовых перекосов и отсутствия фазы. В производственных линиях с высокими пусковыми токами рекомендуется выбирать реле с повышенной коммутационной способностью и возможностью подключения внешних датчиков контроля напряжения и фаз.
Если требуется защита от пониженного или повышенного напряжения, выбирайте реле с диапазоном уставок, который охватывает минимальные и максимальные допустимые значения для конкретного оборудования. Для автоматизации и интеграции в системы умного дома полезны модели с цифровым интерфейсом и возможностью программирования алгоритмов переключения фаз.
При наличии нескольких потребителей с разными требованиями к качеству электроснабжения целесообразно использовать реле с несколькими выходами или комбинировать несколько устройств, чтобы обеспечить точечную защиту каждой нагрузки. Важно учитывать температуру окружающей среды и степень защиты корпуса реле, особенно при установке в неотапливаемых или пыльных помещениях.
Вопрос-ответ:
Что такое реле выбора фаз и для чего оно применяется?
Реле выбора фаз — это устройство, предназначенное для контроля наличия и правильного порядка фаз в трехфазной электрической системе. Его основная задача — предотвратить работу оборудования при отсутствии одной или нескольких фаз или при неправильной последовательности фаз, что может привести к повреждениям и авариям.
Как реле выбора фаз определяет правильность подключения фаз?
Реле подключается к трем фазам и проверяет напряжение на каждой из них. Оно сравнивает порядок чередования фаз по определённому алгоритму, фиксирует наличие напряжения на каждой линии и реагирует на отсутствие одной или нескольких фаз либо на неправильную последовательность, отключая нагрузку или подавая сигнал тревоги.
Какие основные причины выхода из строя оборудования при неправильной работе фаз, которые предотвращает реле выбора фаз?
Если одна из фаз пропадает или меняется порядок фаз, асинхронные двигатели могут работать с повышенной нагрузкой, перегреваться или вращаться в обратную сторону. Это приводит к быстрому износу и поломкам. Реле выбора фаз отключает питание, что защищает технику от подобных повреждений и увеличивает срок её службы.
Можно ли использовать реле выбора фаз в однофазных сетях?
Реле выбора фаз предназначено исключительно для трехфазных систем. В однофазных сетях оно не имеет смысла, поскольку там отсутствует чередование фаз и проверка их последовательности не требуется. Для однофазных систем применяются другие виды защитных устройств.
Какие параметры необходимо учитывать при выборе реле выбора фаз для промышленного оборудования?
При подборе устройства важно учитывать напряжение и частоту сети, максимальный ток нагрузки, скорость срабатывания реле, а также возможность настройки параметров срабатывания и индикации. Кроме того, стоит обратить внимание на условия эксплуатации — влажность, пыль, вибрации и температурный диапазон.
