Термостат котла отопления – ключевой компонент системы управления температурой, отвечающий за поддержание заданного теплового режима в помещении. Его работа основана на принципе обратной связи: устройство анализирует температуру воздуха или теплоносителя и регулирует включение и выключение котла в соответствии с заданными параметрами.
Наиболее распространённые типы термостатов – механические, электронные и программируемые. Механические модели функционируют за счёт биметаллической пластины, деформирующейся при изменении температуры. Электронные используют термисторы или цифровые датчики, обеспечивая более точную реакцию. Программируемые термостаты позволяют задавать режимы работы в зависимости от времени суток и дня недели, что особенно важно для энергоэффективного отопления.
Корректная установка термостата существенно влияет на эффективность всей системы. Размещать его следует на внутренней стене, вдали от радиаторов, дверей и окон. Ошибки в расположении приводят к ложным срабатываниям и перерасходу топлива. Рекомендуемая высота установки – около 1,5 метра от пола для получения наиболее точных показаний температуры воздуха.
При использовании термостата с погодозависимой автоматикой учитываются внешние температуры, благодаря чему котёл регулирует мощность и частоту включений. Это снижает тепловые потери и продлевает срок службы оборудования. Современные модели поддерживают удалённое управление через Wi-Fi, что удобно при длительном отсутствии жильцов.
Для стабильной и экономичной работы котла важно регулярно проверять термостат на корректность измерений и своевременно обновлять программное обеспечение в случае использования интеллектуальных моделей. При возникновении отклонений в работе устройства рекомендуется проводить калибровку или замену термодатчика.
Принцип измерения температуры термостатом
Термостат котла определяет температуру с помощью датчика, чаще всего термистора или термопары. Эти элементы изменяют свои электрические параметры в зависимости от нагрева окружающей среды.
- Термисторы обладают высоким коэффициентом температурного сопротивления. При нагревании их сопротивление резко уменьшается, что фиксируется электронной схемой термостата.
- Термопары генерируют напряжение в зависимости от разности температур между двумя спаями. Этот сигнал поступает на управляющий модуль, где обрабатывается микроконтроллером.
Термостат измеряет не температуру теплоносителя напрямую, а его тепловое воздействие на корпус датчика. Поэтому важно:
- устанавливать датчик на прямом участке подачи, где исключены тепловые потери;
- избегать контакта с теплоизоляцией или внешними источниками тепла;
- не допускать загрязнений, ухудшающих теплопередачу между трубой и датчиком.
Измерения выполняются с заданной частотой – обычно от 1 до 10 раз в секунду. Это позволяет быстро реагировать на изменения температуры и поддерживать заданные параметры работы котла без перегрева или потерь энергии.
При выборе термостата следует учитывать диапазон измерения (например, 30–90 °C) и точность (не менее ±0,5 °C), особенно в системах с высоким требованием к стабильности температуры.

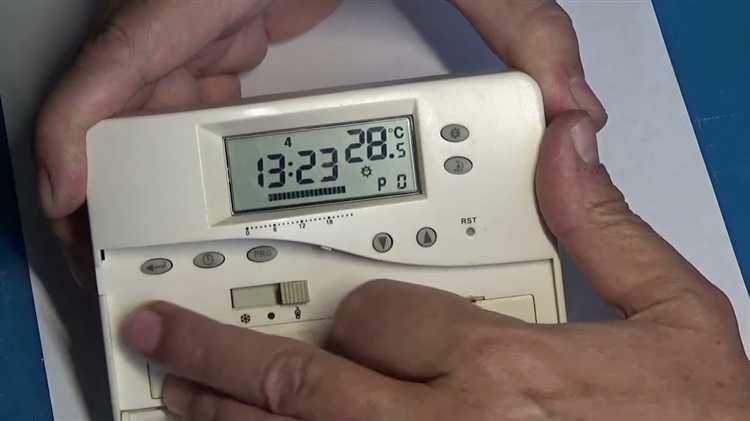

Как термостат управляет включением и выключением котла
Термостат измеряет температуру воздуха в помещении с точностью до 0,1 °C и сравнивает её с заданным значением. Когда температура опускается ниже установленного порога, термостат замыкает цепь и подаёт сигнал на управляющий модуль котла. В этот момент котёл активирует циркуляционный насос и зажигает горелку, начиная нагрев теплоносителя.
После достижения заданной температуры термостат размыкает цепь. Котёл получает команду на отключение: горелка гаснет, насос продолжает кратковременно работать, чтобы снизить температуру теплообменника и предотвратить перегрев. Длительность инерционного охлаждения регулируется прошивкой котла или отдельным таймером, что снижает тепловую нагрузку на элементы системы.
Современные термостаты поддерживают гистерезис – минимальный диапазон отклонения от заданной температуры (обычно 0,5–1 °C), чтобы избежать частого включения и выключения котла. Это продлевает срок службы оборудования и снижает расход газа или электроэнергии.
При использовании программируемых моделей возможна настройка расписания с учётом суточных и недельных циклов. В таком режиме термостат регулирует работу котла с учётом времени суток, снижая температуру ночью или в отсутствие жильцов, а затем автоматически восстанавливая комфортный уровень к нужному часу.
Для корректной работы термостат необходимо размещать вдали от радиаторов, дверей и окон, а также прямых солнечных лучей. Неверное расположение может привести к некорректной активации или задержке отключения котла.

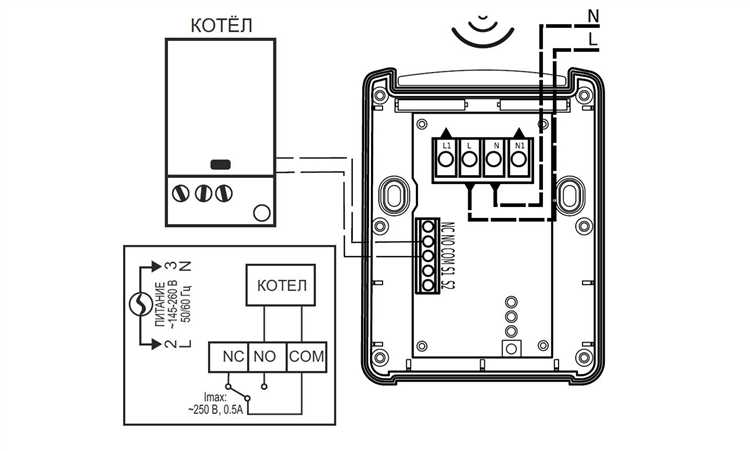

Связь термостата с комнатными и наружными датчиками
Эффективность работы термостата напрямую зависит от взаимодействия с датчиками температуры. Комнатный датчик фиксирует текущую температуру в жилом помещении и передаёт данные термостату для точной корректировки режима отопления. Это позволяет поддерживать заданную температуру с точностью до 0,5 °C и минимизировать циклы включения котла.
Наружный датчик определяет температуру внешней среды и необходим для погодозависимого управления. При снижении температуры воздуха термостат автоматически увеличивает температуру подачи теплоносителя, компенсируя теплопотери здания. Например, при −10 °C наружного воздуха температура подачи может увеличиваться до 70 °C, а при +5 °C снижаться до 40 °C.
Для максимальной точности комнатный датчик следует размещать на высоте 1,5 м от пола, вдали от отопительных приборов, сквозняков и солнечного света. Наружный датчик монтируется на северной стене здания, под навесом, исключающим влияние осадков и прямых лучей солнца.
Современные термостаты поддерживают беспроводное подключение датчиков с радиусом действия до 30 метров внутри помещений. Это облегчает установку в уже эксплуатируемом доме без необходимости прокладки кабеля. При выборе оборудования стоит учитывать совместимость протоколов (например, OpenTherm) между термостатом и котлом, чтобы обеспечить полную интеграцию системы.
Роль термостата в поддержании заданной температуры
Термостат котла выполняет ключевую функцию – точную стабилизацию температуры теплоносителя в пределах, заданных пользователем. Это достигается за счёт постоянного мониторинга температуры воды и управления включением/выключением горелки или ТЭНа.
- Современные электронные термостаты измеряют температуру с точностью до ±0,5°C, что минимизирует тепловые колебания в помещении.
- При снижении температуры ниже установленного порога (например, 65°C для системы с радиаторами), термостат подаёт сигнал на включение нагрева. После достижения заданного уровня – отключает котёл.
- Важную роль играет правильно установленный гистерезис – разница между температурой включения и выключения. Оптимальное значение: 1–2°C. При большем значении возникает эффект перегрева и перерасход газа.
- Некорректные настройки термостата (например, частое срабатывание при слишком малом гистерезисе) увеличивают износ оборудования и приводят к скачкам температуры в помещениях.
- Для систем с погодозависимым управлением термостат автоматически корректирует температуру подачи в зависимости от наружной температуры, предотвращая перегрев при межсезонье.
Рекомендовано:
- Размещать датчик термостата вдали от окон и отопительных приборов для предотвращения ложных срабатываний.
- Периодически проверять калибровку датчика температуры – со временем точность может снижаться.
- Использовать модели с функцией самодиагностики – это упрощает обслуживание и предотвращает сбои.
Настройка температуры на термостате: что учитывать
Настраивая термостат, ориентируйтесь на расположение датчика. Он должен быть установлен на внутренней стене, вдали от источников тепла и сквозняков. Установка возле окон, батарей или входных дверей приводит к ложным показаниям и неэффективной работе котла.
Если термостат программируемый, используйте график обогрева. Например, снижение температуры ночью до 17 °C и в рабочее время в будние дни позволяет сэкономить до 15 % тепловой энергии без ущерба для комфорта.
В многоконтурных системах важно согласовать термостаты с термоголовками на радиаторах. Несогласованность приводит к постоянному включению и выключению котла, увеличивая износ оборудования.
Для конденсационных котлов настройка температуры подачи воды напрямую влияет на КПД. Оптимально – не выше 55 °C, чтобы обеспечить режим конденсации и максимальную эффективность. При классических котлах температура может быть выше – до 70 °C, но без перегрева.
При наличии погодозависимой автоматики необходимо правильно задать кривую отопления. Чем выше теплоизоляция здания, тем положе должна быть кривая. Ошибки в настройке ведут к дискомфорту и перерасходу топлива.
Типичные неисправности термостата и их признаки
Если термостат не реагирует на изменение температуры, возможно, вышел из строя температурный датчик. Это вызывает либо перегрев системы, либо ее недогрев. Проверка сопротивления датчика мультиметром поможет выявить повреждение.
Механические термостаты могут иметь изношенные или заедающие пружины, что ведет к несвоевременному срабатыванию. В таких случаях устройство требует чистки или замены.
Электронные термостаты подвержены сбоям программного обеспечения или поломке платы управления. Симптомы включают неправильное отображение температуры и самопроизвольное переключение режима работы.
Появление коррозии на контактах или окисление соединений ухудшает проводимость и вызывает нестабильную работу. Регулярная профилактическая чистка и осмотр помогут избежать таких проблем.
При подозрении на неисправность рекомендуется провести диагностику с помощью специализированного оборудования или обратиться к квалифицированному мастеру для точной настройки и ремонта.
Вопрос-ответ:
Что такое термостат в котле отопления и какую роль он выполняет?
Термостат — это устройство, контролирующее температуру воды в системе отопления. Он измеряет температуру теплоносителя и при достижении заданного значения подаёт команду котлу снизить или увеличить нагрев. Благодаря этому обеспечивается комфортная температура в помещениях и экономия топлива.
Как термостат котла определяет, когда нужно включать или выключать нагрев?
Термостат оснащён датчиком температуры, который постоянно следит за уровнем тепла в системе. Если температура опускается ниже установленного параметра, термостат включает котел для нагрева воды. Когда температура достигает заданного уровня, он отключает нагрев, чтобы избежать перегрева и лишних затрат энергии.
Какие виды термостатов используются в современных котлах отопления?
Сейчас применяются несколько типов термостатов: механические, электронные и программируемые. Механические работают с помощью расширяющихся элементов, реагирующих на температуру. Электронные имеют цифровые датчики и дисплеи для точной настройки. Программируемые позволяют задавать расписание работы, что повышает удобство управления отоплением.
Можно ли самостоятельно настроить термостат на котле и как это сделать?
Настройка зависит от модели устройства. В большинстве случаев достаточно повернуть регулятор температуры до нужного значения, указанного в градусах. Для электронных моделей настройка происходит через меню на панели управления, где можно выбрать желаемую температуру или задать график работы. При сомнениях лучше обратиться к инструкции или специалисту, чтобы избежать неправильной эксплуатации.
Почему котел может не выключаться, даже если термостат установлен на низкую температуру?
Причин несколько. Во-первых, может быть неисправен сам термостат или его датчик — тогда устройство не получает правильных данных о температуре. Во-вторых, возможно неправильное подключение или сбой в электронике котла. Также стоит проверить, не возникла ли проблема с циркуляцией теплоносителя, так как это влияет на работу системы. В таких ситуациях рекомендуется провести диагностику оборудования с участием специалиста.
Как именно термостат управляет температурой в системе отопления котла?
Термостат контролирует температуру, сравнивая текущие показатели с заданным значением. Когда температура воды в системе достигает установленного уровня, термостат посылает сигнал на отключение нагревательного элемента или горелки, прекращая нагрев. Если температура падает ниже заданного уровня, термостат снова включает подачу тепла. Благодаря такому циклу поддерживается стабильная температура, что помогает экономить энергию и предотвращает перегрев.
Какие типы термостатов применяются в котлах отопления и в чем их основные отличия?
Существуют механические и электронные термостаты. Механические основаны на физических свойствах материалов, например, биметаллической пластине, которая изгибается при нагревании и замыкает или размыкает контакт. Электронные термостаты используют датчики температуры и микропроцессоры для более точного контроля. Электронные модели чаще имеют дополнительные функции, такие как программируемые расписания и дистанционное управление, а механические — более просты и надежны в эксплуатации.
