Глубина зажима струбцины – это расстояние от края направляющей рамы до центра нажимной поверхности. Этот параметр определяет, насколько глубоко можно зафиксировать заготовку относительно её края. Например, если глубина зажима составляет 100 мм, это значит, что деталь можно зажать на расстоянии до 10 см от её края.
При выборе струбцины для столярных, сварочных или монтажных работ необходимо учитывать требуемую глубину зажима в зависимости от задач. Для сборки мебели подойдут модели с глубиной 60–120 мм, а при фиксации широких панелей или рам могут понадобиться струбцины с глубиной от 200 мм и более. Превышение необходимой глубины может ухудшить устойчивость инструмента, поэтому важно не стремиться к «максимальному» значению без веской причины.
Измерение глубины зажима выполняется просто. Необходимо зафиксировать винт струбцины в полностью раскрытом положении, затем с помощью рулетки или штангенциркуля определить расстояние от внутренней стороны неподвижной направляющей до центра пятки зажимного винта. Важно измерять именно до центра пятки, так как это точка приложения силы зажима, а не край детали.
Для точной оценки возможностей струбцины рекомендуется дополнительно проверять и фактическое положение детали в зажатом состоянии – на практике глубина может отличаться от заявленной из-за конструктивных особенностей модели: толщины губок, формы рамы или угла установки винта.
Что означает глубина зажима струбцины в контексте её конструкции
Чем больше глубина зажима, тем дальше от края заготовки можно зафиксировать материал без потери жёсткости. У малогабаритных моделей глубина составляет 30–60 мм, у средних – 80–150 мм. Профессиональные струбцины с глубиной зажима до 300 мм используются в мебельном производстве и при сборке крупногабаритных конструкций.
Измерение выполняется по прямой от центра винта к ближней внутренней грани направляющей. Используйте штангенциркуль или линейку с точностью до миллиметра. Для точного подбора инструмента следует учитывать не только габариты детали, но и возможные помехи от формы обрабатываемого изделия.
Оптимальная глубина выбирается с учётом конкретной задачи: для зажима рам или щитов – не менее 120 мм, для столярных соединений – от 80 мм, при точных столярных работах – возможно использование моделей с глубиной 50 мм, если прижим осуществляется у края.
Как глубина зажима влияет на допустимую область фиксации заготовки
Глубина зажима струбцины определяет максимальное расстояние от края заготовки до точки приложения усилия. При недостаточной глубине невозможно надежно зафиксировать детали, требующие зажима в центральной области. Например, если глубина составляет 50 мм, зажать элемент шириной 200 мм по центру уже нельзя – потребуется струбцина с глубиной не менее 100 мм.
При фиксации широких заготовок с малой глубиной зажима усилие концентрируется на краях, что может привести к изгибу, особенно у тонких или мягких материалов. Глубокие струбцины позволяют равномерно распределить нагрузку, минимизируя риск деформации и обеспечивая стабильную фиксацию при склеивании, фрезеровке или сверлении.
Для фиксации мебельных щитов, фанеры или элементов из ДСП оптимальной считается глубина от 100 до 150 мм. При работе с массивной древесиной или сборке рам – не менее 200 мм. Недостаточная глубина ограничивает выбор точки прижима, что делает невозможным выполнение ряда операций без дополнительного оснащения.
Отличия глубины зажима у разных типов струбцин

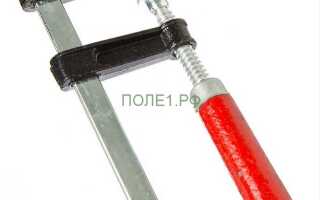

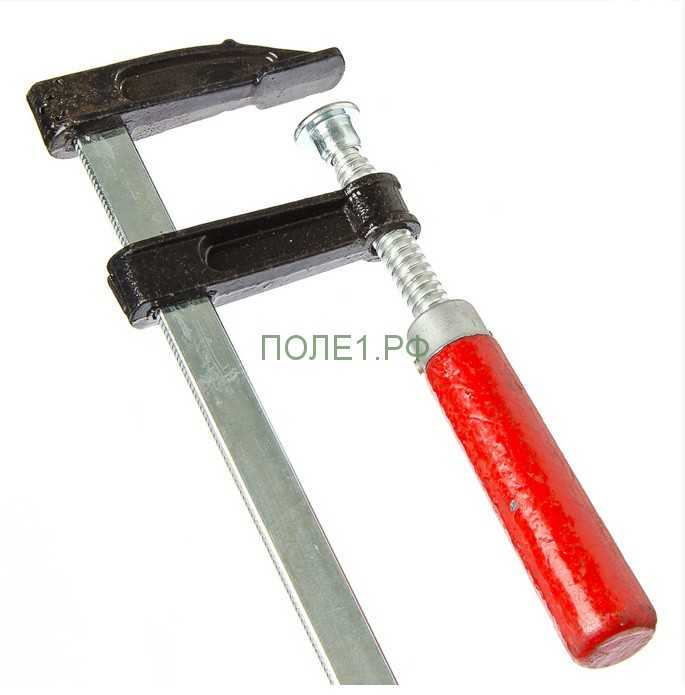

F-образные струбцины обладают глубиной зажима от 50 до 200 мм. Это универсальный выбор для столярных и плотницких работ, где требуется зажим на средней глубине. При выборе учитывают не только глубину, но и длину направляющей шины – она ограничивает размер заготовки.

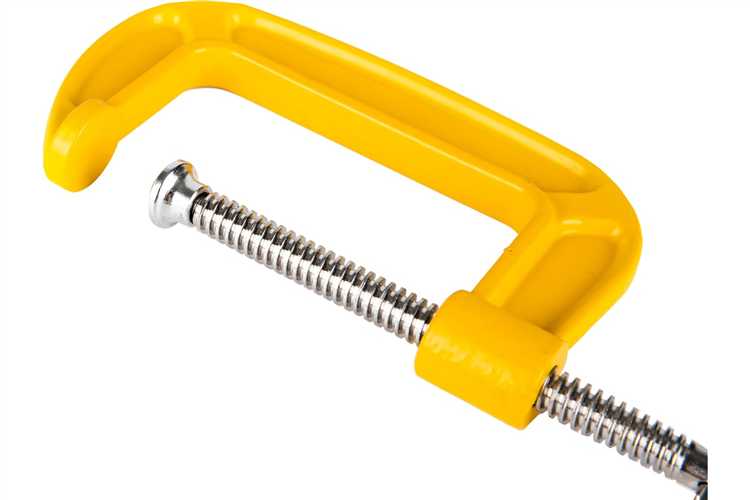

G-образные (или C-образные) струбцины имеют наименьшую глубину зажима – от 25 до 100 мм. Их конструкция предназначена для мощного точечного зажима, но с ограниченным доступом вглубь детали. Оптимальны для крепления тонких материалов по краю.
Рычажные струбцины обычно имеют глубину зажима до 100 мм. Их преимущество – высокая скорость установки. Используются при сборке конструкций, где важна оперативность, но глубина зажима вторична.

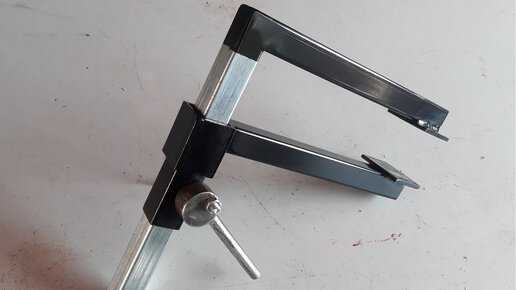

Трубные и шинные струбцины могут достигать глубины зажима до 300 мм и более. Это лучший выбор при сборке массивных щитов и панелей. Размер ограничивается диаметром трубы или шириной шины, что следует учитывать при выборе.

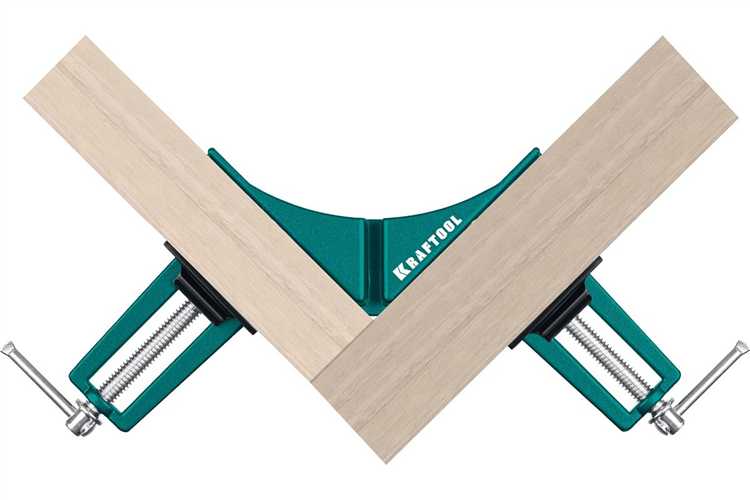

Угловые струбцины практически не имеют глубины зажима в привычном понимании, так как фиксируют детали под прямым углом. Их задача – точное совмещение кромок, а не глубокое проникновение в материал.
Вакуумные и ленточные струбцины работают иначе: у них отсутствует фиксированная глубина. Они обхватывают заготовку по периметру, а усилие распределяется по всей длине контакта. Эффективны при склейке рам и коробов.
При подборе струбцины глубину зажима сопоставляют с толщиной и формой заготовки. Чем глубже нужно дотянуться внутрь детали, тем важнее выбирать модель с увеличенным вылетом. Недостаточная глубина приводит к неравномерному зажиму и искажению геометрии изделия.
Способы измерения глубины зажима с помощью линейки и штангенциркуля
- Линейка:
- Установить струбцину в разжатом состоянии.
- Приложить нулевую отметку линейки к внутренней кромке неподвижной части рамы.
- Измерить расстояние до оси винта подвижной губки по прямой линии, перпендикулярной оси зажима.
- Избегать наклона линейки – это искажает результат.
- Штангенциркуль:
- Раскрыть губки штангенциркуля на ширину, достаточную для охвата внутреннего расстояния от рамы до оси винта.
- Упёреть одну губку в край рамы, вторую – в центр оси винта зажима.
- Считать показание на шкале, избегая перекоса инструмента.
- Для повышенной точности использовать глубиномерную линейку, встроенную в штангенциркуль.
Погрешность при использовании линейки может составлять до 1 мм, тогда как штангенциркуль позволяет добиться точности до 0,1 мм. При серийных измерениях предпочтителен штангенциркуль.
Распространённые ошибки при определении глубины зажима
Неправильное измерение глубины от центра винта или края рамы, а не от внутренней грани направляющей, приводит к занижению показателей. Это может стать причиной выбора неподходящей струбцины, не обеспечивающей необходимого охвата.
Игнорирование фактической формы и конструкции струбцины, особенно у моделей с Г-образной рамой, нередко приводит к переоценке глубины. У таких моделей внутренняя геометрия часто сужается, что ограничивает рабочую зону зажима.
Применение рулетки с недостаточной точностью или использование её «на глаз» – источник существенных погрешностей. Оптимально применять металлический штангенциркуль или линейку с миллиметровой шкалой и прямым углом.
Измерение глубины зажима без учета положения прижимного элемента – ещё одна критическая ошибка. Винтовой механизм должен быть полностью затянут до момента касания с поверхностью, чтобы определить рабочую глубину, а не максимальное теоретическое расстояние.
Как выбрать струбцину по глубине зажима для конкретной задачи
Для сборки мебельных щитов из широких досок выбирайте струбцины с глубиной зажима от 100 мм. Это обеспечит равномерное давление на центральную часть заготовки. При склеивании рам из узких реек достаточно глубины 50–80 мм. Она позволяет прижать элементы без перекоса и излишнего давления на край.
При фиксации заготовок на торцевых участках столешниц или при фрезеровке по краю рекомендуется использовать струбцины с глубиной 120–150 мм, чтобы избежать деформации из-за недостаточной площади прижатия. В столярных операциях, где требуется крепление к центральной части панели, оптимальна глубина от 150 мм и выше.
Для работы с толстыми заготовками, например, при склеивании балок или бруса, важна не только глубина, но и жесткость струбцины. Используйте модели с глубиной не менее 200 мм и усиленным корпусом. Они обеспечивают равномерное усилие по всей площади контакта.
Не ориентируйтесь на универсальность. Струбцина с избыточной глубиной громоздка и менее удобна в ограниченном пространстве. Выбирайте минимально необходимую глубину с учетом специфики задачи: чем плотнее прижатие к центру детали – тем глубже должен быть зажим.
Влияние глубины зажима на равномерность прижимного усилия
Глубина зажима напрямую определяет распределение давления по всей плоскости соединяемых деталей. При недостаточной глубине зажима центр усилия смещается ближе к краю, что приводит к неравномерному прижиму и риску образования зазоров или перекосов. Например, при глубине менее 50 мм на детали шириной 200 мм центральная зона может испытывать до 30% меньшее усилие, чем область у губок.
Для обеспечения стабильного контакта по всей площади рекомендуется выбирать струбцину с глубиной зажима не менее одной трети от ширины детали. При работе с массивом дерева шириной 300 мм оптимальная глубина зажима составляет не менее 100 мм. Это позволяет снизить разницу усилий между краями и центром до 5–7%.
Глубина зажима влияет и на сопротивление деформации: чем глубже зажим, тем выше устойчивость заготовки к изгибу. При сборке широких панелей или щитов, использование струбцин с глубиной 120–150 мм позволяет минимизировать прогиб без увеличения количества зажимов.
При подборе глубины зажима следует учитывать не только габариты детали, но и жёсткость материала. Мягкие породы древесины требуют более равномерного распределения усилия, чтобы избежать вмятин и повреждений. В этом случае глубина зажима особенно критична – недостаточная глубина приводит к локальной перегрузке и снижению качества соединения.
Вопрос-ответ:
Что означает глубина зажима струбцины?
Глубина зажима — это расстояние от края направляющей рамы струбцины до центра поверхности, на которую давит зажимной винт. По сути, этот параметр показывает, как далеко внутрь детали можно зажать материал. Чем больше глубина, тем глубже зажим проникает в заготовку, что бывает нужно при сборке широких элементов или при склеивании панелей.
Как измерить глубину зажима на струбцине?
Чтобы измерить глубину зажима, нужно воспользоваться линейкой или штангенциркулем. Один конец измерительного инструмента прикладывается к внутренней части подвижной губки, а второй — к вертикальной части рамы струбцины. Полученное значение и будет глубиной зажима. Этот показатель указывается в миллиметрах или сантиметрах.
Почему стоит обращать внимание на глубину зажима при выборе струбцины?
Если вам нужно фиксировать детали на значительном расстоянии от края, например, при сборке щитов, рам или корпусов мебели, малая глубина зажима окажется неудобной. В таких ситуациях лучше выбрать струбцину с большей глубиной, чтобы обеспечить нужное усилие зажима в нужной точке. Для мелких работ и прижима у краёв деталей глубина может быть минимальной.
От чего зависит максимальная глубина зажима?
Максимальная глубина зажима зависит от конструкции и размера самой струбцины. У моделей с С-образной рамой глубина обычно больше, чем у быстрозажимных вариантов. Также играет роль материал, из которого сделана струбцина: металлические модели часто допускают большую глубину зажима без потери прочности.
Есть ли стандартные значения глубины зажима для разных типов струбцин?
Да, производители часто указывают типичные значения глубины зажима для каждой модели. Например, у небольших С-образных струбцин глубина может составлять 50–100 мм, а у более крупных — до 200 мм и больше. У быстрозажимных моделей этот параметр может быть меньше — в районе 30–80 мм. При выборе стоит учитывать не только глубину, но и длину зажима, чтобы инструмент соответствовал предполагаемой задаче.
