Сила Ампера – это электродинамическое взаимодействие между проводником с током и внешним магнитным полем. Её направление не произвольно: оно зависит от ориентации проводника, направления тока и вектора магнитной индукции. В основе расчёта лежит векторное произведение, описывающее закон Лоренца для макроскопического тока: F = I × (L × B), где I – сила тока, L – вектор длины проводника, B – вектор магнитной индукции.
Для практического определения направления силы Ампера используют правило левой руки. Расположив ладонь так, чтобы четыре вытянутых пальца указывали в направлении тока, а вектор магнитного поля входил в ладонь перпендикулярно, большой палец укажет направление силы. Этот метод удобен при анализе простых участков цепей, размещённых в однородном магнитном поле.
При работе с неоднородными полями или изогнутыми проводниками необходимо разбивать проводник на малые прямолинейные участки и вычислять силу на каждом из них. При этом следует учитывать, что направление вектора L всегда совпадает с направлением тока, а итоговая сила – это векторная сумма сил на всех участках. Такой подход особенно важен при анализе катушек, рельсовых пушек и других сложных устройств, где магнитное поле изменяется в пространстве.
Как использовать правило левой руки для определения направления силы Ампера

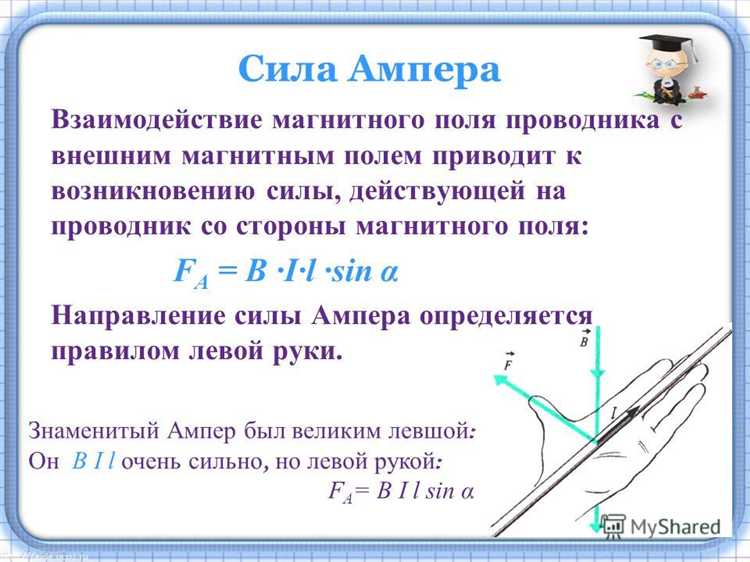

Правило левой руки применяется для определения направления силы, действующей на проводник с током в магнитном поле. Расположите левую руку следующим образом: четыре пальца указывают в сторону тока, а линии магнитного поля входят в ладонь, то есть направлены к её внутренней поверхности. Тогда отогнутый на 90 градусов большой палец покажет направление силы Ампера.
Ток – направление от положительного полюса к отрицательному (условное направление). Магнитное поле – от северного полюса магнита к южному. Сила Ампера действует перпендикулярно как к току, так и к полю, что объясняется векторным произведением: F = I × B.
Для корректного применения правила рука должна быть ориентирована так, чтобы пальцы, указывающие направление тока, не искривлялись – это исключает ошибки. При изменении направления тока или магнитного поля сила Ампера меняет направление. В случае, если ток и поле параллельны, сила не возникает, так как угол между векторами равен нулю, и векторное произведение равно нулю.
На практике это правило используется при анализе движения проводников в магнитных системах, например, в электродвигателях: направление силы определяет вращение ротора. Пренебрежение правильным применением правила приводит к неверной интерпретации движения и ошибкам в проектировании устройств.
Почему направление тока и магнитного поля влияют на направление силы
Сила Ампера определяется как векторное произведение вектора тока и вектора магнитной индукции: F = I·L×B, где I – сила тока, L – направление проводника, B – магнитная индукция. Это означает, что направление силы зависит от взаимной ориентации этих векторов.
Если направление тока изменить на противоположное, вектор силы Ампера также изменит своё направление. Аналогично, при развороте магнитного поля сила изменяется на противоположную. Это связано с антикоммутативностью векторного произведения: A×B = –(B×A).
Для точного определения направления используется правило левой руки: если расположить левую ладонь так, чтобы линии магнитного поля входили в неё, а четыре пальца указывали направление тока, то отогнутый большой палец покажет направление силы. Нарушение ориентации хотя бы одного из векторов приводит к изменению направления силы, что критично для электродвигателей и систем управления движением зарядов.
Практическая рекомендация: при проектировании устройств, использующих взаимодействие тока и магнитного поля, необходимо учитывать ориентацию проводников и полей. Неверный выбор направлений может не только снизить эффективность устройства, но и привести к его поломке или нестабильной работе.
Как определить направление силы Ампера в проводнике с током, расположенном под углом к полю
Для определения направления силы Ампера на проводник, расположенный под углом к магнитному полю, используют правило левой руки. Ладонь располагается так, чтобы линии магнитного поля входили в неё, а четыре вытянутых пальца указывали направление тока в проводнике. Большой палец при этом покажет направление силы, действующей на проводник.
Если проводник образует угол θ с направлением поля, сила Ампера будет направлена перпендикулярно как вектору тока, так и вектору магнитного поля. Величина силы определяется формулой F = I·L·B·sin(θ), где I – сила тока, L – длина участка проводника, B – магнитная индукция, θ – угол между направлением тока и вектором поля. При θ = 0° или 180° сила отсутствует, при θ = 90° – максимальна.
Важно точно определить вектор тока: он направлен от положительного к отрицательному потенциалу. Вектор магнитного поля определяется по направлению от северного к южному полюсу магнита. При неперпендикулярном расположении проводника и поля важно учитывать именно проекцию тока, перпендикулярную полю. Только она создаёт силу Ампера, остальная часть тока силы не даёт.
Если проводник изогнут, определяют силу для каждого участка по отдельности, учитывая местный угол между током и полем. Итоговая сила будет векторной суммой этих компонент. Ошибки часто возникают при неверной ориентации ладони: важно, чтобы пальцы именно указывали направление тока, а не были направлены противоположно.
Разбор типичных ошибок при определении направления силы Ампера
При использовании правила левой руки для определения направления силы Ампера учащиеся часто совершают конкретные ошибки, ведущие к неправильному ответу. Ниже рассмотрены наиболее распространённые из них с пояснениями и рекомендациями.
- Неправильная ориентация ладони: Пальцы должны быть направлены строго по току в проводнике. Часто их ошибочно ориентируют вдоль линии магнитного поля, что приводит к инверсии результата.
- Игнорирование направления тока: В случае положительных и отрицательных зарядов важно помнить, что направление тока соответствует движению положительных зарядов. При наличии электронов – ток противоположен их движению.
- Смешение силы Ампера и силы Лоренца: При наличии свободных зарядов в поле учащиеся путают силу, действующую на движущийся заряд (Лоренц), с силой, действующей на проводник с током (Ампер). Это приводит к неверному выбору правила (левая vs. правая рука).
- Ошибочное определение направления магнитного поля: Линии магнитного поля всегда направлены от северного полюса к южному. Если ориентироваться на рисунок или задачу без уточнения, можно легко принять обратное направление.
- Пренебрежение наклонным положением проводника: Если ток или поле имеют компоненты под углом, необходимо проецировать их на перпендикулярные оси. Игнорирование этого приводит к неверному векторному произведению и, соответственно, направлению силы.
Для исключения ошибок рекомендуется:
- Всегда начинать с анализа направления тока, затем уточнять направление магнитного поля.
- Физически воспроизвести положение левой руки: пальцы – ток, поле – в ладонь, оттянутый большой палец – сила.
- Проверять результат с точки зрения физического смысла (например, движение проводника в рамках действия правила).

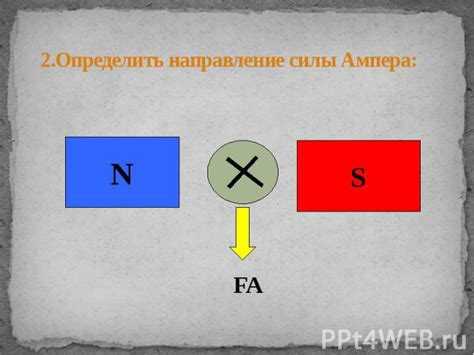

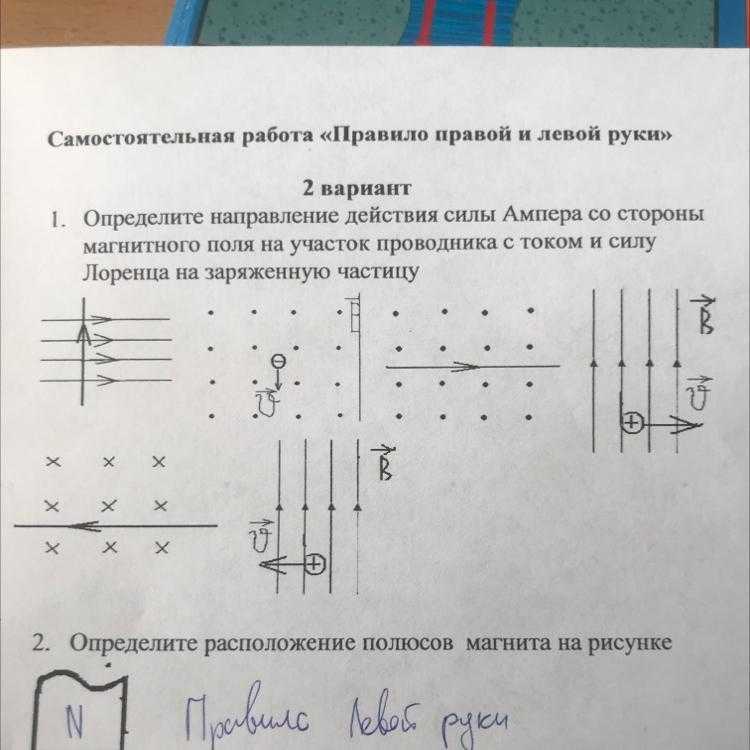

Практические задачи: как определить направление силы Ампера по рисунку
Для точного определения направления силы Ампера на рисунке необходимо учитывать три ключевых элемента: направление тока в проводнике, вектор магнитного поля и ориентацию проводника в пространстве.
Первый шаг – установить направление тока. Его обозначают стрелкой вдоль проводника. Если указано «ток на нас» или «от нас», используют символы: точку (●) – ток направлен от нас, крестик (×) – ток направлен к нам.
Второй шаг – определить направление магнитного поля. Его обозначают вектором B. Часто это однородное поле, изображаемое параллельными стрелками. Например, стрелки слева направо означают, что поле направлено вправо.
Третий шаг – применить правило левой руки. Расположите левую руку так, чтобы четыре вытянутых пальца указывали по направлению тока, а вектор магнитного поля входил в ладонь. Тогда отставленный на 90° большой палец покажет направление силы Ампера.
Если проводник расположен не перпендикулярно вектору магнитного поля, учитывается только перпендикулярная составляющая. При параллельной ориентации сила Ампера равна нулю.
На рисунках с изгибами проводника силу определяют отдельно для каждого участка, затем анализируют результирующее воздействие. В точке изгиба могут действовать силы в разных направлениях, что влияет на форму и движение проводника.
Вопрос-ответ:
Как определить направление силы Ампера, действующей на проводник с током в магнитном поле?
Направление силы Ампера можно найти с помощью правила левой руки. Нужно расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а вытянутый указательный палец показывал направление тока в проводнике. Тогда отогнутый перпендикулярно средний палец укажет направление силы Ампера.
Почему сила Ампера действует перпендикулярно и току, и магнитному полю?
Сила Ампера возникает из взаимодействия магнитного поля и движущихся электрических зарядов в проводнике. Направление силы определяется векторным произведением направления тока и магнитного поля, что приводит к её ориентации под прямым углом к обоим вектором. Это связано с особенностями закона Лоренца для магнитных сил.
Какие ошибки часто допускают при использовании правила левой руки для определения силы Ампера?
Чаще всего путают направление тока и линий магнитного поля, что приводит к неправильному определению направления силы. Кроме того, иногда используют правую руку вместо левой, хотя правило требует именно левую. Ещё важным моментом является правильное представление о направлении тока — от положительного полюса к отрицательному.
Можно ли использовать правило левой руки для определения направления силы, если проводник расположен под углом к магнитному полю?
Да, правило левой руки применимо и в таком случае. При этом важно учитывать, что сила Ампера зависит от компоненты тока, перпендикулярной магнитному полю. Чем больше угол между током и магнитным полем, тем сильнее сила. Направление определяется так же — по взаимному расположению тока и поля.
Как связаны сила Ампера и физическая концепция работы магнитного поля на движущиеся заряды?
Сила Ампера — это проявление магнитного воздействия на движущиеся заряды, которые создают электрический ток в проводнике. Магнитное поле оказывает силу, направленную перпендикулярно скорости зарядов, изменяя их траекторию, но не увеличивая скорость. Это явление отражает фундаментальное взаимодействие между магнитными полями и электрическими токами.
Как определить направление силы Ампера для проводника с током в магнитном поле?
Направление силы Ампера можно найти с помощью правила левой руки. Для этого нужно расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а вытянутый указательный палец показывал направление тока в проводнике. В этом положении отогнутый под прямым углом большой палец укажет направление силы, действующей на проводник. Это правило позволяет визуально определить, в какую сторону будет действовать сила при взаимодействии тока с магнитным полем.
