Как подключить аналоговую камеру к компьютеру

Для интеграции аналоговой камеры с компьютером потребуется видеозахватное устройство (тюнер или карта видеозахвата), совместимое с интерфейсом камеры. Аналоговые камеры обычно используют разъемы RCA (тюльпан) или BNC, поэтому необходимо убедиться, что выбранное устройство поддерживает соответствующие входы.

Следующий этап – настройка программного обеспечения для получения и обработки видеосигнала. Наиболее распространены приложения с поддержкой DirectShow или специализированные утилиты от производителя карты видеозахвата. Рекомендуется использовать программное обеспечение с возможностью регулировки параметров яркости, контраста и частоты кадров для оптимальной картинки.

Важно проверить совместимость драйверов устройства с вашей операционной системой и обновить их до последних версий, чтобы избежать проблем с подключением и стабилизацией сигнала. При правильном выборе оборудования и грамотной настройке можно обеспечить стабильную трансляцию и запись видео с аналоговой камеры на компьютер.

Выбор и подготовка оборудования для подключения камеры

Для подключения аналоговой камеры к компьютеру потребуется видеозахватное устройство с поддержкой формата композитного или S-Video сигнала. Оптимальный выбор – USB-адаптер с чипом UVC (например, на базе чипа UTV007 или STK1160), обеспечивающий совместимость с большинством ОС без дополнительных драйверов.

Важно проверить наличие RCA-разъёмов для композитного видео и аудиовыхода, если звук необходим. При отсутствии прямого USB-подключения подойдёт карта видеозахвата PCIe с соответствующими входами, особенно для стационарных систем с высоким уровнем качества.

Для передачи сигнала от камеры до видеозахвата используйте коаксиальный кабель с разъёмами RCA длиной не более 10 метров, чтобы минимизировать потери сигнала. Кабели с экранированием высокого качества снижают помехи и повышают чёткость изображения.

Перед подключением убедитесь в исправности кабелей и целостности разъёмов. Проверьте настройки питания камеры – стандартное напряжение составляет 12 В постоянного тока с током от 500 мА, используйте адаптер с соответствующими параметрами и полярностью.

На компьютере необходимо установить программное обеспечение для захвата видео, совместимое с выбранным видеозахватным устройством. Популярны решения с поддержкой DirectShow или OBS Studio, позволяющие настроить разрешение и частоту кадров исходя из характеристик камеры.

Определение типа видеосигнала и интерфейса камеры

Для корректного подключения аналоговой камеры к компьютеру важно точно определить тип видеосигнала и интерфейс камеры. Основные форматы видеосигнала – CVBS (композитный видео сигнал), YPbPr (компонентный сигнал), а также стандарты NTSC и PAL.

Чаще всего в аналоговых камерах используется сигнал CVBS с разъемом BNC или RCA. BNC обеспечивает надежное соединение и применяется в профессиональном оборудовании, RCA – более простой и распространенный в бытовых системах. Если камера имеет компонентный выход YPbPr, понадобится соответствующий видеовход и кабели для каждого сигнала (Y, Pb, Pr).

Определите стандарт видео по региону или маркировке на камере: PAL (25 кадров в секунду, 720×576 пикселей) – Европа, Россия; NTSC (30 кадров в секунду, 720×480 пикселей) – США, Япония. Несовпадение стандарта с видеозахватом вызовет искажения или отсутствие изображения.

При отсутствии информации на корпусе используйте тестовый видеовход или специализированные адаптеры с функцией автоматического определения сигнала. Для проверки стандарта можно подключить камеру к телевизору с поддержкой PAL/NTSC или к видеозахвату с ПО, отображающим параметры сигнала.

Важно уточнить интерфейс: если на камере только BNC, подключение к ПК через USB-видеокарту с BNC входом – оптимальный вариант. Если выход RCA, понадобится переходник на BNC или USB-видеокарта с RCA входом. В противном случае используйте конвертеры с композитного на USB интерфейс.

В итоге, точное определение видеосигнала и интерфейса камеры минимизирует трудности при подключении, обеспечит качественное изображение и стабильную работу системы видеонаблюдения.

Подключение камеры к видеозахватному устройству

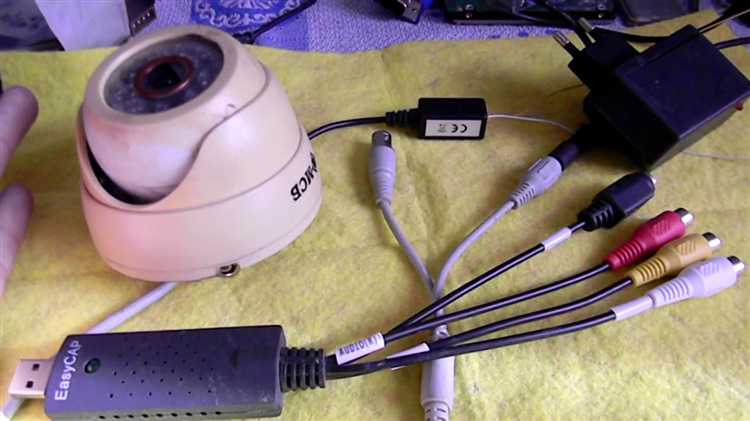

Для подключения аналоговой камеры к видеозахватному устройству потребуется кабель с соответствующим разъемом – чаще всего это RCA (тюльпан) или BNC. Убедитесь, что видеозахватное устройство поддерживает формат сигнала камеры: PAL или NTSC. Несовпадение форматов вызовет искажение изображения или его отсутствие.

Шаг 1. Подключите видеовыход камеры к входу видеозахватного устройства. Для камер с BNC-разъемом используйте коаксиальный кабель с соответствующими разъемами. Для RCA – кабель с желтым тюльпаном. Контакт должен быть плотным, без люфта.

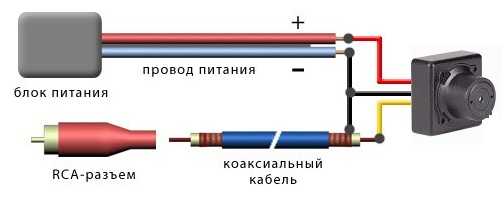

Шаг 2. Если камера требует питания, подключите ее к источнику питания с нужным напряжением и полярностью. Некоторые видеозахватные устройства имеют встроенный блок питания для камер – проверьте документацию.

Шаг 3. Подключите видеозахватное устройство к компьютеру через USB, HDMI или PCIe, в зависимости от модели. Для USB-устройств используйте USB 3.0 для обеспечения достаточной пропускной способности.

Шаг 4. Установите драйверы видеозахватного устройства с официального сайта производителя. Без правильных драйверов система не распознает устройство.

Шаг 5. Запустите программное обеспечение для захвата видео, настройте входной источник – выберите подключенную камеру и отрегулируйте параметры видео: разрешение, частоту кадров, формат цвета. Если изображение отсутствует, проверьте правильность подключения и формат сигнала.

Установка драйверов и программного обеспечения для видеозахвата

Для корректной работы аналоговой камеры с компьютером необходимы специализированные драйверы видеозахвата. Начните с определения модели видеозахватного устройства – информация обычно указана на корпусе или в документации.

Перейдите на официальный сайт производителя карты видеозахвата или USB-адаптера. Загрузите драйверы, соответствующие версии вашей операционной системы (Windows 10/11, macOS, Linux). Использование драйверов из сторонних источников может привести к нестабильной работе или отсутствию функций.

Перед установкой драйверов отключите все другие устройства видеозахвата, чтобы избежать конфликтов. Запустите установочный файл с правами администратора, следуйте инструкциям инсталлятора, не меняя путь установки без необходимости.

После установки перезагрузите компьютер. В диспетчере устройств проверьте наличие видеозахвата в разделе «Устройства обработки изображений» или «Видеоадаптеры». Отсутствие в списке свидетельствует о проблемах с драйвером или подключением.

Для записи и просмотра сигнала используйте программное обеспечение, рекомендуемое производителем карты захвата. Если программа отсутствует, популярные альтернативы – OBS Studio, Amcap, VLC. Настройте источник видеосигнала в выбранной программе, выбрав устройство видеозахвата из списка доступных.

При использовании OBS Studio перейдите в настройки «Видео» и «Источник видео», выберите ваше устройство. Установите разрешение и частоту кадров, максимально совместимые с параметрами камеры и картой захвата. Для аналоговых камер обычно подходят 720×576 при 25 кадрах в секунду.

Проверяйте наличие обновлений драйверов и ПО не реже одного раза в полгода, чтобы обеспечить совместимость с обновлениями ОС и улучшения функционала.

Настройка параметров видеозахвата на компьютере

После подключения аналоговой камеры через видеозахватное устройство необходимо открыть программу для захвата видео. В большинстве случаев это специализированное ПО, поставляемое вместе с устройством или универсальные приложения, например OBS Studio, VLC или AMCap.

Первым шагом в настройках видеозахвата выберите правильный источник сигнала – устройство видеозахвата. Если программное обеспечение поддерживает, укажите модель камеры для автоматической оптимизации параметров.

Разрешение видео рекомендуется выставлять в пределах 720×576 пикселей (PAL) или 720×480 (NTSC), соответствующих стандартам аналогового сигнала. Использование более высокого разрешения не улучшит качество, а только увеличит нагрузку на систему и размер файлов.

Частота кадров установите в 25 кадров в секунду для PAL и 30 кадров в секунду для NTSC. Это обеспечит плавное отображение и синхронизацию с сигналом камеры.

Для кодека видеозахвата предпочтительнее использовать сжатие H.264 с битрейтом 3-5 Мбит/с при записи на диск. В режиме потоковой передачи рекомендуются 2-4 Мбит/с для стабильности потока без значительных задержек.

Обязательно активируйте опцию «Аппаратное ускорение», если видеозахватное устройство и видеокарта поддерживают ее. Это снизит нагрузку на процессор и обеспечит плавность записи.

Настройте яркость, контраст и цветовую насыщенность непосредственно в ПО видеозахвата. Если камера оснащена ручными регуляторами, оптимально выставить параметры на камере, а в программе использовать минимальные корректировки для точной цветопередачи.

Включите подавление шума (Noise Reduction) и электронную стабилизацию изображения, если они доступны. Это улучшит качество видео, особенно при слабом освещении или вибрациях.

Проверьте звуковой вход, если аудиосигнал захватывается через устройство. Установите уровень громкости так, чтобы индикаторы не достигали красной зоны, избегая искажений и клиппинга.

После основных настроек выполните тестовую запись длительностью 1-2 минуты. Просмотрите файл на наличие артефактов, задержек и несоответствий параметрам. При необходимости скорректируйте настройки и повторите проверку.

Проверка работы камеры и устранение возможных проблем

После подключения аналоговой камеры к компьютеру необходимо проверить корректность сигнала и изображения, а также выявить возможные неполадки.

1. Запуск ПО для просмотра видео

   • Откройте программу, совместимую с видеозахватом (например, VLC, OBS, специализированное ПО для видеокарт).
   • Выберите устройство видеозахвата в настройках программы.
   • Проверьте появление видеопотока в окне просмотра.

2. Анализ сигнала и качества изображения

   • Если изображение отсутствует, проверьте подключение кабелей BNC и питания камеры.
   • При наличии помех или шумов осмотрите кабели на повреждения и замените при необходимости.
   • Проверьте соответствие видеостандарта камеры и видеозахвата (PAL или NTSC).

3. Проверка настроек видеозахвата

   • Убедитесь, что выбран правильный вход (Composite, S-Video и т.д.).
   • Настройте разрешение и частоту кадров, соответствующие параметрам камеры.
   • Отключите другие устройства, которые могут конфликтовать с видеокартой.

4. Диагностика аппаратных проблем

   • Подключите камеру к другому видеозахвату или компьютеру для исключения неисправности камеры.
   • Проверьте питание камеры: стабильное напряжение 12 В или 5 В в зависимости от модели.
   • Осмотрите разъемы и контакты на предмет окисления или механических повреждений.

5. Использование утилит и тестовых программ

   • Запустите утилиты диагностики видеозахвата, доступные в комплекте с драйверами.
   • Проверьте, определяется ли устройство системой в диспетчере устройств без ошибок.
   • Обновите драйверы видеокарты и видеозахвата до последних версий с официального сайта производителя.

Если после выполнения всех проверок изображение не появляется, попробуйте заменить кабели и видеозахват. Последним этапом – проверка камеры на другом оборудовании.

Вопрос-ответ:

Какие устройства и кабели нужны для подключения аналоговой камеры к компьютеру?

Для подключения потребуется сама аналоговая камера, видеокарта с поддержкой аналогового видеовхода или внешний видеозахват, а также кабель типа BNC или RCA, в зависимости от разъема камеры. Часто используется переходник с BNC на RCA. Также понадобится USB-кабель для соединения видеозахвата с компьютером.

Как проверить, что камера правильно подключена и сигнал передается на компьютер?

После подключения камеры к видеозахвату и его к компьютеру нужно открыть программу для просмотра видео, которую поддерживает устройство. Если изображение с камеры отображается в окне программы без искажений и задержек, значит соединение выполнено правильно. В случае отсутствия картинки стоит проверить надежность соединений и настройки видеозахвата.

Можно ли использовать обычный USB-порт компьютера для подключения аналоговой камеры напрямую?

Нет, аналоговая камера не подключается напрямую к USB-порту без специальных устройств. Для преобразования аналогового сигнала в формат, понятный компьютеру, необходим видеозахват или карта видеозахвата, которая служит интерфейсом между камерой и ПК.

Какие программы подходят для записи и просмотра видео с аналоговой камеры на компьютере?

Для работы с аналоговыми камерами подойдут разнообразные программы, например, VLC Media Player, iSpy, Amcap, или софт, поставляемый вместе с видеозахватом. Они позволяют смотреть видео в реальном времени, записывать и сохранять файлы, а также управлять настройками камеры.

Какие шаги необходимо выполнить для настройки качества видео после подключения камеры?

Сначала откройте программу для просмотра изображения с камеры. В настройках найдите параметры видеозахвата, где можно изменить разрешение, частоту кадров и яркость. Регулируйте параметры по своему усмотрению, чтобы получить четкое и плавное изображение. Если качество не устраивает, проверьте качество кабелей и контактов, а также убедитесь, что выбран правильный видеовход.
