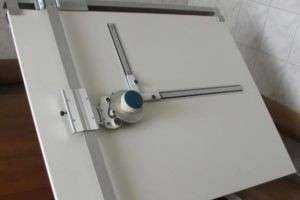

Кульман – инструмент для точной разметки и черчения, незаменимый в инженерии, архитектуре и дизайне. Его можно собрать из подручных материалов, используя минимум инструментов и около часа времени.
Для основы подойдёт ровная деревянная или пластиковая доска длиной 60–80 см. Главное – обеспечить жёсткость и устойчивость конструкции. В качестве направляющих рекомендуются алюминиевые линейки шириной 3–4 см, они обеспечивают плавное и ровное скольжение.
Ключевой элемент – подвижный держатель карандаша или чертёжного инструмента. Используйте зажим с возможностью фиксировать положение с шагом не более 1 мм, это позволит сохранить точность чертежа. Сборка кульмана не требует профессиональных навыков – достаточно сверла, отвёртки и крепежа с мелкими винтами.
Выбор материалов для изготовления кульмана
Основной элемент кульмана – ровная и жесткая рабочая поверхность. Для нее подходит влагостойкая фанера толщиной от 12 до 18 мм, желательно из березы или хвойных пород с минимальным количеством дефектов. Металлические листы, например алюминиевые, слишком тяжелы и сложны в обработке для самодельного кульмана, поэтому их лучше избегать.
Каркас конструкции рекомендуют делать из деревянных брусков сечением 30х40 мм или металлических уголков 20х20 мм для повышенной прочности и стабильности. Если выбран металл, сварка или крепление болтами должно обеспечить отсутствие люфта и перекосов.
Для направляющих линейок подойдет алюминиевый профиль шириной 15-20 мм, он легкий, износоустойчивый и обеспечивает точное движение. Пластиковые направляющие менее стабильны и со временем могут деформироваться.
Поверхность рабочей панели покрывают мелкозернистой шлифовальной бумагой или специальной пленкой с антибликовым эффектом. Это улучшит сцепление бумаги и уменьшит скольжение инструментов.
Подготовка рабочей поверхности и инструментов
Выберите ровный и устойчивый стол с шириной не менее 80 см и глубиной около 60 см для комфортной работы. Поверхность должна быть гладкой, без трещин и заусенцев – оптимально использовать ЛДСП или фанеру толщиной от 12 мм. При необходимости обработайте поверхность мелкозернистой наждачной бумагой, чтобы избежать повреждения материала кульмана.
Освещение должно быть ярким, предпочтительно с источником дневного света или лампой с цветовой температурой около 5000 К, чтобы минимизировать искажения при разметке. Подготовьте металлическую линейку длиной не менее 50 см с зафиксированной кромкой, рулетку с миллиметровыми делениями и карандаш с твердым грифелем (2H или тверже) для точной разметки.
Для резки потребуется канцелярский нож с острым лезвием или тонкая ручная пила с мелкими зубьями, в зависимости от выбранного материала. Запаситесь крепежом – саморезами длиной 25-30 мм и отверткой с битами соответствующего размера. Для склеивания подойдет ПВА или клей на основе ПВА с быстросохнущими свойствами.
Перед началом работы очистите инструменты от пыли и старого клея, чтобы избежать неточностей и повреждений материала. Разложите все инструменты в пределах досягаемости, организуйте рабочее пространство так, чтобы не приходилось отвлекаться на поиск необходимого оборудования.
Изготовление направляющей линейки для кульмана
Для создания направляющей линейки понадобится деревянный брусок длиной 60-70 см и толщиной 2-3 см, а также металлический уголок шириной 20-25 мм и длиной около 60 см.
- Отшлифуйте деревянный брусок, чтобы поверхность была ровной и гладкой, без заусенцев и неровностей.
- Закрепите металлический уголок ровно по краю бруска, используя мелкие саморезы через отверстия в уголке. Расстояние между саморезами – примерно 10 см, чтобы обеспечить жесткость конструкции.
- Проверьте параллельность металлической части и деревянной основы с помощью линейки или уровня. Это необходимо для точной направляющей работы кульмана.
- На деревянной части с внутренней стороны можно установить резиновую полоску толщиной 2-3 мм для предотвращения скольжения линейки по бумаге.
- Для удобства работы и фиксации линейки можно прикрепить две ручки из дерева или пластика по бокам с помощью клея и саморезов. Ручки должны быть расположены симметрично и обеспечивать надежный хват.
Такой комплект гарантирует жесткость и стабильность направляющей, что существенно повышает точность при проведении линий на кульмане.
Создание подвижного держателя карандаша
Для быстрого изготовления подвижного держателя понадобится металлическая или пластиковая трубка диаметром 6–8 мм и длиной около 8 см. Она должна легко скользить по оси кульмана. Внутри трубки закрепляют резиновую втулку толщиной 2–3 мм, чтобы карандаш держался плотно, но с возможностью легкого перемещения.
Карандаш вставляют в трубку, а трубку насаживают на металлический стержень кульмана. Для регулировки положения держателя используют небольшую фиксирующую гайку с пружиной или шайбой, которая не позволяет трубке сползать вниз, но не мешает движению при нажатии.
Если пружина отсутствует, достаточно использовать винт с нажимной шайбой, который немного прижимает трубку к оси, создавая трение. Для удобства перемещения накрутите на держатель небольшой пластиковый или деревянный наконечник, который улучшит захват пальцев.
Чтобы удержать карандаш при транспортировке, внутри трубки можно дополнительно вставить силиконовые кольца диаметром 3–4 мм с шагом 1 см, которые фиксируют карандаш без излишнего усилия при смещении.
В результате держатель легко скользит вдоль оси кульмана, обеспечивая быструю настройку длины карандаша и надежное удержание без люфта.
Сборка и крепление элементов кульмана
Начинайте с установки основной платформы: закрепите деревянную или металлическую основу на ровной поверхности с помощью шурупов длиной 40–50 мм, шаг между крепежами – 20–25 см. Это обеспечит жесткость конструкции.
Крепление направляющих – следующий шаг. Используйте уголки из металла 30×30 мм, прикручивая их к основе саморезами 4×40 мм. Направляющие должны быть параллельны и строго горизонтальны, чтобы линия движения была ровной.
Ручку для передвижения чертежной линейки или рейки закрепляйте на подвижной части с помощью болтов М6 с гайками и шайбами, обеспечивая плавное скольжение. При необходимости добавьте силиконовые прокладки для снижения трения.
Фиксацию линейки осуществите с помощью винтов с барашками, расположенных по бокам направляющих. Это позволит быстро зафиксировать или освободить рейку для корректировки масштаба чертежа.
Для стабильности вертикальной стойки примените распорные планки из дерева толщиной 15 мм, закрепленные под углом 45° к основе с обеих сторон. Используйте по два крепежа на каждую планку, чтобы исключить люфт.
Проверьте прочность соединений, приложив усилие до 10 кг – конструкция не должна шататься или издавать скрипы. Для долговечности обработайте деревянные элементы антисептиком и нанесите лак.
Настройка и проверка точности линий кульмана
Для обеспечения точности линий кульмана необходимо выполнить несколько последовательных действий:
- Проверьте параллельность направляющих. Используйте штангенциркуль или линейку с миллиметровой шкалой, чтобы измерить расстояние между направляющими в начале и в конце их длины. Разница не должна превышать 0,1 мм.
- Отрегулируйте натяжение винтов крепления линейки. Они должны фиксировать линейку без люфта, но не настолько сильно, чтобы деформировать материал.
- Проверьте прямолинейность линейки, приложив её к плоскости контрольного стекла или идеально ровной поверхности. Отсутствие зазоров подтверждает ровность.
- Настройте ход каретки с карандашом. Каретка должна двигаться плавно, без перекосов и заеданий. Для регулировки используйте тонкие прокладки из плотной бумаги или пластика.
- Проверьте линию на листе бумаги: проведите несколько параллельных и перпендикулярных линий, измерьте их с помощью линейки. Отклонения не должны превышать 0,2 мм на длине 30 см.
- Повторите проверку после нескольких циклов работы. Если точность снижается, повторите регулировку винтов и проверьте состояние направляющих на износ.
Регулярная проверка и своевременная корректировка сохраняют точность и продлевают срок службы кульмана.
Советы по быстрому использованию и хранению кульмана
Регулярно проверяйте и подтягивайте крепежные элементы, чтобы избежать люфта и смещения направляющих. Смазывайте шарниры тонким слоем силиконового масла для плавного движения без заеданий.
Храните кульман в вертикальном положении или на ровной поверхности, защищённой от прямых солнечных лучей и влаги. При транспортировке лучше использовать мягкую сумку или чехол, чтобы избежать деформаций и повреждений.
Если кульман сделан из дерева, рекомендуется периодически обрабатывать его поверхность воском или льняным маслом для предотвращения рассыхания и трещин.
Для экономии времени настройте кульман на стандартный размер листа, с которым вы работаете чаще всего, чтобы не тратить время на повторную регулировку перед каждым использованием.
Вопрос-ответ:
Какой материал лучше использовать для изготовления кульмана своими руками?
Для создания кульмана подойдёт фанера толщиной около 10-12 мм, а также плотная древесина, например, бук или сосна. Фанера удобна тем, что легко обрабатывается и доступна по цене. Главное — чтобы материал был ровным и прочным, чтобы линии получались точными и кульман не деформировался со временем.
Сколько времени занимает изготовление кульмана по простому методу?
Если использовать минимальный набор инструментов и готовые материалы, процесс может занять от одного до двух часов. Важно заранее подготовить все детали и внимательно собрать конструкцию, тогда работа пойдёт быстрее и качественнее.
Какие инструменты нужны для самостоятельного изготовления кульмана?
Для работы понадобится обычная ножовка или лобзик, шлифовальная бумага, рулетка или линейка, карандаш для разметки, а также крепёжные элементы — саморезы или мебельные уголки. Можно обойтись без специализированных инструментов, если подходить к процессу с терпением.
Как сделать так, чтобы линии, проведённые с кульманом, были ровными и точными?
Чтобы получить ровные линии, важно надёжно закрепить кульман и обеспечить его плавное движение. Можно использовать направляющие из металлических планок или добавить ограничители, чтобы конструкция не смещалась во время работы. Также стоит следить, чтобы карандаш или ручка не «гуляли» по поверхности, а скользили ровно по направляющей.
Можно ли сделать кульман компактным и удобным для хранения?
Да, при проектировании кульмана стоит предусмотреть складную конструкцию или возможность разборки на части. Так он займёт меньше места и будет удобен для транспортировки. Например, крепления на винтах с резьбой позволят быстро собрать и разобрать устройство без потери жёсткости.
