Точность динамометрического ключа напрямую влияет на ресурс резьбовых соединений и безопасность конструкции. Домашняя проверка позволяет определить отклонения в усилии без специализированного стенда. Это особенно актуально для владельцев автомобилей, велосипедов и мотоциклов, где некорректный момент затяжки может привести к разрушению деталей или ослаблению соединений.
Для базовой проверки понадобится фиксированное крепление (например, тиски), груз известной массы и рычаг известной длины. Принцип прост: момент силы рассчитывается по формуле М = F × L, где F – сила тяжести (масса × 9,81 Н/кг), а L – расстояние от центра вращения до точки приложения силы. Например, груз в 5 кг, подвешенный на расстоянии 0,3 метра, создаст момент около 14,7 Н·м.
Установите ключ в тиски горизонтально, отметьте нужную точку на рукоятке, подвесьте груз и проверьте, срабатывает ли трещотка при ожидаемом моменте. Отклонение в пределах ±4% считается допустимым для большинства ключей с заводской настройкой. Превышение этого диапазона указывает на необходимость калибровки или замены инструмента.
Для повышения точности повторите измерение несколько раз, изменяя точку подвеса и массу груза. Если показания нестабильны, это может свидетельствовать о механическом износе или загрязнении внутреннего механизма. После проверки обязательно сбросьте момент на минимальное значение во избежание постоянного напряжения пружины.
Как определить тип и диапазон динамометрического ключа перед проверкой
Перед началом проверки необходимо точно определить тип и рабочий диапазон динамометрического ключа, поскольку методы калибровки и диагностики зависят от этих параметров.

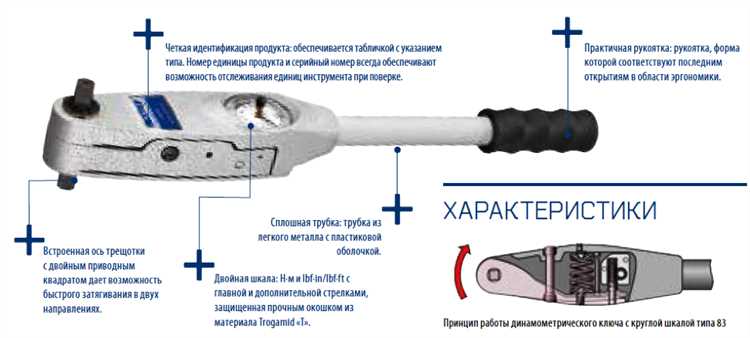

- Посмотрите маркировку на корпусе. Обычно производитель указывает тип (щелчковый, стрелочный, электронный) и диапазон усилия (например, 20–200 Н·м) прямо на ручке или шкале инструмента.

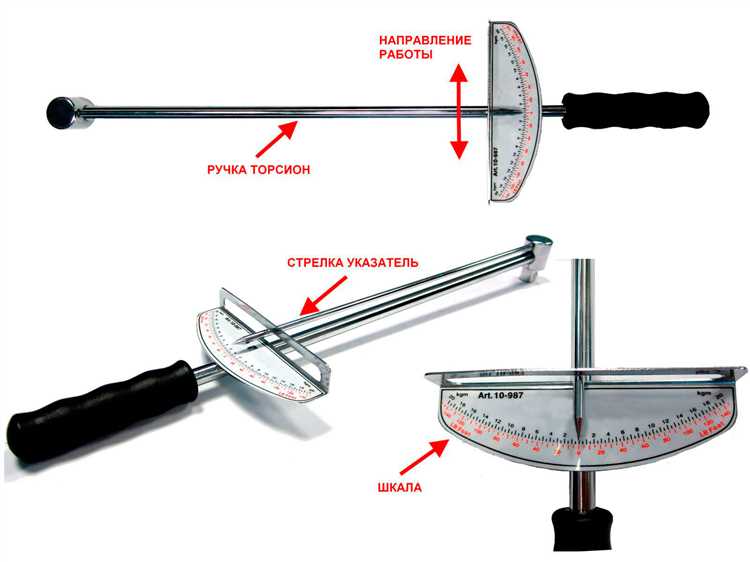

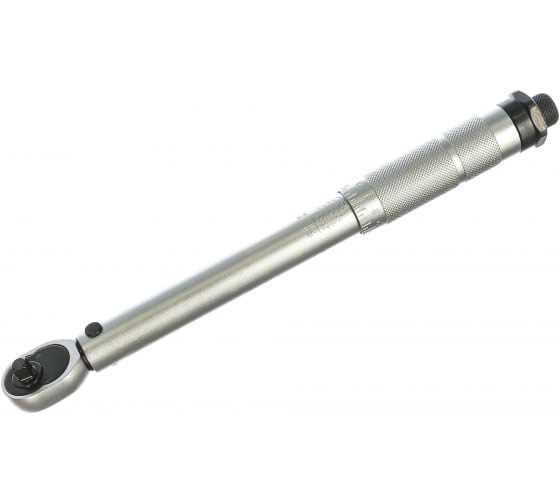

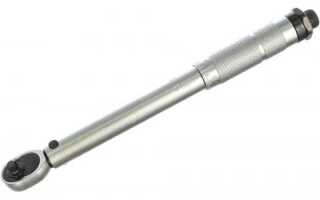

- Проверьте наличие шкалы. Щелчковый ключ имеет вращающуюся рукоятку с делениями. Стрелочный – индикаторную стрелку, смещающуюся при усилии. Электронный снабжён дисплеем и кнопками управления.
- Оцените пределы измерений. Малый диапазон (до 25 Н·м) – для точных работ с мелкими резьбами, средний (25–200 Н·м) – для автомеханики, крупный (свыше 200 Н·м) – для промышленного применения.
- Изучите инструкции или спецификации. Если маркировка стерта или отсутствует, найдите модель по серийному номеру на сайте производителя.
- Не используйте ключ вне его диапазона. Это приведёт к ошибочным результатам при проверке и повреждению механизма.
Точный тип и диапазон – основа корректной домашней проверки, особенно при использовании эталонного груза или сравнительного теста.
Подготовка инструмента и рабочей зоны для домашней проверки
Для точной проверки динамометрического ключа необходимо исключить внешние влияния и обеспечить стабильность условий. Рабочую поверхность выбирайте прочную, без вибраций – стол или верстак, закреплённый к стене или полу. Рядом не должно быть сквозняков или перепадов температуры, которые могут исказить результаты измерений.
Ключ перед проверкой очистите от грязи и смазки, особенно в зоне головки и ручки. Если ключ щелчкового типа, сбросьте натяжение до минимума, чтобы избежать влияния предварительного натяга. При наличии регулировочного кольца зафиксируйте его в нужной позиции. Все надписи шкалы должны быть читаемыми. Если стрелка не на нуле – исправьте или учтите это при калибровке.
Понадобится точный эталон массы – набор гирь с проверенным весом, или груз, рассчитанный с учётом рычага. Измерьте длину от центра рукоятки до точки приложения усилия, используя металлическую рулетку или штангенциркуль. Ошибка в измерении плеча даже на 1 см может привести к отклонению усилия на 2–3 Н·м.
Приготовьте кронштейн или фиксатор, в который можно надёжно зажать головку ключа под нужным углом. Важно исключить движение инструмента в точке крепления. Используйте строительный уровень, чтобы контролировать горизонтальность установки.
Убедитесь, что в радиусе работы нет посторонних предметов. Наличие свободного пространства позволяет точно приложить усилие под нужным углом без искажений. Рабочее освещение должно быть направленным и ярким, чтобы контролировать шкалу и положение инструмента при проверке.
Способы фиксации динамометрического ключа без тисков
- Фиксация с помощью монтажных уголков и струбцин. Прикрутите два металлических уголка к деревянной доске так, чтобы между ними поместилась квадратная головка ключа. Закрепите конструкцию на рабочем столе струбцинами. Такая фиксация подходит для ключей с головкой под квадрат 1/2″ и 3/8″.
- Использование прочной металлической трубы. Пропустите ключ сквозь трубу диаметром чуть больше корпуса ключа. Один конец трубы зажмите между двумя тяжелыми предметами (например, бетонными блоками), другой зафиксируйте с помощью ремня с храповым механизмом. Это ограничит подвижность и обеспечит стабильность.
- Крепление к деревянной поверхности с помощью саморезов и хомутов. Установите ключ на деревянную доску, плотно прижмите металлическими хомутами и прикрутите их саморезами. Лучше использовать не менее трёх точек фиксации: в районе головки, посередине корпуса и у рукоятки.
- Фиксация между двумя твердыми поверхностями. Зажмите динамометрический ключ между двумя деревянными брусками, уложенными в П-образной форме, и стяните их с двух сторон ремнями с трещоткой. Такой способ позволяет стабилизировать ключ в горизонтальном положении.
- Закладка в прочный дверной проём. Для ключей с длинной рукояткой: просуньте квадратный хвостовик в металлическое кольцо, закреплённое в нижней части дверной коробки. Используйте распорку между противоположными сторонами проёма, чтобы исключить перемещение ключа при приложении усилия.
Перед началом проверки убедитесь, что фиксация исключает люфты и проворот. Нагрузка должна передаваться строго по оси, чтобы избежать искажений результата.
Проверка точности с помощью контрольного веса
Для проверки динамометрического ключа в домашних условиях потребуется точный контрольный вес и рычаг известной длины. В качестве рычага можно использовать металлическую трубу или прочную балку, длину которой легко измерить рулеткой. Например, при длине рычага 0,5 метра и массе 4 кг создаётся момент 19,6 Н·м (0,5 м × 4 кг × 9,8 м/с²).

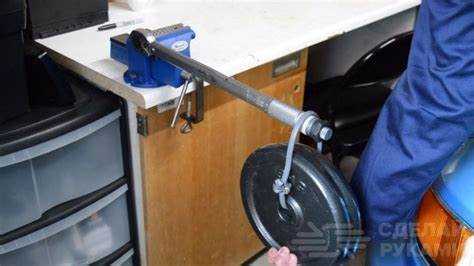

Установите ключ в тиски так, чтобы его головка была зафиксирована, а рукоятка свободно двигалась. Закрепите контрольный груз на рукоятке на заранее измерённом расстоянии от оси вращения. Плавно добавляйте нагрузку и наблюдайте момент срабатывания ключа. Если срабатывание происходит при рассчитанном моменте, ключ калиброван правильно. Если нет – разница фиксируется и используется для корректировки усилия при затяжке или отправки инструмента на профессиональную калибровку.
Важно: вес должен быть точно известен, а точка приложения строго соответствовать заявленной длине рычага. Малейшее смещение существенно искажает результаты. Избегайте рывков – подвешивайте груз плавно, исключая инерционные перегрузки.
Пример: для проверки момента 30 Н·м при длине рычага 0,6 м потребуется груз массой около 5,1 кг. Расчёт: 30 Н·м ÷ (0,6 м × 9,8 м/с²) ≈ 5,1 кг.
Использование болта с известным моментом затяжки для сравнения
Один из практичных способов проверить точность динамометрического ключа в домашних условиях – использование контрольного болта, затянутого с заранее известным моментом. Такой болт можно найти, например, в тормозной системе автомобиля, где производитель указывает точное значение момента затяжки, например, 90 Н·м для болтов крепления суппорта.
Порядок действий:
- Найдите болт на агрегате, к которому есть доступ, и для которого производитель указывает точный момент затяжки (см. техническую документацию).
- Открутите болт и повторно затяните его точно с рекомендованным моментом с помощью проверенного ключа (например, у знакомого в автосервисе).
- Выставьте на своём динамометрическом ключе тот же момент.
- Попробуйте открутить болт. Если щелчок происходит до того, как болт начинает вращаться, ключ завышает момент. Если болт проворачивается без щелчка – занижает.
Тест лучше проводить при стабильной температуре (около 20 °C) и при условии, что ключ хранился в разряженном состоянии. Используйте ключ с точностью не ниже ±4%. Повторите процедуру 2–3 раза и усредните результаты. Это позволит получить представление о состоянии инструмента без дорогостоящего оборудования.
Как обнаружить люфт и сбои в механизме щелчкового ключа
Сбои щелчкового механизма выявляются по нерегулярному или отсутствующему щелчку при достижении заданного момента. Для точного выявления рекомендуется провести серию замеров на одном и том же значении усилия с помощью эталонного динамометра. Повторяющиеся отклонения более 5% от нормы говорят о неисправности механизма.
Дополнительно стоит проверить четкость и звонкость щелчка: приглушенный или слабый звук может свидетельствовать о снижении упругости пружины или повреждении фиксаторов. Визуальный осмотр через отверстия корпуса позволяет обнаружить загрязнения, которые могут вызвать залипание и люфт.
Рекомендации: регулярно очищайте механизм от пыли и смазывайте его специализированным маслом, используйте динамометрический ключ в пределах его рабочего диапазона, избегайте ударных нагрузок и хранения в условиях повышенной влажности. При выявлении люфта или сбоев обратитесь к специалисту для разборки и замены изношенных деталей.
Регулировка динамометрического ключа после выявления отклонений
При обнаружении отклонений в показаниях динамометрического ключа необходимо сразу приступать к его регулировке. Для начала снимите нагрузку с ключа и сбросьте настройку на минимальный момент, обычно это значение около 0,5 Н·м, чтобы снять напряжение пружины.
Далее используйте заводской эталон момента или поверочный стенд, чтобы определить текущее значение калибровки. Если ключ показывает значение, отличное от эталонного более чем на 5%, требуется корректировка механизма.
Регулировка проводится путем поворота регулировочного винта или кольца, расположенного на рукоятке. Вращайте его медленно, контролируя изменения на поверочном стенде. Каждый оборот винта обычно изменяет момент на 0,1–0,2 Н·м, но точные данные зависят от модели ключа и указаны в инструкции производителя.
После достижения требуемого значения сделайте несколько повторных замеров при разных усилиях – от минимального до максимального диапазона инструмента. Показания должны находиться в пределах допустимой погрешности ±3%.
Если регулировка не приводит к стабильным результатам, возможна деформация пружины или износ механизма. В этом случае требуется сервисное обслуживание или замена ключа.
Регулярная проверка и корректировка увеличивают срок службы инструмента и точность закручивания, что критично при работе с точными резьбовыми соединениями.
Как часто требуется повторная проверка при бытовом использовании
Для бытового динамометрического ключа рекомендуемый интервал повторной проверки – раз в 12 месяцев. Если ключ используется редко и с нагрузкой, не превышающей 75% максимального крутящего момента, интервал можно увеличить до 18 месяцев. При регулярном использовании с высокой нагрузкой проверка должна проводиться каждые 6–9 месяцев.
Поводом для внеплановой поверки служат следующие признаки: заметное изменение усилия затяжки, люфт или нестабильность фиксации момента, а также механические повреждения или падения инструмента. В таких случаях следует обратиться в сервисный центр для точной калибровки.
Важно фиксировать даты и результаты проверок, особенно если инструмент применяется для ответственных крепежных операций. Соблюдение рекомендованного графика гарантирует точность показаний и предотвращает риск перетяжки или недостаточной затяжки крепежа.
Вопрос-ответ:
Как проверить точность динамометрического ключа в домашних условиях?
Для проверки точности динамометрического ключа дома можно использовать специализированный стенд или поверочный динамометр. Если такого оборудования нет, подойдет метод с использованием гири или весов. Ключ нужно установить на фиксированном рычаге, приложить силу, соответствующую заданному моменту, и сравнить показания с установленным значением. Также можно обратиться к сервисным центрам для профессиональной калибровки.
Какие признаки указывают на то, что динамометрический ключ требует проверки или калибровки?
Если ключ начал срабатывать слишком рано или поздно, чувствуется изменение усилия при срабатывании, или ключ стал выдавать нестабильные результаты, это сигнал к необходимости проверки. Кроме того, повреждения корпуса, коррозия или падения инструмента могут влиять на точность работы.
Можно ли проверить динамометрический ключ без специального оборудования и насколько это будет надежно?
Проверка без специального оборудования возможна, например, с помощью рычага и весов, но точность такого метода невысока. Он позволяет выявить грубые ошибки, но для точной калибровки и уверенности в результатах лучше использовать профессиональное оборудование или обратиться к специалистам.
Как часто следует проверять динамометрический ключ, если я использую его дома для бытовых нужд?
Если ключ используется нерегулярно и не подвергается серьезным нагрузкам, достаточно проверять его раз в год или после каждой десятины использования. При частом или профессиональном применении проверка должна быть более регулярной, чтобы избежать ошибок в измерениях.
Какие ошибки при проверке динамометрического ключа дома могут привести к неправильным результатам?
Основные ошибки — неправильное закрепление ключа, неравномерное или слишком быстрое приложение усилия, отсутствие точного контроля момента срабатывания. Также важно проверять ключ в спокойном состоянии, без вибраций и перепадов температуры, так как это влияет на показания.
Как можно проверить правильность настройки динамометрического ключа в домашних условиях?
Для проверки динамометрического ключа дома потребуется простой способ. Один из вариантов — использовать гирю или груз с известным весом и рычаг. Ключ закрепляют на рычаге так, чтобы длина рычага была известна. Затем, прикладывая груз к концу рычага, измеряют усилие, которое должно совпадать с моментом затяжки на ключе. Если значения совпадают, ключ откалиброван правильно. Такой метод позволяет примерно проверить точность без специального оборудования.
