Лазерный дальномер измеряет расстояние до объекта с помощью лазерного луча, отражённого от цели. Время прохождения луча туда и обратно фиксируется внутренним таймером устройства, после чего вычисляется расстояние по формуле: расстояние = (время × скорость света) / 2. Современные модели используют импульсный или фазовый метод измерений.
Импульсный метод основан на точном определении времени возврата лазерного импульса. Он применяется для дальномеров с дальностью более 100 метров и используется в геодезии, строительстве и военной технике. Погрешность измерений обычно не превышает 3–5 мм при правильной калибровке и стабильных условиях.
Фазовый метод измерения работает иначе: лазерный сигнал модулируется, и дальномер сравнивает фазу исходного и отражённого сигнала. Этот метод обеспечивает более высокую точность на малых и средних дистанциях, но требует более сложной электроники.
На точность влияет отражающая способность поверхности, угол падения луча, освещённость и наличие помех. При измерениях по стеклу или воде дальномер может дать ошибку, так как луч частично проходит сквозь материал. Для надёжных результатов рекомендуется направлять устройство под прямым углом к твёрдой матовой поверхности.
Перед использованием необходимо учитывать рабочий диапазон температуры, так как лазерные модули могут терять стабильность при экстремальных значениях. Также важно регулярно проверять калибровку и следить за чистотой оптики. Пыль или отпечатки на линзе искажают луч и увеличивают погрешность.
Как работает лазерный дальномер на основе времени пролёта импульса

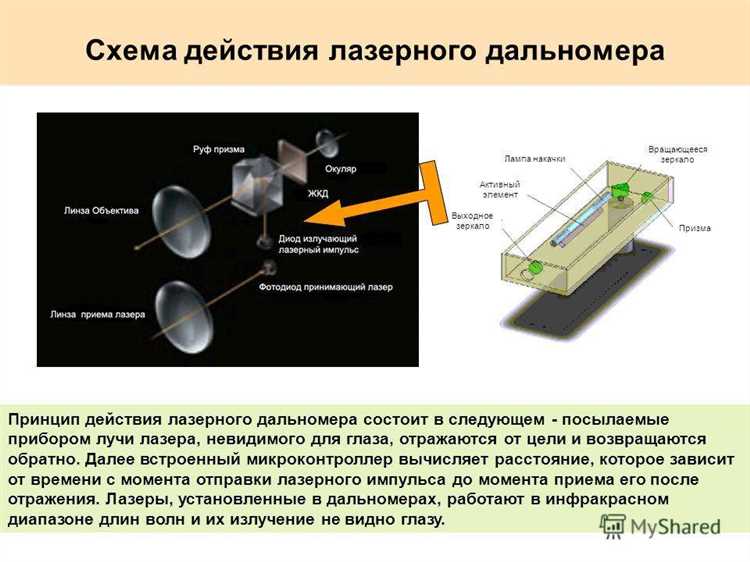

Лазерный дальномер, работающий по принципу времени пролёта импульса (Time-of-Flight), измеряет расстояние путём анализа времени, за которое лазерный импульс проходит от прибора до цели и обратно. Для генерации импульса используется лазерный диод с длиной волны 650–1550 нм. Излучение направляется строго по оптической оси на измеряемый объект.
После отражения от поверхности импульс фиксируется приёмником, обычно на основе лавинного фотодиода (APD) или PIN-детектора. Время между отправкой и приёмом сигнала регистрируется высокоточным таймером с разрешением в диапазоне пикосекунд. Расстояние вычисляется по формуле: R = (c × t) / 2, где R – расстояние, c – скорость света (приблизительно 299 792 458 м/с), t – измеренное время в секундах.
Точность зависит от временного разрешения электроники и стабильности лазерного генератора. При использовании компонентов с временной точностью 100 пикосекунд достигается разрешение по расстоянию около 1,5 см. Для подавления шумов применяются цифровые фильтры и пороговая обработка сигнала. Также может использоваться усреднение по нескольким измерениям для повышения стабильности результата.
Влияние оказывает отражающая способность поверхности: тёмные и матовые объекты дают слабый отклик, что снижает надёжность фиксации обратного сигнала. Поэтому дальномеры корректируют чувствительность приёмника в зависимости от уровня сигнала. Некоторые модели адаптируют мощность импульса в режиме реального времени.
Основные ограничения: влияние атмосферных условий (туман, пыль), ограниченная дальность (до 1000 м для портативных устройств) и необходимость прямой видимости объекта. Промышленные модели могут достигать больших расстояний при использовании мощных лазеров и телескопических оптических систем.
Особенности калибровки лазерного дальномера для точных измерений
Калибровка лазерного дальномера необходима при отклонении показаний от эталонных значений, особенно при работе на больших расстояниях или в условиях высокой влажности. Проверку следует проводить при температуре от +15 до +25 °C на ровной сухой поверхности с отражающим объектом на расстоянии 5–30 метров.
Первичный контроль включает сравнение измерений с эталонной рулеткой. Расхождение более ±2 мм на 10 м требует корректировки. Некоторые модели позволяют выполнить внутреннюю калибровку через сервисное меню, вызываемое удержанием комбинации клавиш. При отсутствии доступа следует обратиться в сервисный центр с оборудованием класса II или выше.
Для наружной калибровки используется штатив, уровень и отражающая мишень. Дальномер закрепляется жёстко, исключается вибрация. После серии замеров (не менее 5) фиксируются отклонения и корректируются параметры, если устройство поддерживает ручную настройку нуля или коэффициента поправки.
Особое внимание уделяется очистке оптики перед процедурой. Загрязнения объектива лазера или приёмника влияют на фазовый сдвиг и отражённый сигнал. Применяются безворсовые салфетки и спиртовой раствор с содержанием изопропанола не менее 90 %.
После калибровки обязательно повторное тестирование на нескольких дистанциях. Если погрешность остаётся стабильной, прибор можно использовать. Если расхождения непредсказуемы – возможен сбой процессора или лазерного модуля, требует диагностики.
Что влияет на точность замеров при разной освещённости и погоде
На точность измерений лазерного дальномера влияют внешние факторы, напрямую воздействующие на лазерный луч. Игнорирование этих факторов приводит к ошибкам вплоть до нескольких метров, особенно при замерах на дальние расстояния.
- Солнечный свет: при ярком свете сигнал от лазера частично «гасится» фоновым инфракрасным излучением. Это особенно заметно при замерах на открытой местности днём. Для компенсации желательно использовать дальномер с функцией фильтрации помех или замерять в тени.
- Туман и дождь: капли воды рассеивают лазерный луч, особенно при дальности свыше 30 м. Замеры становятся нестабильными. Рекомендуется дождаться прекращения осадков или сократить дистанцию.
- Снег: отражает лазерный луч в разных направлениях, создавая ложные сигналы. Это снижает точность до ±5 мм даже на малых расстояниях. Помогает использование тёмных или матовых мишеней.
- Пыль и дым: создают преграду для луча, особенно на строительных объектах. Желательно очищать зону замера и повторять измерения несколько раз для проверки стабильности результата.
- Температура воздуха: при резких перепадах (например, от −10°C до +30°C) возможны отклонения до 1 мм на каждые 10 м. Оптимально использовать прибор после акклиматизации к окружающей температуре.
- Отражающая поверхность: глянцевые или светлые поверхности могут искажать направление луча. Лучше применять специальные отражатели или выбирать матовые участки для прицеливания.
Для стабильных результатов рекомендуется проводить замеры при пасмурной погоде, в безветренную и сухую среду, направляя луч на стабильную, непрозрачную и малоконтрастную поверхность. Использование лазерных очков и отражающих мишеней также повышает точность.
Правильное удержание и позиционирование прибора при измерении
Устройство должно быть прижато к поверхности, от которой начинается отсчёт. Если измерение ведётся от задней части корпуса, необходимо обеспечить полный контакт задней панели с базовой точкой. При измерении от передней части важно держать дальномер в воздухе строго перпендикулярно измеряемой поверхности.
Отклонение оси лазера на 1° при дистанции 20 метров даёт ошибку порядка 35 мм. Поэтому на дальних расстояниях рекомендуется использовать штатив с адаптером. Для выравнивания прибора на неровной поверхности применяется пузырьковый уровень или встроенный электронный уклономер.
Перед фиксацией измерения следует выждать 1–2 секунды после наведения лазера – это компенсирует микродвижения руки. При ярком освещении желательно использовать мишень с отражающей поверхностью, обеспечивающую стабильную фиксацию луча.
Измерения на улице требуют учёта направления солнца – прямые лучи могут искажать работу приёмного датчика. В таких условиях полезно слегка наклонить дальномер вниз, избегая засветки линзы.
Выбор режима измерения: расстояние, площадь, объём
Режим измерения расстояния используется для определения линейного расстояния между лазерным дальномером и выбранной точкой. При выборе этого режима следует обеспечить стабильное положение прибора и точное наведение на цель. Устройства с функцией измерения от переднего или заднего края корпуса позволяют учитывать особенности расположения.
Режим измерения площади требует двух замеров: длины и ширины. После ввода обеих величин дальномер автоматически вычисляет результат. Для получения корректных данных важно измерять стороны в одной плоскости и избегать наклонов прибора. Некоторые модели дополнительно отображают периметр.
Режим измерения объёма активируется после ввода длины, ширины и высоты. Все три измерения должны быть сделаны последовательно. При работе в помещениях желательно использовать функцию измерения от штатива или ровной опоры, чтобы исключить ошибки при определении высоты.
Выбор нужного режима осуществляется кнопкой переключения или через меню. Рекомендуется перед использованием сверяться с пиктограммами на экране, чтобы исключить неправильный выбор. Для регулярной работы с объёмами стоит выбирать модели с памятью на несколько результатов и автоматическим сохранением данных.
Рекомендации по уходу и хранению лазерного дальномера
Перед началом работы очистите оптику мягкой безворсовой салфеткой или специальной кисточкой. Для удаления загрязнений используйте изопропиловый спирт, нанося его на салфетку, но не на линзы напрямую.
Избегайте попадания влаги внутрь корпуса. При работе в условиях повышенной влажности используйте герметичный чехол и сразу после использования протирайте прибор сухой тканью.
Храните дальномер в сухом помещении с температурой от -10 до +50 градусов Цельсия. Избегайте прямого солнечного света и мест с резкими перепадами температуры, чтобы предотвратить конденсацию внутри устройства.
Регулярно проверяйте целостность корпуса и уплотнителей. При появлении трещин или повреждений обеспечьте профессиональный ремонт, чтобы избежать попадания пыли и влаги.
Извлекайте батареи при длительном отсутствии использования прибора для предотвращения протекания и коррозии контактов.
Переносите дальномер в оригинальном или аналогичном защитном кейсе с амортизирующими вставками для предотвращения механических повреждений при транспортировке.
Не подвергайте устройство сильным ударам и вибрациям. В случае падения проверяйте точность измерений и при необходимости выполняйте калибровку.
Вопрос-ответ:
Как лазерный дальномер измеряет расстояние до объекта?
Лазерный дальномер посылает короткий импульс лазерного излучения к цели и фиксирует время, за которое отражённый сигнал возвращается обратно. Зная скорость света и время прохождения луча туда и обратно, устройство вычисляет расстояние с высокой точностью.
Какие факторы влияют на точность измерений лазерного дальномера?
На точность влияют качество отражающей поверхности, погодные условия (например, дождь или туман), а также угол падения лазерного луча на объект. Гладкие и светлые поверхности дают более точные результаты, тогда как тёмные, шероховатые или сильно наклонённые отражают сигнал хуже, что снижает точность.
Можно ли использовать лазерный дальномер для измерения расстояний в помещении с плохой освещённостью?
Да, большинство лазерных дальномеров работают независимо от уровня освещения, так как лазерный луч не зависит от внешнего света. Однако в очень пыльных или задымлённых помещениях сигнал может ослабляться, что скажется на результате.
Как правильно выбрать режим работы лазерного дальномера для измерения больших расстояний?
Для дальних измерений стоит использовать режим с усиленной чувствительностью и стабилизацией сигнала, если такой предусмотрен. Это помогает лучше принимать слабые отражённые импульсы. Также рекомендуется направлять лазер на хорошо отражающие поверхности, чтобы улучшить качество сигнала и снизить погрешность.
