Распределительная коробка – это не просто пластиковый контейнер под проводку. От её выбора зависит пожаробезопасность, удобство обслуживания и срок службы всей электросети. В многоэтажном доме, частном коттедже или на производстве – требования будут разными, и универсального решения здесь нет.
Первое, что стоит учитывать – материал корпуса. Для помещений с повышенной влажностью (ванные, подвалы, улица) подходят коробки из негорючего ABS-пластика или металла с резиновыми уплотнителями. Внутри сухих помещений допустимы обычные пластиковые модели, но только если они сертифицированы по классу защиты не ниже IP20.
Второй критичный параметр – степень защиты IP. Для открытой установки на улице минимально допустим уровень IP54, при этом важно, чтобы крышка имела уплотнительное кольцо, а вводы кабелей – гермовводы, а не просто заглушки. В пыльных помещениях и производственных цехах желательно выбирать коробки с защитой от IP65 и выше.
Третий момент – габариты и внутренняя организация. Коробка должна обеспечивать запас минимум 30% свободного пространства после укладки всех соединений. Переполненные коробки перегреваются и затрудняют диагностику. При большом числе кабелей удобно использовать модели с встроенными DIN-рейками или клеммными колодками.
Важно также определить тип монтажа. Встраиваемые коробки требуют заранее подготовленных ниш и подходят для капитальных ремонтов. Накладные – быстрее монтируются и чаще применяются в гаражах, подсобках или при временных работах. В бетон и кирпич можно монтировать коробки с анкерными ушами, в гипсокартон – с лапками-зажимами.

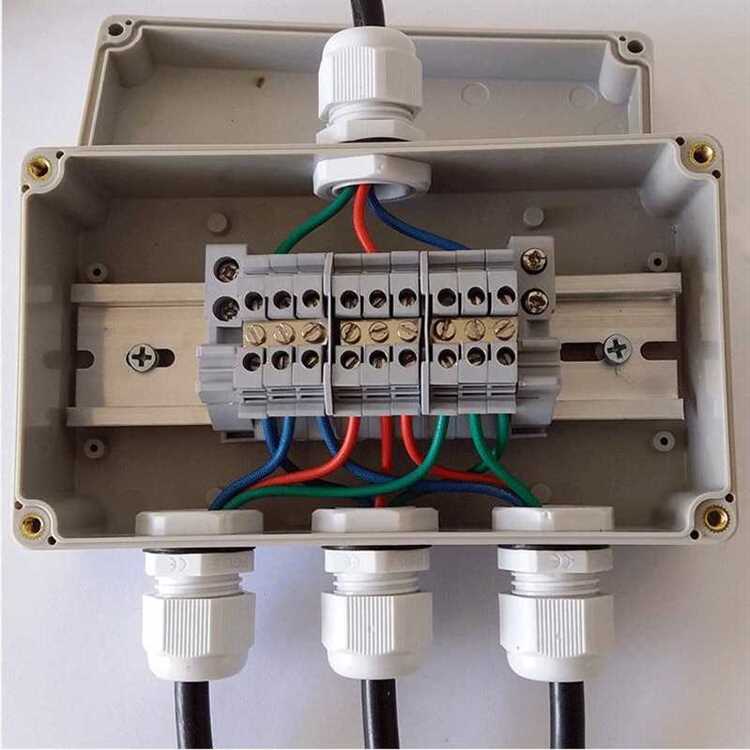

Как определить тип распределительной коробки по назначению
Тип распределительной коробки зависит от условий эксплуатации и характера подключаемых цепей. Ошибка на этом этапе ведёт к перегреву, повреждению изоляции или короткому замыканию. Определять тип следует по следующим критериям:
- Влажность и запылённость помещения: для санузлов, подвалов и наружной установки используются герметичные коробки с классом защиты не ниже IP54. В сухих жилых помещениях допустимы коробки с IP20.
- Материал стены: для бетонных и кирпичных стен подойдут модели для скрытого монтажа с возможностью встраивания. Для гипсокартона – коробки с креплением «лапками».
- Тип подключения: если предполагается соединение медных и алюминиевых проводов, необходима коробка с клеммными колодками, рассчитанными на разные металлы (например, WAGO серии Alu-Connect).
- Количество соединений: при большом числе ответвлений нужна коробка с увеличенным объёмом (от 100×100×50 мм и более), чтобы избежать перегрева и обеспечить свободный доступ к соединениям.
- Пожарная безопасность: в деревянных домах предпочтительны металлические или термостойкие пластиковые коробки с маркировкой «негорючая» (например, из полиамида с допуском до 960 °C по тесту накаливания).
- Тип монтажа: для быстрого доступа к соединениям в офисах и коммерческих помещениях применяют накладные модели с защёлками или винтовыми крышками.
Также важно учитывать возможность пломбировки (для счётчиков и коммерческих объектов), наличие ввода под металлорукав или гофру, устойчивость к ультрафиолету для наружного применения. Распределительная коробка выбирается не по внешнему виду, а по сочетанию функциональных характеристик, соответствующих задачам в конкретной установке.

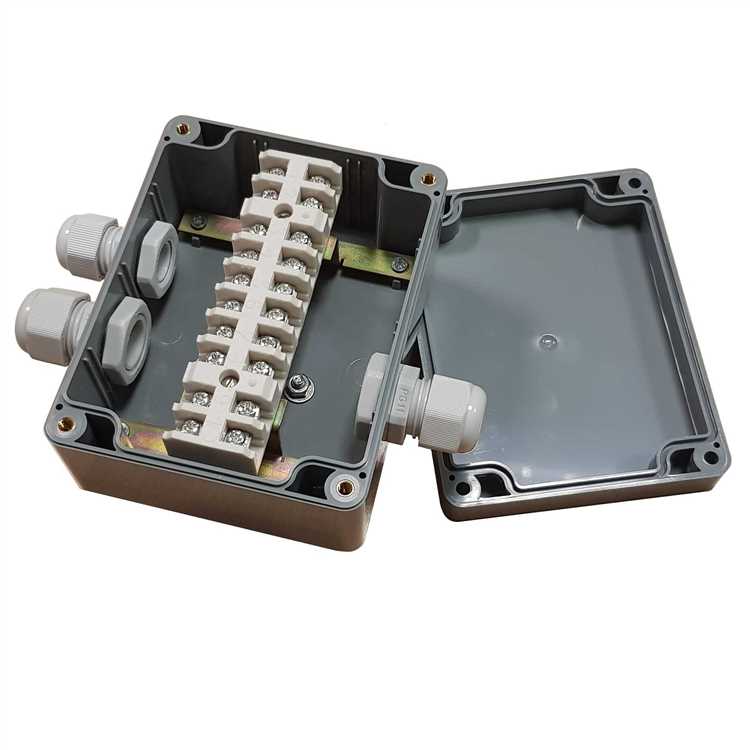

Что учитывать при выборе материала корпуса: пластик, металл или комбинированные варианты
Пластиковые корпуса чаще всего изготавливаются из ПВХ, поликарбоната или АБС-пластика. Они устойчивы к коррозии, дешевле в производстве, легче монтируются. Однако ПВХ теряет прочность при температуре ниже –15 °C, а АБС-пластик может деформироваться при нагреве выше +60 °C. При установке в помещениях с высокой влажностью нужно выбирать пластик с классом защиты не ниже IP65.
Металлические коробки – преимущественно сталь или алюминий с антикоррозийным покрытием. Алюминиевые легче, но менее устойчивы к механическим ударам. Стальные – прочнее, подходят для промышленных объектов, но требуют заземления. Металл обеспечивает экранирование от электромагнитных помех, что важно при прокладке кабелей управления или связи.
Комбинированные варианты сочетают пластиковую основу с металлической крышкой или наоборот. Используются в случаях, когда необходим компромисс между устойчивостью к внешней среде и весом конструкции. Например, пластиковый корпус с металлической крышкой оправдан при уличной установке, если требуется защита от вандализма и УФ-излучения.
Критерии выбора: наличие агрессивной среды (влага, пыль, химия), диапазон рабочих температур, механическая нагрузка, требования к электромагнитной совместимости. Внутренний монтаж в сухом помещении допускает использование недорогого пластика. Для уличного монтажа или производственных условий выбирают металл или пластик с UV- и IP-защитой.

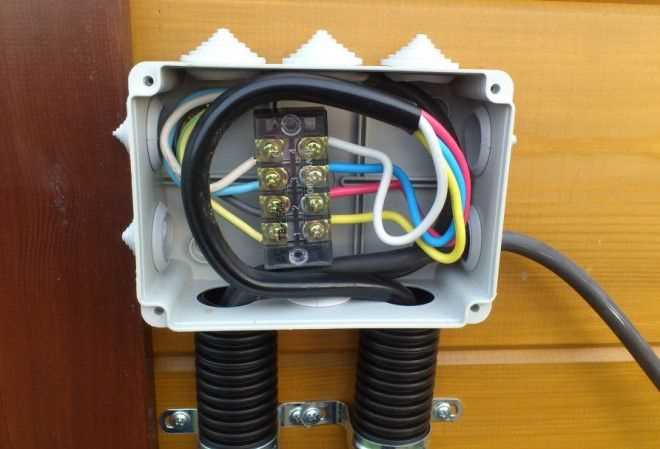

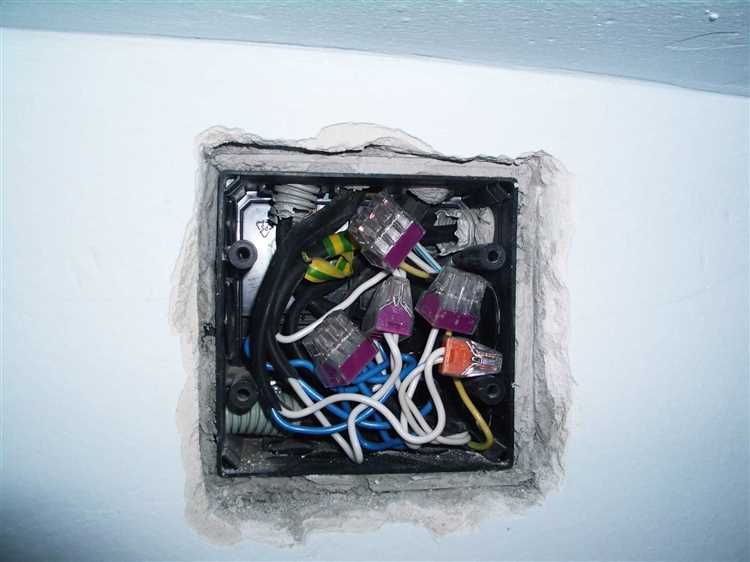

Как выбрать размер коробки в зависимости от количества соединений
Минимальный внутренний объём коробки определяется числом и типом соединений. Для медных проводов сечением до 2,5 мм² при условии стандартного скрутки или клеммного соединения закладывают не менее 10 см³ на каждое соединение пары жил. Если соединений больше восьми, объём увеличивается пропорционально.
Для 4 соединений (8 жил) минимально необходим объём – 40 см³. Это соответствует коробке размером не менее 80×80×40 мм. При 10 соединениях – от 100 см³, то есть коробка 100×100×50 мм. Если используются клеммники, нужно учитывать их габариты: на один клеммник приходится 15–20 см³.
При наличии запасов жил длиной более 10 см на случай повторного подключения, объём увеличивают на 30–50%. Например, для 6 соединений с запасом по длине – коробка объёмом от 120 см³, ориентировочно 100×100×60 мм.
Если внутри планируется размещение распределительных модулей или автоматов, необходимо добавлять объём по их паспортным размерам с запасом 20% на теплоотвод и обслуживание.
Коробка должна обеспечивать свободное размещение всех элементов без изгибов с радиусом менее допустимого. При монтаже в бетон или кирпич размер выбирается с учётом зазора для уплотнения и доступа к крышке.
Какие степени защиты IP подходят для сухих, влажных и уличных условий
Для сухих помещений достаточно IP20. Коробка с такой степенью защиты защищена от случайного контакта и проникновения крупных предметов, но не выдерживает воздействие влаги и пыли. Применяется в жилых и офисных зонах, где отсутствует риск конденсата или пылевого загрязнения.
Во влажных помещениях, таких как ванные комнаты, подвалы или прачечные, минимально допустимая степень защиты – IP44. Она обеспечивает защиту от брызг с любого направления и проникновения твердых частиц размером более 1 мм. Для зон с возможным прямым попаданием воды (например, рядом с душевыми) предпочтительнее IP54 или IP55.
Для наружной установки минимально необходим уровень – IP65. Такая коробка полностью защищена от пыли и сильных струй воды. В условиях частых осадков, температурных перепадов и ультрафиолета лучше выбирать модели с IP66 или IP67. IP66 выдерживает мощные струи, а IP67 допускает кратковременное погружение в воду, что критично при затоплении ливневыми стоками.
Использование коробок с недостаточной степенью IP приводит к окислению контактов, короткому замыканию и выходу из строя оборудования. Для уличного монтажа также важен материал корпуса – предпочтение отдают герметичным моделям из УФ-стойкого пластика или алюминия.
Когда требуется негорючая или устойчивая к ультрафиолету коробка
Использование распределительных коробок с особыми свойствами оправдано в случаях, когда стандартные материалы не выдерживают условий окружающей среды. Ниже приведены конкретные ситуации, при которых необходимо выбирать коробку из негорючего или УФ-устойчивого материала.
- Деревянные конструкции. Внутри каркасных домов, мансард, чердаков, где коробка устанавливается вблизи деревянных элементов, требуется корпус из негорючего материала (например, металл или пластик с классом горючести не ниже Г1). Это снижает риск распространения огня при коротком замыкании.
- Пожароопасные зоны. В местах с высокой концентрацией горючих материалов (мастерские, склады ЛВЖ, производственные помещения) необходимо использовать коробки с подтвержденным сертификатом пожарной безопасности (например, соответствие ГОСТ 30244).
- Открытые площадки. Установки на фасадах зданий, мачтах освещения, в пределах кровельных пространств требуют УФ-устойчивых коробок. Обычный пластик теряет прочность и растрескивается уже через 1–2 года под воздействием солнечного света. Подходящие материалы – полиамид с добавками UV-stabilizer или поликарбонат с защитой от ультрафиолета.
- Прибрежные и горные районы. В регионах с повышенным солнечным излучением (Краснодарский край, Крым, Алтай) пластиковые коробки без УФ-защиты становятся хрупкими и теряют герметичность. Это прямой путь к коррозии контактов.
- Объекты с требованиями ПУЭ. В зданиях с усиленными требованиями к пожарной безопасности (детские сады, школы, медицинские учреждения) ПУЭ прямо указывает на необходимость применения негорючих материалов в конструкциях электроустановок.
Перед покупкой проверяйте маркировку корпуса: «UV resistant», «негорючий» или обозначения по стандартам (UL94 V0, Г1, Г2). При уличной установке – предпочтение герметичным моделям с УФ-стойкостью не ниже 5 лет.
Как проверить совместимость коробки с типом кабеля и способом монтажа
Для выбора подходящей распределительной коробки важно учитывать диаметр и сечение кабеля. Убедитесь, что размеры ввода коробки превышают диаметр используемых кабелей минимум на 2–3 мм, чтобы избежать повреждений при прокладке. Например, для кабеля с сечением 2,5 мм² потребуется ввод диаметром не менее 10 мм.
Тип кабеля также влияет на выбор. Для плоских или экранированных кабелей нужна коробка с соответствующими уплотнителями или гофротрубками, обеспечивающими защиту от влаги и механических нагрузок. Влажные помещения требуют герметичных моделей с классом защиты не ниже IP54.
Способ монтажа определяет материал и конструкцию корпуса. Для скрытой установки предпочтительны негорючие и устойчивые к деформации пластиковые или металлические коробки с крепежными элементами, соответствующими стандартам. Для открытой проводки подходят модели с дополнительной защитой от ударов и пыли.
Проверьте совместимость с крепежными системами и учитывайте наличие монтажных отверстий под типовые крепежные элементы. Неправильный выбор может привести к неплотному прилеганию крышки или сложностям с фиксацией кабеля.
Что важно знать о вариантах крышек: на винтах, защелках, с уплотнителем
Крышки на винтах обеспечивают максимально надёжное крепление и герметичность корпуса. Они подходят для помещений с повышенной влажностью или пылью, а также для наружных установок. Важно выбирать крышки с качественной резьбой и коррозионно-устойчивыми винтами – сталь с цинковым покрытием или нержавейка предпочтительнее. Недостаток – более долгий монтаж и демонтаж по сравнению с другими вариантами.
Крышки на защелках удобны при частом доступе к коробке, например, для сервисного обслуживания. Защелки делают открытие быстрым, но обеспечивают меньшую степень герметичности, особенно в условиях высокой пыли или влаги. Подходят для сухих помещений и внутреннего монтажа. Следует проверять прочность защелок и материал корпуса – пластиковые защелки из мягкого пластика быстрее изнашиваются.
Крышки с уплотнителем необходимы для защиты от влаги и пыли. Уплотнительные прокладки из силикона или резины снижают риск проникновения воды, что особенно важно в помещениях с конденсатом или на улице. Важно, чтобы уплотнитель не деформировался и сохранял эластичность при температурных колебаниях. При выборе крышки с уплотнителем следует уточнить класс защиты (IP), который обеспечивает комплект, и соответствие нормам по герметичности.
Как ориентироваться в маркировке и документации от производителя
На корпусе распределительной коробки всегда присутствует маркировка с ключевой технической информацией. В первую очередь обращайте внимание на степень защиты (IP) – например, IP54 означает защиту от пыли и брызг воды, а IP65 – полную защиту от пыли и струй воды под давлением. Этот показатель определяет, где можно безопасно устанавливать коробку.
Следующий важный параметр – максимально допустимый ток и напряжение, указанные на этикетке или в техпаспорте. Например, «16 А, 250 В» – это пределы, которые нельзя превышать, чтобы избежать перегрева и повреждений. Обязательно сравнивайте эти данные с нагрузкой вашей электросети.
Материал корпуса и его устойчивость к механическим воздействиям также обозначаются в документации. Обычно это указано в виде аббревиатур, например, PC – поликарбонат, устойчивый к ударам и температурам до +120°C, или ABS – пластик с высокой ударопрочностью. Знание материала поможет оценить долговечность и условия эксплуатации.
В паспорте производителя должна быть схема подключения с обозначениями клемм и рекомендации по монтажу. Пропускать этот раздел не стоит: неправильное подключение может привести к короткому замыканию или отказу системы. Схема помогает правильно организовать провода и избежать ошибок.
Обратите внимание на указания по типу используемых проводов и сечению. Производитель может рекомендовать применять только медные провода определенного диаметра – это влияет на надежность и безопасность соединений. Невыполнение рекомендаций снижает гарантийные обязательства.
В документации иногда указываются сертификации и стандарты, которым соответствует коробка, например, ГОСТ, IEC или UL. Это подтверждает качество изделия и его пригодность для конкретных условий эксплуатации. Проверяйте наличие таких отметок, если коробка планируется для профессиональных или промышленных объектов.
Вопрос-ответ:
Как правильно определить размер распределительной коробки для конкретного электропроекта?
Размер распределительной коробки выбирают исходя из количества проводов, которые будут в ней соединяться, и типа соединений — скрутки, клеммники или пайка. Обычно на упаковке указывают максимальное количество проводов и их сечение. Чтобы не допустить перегрузки и обеспечить удобный монтаж, лучше взять коробку с небольшим запасом по объему. Если проводов много или они крупного сечения, нужна большая коробка, чтобы соединения не были сжатыми и могли быть легко проверены и обслужены в будущем.
Какие материалы распределительных коробок считаются более надежными для влажных помещений?
Для влажных помещений подходят коробки из прочного пластика с классом защиты не ниже IP54 или металлические с соответствующей герметизацией. Пластиковые модели удобны, так как не ржавеют и обладают хорошей изоляцией. Металлические варианты обеспечивают дополнительную защиту от механических повреждений, но требуют правильного заземления и уплотнителей, чтобы исключить попадание влаги внутрь. При выборе важно проверить наличие сертификатов и маркировку, подтверждающую водонепроницаемость.
Можно ли использовать распределительную коробку без крышки, если она установлена в скрытом пространстве?
Нет, крышка распределительной коробки необходима независимо от места установки. Она защищает соединения от пыли, влаги и случайных механических повреждений. Кроме того, крышка предотвращает прямой контакт с токоведущими частями, что важно для безопасности. В скрытых пространствах крышка должна плотно закрываться и соответствовать требованиям пожарной безопасности. Если доступа к коробке нет или он затруднен, обязательно предусмотрите легкий способ вскрытия крышки для обслуживания.
Какие ошибки чаще всего допускают при выборе и установке распределительной коробки?
Часто выбирают коробку слишком маленького размера, из-за чего соединения оказываются тесными и плохо доступны для проверки. Еще распространена ошибка — использование коробок с низким классом защиты в помещениях с повышенной влажностью или пылью. Иногда монтаж делают без учета удобства доступа, закрывая коробку отделкой или устанавливая в труднодоступных местах. Неправильный выбор материала также приводит к коррозии или механическим повреждениям. Все это может снизить надежность и безопасность электросети.
Какие дополнительные функции или особенности бывают у распределительных коробок, и зачем они нужны?
Некоторые коробки оборудованы съемными клеммниками, что облегчает подключение и замену проводов без перекручивания. Есть модели с прозрачными крышками для быстрого визуального контроля состояния соединений без вскрытия. Также выпускаются коробки с отверстиями для ввода проводов разных диаметров и с возможностью установки уплотнителей, что улучшает герметичность. В металлических коробках часто предусмотрена возможность заземления корпуса. Все эти детали повышают удобство монтажа и безопасность эксплуатации.
