Как рассчитать количество кабеля для электропроводки в доме

При планировании электропроводки в жилом доме точный расчет длины и сечения кабеля снижает риск перегрузок и сокращает излишние расходы. Средняя длина кабеля для одного стандартного помещения площадью 20 м² составляет от 30 до 50 метров с учетом разводки по стенам и подключения розеток, выключателей и освещения.

Для каждой группы электроприборов следует учитывать отдельный контур с кабелем соответствующего сечения. Например, для освещения обычно используется кабель с сечением 1.5 мм², а для розеток – не менее 2.5 мм². При этом общая длина кабеля на всю квартиру площадью 80 м² может достигать 200-250 метров, включая запас для скрытой проводки и соединительных элементов.

При расчете важно учитывать не только общую длину линий, но и специфику помещения: количество электроприборов, их мощность и тип подключения. Пренебрежение этими параметрами ведет к неправильному подбору сечения кабеля и повышает риск аварий. Рекомендуется выполнять расчет с точностью до 5%, включая запас на дополнительные элементы и возможные будущие изменения схемы электропроводки.

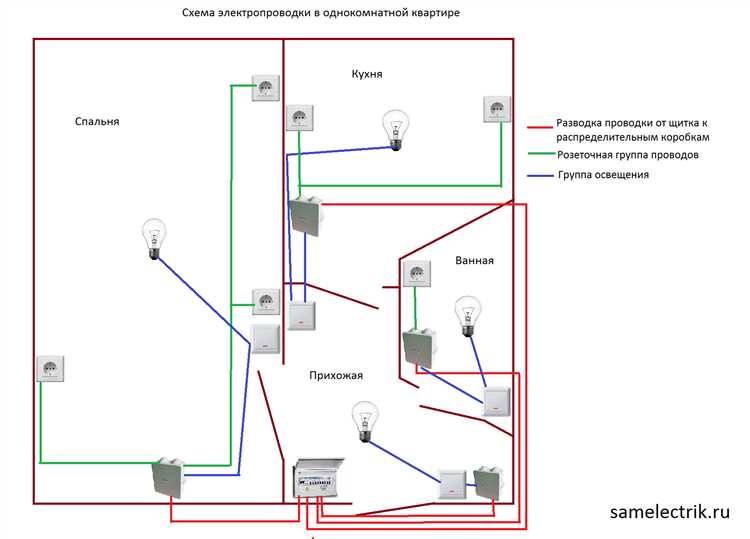

Как определить суммарную длину кабеля для разных комнат

Для точного расчета длины кабеля в каждой комнате необходимо замерить расстояние от распределительного щита до каждой точки подключения: розеток, выключателей и осветительных приборов. При этом учитывайте прокладку кабеля вдоль стен и под потолком, включая обходы препятствий.

Начинайте с чертежа или схемы помещения, где указаны все электроприборы. Для каждой линии определите маршрут кабеля, прибавляя к прямому расстоянию минимум 10-15% на запас и возможные изменения трассы.

В спальне обычно достаточно одной линии освещения и двух-трех линий розеток. Для кухни и ванной комнаты учитывайте отдельные линии для мощных приборов, таких как плита или стиральная машина. Длина кабеля для этих линий может быть значительно больше из-за расположения щита и прокладки по стенам с трубами.

Подсчитайте сумму всех маршрутов по каждой комнате, отдельно учитывая кабели разных сечений и типов. Это поможет избежать ошибок при закупке и обеспечит запас на монтажные нюансы.

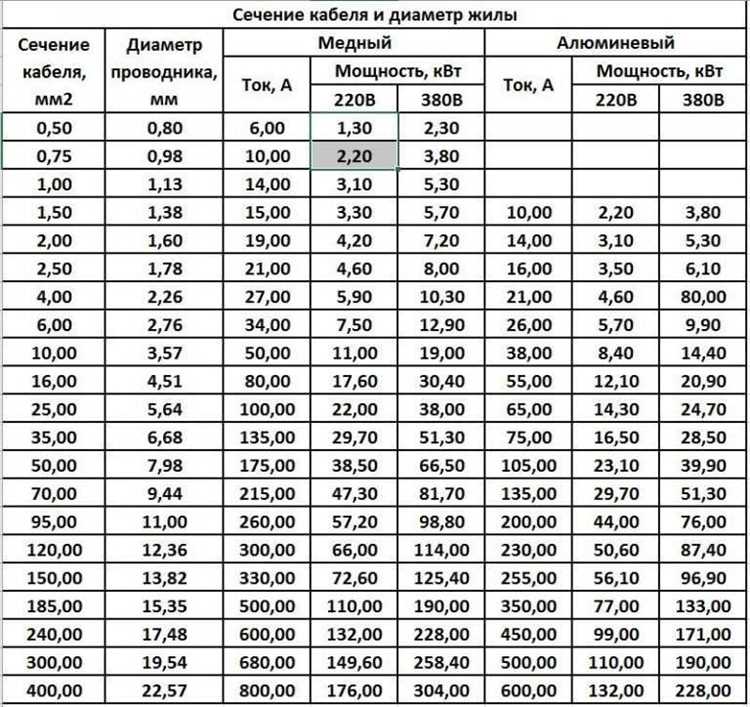

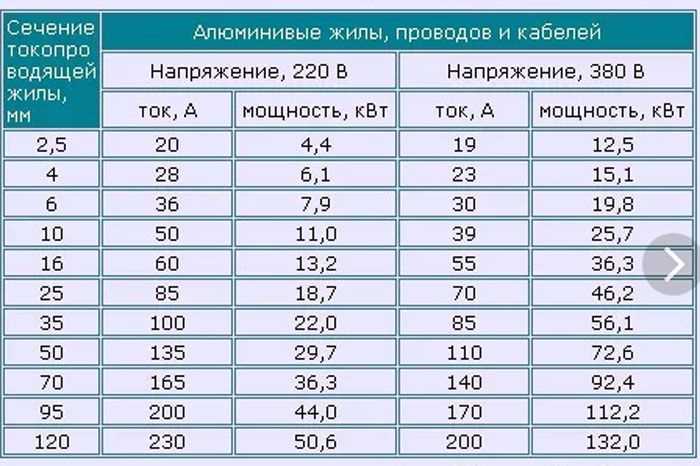

Учет типа электроприборов при выборе сечения кабеля

При подборе сечения кабеля необходимо учитывать тип подключаемых электроприборов и их характеристики. Для бытовых приборов с резистивной нагрузкой, таких как обогреватели, электроплиты и бойлеры, важен стабильный ток нагрузки. Обычно для мощностей до 3,5 кВт применяется кабель с сечением 2,5 мм², для 5–7 кВт – 4 мм², а свыше 7 кВт рекомендуется 6 мм² или больше.

При подключении электроприборов с индуктивной нагрузкой (двигатели, компрессоры, насосы) следует учитывать пусковые токи, превышающие номинальные в 3-6 раз. В таких случаях сечение кабеля увеличивают на 25–50% по сравнению с расчетом по номинальному току. Например, двигатель на 2 кВт с пусковым током 30 А требует кабель не менее 4 мм², несмотря на меньший номинальный ток.

Для светотехнических приборов с малым потреблением (до 1 кВт) часто достаточно кабеля 1,5 мм², но при протяженности линии свыше 20 м рекомендуется увеличить сечение для снижения падения напряжения.

Для устройств с импульсными блоками питания (компьютеры, телевизоры) важна защита от электромагнитных помех и стабильность питания. Рекомендуется выбирать кабель с экранированием и сечением не менее 2,5 мм² при мощности свыше 1,5 кВт.

Нагрузки с длительными пиковыми токами, как у сварочного оборудования, требуют кабеля с запасом по сечению и повышенным тепловым запасом. Для сварочных аппаратов на 10–15 кВт минимальное сечение составляет 10 мм², с обязательным учетом условий прокладки и максимального тока.

В каждом случае при расчете следует учитывать максимальную длину линии, тип изоляции кабеля и условия эксплуатации, так как это влияет на допустимый ток и тепловой режим. Правильный выбор сечения по типу нагрузки гарантирует безопасность и стабильную работу электроприборов.

Расчет кабеля для освещения с учетом разводки и выключателей

При расчете длины кабеля для освещения учитывается не только расстояние от распределительного щита до светильников, но и длина проводов между выключателями и точками освещения. Для типовой схемы с однополюсным выключателем кабель прокладывается от щита к выключателю и далее к светильнику. Если используется двухклавишный или перекрестный выключатель, длина проводов увеличивается за счет дополнительных соединений между выключателями.

Для одноквартирного дома с распределением по комнатам измерьте длину трасс от щита до каждого выключателя, затем от выключателей до светильников. К полученным значениям добавьте запас 10–15% на возможные изменения трассы и монтажные допуски. Например, если расстояние от щита до выключателя 10 м, а от выключателя до светильника 5 м, общий кабель для этой линии составит не менее 17 м.

При разводке «звездой» каждый светильник имеет отдельный кабель от щита, что увеличивает потребность в кабеле, но упрощает обслуживание. При последовательной или параллельной разводке от выключателей длина кабеля распределяется между точками освещения и выключателями с учетом необходимого подключения нулевого и фазного проводов.

Для подключения выключателей используются проводники сечением 1,5 мм², соответствующие стандартам ПУЭ. Для линии освещения рекомендуется использовать кабель сечением 1,5 мм², если общая мощность светильников не превышает 3,5 кВт и длина трассы не более 30 м. При увеличении длины кабеля свыше 30 м учитывайте падение напряжения и при необходимости увеличивайте сечение.

Особое внимание уделяется разводке двухклавишных выключателей, где требуется прокладка дополнительного провода между клавишами и светильниками. В этом случае расчет длины кабеля включает все участки цепи: от щита до выключателя, между клавишами и от выключателя к каждому светильнику отдельно.

В итоге суммируйте все рассчитанные участки проводов по каждой линии, учитывая выключатели и светильники, и добавляйте резерв на монтажные излишки. Только после этого определяйте общий метраж кабеля, необходимого для освещения.

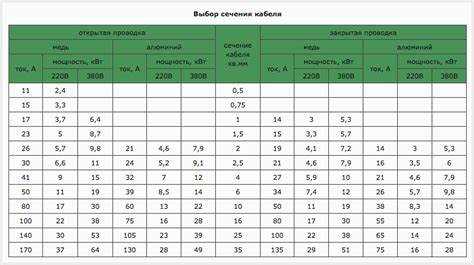

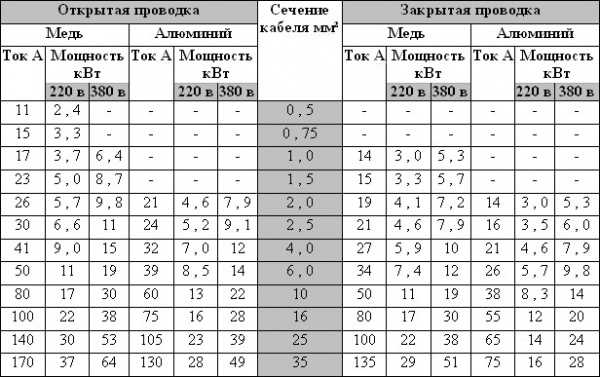

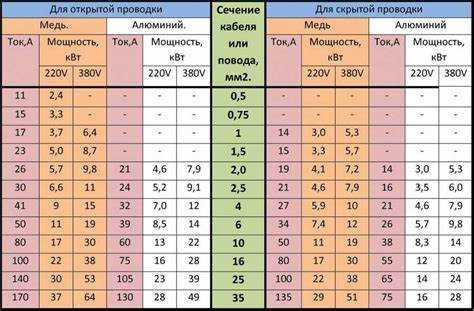

Как выбрать кабель для розеток с учетом нагрузки

При выборе кабеля для розеток главным критерием служит максимальная нагрузка, которую он должен выдерживать. Для бытовых розеток с нагрузкой до 3,5 кВт (примерно 16 А при 220 В) обычно достаточно кабеля с сечением жилы 2,5 мм² из меди. Если планируется подключение мощных приборов – электрочайников, микроволновок, электроинструментов – необходимо учитывать суммарный ток потребления.

Для длинных линий, где сопротивление провода приводит к падению напряжения, увеличьте сечение кабеля на 25-30% выше базового значения. Это поможет избежать перегрева и потерь энергии. Для жил из алюминия расчет сечения умножается на коэффициент 1,5, так как алюминий хуже проводит ток по сравнению с медью.

Если розетки объединены в одну группу и суммарная нагрузка превышает 16 А, выбирайте кабель с сечением 4 мм². При необходимости подключения электроплит или мощных насосов, расчет проводят отдельно, зачастую применяя сечение 6 мм² и выше.

Особое внимание уделяйте типу изоляции и температурному режиму эксплуатации. Для помещений с повышенной влажностью используйте кабель с маркировкой, устойчивой к влаге, например ВВГнг или NYM. При прокладке в утепленных стенах или под слоем штукатурки выбирайте кабель с низким тепловыделением.

Правильный выбор сечения обеспечивает безопасность, минимизирует потери и продлевает срок службы электропроводки.

Особенности расчета кабеля для электроплиты и мощных устройств

Для подключения электроплиты и других мощных приборов требуется кабель с увеличенным сечением, обеспечивающим безопасную работу при высоком токе нагрузки. Расчет сечения начинается с определения максимальной мощности устройства, обычно у электроплит она достигает 7–12 кВт. Для однофазного подключения ток рассчитывается по формуле I = P / U, где P – мощность в ваттах, U – напряжение (220 В).

Для трехфазных электроплит расчет тока ведется по формуле I = P / (√3 × U), где U – напряжение 380 В. Сечение кабеля выбирается с учетом номинального тока и допустимой плотности тока для медного или алюминиевого проводника. Для медных жил плотность обычно принимается 6–8 А/мм².

Для бытовой электроплиты мощностью около 7 кВт при однофазном питании минимально рекомендуется кабель с сечением 4 мм², для 10–12 кВт – 6 мм². При трехфазном подключении для 12 кВт достаточно 2,5–4 мм², в зависимости от длины линии и способа прокладки.

При длинных трассах свыше 20 метров следует учитывать падение напряжения, которое не должно превышать 5%. Для этого рекомендуется увеличить сечение кабеля на 25–50% или выбирать провод с более низким сопротивлением.

Наличие защитных устройств, таких как автоматические выключатели и УЗО, требует согласования номиналов с рассчитанным током нагрузки. Кабель должен выдерживать пусковые токи мощных устройств, которые могут в 2–3 раза превышать рабочие значения.

Установка кабеля для электроплиты обычно требует прокладки отдельной линии с заземлением и обязательным использованием трехжильного провода. Наличие PE и N проводников повышает безопасность и устойчивость к перегрузкам.

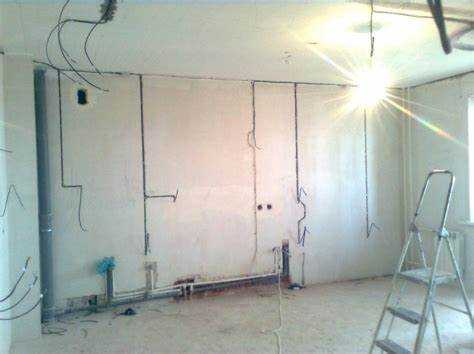

Влияние маршрута прокладки кабеля на его длину

Выбор маршрута прокладки кабеля напрямую влияет на общий расход провода и экономичность проекта. Необходимо учитывать следующие факторы:

• Прямолинейность трассы. Каждый изгиб и отклонение увеличивают длину кабеля. Например, при прокладке с несколькими углами под 90° длина может вырасти на 10-15% от прямого расстояния.
• Использование стен, потолков и перекрытий. Оптимальный маршрут – максимально короткий путь по поверхностям, позволяющий избежать лишних переходов между этажами.
• Прокладка внутри штроб. При сложной планировке штроб глубина и ширина каналов влияют на возможность укладки нескольких кабелей, что может требовать удлинения маршрута для обхода перегородок.
• Обход препятствий. Трубы водоснабжения, вентиляционные шахты, силовые элементы конструкции вынуждают прокладывать кабель по более длинному маршруту.

Рекомендации для минимизации длины кабеля:

1. Перед началом работы составить точную схему с учетом расположения всех препятствий.
2. Использовать лазерные дальномеры для точного измерения трассы.
3. При необходимости прокладки кабеля по нескольким этажам выбирать самые короткие вертикальные линии с минимальным числом переходов.
4. Минимизировать количество углов с острыми поворотами, используя плавные изгибы, чтобы снизить необходимость увеличения длины.
5. Закладывать запас кабеля на монтажные погрешности в пределах 5-7% от рассчитанной длины.

Игнорирование маршрута и расчет длины по прямой приведет к недостатку кабеля на монтаже и увеличит общие затраты на материалы и трудозатраты.

Запас кабеля: сколько и зачем нужно брать про запас

Запас кабеля необходим для компенсации неизбежных потерь и непредвиденных ситуаций при монтаже электропроводки. Оптимальный запас зависит от сложности схемы и особенностей монтажа.

• Минимальный запас – 5–10% от общего расчётного метража. Этот процент покрывает отрезки на стыки, подгонку и возможные ошибки при укладке.
• Для сложных систем с большим количеством ответвлений и розеток запас увеличивают до 15%. Это актуально для домов с несколькими этажами и разветвлённой сетью.
• При монтаже кабеля в штробы, гофру или трубы учитывайте дополнительные 2–3% на изгибы и натяжения, которые увеличивают расход материала.
• Если планируется резервное подключение или модернизация, добавьте 10–15% к базовому запасу, чтобы избежать повторных закупок.

Важный момент – кабель, лежащий без движения более 6 месяцев, может потерять часть своих технических характеристик, поэтому храните запас в сухом и прохладном месте и закупайте только с учётом ближайших монтажных работ.

1. Подсчитайте общий метраж по плану проводки.
2. Умножьте на 1,1 для базового запаса.
3. Добавьте 0,05–0,15 в зависимости от сложности и условий монтажа.
4. Учитывайте специфические требования по изгибам и дополнительным ответвлениям.

Без правильного запаса возможны задержки монтажа и дополнительные расходы на повторные закупки, что в итоге увеличивает общую стоимость проекта и время реализации.

Вопрос-ответ:

Как правильно рассчитать длину кабеля для электропроводки в доме с несколькими комнатами?

Для точного расчёта длины кабеля необходимо учитывать план дома, расположение электрических точек (розеток, выключателей, светильников) и маршруты прокладки проводки. Измерьте расстояния от электрощита до каждой точки, учитывая запасы на изгибы и подвесы кабеля. Сложите все эти значения, чтобы получить общую длину. Дополнительно рекомендуют добавить около 10–15% запаса, чтобы компенсировать возможные ошибки и дополнительные соединения.

Можно ли использовать один тип кабеля для всех линий электропроводки в доме?

Выбор кабеля зависит от назначения линии и потребляемой нагрузки. Для освещения часто применяют кабель с меньшим сечением, например 1.5 мм², а для силовых линий, таких как розетки и крупная бытовая техника, требуется кабель с сечением не менее 2.5 мм². Использование одного кабеля для всех целей не рекомендуется, так как это может привести к перегрузкам и нарушению безопасности. Правильный выбор сечения помогает обеспечить долговечность и надежность системы.

Как учесть особенности прокладки кабеля в стенах с разными материалами при расчёте длины?

Материал стен влияет на способ прокладки кабеля и, соответственно, на его длину. В кирпичных или бетонных стенах часто требуется прокладка в специальных гофрах или кабель-каналах, что добавляет длину на изгибы и обходы. В деревянных домах можно использовать открытый монтаж, что иногда сокращает длину провода. При замерах нужно учитывать дополнительные участки для перехода через проёмы и местами обхода препятствий, чтобы не получить дефицит кабеля на монтаже.

Как рассчитать количество кабеля для электропроводки с учётом будущих расширений или изменений в доме?

Если планируется добавление новых электроприборов или изменение схемы в будущем, при расчёте стоит предусмотреть запас кабеля. Обычно рекомендуют увеличить длину на 10–20%, что позволит без серьёзных переделок подключить дополнительные линии. Также стоит продумать расположение распределительных коробок и щитов, чтобы подключение новых веток было удобным. Такой подход помогает избежать необходимости штробления стен и перестановки оборудования позже.

Какие ошибки часто допускают при подсчёте необходимого количества кабеля для дома?

Распространённые ошибки включают: отсутствие учёта запасов на изгибы и монтаж, неправильное измерение расстояний по прямой вместо реального маршрута прокладки, использование неподходящего сечения кабеля для нагрузки, а также игнорирование планируемых расширений электросети. Всё это может привести к нехватке материала или снижению безопасности электропроводки. Рекомендуется тщательно проверять планы, учитывать все особенности монтажа и при необходимости консультироваться со специалистами.

Как правильно рассчитать длину кабеля для электропроводки в доме с несколькими комнатами?

Для расчёта длины кабеля сначала нужно составить схему электропроводки, указав расположение розеток, выключателей, светильников и электрощита. Затем измерьте расстояния между этими точками по маршрутам прокладки кабеля, учитывая путь вдоль стен и потолков. К полученной сумме стоит добавить запас примерно 10-15 % на запуски, соединения и возможные погрешности. Такой подход позволит получить точное количество кабеля для монтажа без лишних остатков.
