Выбор насоса без точного расчета высоты подъема может привести к его перегрузке или недостаточной производительности. Основной параметр – геодезическая высота подъема, то есть расстояние от зеркала воды в колодце до точки водоразбора. При этом важно учитывать не только вертикальный уровень, но и горизонтальные участки трубопровода, создающие дополнительное сопротивление.
Для бытовых нужд чаще всего применяются насосы с высотой подъема до 40 метров. Однако при глубине колодца более 8 метров требуется поверхностный насос с эжектором или глубинный скважинный агрегат. Расчет выполняется по формуле: H = Hв + Hг + Hп, где Hв – вертикальный участок, Hг – горизонтальный, пересчитанный в эквивалент вертикального (обычно 1 метр на каждые 10 метров трубы), Hп – потери на трениях и соединениях.
Нельзя игнорировать динамический уровень воды: при работе насоса зеркало воды может опускаться, увеличивая фактическую высоту подъема. Для учета этого изменения добавляют резерв 10–20%. Также важно знать максимальную всасывающую способность поверхностных насосов – она редко превышает 8 метров, поэтому при глубоком колодце поверхностные модели становятся неэффективными.
Пример: при глубине воды 6 метров, расстоянии до дома 30 метров и учете стандартных потерь (2–3 метра), расчетная высота подъема составит около 11 метров. Насос следует выбирать с запасом по напору не менее 20%, чтобы гарантировать стабильную подачу воды даже при колебаниях уровня.
Как определить глубину колодца и уровень статической воды
Для измерения полной глубины колодца потребуется отвес. Используйте прочный шнур длиной не менее 30 метров и груз массой 200–500 грамм. Опустите отвес до дна, дождитесь, пока он перестанет колебаться, и сделайте метку на шнуре у края оголовка. Затем поднимите шнур и измерьте расстояние от груза до метки с точностью до сантиметра. Это и есть фактическая глубина колодца.
Чтобы определить уровень статической воды, используйте тот же шнур, но с сухой тряпкой, обмотанной вокруг груза. Опустите его в колодец до тех пор, пока тряпка не намокнет. После извлечения измерьте длину сухой части шнура – это расстояние от поверхности до уровня воды. Вычтите его из полной глубины, чтобы получить высоту водяного столба в состоянии покоя.
Проводите измерения утром, до включения насосов или забора воды. Повторите процедуру в течение нескольких дней, чтобы исключить влияние временных факторов, таких как дожди или активное водопользование соседями.
Если колодец глубокий, используйте электронный водомерный зонд. Он подает звуковой сигнал при контакте с водой, обеспечивая точность до миллиметра. Применение лазерных дальномеров нецелесообразно из-за отражений и погрешностей при работе с водной поверхностью.
Что такое динамический уровень воды и как его измерить
Точное определение динамического уровня критически важно для расчёта высоты подъема насоса и выбора оборудования с подходящей производительностью.
- Откройте скважину или колодец, обеспечив свободный доступ к воде.
- Установите насос и включите его, зафиксировав момент запуска.
- Через 5–10 минут непрерывной работы насоса измерьте расстояние от поверхности земли до уровня воды при помощи водяного уровня (уровнемера) или опущенного грузика на шнуре с метками.
- Зафиксируйте показания – это и есть динамический уровень при данном режиме откачки.
Для получения достоверных данных используйте несколько точек измерения во времени: на 1-й, 5-й и 10-й минуте работы насоса. Это позволит оценить устойчивость водоносного слоя к нагрузке.
Измерения проводите в период минимального уровня грунтовых вод (обычно конец лета или начало осени), чтобы избежать завышенных показателей.
Превышение динамического уровня над максимальной глубиной всасывания приведёт к кавитации и отказу поверхностного насоса. В таких случаях следует использовать погружные насосы.
Учет расстояния от колодца до точки водоразбора при расчете подъема
При определении необходимой высоты подъема насоса важно учитывать не только вертикальное расстояние от зеркала воды до уровня потребления, но и горизонтальное расстояние от колодца до точки водоразбора. Горизонтальная протяженность трубопровода создает дополнительное гидравлическое сопротивление, которое эквивалентно определенному вертикальному подъему воды.
Для перевода горизонтального расстояния в эквивалент высоты подъема используется коэффициент гидравлических потерь. В бытовых условиях при использовании стандартных ПНД труб диаметром 25–32 мм ориентировочно добавляют 1 м напора на каждые 10–12 м горизонтального трубопровода. Например, если длина трубы от колодца до дома составляет 30 м, к расчетной высоте подъема следует прибавить около 2,5–3 м.
При сложной конфигурации трубопровода, наличии поворотов, запорной арматуры и участков с подъемом или уклоном, необходимо учитывать дополнительные потери. Каждый поворот под 90° увеличивает сопротивление, что эквивалентно прибавке 0,5–0,8 м к общему напору. Чем больше таких элементов, тем выше итоговая расчетная высота подъема, которую должен обеспечить насос.
Если используется фильтрующая система, расположенная в помещении, следует учесть сопротивление, создаваемое фильтрами и соединениями. В этом случае оптимально прибавить 1–2 м к расчетному значению, особенно при применении многокомпонентных фильтров или устройств с мелкой степенью очистки.
Рекомендуется использовать напорные насосы с запасом по высоте подъема не менее 20–25% от расчетного значения, чтобы компенсировать возможные непредусмотренные потери и обеспечить стабильную работу в течение всего срока эксплуатации системы.
Как напор насоса зависит от высоты водяного столба
Каждый насос имеет предельную высоту водяного столба, при превышении которой подача воды прекращается. Например, если насос рассчитан на напор 30 метров, это соответствует давлению около 3 атмосфер. Если суммарные потери по высоте превышают эту величину, вода не будет поступать.
При расчете учитывается не только вертикальный подъем, но и гидравлические потери в трубах, фитингах и запорной арматуре. В пластиковых трубах диаметром 25 мм потери составляют 1–2 метра на каждые 10 метров длины при средней скорости потока. Учитывать нужно также обратный клапан, который добавляет до 0,5 метра потерь.
Рекомендуется выбирать насос с запасом по напору минимум 20–25 % от расчетной высоты водяного столба. Если фактическая высота от зеркала воды до точки водоразбора – 15 метров, а длина трубопровода – 20 метров, оптимальный напор насоса должен быть не менее 25 метров.
Превышение запаса более чем на 50 % приводит к снижению эффективности: возрастает потребление электроэнергии, увеличивается нагрузка на соединения. Поэтому завышение параметров должно быть строго обосновано, например, возможным падением уровня воды в засушливый период.
Влияние диаметра и длины трубы на расчет высоты подъема
При подборе насоса для колодца необходимо учитывать не только геометрическую глубину, но и потери напора в трубопроводе, напрямую зависящие от его длины и диаметра.
- С увеличением длины трубы возрастает гидравлическое сопротивление, что приводит к потере напора. На каждые 10 метров горизонтального трубопровода потери могут составлять от 0.5 до 1 метра напора в зависимости от скорости потока и материала трубы.
- Диаметр трубы оказывает критическое влияние на сопротивление потоку. Например, при переходе с диаметра 25 мм на 32 мм сопротивление снижается почти вдвое при одинаковом расходе воды.
- Узкие трубы создают завихрения и увеличивают скорость потока, что усиливает турбулентность и потери энергии. При напоре выше 30 м и расходе более 2 м³/ч целесообразно использовать трубы не менее 32–40 мм.
- Для длинных магистралей (более 30 м) необходимо учитывать суммарные линейные потери, которые складываются с фактической глубиной всасывания. Если, например, колодец имеет глубину 8 м, а длина трубы 40 м с внутренним диаметром 25 мм, то итоговая расчетная высота подъема может превысить 14 м.
- Каждое колено, обратный клапан и фитинг также добавляют к общей потере напора эквивалентную длину трубы. При сложной трассе трубопровода это значение может достигать дополнительных 5–10 метров эквивалентной длины.
Для точного расчета рекомендуется использовать формулу Дарси-Вейсбаха или номограммы, учитывающие коэффициент трения, зависящий от материала трубы и скорости потока. Неправильный выбор диаметра может привести к перегрузке насоса и сокращению его ресурса.

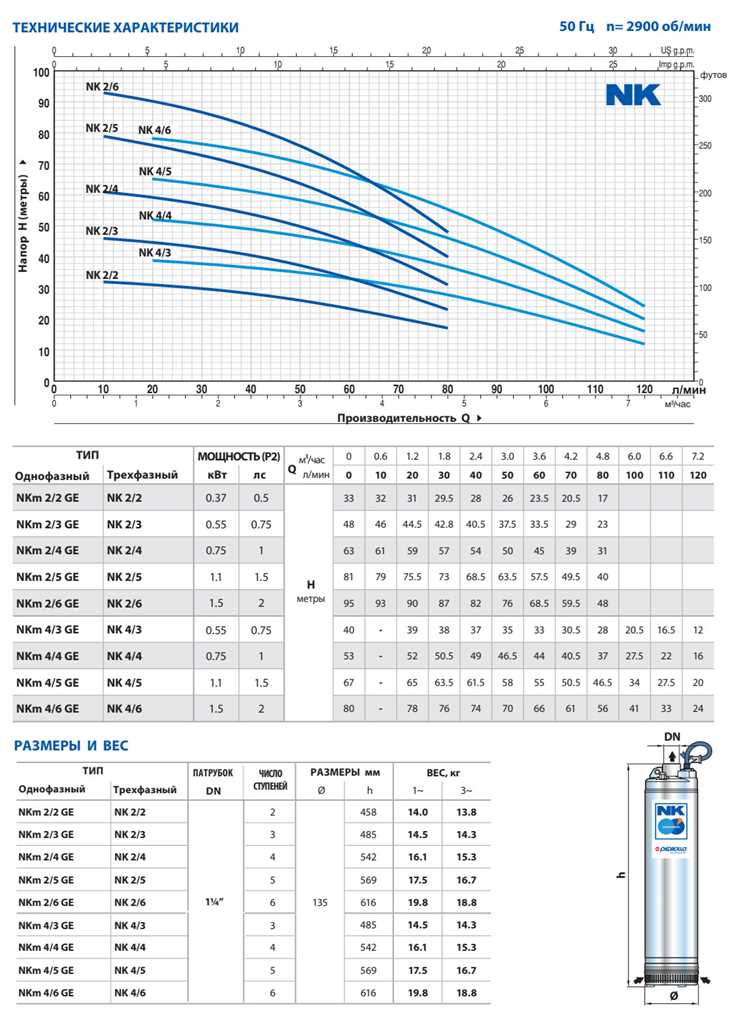

Как выбрать насос по характеристикам напора и производительности
Производительность насоса определяется требуемым расходом воды, выражаемым в литрах в минуту или кубометрах в час. Она должна соответствовать потребностям системы и не превышать максимальную подачу скважины или колодца, чтобы избежать быстрого истощения источника. Рекомендуется брать насос с производительностью на 10–15% выше расчетной, чтобы компенсировать возможные потери в будущем.
Важно выбирать насос, у которого рабочая точка (пересечение напора и производительности) находится в средней части его характеристической кривой. Это обеспечит стабильную работу и продлит срок службы. Насосы с завышенной производительностью при меньшем напоре или наоборот неэффективны и быстрее выходят из строя.
Следует учитывать тип насоса: центробежные подходят для колодцев с глубиной до 9–12 метров, погружные – для больших глубин. Погружные насосы требуют оценки напора по сумме глубины колодца и высоты подачи. Центробежные же ограничены высотой всасывания, не превышающей 7–8 метров.
При выборе насоса ориентируйтесь на паспортные данные производителя, где указаны максимальный напор, максимальная производительность и рабочая точка. Эти параметры должны совпадать с расчетными значениями или иметь небольшой запас для компенсации изменений условий эксплуатации.
Проверка соответствия расчетной высоты подъема параметрам насоса
Расчетная высота подъема насоса определяется суммой геометрической глубины колодца, напора в системе и потерь давления в трубопроводе. Для проверки соответствия параметров насоса необходимо сверить полученное значение с максимальной подъемной высотой, указанной в технической документации на насос.
Если расчетная высота превышает паспортный предел насоса более чем на 5%, существует риск снижения производительности и ускоренного износа оборудования. В этом случае рекомендуется выбрать насос с большей максимальной высотой подъема или уменьшить длину трубопровода, оптимизировав гидравлику системы.
Допускается эксплуатация насоса, если расчетная высота находится в пределах 90–100% от его максимальной подъемной высоты, при условии, что производительность по объему соответствует требованиям. При значительном расхождении лучше пересчитать расход или увеличить диаметр труб для снижения потерь давления.
Практика показывает, что для надежной работы насоса необходим запас по высоте подъема не менее 10% от расчетного значения. Это учитывает изменения уровня воды и возможные колебания давления в системе.
Перед установкой следует провести стендовые испытания насоса с имитацией расчетных условий, чтобы подтвердить соответствие заявленным характеристикам и исключить риск недостаточного напора.
Вопрос-ответ:
Как определить высоту подъема насоса для колодца?
Высоту подъема насоса рассчитывают как расстояние от уровня воды в колодце до точки выхода воды на поверхности. Для точного измерения нужно учитывать глубину колодца и уровень воды внутри него. Полученное значение помогает выбрать насос с нужной мощностью, способный поднять воду на заданную высоту.
Почему важно учитывать напор при выборе насоса для колодца?
Напор показывает, с каким усилием насос должен поднимать воду, чтобы она достигла нужной высоты. Если не правильно определить этот параметр, насос может не справиться с задачей, что приведет к недостаточному давлению или снижению производительности. Также это влияет на срок службы оборудования — слишком высокая нагрузка ускоряет износ.
Какие дополнительные факторы влияют на расчет высоты подъема насоса, кроме глубины колодца?
Помимо глубины и уровня воды, на расчет влияют высота надземного трубопровода, потеря давления из-за трения воды в трубах, а также возможные изгибы и соединения труб. Также стоит учитывать давление в месте подачи воды и возможные перепады высоты по пути. Эти моменты увеличивают общую высоту подъема, которую должен обеспечить насос.
Можно ли использовать стандартные таблицы для определения высоты подъема насоса или лучше делать индивидуальный расчет?
Стандартные таблицы дают приблизительные данные и могут помочь на начальном этапе. Однако для точного подбора оборудования лучше провести индивидуальный расчет, учитывающий все особенности конкретного колодца и системы водоснабжения. Это позволит избежать ошибок при выборе и повысит надежность работы насоса.
