Коммутационная износостойкость в чем измеряется

Коммутационная износостойкость электрических контактов оценивается количеством рабочих циклов до отказа при заданных условиях нагрузки. Основная единица измерения – число коммутационных циклов, отражающее, сколько раз контакт может размыкаться и замыкаться без существенного ухудшения характеристик. Для высокоточных реле и автоматических выключателей нормой считается ресурс не менее 100 000 циклов при номинальной нагрузке.

При анализе износостойкости важно учитывать вид тока: переменный или постоянный. Для постоянного тока характерен более интенсивный дуговой износ, что снижает допустимое число циклов. В таких случаях производители указывают отдельные значения, например, DC-3: 30 000 циклов против AC-1: 100 000 циклов при равных токовых нагрузках.

Испытания на износостойкость проводят согласно стандартам, таким как IEC 60947-4-1 и ГОСТ Р 50030.4.1. Они регламентируют точные параметры: сила тока, напряжение, индуктивность нагрузки, частота циклирования. Например, при токе 16 А и индуктивной нагрузке коммутационная стойкость контактора может снижаться до 10 000 циклов, несмотря на паспортную стойкость в 100 000 при резистивной нагрузке.

Для выбора оборудования по этому параметру необходимо учитывать тип нагрузки, частоту коммутаций в реальной системе и коэффициент запаса. Практика показывает, что при ежедневной эксплуатации оборудования в промышленной среде целесообразно выбирать устройства с ресурсом не менее 250 000 циклов и дополнительной защитой от дуги – например, с дугогасительными камерами.

Как измеряется количество коммутационных циклов до отказа контакта

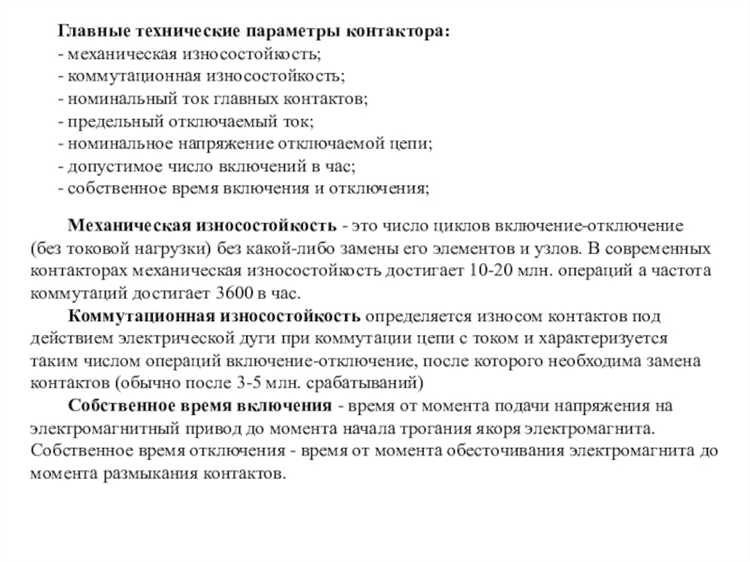

Коммутационная износостойкость определяется числом полных циклов включения и отключения, которые контакт способен выдержать до наступления критического отказа. Испытания проводят на специализированных стендах при строго контролируемых условиях.

• Контакты подвергаются циклическому переключению с заданной нагрузкой: ток, напряжение, частота включений.
• Фиксируются электрические параметры: падение напряжения на контакте, переходное сопротивление, характер дуги.
• Время между циклами задаётся контроллером, чтобы исключить тепловое накопление, нехарактерное для реальной эксплуатации.

Отказ фиксируется при:

1. Росте переходного сопротивления выше допустимого уровня.
2. Разрыве тока в замкнутом состоянии (неспособность замыкать цепь).
3. Механической деградации: оплавлении, сваривании, разрушении контактов.

Дополнительно анализируется:

• Износ поверхности контактов – посредством оптической и электронной микроскопии.
• Углублённые замеры массы уноса материала при многократных циклах.
• Изменение формы дугового пятна и эрозионных кратеров.

Рекомендуется проводить испытания в нескольких средах (воздух, SF₆, вакуум), чтобы учитывать влияние среды на дуговое поведение. Стандартизированные методы изложены, например, в ГОСТ Р 50030 и IEC 60947. Полученное число циклов фиксируется как значение коммутационной износостойкости конкретного изделия при заданных условиях нагрузки.

Роль тока и напряжения в определении износостойкости реле и контакторов

Коммутационная износостойкость напрямую зависит от параметров тока и напряжения, воздействующих на контактную группу. При размыкании цепи ток вызывает дуговой разряд, разрушающий поверхность контактов. Увеличение тока выше номинального в 1,5–2 раза сокращает ресурс реле до 30% от заявленного. Особенно критичны индуктивные нагрузки, при которых дуга сохраняется дольше, чем при резистивных.

Высокое напряжение ускоряет процесс эрозии металла. Уже при 250 В постоянного тока разряд становится устойчивым, что приводит к оплавлению материала и образованию кратеров. При переменном токе эффект дуги снижается за счёт естественного обнуления тока в каждом полупериоде, но при напряжении выше 400 В даже переменный ток формирует дугу высокой энергии, опасную для контактов.

Оптимальная работа обеспечивается при нагрузках, близких к номинальным, с минимальной долей индуктивной составляющей. Для продления ресурса контакторов при токах свыше 50 А рекомендуется использование дугогасительных камер. Превышение напряжения более чем на 10% требует применения контактных материалов с добавками оксидов или вольфрама для предотвращения сваривания контактов.

Снижение износостойкости на практике наблюдается при неправильной коммутации конденсаторных батарей, где пусковые токи превышают рабочие в десятки раз. В таких случаях необходимо использовать устройства с форсированной коммутацией или специализированные контакторы с предустановленным сопротивлением.

Использование стандарта IEC 60947-4-1 для оценки коммутационной износостойкости

Стандарт IEC 60947-4-1 регламентирует методы испытаний и критерии оценки коммутационной износостойкости контакторов и пускателей. Согласно разделу 8.2.5 данного стандарта, износостойкость определяется путём проведения заданного количества коммутационных циклов под номинальной нагрузкой, в том числе с учетом отключения при токах, близких к кратковременным перегрузкам.

Для устройств категории применения AC-3 испытания выполняются при номинальном токе, указанном производителем, с числом циклов не менее 1 000 000. Важно использовать нагрузку с индуктивным характером, что обеспечивает реалистичную имитацию эксплуатационных условий. При этом цикл коммутации включает замыкание и размыкание с заданной частотой (обычно 1200 операций в час).

Во время испытаний регистрируются переходные перенапряжения, температура контактов, сила контактного давления и динамика эрозии. Стандарт требует оценки остаточной толщины контактных накладок после завершения испытаний – превышение предельного значения признаётся основанием для признания отказа.

IEC 60947-4-1 также предписывает использование конкретных единиц измерения: количество циклов до разрушения контактов, уровень переходного сопротивления, степень эрозии в миллиметрах и среднее значение тока коммутации. Эти параметры обеспечивают объективную оценку ресурса аппарата.

Для подтверждения соответствия, производители обязаны предоставить протоколы испытаний, включающие графики изменения характеристик контактов во времени. При отборе контакторов для ответственных применений следует выбирать изделия, сертифицированные по IEC 60947-4-1, с указанием фактических результатов испытаний на коммутационную износостойкость.

Методика лабораторных испытаний на износ контактов при коммутации

Испытания на износостойкость контактов при коммутации проводятся в контролируемых условиях, имитирующих реальные режимы эксплуатации коммутационных устройств. Основная цель – количественная оценка изменения массы, геометрии и электрических параметров контактной пары в процессе циклической коммутации.

Испытуемый образец устанавливается в электромеханический стенд с возможностью задания числа коммутаций, силы тока, напряжения и частоты замыкания/размыкания. Контроль осуществляется через датчики положения и тока. Тест проводится до достижения одного из следующих критериев окончания: превышение сопротивления переходного контакта, образование стойкой дуги, разрушение контактного материала.

Перед началом испытаний необходимо измерить начальную массу контактов с точностью до 0,1 мг, геометрию контактной поверхности (оптический или контактный профилометр), а также начальное сопротивление контакта методом четырехточечного зонда.

Рекомендуемые параметры испытаний для устройств низковольтной аппаратуры:

После завершения испытаний повторно фиксируются масса, профиль и сопротивление контакта. Сравнительный анализ до и после позволяет оценить количественный износ. Обязательна визуальная документация (микроскопия, фотофиксация) зон эрозии, расплавления и образования оксидов. При наличии следов дугового повреждения проводят дополнительный анализ рентгеноспектрометрией для определения изменений состава поверхности.

Сравнение метрических и имперских единиц измерения износостойкости

В метрической системе износостойкость коммутационных элементов обычно выражается в циклах коммутации (операциях) до отказа. Наиболее распространённое обозначение – число циклов, при котором происходит деградация контактов, например, 1×10⁶ циклов. В ряде случаев добавляется нагрузка (ток или напряжение), при которой этот показатель достигается.

В имперской системе могут использоваться схожие параметры, но измерения часто сопровождаются указанием времени службы в часах при заданной частоте коммутаций, что затрудняет прямое сопоставление. Кроме того, встречается выражение износостойкости в ампер-часах (A·h), что требует пересчёта при сравнении с метрическими данными. Например, 500 A·h при 10 А означает 50 часов работы, что при частоте 1 Гц эквивалентно 180 000 циклов.

Рекомендуется в технической документации указывать оба типа единиц с пояснением методики измерения, особенно при экспорте продукции. Это упрощает интерпретацию характеристик при сравнении с международными стандартами, такими как IEC 60947 и UL 508.

Как влияет частота коммутации на показатели износостойкости

Частота коммутации напрямую влияет на скорость деградации контактов коммутационных аппаратов. Увеличение числа циклов включения/выключения вызывает механический и электрический износ, который существенно сокращает ресурс устройства.

• При низких частотах (до 1 Гц) износ главным образом механический: контактные пары подвергаются износу из-за трения и ударов. Электрический износ минимален, так как дуговые процессы и переходные сопротивления редки.
• Средние частоты (1–10 Гц) повышают риск образования дуги при замыкании и размыкании, что увеличивает эрозию контактного материала и образование оксидных пленок.
• Высокие частоты (>10 Гц) вызывают сильное термическое напряжение в контактах из-за многократного нагрева и охлаждения, а также ускоренное разрушение контактной поверхности за счет повторяющихся электрических пробоев и дуговых разрядов.

Влияние частоты коммутации на износостойкость можно количественно оценить через снижение номинального ресурса коммутационного аппарата:

1. При увеличении частоты с 1 до 10 Гц ресурс сокращается в среднем на 30-50%, что обусловлено комбинированным механическим и электрическим износом.
2. Переход от 10 Гц к 50 Гц ведет к снижению ресурса более чем на 70%, так как интенсивность дуговых процессов и термических циклов растет экспоненциально.

Рекомендации по снижению износа при высокой частоте коммутации:

• Использовать контакты из сплавов с высокой устойчивостью к дуговой эрозии, например, серебросодержащие или с добавлением вольфрама.
• Внедрять системы гашения дуги и плавного переключения для минимизации электрического износа.
• Оптимизировать схемы управления, уменьшая число излишних переключений без снижения функциональности.
• Применять специальные покрытия и технологии поверхностной обработки для повышения механической прочности контактов.

Интерпретация паспортных значений износостойкости в технической документации

Паспортные значения коммутационной износостойкости отражают максимальное количество циклов включения и отключения, которое коммутационный аппарат способен выдержать при определённых условиях эксплуатации. В документации эти данные обычно приводятся в числовом формате, например, 10⁶ циклов, и сопровождаются описанием условий испытаний: нагрузка по току, напряжение, характер нагрузки (активная, индуктивная, емкостная).

Важно учитывать, что паспортные значения справедливы только при соблюдении указанных условий. Отклонения по нагрузке или режиму эксплуатации влияют на реальную износостойкость, часто снижая её на порядок. Например, коммутационная износостойкость при активной нагрузке 10 А и 220 В не гарантирует того же ресурса при пусковых токах, превышающих номинальные в 5–10 раз.

Техническая документация должна содержать описание метода испытаний, например, режим «жесткого» коммутирования», при котором происходит непосредственный разрыв тока без использования дугогасительных устройств. Этот параметр критичен для оценки срока службы аппаратуры в реальных условиях.

При анализе паспортных данных следует учитывать, что износостойкость не является линейной характеристикой. Для высоких значений циклов рекомендуется использовать графики зависимости ресурса от тока и напряжения, если они представлены. При отсутствии таких графиков, стоит применять коэффициенты снижения ресурса, указанные в стандартах или технических рекомендациях производителя.

При проектировании систем важно использовать паспортные значения износостойкости с запасом не менее 20–30%, что компенсирует влияние факторов окружающей среды и вариативности параметров нагрузки. Игнорирование этого приводит к преждевременному выходу из строя коммутационной аппаратуры.

Вопрос-ответ:

Что представляет собой коммутационная износостойкость и почему важно её измерять?

Коммутационная износостойкость — это характеристика контактов электрических устройств, отражающая их способность сохранять работоспособность при многократных циклах включения и выключения. Измерение этой величины позволяет оценить долговечность и надежность контактов в реальных условиях эксплуатации, что помогает выбирать подходящие материалы и конструкции для конкретных задач.

Какие основные единицы измерения используются для оценки коммутационной износостойкости?

Чаще всего для оценки коммутационной износостойкости используют количество циклов коммутации до отказа контакта. Иногда применяются дополнительные параметры, например, время работы до появления значительных изменений в сопротивлении контакта или предельное значение тока, при котором контакт сохраняет свои свойства. В промышленности наиболее распространённой является именно численная оценка циклов переключения.

Как связаны параметры коммутационной износостойкости с материалами, используемыми в контактах?

Материалы контактов существенно влияют на их износостойкость. Металлы с высокой твёрдостью и хорошей коррозионной стойкостью обычно демонстрируют большее число циклов коммутации без ухудшения характеристик. Например, серебро и его сплавы часто применяются из-за низкого переходного сопротивления и устойчивости к искрообразованию. Однако подбор материала зависит от условий эксплуатации, включая токи, напряжения и окружающую среду.

Какие методы испытаний применяются для определения коммутационной износостойкости и какова их точность?

Для проверки износостойкости контактов используют специальные стенды, которые имитируют циклы включения и выключения с заданными токами и напряжениями. Испытания могут проходить в различных режимах — от низкочастотных до высокочастотных переключений. Точность определяется стабильностью параметров тестирования и количеством проведённых циклов. Большое число испытаний позволяет получить статистически надёжные данные о долговечности контактной пары.
