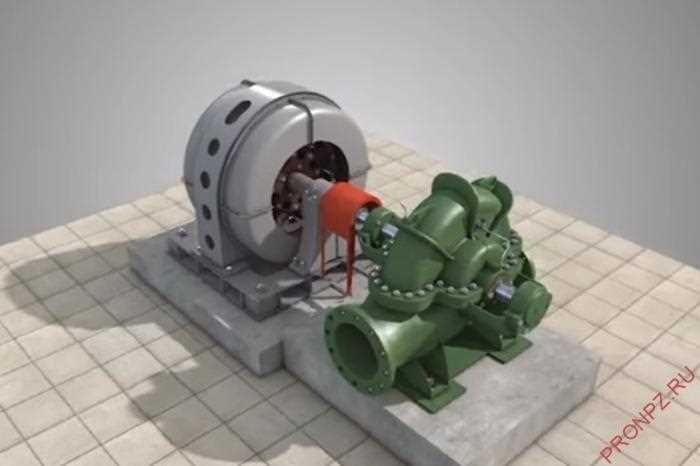

Центробежный насос представляет собой сложное устройство, требующее аккуратного подхода при разборке. Для правильного выполнения процедуры необходимо иметь под рукой набор ключей, уплотнители и чистую рабочую поверхность. Важно фиксировать порядок снятия деталей, чтобы избежать ошибок при последующей сборке.
Основной этап – отключение насоса от электропитания и демонтаж трубопроводов. После снятия креплений корпуса следует обратить внимание на положение рабочего колеса и состояние сальникового узла. При необходимости меняют подшипники и проверяют состояние уплотнительных колец, что обеспечивает герметичность и долговечность работы.
В данной инструкции рассмотрены методы аккуратного извлечения внутренних элементов без повреждений, а также рекомендации по очистке и диагностике изношенных частей. Каждый шаг сопровождается указаниями по инструментам и технике безопасности, что минимизирует риск механических дефектов и обеспечивает корректный ремонт.
Подготовка рабочего места и инструментов для разборки насоса
Выберите просторный, хорошо освещённый участок с твёрдой ровной поверхностью, устойчивой к маслам и смазкам. Рабочее место должно позволять разложить детали без риска их потерять или повредить.
Обеспечьте доступ к электропитанию для возможного использования электроинструмента и освещения. Подготовьте ветошь из хлопка и ёмкость для сбора отработанных жидкостей, чтобы избежать загрязнения и поддерживать порядок.
Инструменты подберите по характеристикам насоса: ключи гаечные (размеры 10, 13, 17 мм), торцевые головки с трещоткой, отвёртки крестовые и плоские, а также специальный съемник для подшипников, если предусмотрено конструкцией.
Запаситесь комплектом уплотнительных колец и прокладок, чтобы сразу заменить повреждённые элементы при разборке. Используйте магнитный лоток или ёмкость для мелких деталей – это предотвратит их потерю.
Перед началом разборки отключите насос от электросети и слейте всю воду из корпуса, чтобы исключить подтёки и повысить безопасность работы.

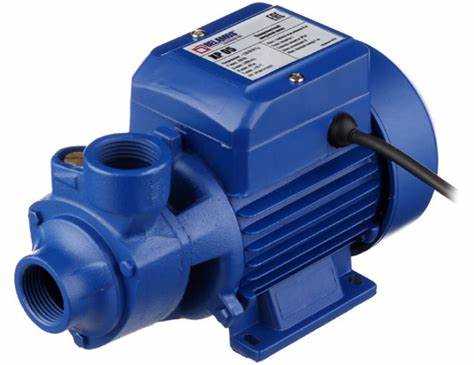

Отключение насоса от электропитания и системы водоснабжения
Перед началом разборки обязательно обесточьте насос, выключив автоматический выключатель в распределительном щите. Проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра на клеммах подключения.
Отключение от системы водоснабжения проводится через перекрытие запорных клапанов, установленных на входном и выходном трубопроводах насоса. Если таких клапанов нет, их необходимо установить до начала работ.
Удалите резьбовые соединения с помощью ключей соответствующего размера, удерживая корпус насоса для предотвращения повреждений. Не применяйте чрезмерную силу, чтобы не повредить резьбу и уплотнительные элементы.
Снятие защитного кожуха и крепежных элементов
Перед началом работы убедитесь в отсутствии подачи электроэнергии и стравите давление из системы. Для снятия защитного кожуха выполните следующие действия:
- Осмотрите кожух и определите тип крепления – чаще всего это болты или винты с головкой под ключ или отвертку.
- Подберите инструмент: обычно используются гаечные ключи на 10-13 мм или крестовая/шлицевая отвертка.
- Пошагово открутите все крепежные элементы, начиная с верхних и двигаясь по окружности.
- Если болты закисли, примените проникающую смазку и дайте ей подействовать 10-15 минут.
- После удаления крепежа аккуратно снимите кожух, избегая рывков, чтобы не повредить прилегающие уплотнители и прокладки.
- При необходимости задействуйте пластиковую лопатку для поддевания, не применяйте металлические предметы для предотвращения повреждений.
После снятия кожуха проверьте состояние крепежа и запишите количество и тип элементов для последующей сборки. Рекомендуется упаковать болты и винты отдельно, чтобы избежать потерь.

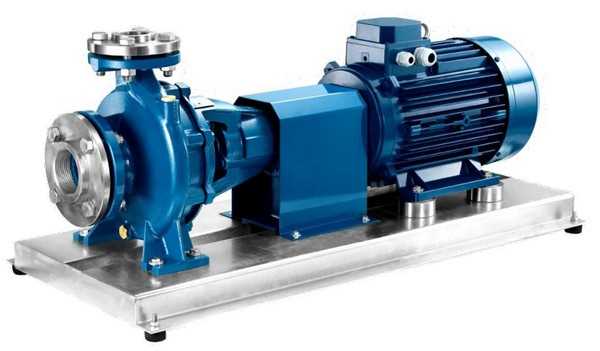

Отсоединение входного и выходного патрубков насоса
Перед началом отсоединения убедитесь, что насос полностью обесточен и давление в системе сброшено. Закройте запорные клапаны на трубопроводах для предотвращения подтекания.
Ослабьте крепежные элементы патрубков – обычно это фланцевые болты или хомуты. При использовании хомутов применяйте отвертку или ключ нужного размера, чтобы избежать повреждения соединений.
Если патрубки прикручены резьбовыми соединениями, используйте трубный ключ с защитными накладками, чтобы не деформировать детали. В случае закисших соединений предварительно нанесите проникающую смазку и выдержите 10-15 минут для улучшения эффекта.
После ослабления крепежа аккуратно отсоедините патрубки, поддерживая их рукой для предотвращения падения и повреждений. При необходимости используйте резиновый молоток для легких постукиваний по соединению, избегая сильных ударов.
Осмотрите уплотнительные элементы на патрубках и насосе. При наличии деформаций или износа замените их перед повторной сборкой.
Извлечение рабочего колеса из корпуса насоса
Перед снятием рабочего колеса отключите насос от электропитания и слейте оставшуюся воду из корпуса через сливной клапан. Убедитесь, что вал насоса закреплен, чтобы предотвратить проворачивание при откручивании крепежных элементов.
Освободите стопорное кольцо или гайку, фиксирующую рабочее колесо на валу. Для этого используйте ключ соответствующего размера и при необходимости отверните контргайку, если она присутствует. Не применяйте чрезмерную силу, чтобы не повредить резьбу вала.
Если рабочее колесо зафиксировано шпонкой, аккуратно извлеките её с помощью тонкой отвертки или съемника. После освобождения крепежа мягко снимайте рабочее колесо, придерживая его рукой, чтобы не уронить и не повредить лопатки.
В случае тугого прилегания рабочего колеса к валу используйте съемник с равномерным усилием, устанавливая его за обод колеса. Избегайте ударов по лопаткам или корпусу, чтобы не деформировать рабочее колесо.
После извлечения тщательно осмотрите рабочее колесо на наличие трещин, износа лопаток и следов коррозии. Если обнаружены дефекты, замените колесо или отнесите его в ремонт для восстановления геометрии.

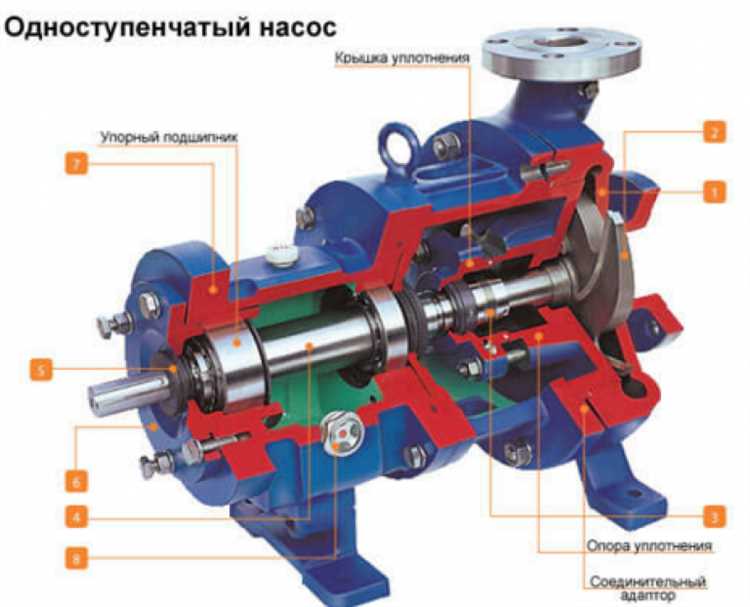

Демонтаж подшипников и уплотнительных элементов
Перед началом демонтажа убедитесь, что вал насоса надежно зафиксирован, чтобы исключить его проворачивание. Для снятия подшипников используйте съемник с равномерным усилием, чтобы избежать деформации корпуса и вала. Не допускайте ударов молотком непосредственно по подшипнику или валу – применяйте деревянные прокладки или специальные насадки.
Осмотрите подшипники на наличие стопорных колец или фиксаторов. Их следует аккуратно снять отверткой или тонким шпателем, чтобы не повредить посадочные места. При затрудненном снятии подшипника нагрейте корпус до 60-80 °C, избегая перегрева, который может нарушить структуру металла.
Удаление уплотнительных элементов проводится в следующем порядке: сначала демонтируйте сальниковое уплотнение или манжеты, используя тонкий инструмент для поддевания без повреждения посадочных поверхностей. Если уплотнитель выполнен из резины, рекомендуется заменить его новым без повторного монтажа старого.
В местах установки уплотнителей очистите канавки и поверхности от грязи, масла и остатков старого материала. Перед установкой новых элементов нанесите тонкий слой силиконовой смазки, чтобы обеспечить герметичность и облегчить последующий монтаж.
Проверка и очистка внутренних деталей насоса
После разборки центробежного насоса тщательно осмотрите крыльчатку на наличие трещин, сколов и износа лопаток. Любые деформации влияют на баланс и эффективность работы. При обнаружении налёта удалите его с помощью мягкой щетки и ацетона, избегая абразивных средств, чтобы не повредить поверхность.
Корпус насоса осмотрите на наличие ржавчины и минеральных отложений, особенно в местах сопряжения с крыльчаткой и уплотнениями. Для удаления отложений используйте раствор лимонной кислоты (3–5%) с выдержкой не более 15 минут, затем промойте чистой водой.
Уплотнительные кольца и сальники проверьте на эластичность и целостность. При малейших признаках деформации или трещин замените их новыми, так как изношенные детали вызывают протечки и сниженный КПД.
Вал насоса очистите от грязи и коррозии с помощью металлической щётки с мелкой насечкой, после чего обработайте антикоррозийным составом. Проверьте посадочные места под подшипники и уплотнения на отсутствие задиров и деформаций, которые могут вызвать вибрации при работе.
После очистки и проверки соберите насос в обратном порядке, смазав необходимые узлы рекомендованным производителем маслом или смазкой. Это обеспечит герметичность и продлит срок службы устройства.
Контроль состояния вала и его подготовка к ремонту или замене
Первичный осмотр вала проводят сразу после демонтажа из корпуса насоса. Обращают внимание на отсутствие глубоких рисок, задиров и трещин, особенно в зоне посадки под подшипники и уплотнения.
- Измерение диаметра вала проводят микрометром в нескольких точках по длине и окружности. Отклонение более 0,05 мм от номинала считается критичным и требует правки или замены.
- Проверяют биение вала с помощью индикатора часового типа. Максимально допустимое биение не должно превышать 0,03 мм при вращении на скорости до 3000 об/мин.
- Осматривают шпоночные пазы на предмет деформаций и износа. Глубокие выбоины или смещения нарушают баланс и требуют механической обработки или замены.
- Оценивают состояние торцевых поверхностей под сальниковое уплотнение. Наличие рисок и выработки снижает герметичность и ведет к утечкам.
Для подготовки вала к ремонту проводят шлифовку и полировку изношенных участков, соблюдая допуски диаметра. При значительном износе или повреждениях используют наплавку с последующей механической обработкой.
- Перед установкой новой или восстановленной детали вал очищают от остатков смазки и загрязнений.
- Контролируют отсутствие задиров на посадочных местах под подшипники, чтобы предотвратить перекос и быстрый износ.
- Проверяют балансировку после ремонта, при необходимости выполняют динамическую балансировку.
Если износ превышает восстановительные возможности или присутствуют трещины, замену вала выполняют только оригинальной или сертифицированной деталью, соответствующей техническим требованиям насоса.
Вопрос-ответ:
Как правильно подготовить центробежный насос к разборке?
Перед началом разборки необходимо полностью отключить насос от электропитания и перекрыть подачу воды. Затем нужно слить оставшуюся воду из корпуса, чтобы избежать подтеканий и повреждений деталей. Также рекомендуется очистить внешнюю поверхность насоса от грязи и пыли, чтобы при разборке внутрь не попали посторонние частицы.
Какие инструменты понадобятся для разборки центробежного насоса?
Для работы потребуется набор гаечных ключей разных размеров, отвертки с плоским и крестовым шлицем, пассатижи, а также молоток с резиновым бойком. Иногда может пригодиться съемник для подшипников или уплотнительных колец. Рекомендуется иметь емкость для временного хранения мелких деталей, чтобы не потерять их.
Какие узлы и детали следует проверить во время разборки центробежного насоса?
Во время разборки важно обратить внимание на состояние уплотнительных колец, подшипников, рабочего колеса и вала. Следует проверить наличие износа, трещин и деформаций, а также смазку подшипников. Особое внимание стоит уделить посадочным местам и соединениям, так как именно там часто возникают неисправности.
Как избежать повреждений при снятии рабочего колеса с вала?
Для снятия рабочего колеса рекомендуется использовать специальный съемник или аккуратно поддевать его при помощи плоской отвертки, избегая сильных ударов по валу. Если колесо прикипело, можно слегка нагреть его с помощью теплового пистолета или погрузить насос в теплую воду для расширения металла. Важно работать осторожно, чтобы не повредить посадочные поверхности.
Что делать, если после разборки обнаружена коррозия на внутренних деталях насоса?
При обнаружении коррозии следует тщательно очистить поражённые участки с помощью металлической щетки или абразивной бумаги. Если повреждения значительные, возможно потребуется замена деталей. После очистки рекомендуется обработать поверхности антикоррозийным составом и обеспечить правильную смазку, чтобы предотвратить повторное появление ржавчины.
