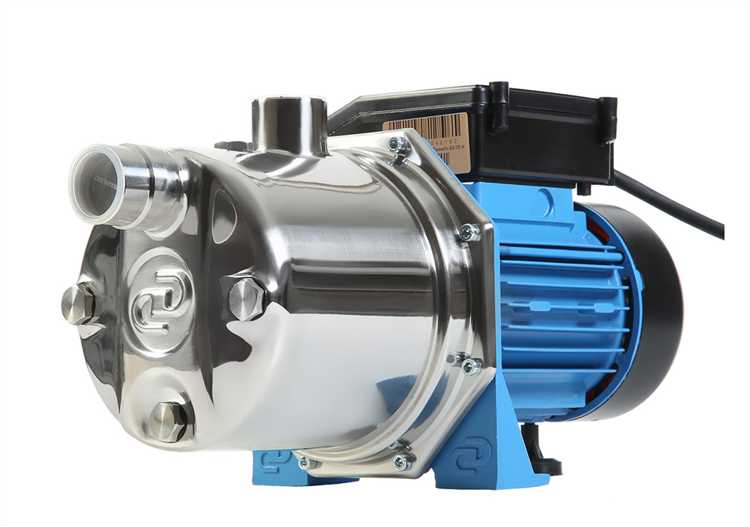

Насосы Джилекс серии «Водомет» и «Джамбо» широко применяются в частных системах водоснабжения благодаря доступности, ремонтопригодности и простому устройству. Однако при длительной эксплуатации пользователи могут столкнуться с падением давления, утечками и нестабильной работой. В таких случаях необходим демонтаж и разбор агрегата с последующей диагностикой узлов.
Перед началом разбора требуется отключить насос от электросети, слить воду и тщательно очистить корпус от загрязнений. Для насосов «Джамбо» с гидроаккумулятором важно также сбросить давление в баке через воздушный ниппель. Рекомендуется иметь под рукой набор шестигранников, отвертку с плоским и крестовым шлицем, а также тонкие пассатижи для снятия стопорных колец.
Конструктивно насосы Джилекс разборны: кожух, рабочее колесо, вал и уплотнители фиксируются винтами или защелками. При демонтаже обратите внимание на состояние крыльчатки – наличие сколов, следов коррозии или износа указывает на необходимость замены. Уплотнительные кольца следует проверять на эластичность – потеря формы или трещины недопустимы.
Особое внимание стоит уделить электродвигателю. Проверка обмоток мультиметром поможет выявить межвитковое замыкание. В случае затрудненного вращения вала необходимо очистить подшипники и проверить осевое биение. При замене подшипников выбирайте модели с идентичными посадочными размерами и классом точности не ниже P6.
Как безопасно отключить насос Джилекс от электросети и водопровода
Перед демонтажем насоса необходимо строго соблюдать последовательность отключения, чтобы исключить риск поражения током и повреждения оборудования.
- Отключите питание насоса через автоматический выключатель, расположенный в электрощите. Убедитесь, что на клеммах электропитания отсутствует напряжение, используя индикаторную отвертку или мультиметр.
- Снимите крышку клеммной коробки насоса, аккуратно отсоедините фазный, нулевой и заземляющий провода. Заизолируйте их с помощью колпачков или изоленты, чтобы исключить случайное замыкание.
- Перекройте запорную арматуру на входе и выходе насоса. Обычно это два шаровых крана, расположенные непосредственно возле корпуса насоса.
- Сбросьте давление в системе. Для этого открутите сливную пробку в нижней части насоса или откройте ближайший водоразборный кран, подключённый к системе.
- После полной остановки подачи воды и сброса давления ослабьте соединительные гайки (американки) или фланцы. Используйте рожковый или разводной ключ подходящего размера, чтобы не повредить резьбу.
После выполнения этих шагов насос Джилекс полностью отключён и готов к безопасному разбору.
Какие инструменты понадобятся для разборки насоса Джилекс
Крестовая отвертка необходима для снятия внешнего кожуха и доступа к внутренним узлам. Преимущественно используется размер PH2, подходящий к стандартным винтам насоса.
Плоская отвертка применяется для поддевания защелок, снятия прокладок и отсоединения клемм. Рекомендуется выбирать с тонким лезвием для минимального повреждения пластиковых элементов.
Гаечные ключи – обязательны для откручивания болтов корпуса. Чаще всего подходят ключи на 10 мм и 13 мм. Желательно использовать накидные или трещоточные ключи для удобства в ограниченном пространстве.
Шестигранные ключи (обычно 4 мм и 5 мм) требуются для демонтажа некоторых внутренних элементов, таких как крыльчатка или фланцевые соединения.
Пассатижи с удлинёнными губками пригодятся для извлечения мелких деталей, удержания шайб и снятия стопорных колец. Также полезны для работы с электропроводкой.
Мультиметр – для проверки целостности обмоток двигателя и диагностики электросхем перед полной разборкой. Используется в режиме измерения сопротивления и прозвонки.
Резиновая киянка позволяет безопасно отделить прикипевшие детали без повреждения корпуса. Используется вместо металлического молотка во избежание трещин.
Набор тонких щеток – для очистки пазов и удалённых участков от грязи и накипи при повторной сборке. Щетки с латунной щетиной предпочтительнее – они не царапают металл.
Фонарик или налобный светильник обеспечит точную подсветку внутренних элементов при разборке в слабоосвещённом помещении или узком монтажном колодце.
Порядок снятия крышки и основных внешних элементов корпуса
Перед разборкой отключить насос от электросети и полностью слить воду через сливной болт, расположенный в нижней части корпуса. Это предотвратит протечку и упростит дальнейшие действия.
Сначала отвинтить винты крепления верхней крышки. Обычно используются винты с шестигранной или крестообразной головкой – потребуется соответствующая отвертка или ключ. При демонтаже важно соблюдать симметрию усилия, чтобы не повредить резьбу или крышку.
Снять крышку аккуратно, при необходимости слегка поддев её по периметру пластиковым шпателем. Не применять металлические инструменты – существует риск повредить уплотнительный контур или посадочную плоскость.
После снятия крышки извлечь декоративные накладки, если они имеются. Далее – ослабить и снять крепления наружных элементов: патрубков, кожуха вентилятора, защитной решетки. Патрубки обычно фиксируются гайками или хомутами. При демонтаже использовать рожковый ключ подходящего размера, избегая чрезмерного усилия.
Каждый снятый элемент осматривать на наличие трещин, износа или следов коррозии. Уплотнительные кольца и прокладки рекомендуется заменить при обратной сборке, особенно если они потеряли эластичность.
Как добраться до крыльчатки и проверить её состояние
Отключите насос Джилекс от электросети и слейте воду через сливной болт, расположенный в нижней части корпуса. Это исключит короткое замыкание и облегчит демонтаж.

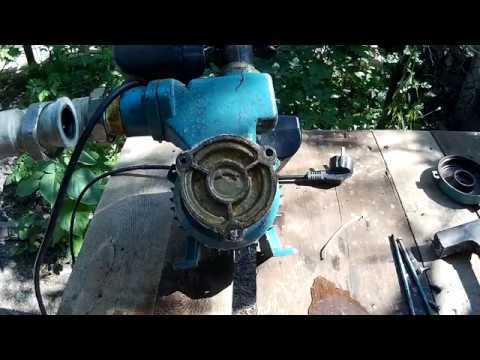

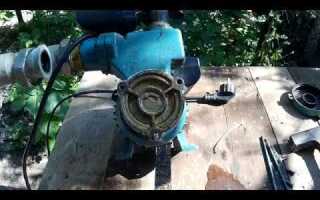

Снимите крышку корпуса, открутив винты по периметру. Используйте крестовую отвертку или шестигранник в зависимости от модели. Обратите внимание на уплотнительную прокладку – при повреждении её потребуется заменить.
Отсоедините заднюю крышку двигателя, чтобы получить доступ к ротору. Для этого аккуратно вытащите вентилятор, удерживая вал от проворачивания гаечным ключом. Далее выкрутите гайку, фиксирующую крыльчатку.
Крыльчатка может быть выполнена из пластика или латуни. Осмотрите лопасти: наличие трещин, сколов, деформации указывает на необходимость замены. Проверьте, не ослабло ли крепление на валу – люфт недопустим.
Прокрутите крыльчатку вручную. Она должна вращаться с минимальным сопротивлением и без перекосов. Если движение затруднено или слышен скрежет, проверьте втулку и подшипники на износ.
При повторной сборке замените изношенные элементы, смажьте резьбовые соединения водостойкой смазкой и убедитесь в герметичности всех стыков.
Осмотр и демонтаж электродвигателя насоса Джилекс
Перед демонтажем электродвигателя отключите насос от электросети и слейте воду из корпуса. Для этого открутите сливную пробку в нижней части гидравлической камеры.
- Снимите верхнюю крышку корпуса насоса, открутив фиксирующие винты. Обратите внимание на состояние уплотнительной прокладки – при повреждении замените.
- Отключите клеммную колодку электродвигателя. Перед отсоединением проводов сделайте фото или подпишите контакты для правильной обратной сборки.
- Выверните болты, соединяющие электродвигатель с корпусом насосной части. Обычно используется 4 крепёжных болта под шестигранник или «головку» на 10 мм.
- Осторожно отделите электродвигатель, слегка покачивая его. При залипании проверьте наличие скрытых фиксаторов или следов коррозии на сопрягаемых поверхностях.
При визуальном осмотре обратите внимание на:
- Состояние обмотки – наличие потемнений, перегрева, следов замыканий.
- Целостность подшипников – прокрутите вал, посторонние шумы или люфт указывают на износ.
- Герметичность сальников – наличие подтёков масла или воды говорит о нарушении уплотнений.
- Состояние вентилятора охлаждения – лопасти не должны быть повреждены или деформированы.
Если выявлены признаки межвиткового замыкания, сгоревших обмоток или разрушения подшипников – мотор требует ремонта или замены. Проверку целостности обмоток рекомендуется проводить мультиметром в режиме прозвонки и измерения сопротивления.
Как правильно очистить и промыть внутренние детали
Перед разборкой насоса отключите его от электросети и слейте всю воду из корпуса. Для доступа к внутренним деталям снимите крышку корпуса, открутив крепежные винты крестовой отверткой.
Для очистки крыльчатки используйте мягкую нейлоновую щетку и чистую воду. При наличии известкового налета или ржавчины обработайте деталь 3% раствором уксусной кислоты, выдержав не более 10 минут, затем тщательно промойте проточной водой.
Вал и подшипники промывайте с использованием изопропилового спирта или специального очистителя для металла, чтобы удалить остатки смазки и загрязнения. Избегайте использования агрессивных растворителей, способных повредить уплотнители.
Камеру насоса промойте горячей водой с добавлением моющего средства на основе ПАВ (поверхностно-активных веществ). После обработки промойте корпус чистой водой до полного удаления моющих средств.
При очистке уплотнительных колец и сальников используйте мягкую ткань и избегайте механических повреждений. При наличии деформаций замените детали новыми.
Собирая насос, нанесите на вал небольшое количество специализированной смазки для водяных насосов, чтобы обеспечить плавность вращения и продлить срок службы.
Пошаговая сборка насоса Джилекс после обслуживания
Шаг 1. Установите обратно на корпус рабочее колесо, убедившись, что оно вращается свободно и не задевает стенки. Для фиксации используйте соответствующую гайку с рекомендованным моментом затяжки – 15-20 Н·м.
Шаг 2. Вставьте уплотнительное кольцо в посадочное место на крышке насоса. Проверьте целостность кольца – отсутствие порезов и деформаций.
Шаг 3. Соберите корпус насоса, совместив отверстия для крепежа и ровно посадив крышку. Проконтролируйте, чтобы механические уплотнения и сальники не смещались при установке.
Шаг 4. Закрутите болты крепления крышки равномерно, по диагонали, чтобы обеспечить равномерное прижатие. Используйте динамометрический ключ для точного усилия – не более 10 Н·м.
Шаг 5. Установите обратно электродвигатель на насос, закрепите его болтами. Подключите кабели питания, соблюдая цветовую маркировку и полярность.
Шаг 6. Проверьте вал на легкость вращения вручную после сборки, чтобы исключить перекосы и заедания.
Шаг 7. Перед пуском налейте рабочую жидкость в корпус для предотвращения сухого хода, соблюдая уровень согласно инструкции производителя.
Рекомендуется после сборки провести тестовый запуск и проверить давление и производительность насоса в течение 5-10 минут для выявления возможных протечек и аномалий.
Вопрос-ответ:
Как правильно разобрать водяной насос Джилекс для ремонта?
Для разборки водяного насоса Джилекс необходимо сначала отключить его от электросети и системы водоснабжения. Затем откручиваются крепежные элементы корпуса. После этого аккуратно снимается передняя крышка, открывая доступ к внутренним частям — ротору, уплотнениям и подшипникам. Важно соблюдать осторожность, чтобы не повредить уплотнительные элементы и не потерять мелкие детали.
Какие инструменты потребуются для разбора насоса Джилекс?
Для разбора водяного насоса Джилекс понадобятся стандартный набор инструментов: отвертка (крестовая и плоская), гаечные ключи нужного размера, пассатижи, а также мягкая тряпка для очистки деталей. В некоторых случаях может понадобиться съемник для подшипников или специальный инструмент для демонтажа уплотнителей. При подготовке к разборке лучше заранее проверить наличие всех необходимых инструментов.
На что обратить внимание при разборке, чтобы избежать повреждений?
При разборке насоса следует внимательно относиться к уплотнениям и подшипникам — они легко повреждаются. Не стоит применять чрезмерную силу при снятии крышки или ротора. Также рекомендуется запомнить или сфотографировать расположение деталей, чтобы потом правильно собрать насос. Острые и грязные поверхности нужно очищать аккуратно, не используя абразивные материалы.
Какие признаки указывают на необходимость разборки насоса Джилекс?
Если насос начал издавать необычные звуки, снизилась его производительность или он перестал качать воду вовсе, это может сигнализировать о внутренней неисправности. Также причины для разборки могут быть связаны с протечками, износом подшипников или засорением рабочего колеса. В таких случаях рекомендуется провести осмотр внутренних частей для выявления и устранения проблемы.
Как правильно собрать насос после разборки, чтобы избежать протечек?
При сборке насоса важно тщательно установить все уплотнители на свои места и проверить целостность прокладок. Все крепежные элементы нужно затягивать равномерно, чтобы не деформировать корпус. После сборки насос рекомендуется проверить на герметичность, подключив его к системе и запустив на короткое время. Если протечек не обнаружено, насос можно эксплуатировать дальше.
