При необходимости временно или постоянно прекратить поток по трубопроводу, важно обеспечить надежное герметичное закрытие. Использование заглушек позволяет эффективно решить эту задачу без демонтажа всей системы. Выбор метода зависит от типа трубы, давления в системе, среды, проходящей по трубопроводу, а также условий эксплуатации.
Для металлических труб высокого давления применяются сварные заглушки. Они изготавливаются из углеродистой или нержавеющей стали, привариваются к торцу трубы и выдерживают давление до 100 атмосфер. Временное перекрытие возможно при помощи резьбовых заглушек, которые подходят для труб с наружной резьбой и обеспечивают плотное прилегание при использовании фум-ленты или анаэробного герметика.
В системах с пластиковыми трубами (ПВХ, ПНД) герметизация осуществляется с помощью термосварочных заглушек или фитингов с уплотнительными кольцами. Для канализационных и дренажных труб с низким давлением подойдут резиновые заглушки с эксцентриковыми зажимами. Они легко устанавливаются вручную и могут использоваться многократно.
При аварийных ситуациях или необходимости технического обслуживания актуальны разъемные заглушки с хомутами. Их преимущество – возможность установки без отключения системы. Однако надежность такого метода зависит от точности подбора диаметра и состояния поверхности трубы.
Выбор типа заглушки в зависимости от материала трубы
Стальные трубы герметизируются сварными, резьбовыми или фланцевыми заглушками. Для временного закрытия подойдут резьбовые элементы из углеродистой или нержавеющей стали. Постоянная герметизация требует сварных заглушек с толщиной стенки не менее толщины трубы. Для труб под давлением – фланцевые заглушки с прокладкой из термостойкого материала (например, паронит).
Медные трубы закрываются капиллярными заглушками, которые припаиваются мягким или твердым припоем. При высоких температурах используют серебряные припои. Резьбовые заглушки применимы только при наличии фитингов из латуни или бронзы, совместимых с медью.
Пластиковые трубы (ПВХ, ПНД, ПП) герметизируются при помощи термосварных заглушек или муфт с обжимом. Для труб ПВХ подходят клеевые заглушки на основе тетрагидрофурана. Трубы ПНД герметизируются электросварными заглушками, подключаемыми к сварочному аппарату с контролем времени и температуры. Заглушки для полипропиленовых труб свариваются с трубой с помощью насадочного паяльника при температуре 260 °C.
Чугунные трубы требуют заглушек из чугуна или стали, устанавливаемых с использованием уплотнительного шнура (кабель, пакля) и заливки серой или цементным раствором. Для безраструбных систем применяются манжетные заглушки с хомутами из нержавеющей стали.
Асбестоцементные трубы герметизируются резиновыми заглушками с механическим расширением. Альтернативный способ – металлическая заглушка с обмазкой битумной мастикой и обмоткой стеклотканью с пропиткой.
Подготовка торца трубы перед установкой заглушки
Качественная герметизация зависит от состояния торца трубы. Перед установкой заглушки необходимо провести ряд обязательных операций:
- Обрезка торца. Используйте труборез или отрезную машинку. Срез должен быть перпендикулярен оси трубы. Отклонение – не более 1°.
- Удаление заусенцев. Применяйте напильник, шлифовальный круг или фаскосниматель. Острота кромок недопустима – это снижает герметичность соединения.
- Обработка внутренней поверхности. Удалите остатки коррозии, окалины, масла и грязи. Для металлических труб используйте металлическую щётку и растворитель; для пластиковых – спиртосодержащие средства.
- Сушка торца. Остатки влаги нарушают сцепление герметиков и уплотнительных материалов. Продуйте сжатым воздухом или вытрите безворсовой тканью.
- Контроль геометрии. Проверьте диаметр трубы и отсутствие овальности. Несоответствие более 2% недопустимо при использовании резиновых или термоусаживаемых заглушек.
При работе с трубами под давлением или агрессивной средой применяйте контроль твердости и наличие микротрещин в зоне среза. Это исключает протечки в дальнейшем.
Применение сварных заглушек для металлических труб

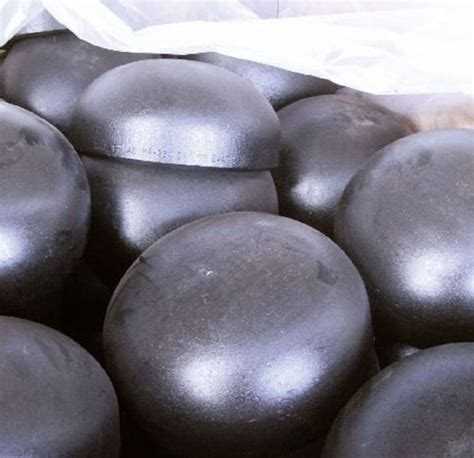

Сварные заглушки используются для долговременного герметичного перекрытия конца металлической трубы, особенно в системах с повышенными требованиями к прочности и герметичности. Их устанавливают методом дуговой или аргонодуговой сварки, обеспечивая монолитное соединение без зазоров.
Наиболее распространены заглушки по ГОСТ 17379-2001 (эллиптические) и по ГОСТ 17378-2001 (плоские). Выбор зависит от давления в трубопроводе: эллиптические выдерживают до 16 МПа, плоские – до 10 МПа. Материал заглушки должен соответствовать металлу трубы по марке и толщине стенки, чтобы исключить разнородные напряжения и деформации при сварке.
Перед установкой важно очистить торец трубы и заглушку от окалины, ржавчины и масла. Сварку выполняют в несколько проходов, контролируя шов визуально и с помощью неразрушающих методов (ультразвуковой или радиографический контроль).
После сварки место соединения подвергают термообработке, если это требуется нормативами, чтобы снять остаточные напряжения. Для труб, транспортирующих агрессивные среды, дополнительно применяют внутреннюю антикоррозионную защиту, например, нанесение эпоксидных покрытий до установки заглушки.
Рекомендация: для ответственных трубопроводов с рабочей температурой выше 200 °C использовать заглушки из жаропрочных сталей (например, 12Х18Н10Т), соблюдая требования к сварочным материалам и режимам.
Использование резьбовых заглушек в системах водоснабжения
Резьбовые заглушки применяются для временного или постоянного перекрытия концов трубопроводов с внутренней или наружной резьбой. Их используют при опрессовке, консервации участков сети, ремонте и вводе в эксплуатацию отдельных контуров водоснабжения.
Материалы заглушек выбираются в зависимости от условий эксплуатации. Для холодного водоснабжения подходят изделия из оцинкованной стали, латуни и полипропилена. В горячем водоснабжении применяют латунные и бронзовые заглушки, устойчивые к температуре до 120 °C и давлению до 10 бар. Пластиковые аналоги допустимы при температуре не выше 90 °C и ограниченном давлении (до 6 бар).
Монтаж осуществляется с использованием уплотнительных материалов: ФУМ-ленты, льна с пастой или анаэробного герметика. Льняная подмотка предпочтительна для металлических соединений, так как компенсирует температурные деформации. Для пластиковых резьб применяют только ФУМ-ленту или герметик, исключая излишнюю нагрузку на резьбу.
При выборе заглушки учитывается тип резьбы (наружная/внутренняя), шаг и диаметр. Например, для стандартных труб ½», ¾», 1″ наиболее часто используются заглушки с конической трубной резьбой BSPT (R/Rp). Наличие шестигранного бурта или шлица под ключ упрощает демонтаж в ограниченном пространстве.
Регулярный осмотр соединений с резьбовыми заглушками обязателен в технических помещениях и колодцах. При выявлении признаков коррозии, подтеков или ослабления фиксации выполняется замена заглушки или обновление герметика.
Герметизация пластиковых труб с помощью термосварки
Термосварка применяется для герметичного закрытия труб из полипропилена, полиэтилена и ПВХ. Метод основан на плавлении торцов трубы и заглушки с последующим соединением под давлением.
Перед сваркой необходимо точно отрезать трубу под прямым углом и зачистить кромку от заусенцев. Заглушку и торец трубы обезжиривают спиртосодержащим раствором. Для сварки используют насадки, соответствующие диаметру трубы. Температура нагрева – 260 °C для полипропилена, 220–240 °C для ПВХ.
Сначала разогревают сварочный аппарат, затем одновременно надевают заглушку и трубу на нагревательные элементы. Время прогрева зависит от диаметра: например, для трубы 32 мм – около 8 секунд. После прогрева детали быстро соединяют без проворота и фиксируют до остывания – не менее 30 секунд.
Важно соблюдать соосность при соединении. Смещение даже на 1–2 мм снижает прочность шва. Проверку герметичности проводят после полного остывания и визуального осмотра шва на наличие зазоров или непровара.
Термосварка обеспечивает монолитное соединение, выдерживающее давление до 10 атмосфер. Метод подходит для трубопроводов с питьевой водой, отоплением и техническими жидкостями. Повторное разъединение после сварки невозможно.
Контроль герметичности после установки заглушки
После установки заглушки необходимо провести обязательную проверку на утечку. Первым этапом выполняется визуальный осмотр стыков: наличие капель, конденсата или смещений указывает на негерметичность. При использовании сварных заглушек проверяется равномерность шва и отсутствие пор и трещин.
Для трубопроводов под давлением применяется пневматическое или гидравлическое испытание. При пневмопробе в систему подаётся сжатый воздух или инертный газ (например, азот) с давлением, превышающим рабочее на 20–30%. Фиксируется падение давления в течение 30 минут. Даже незначительное снижение показателя указывает на утечку.
Гидравлическое испытание проводится путём заполнения трубы водой под расчетным давлением. Манометр подключается до заглушки. Устойчивость давления в течение часа – признак герметичности. При обнаружении влаги на внешней поверхности заглушки или шва испытание считается неудачным.
В случае работы с трубами малого диаметра или в труднодоступных местах применяется метод опрессовки с мыльным раствором. Поверхность заглушки обрабатывается пеной, после чего подается давление. Появление пузырей свидетельствует о наличии утечки.
После завершения всех испытаний составляется акт проверки с указанием давления, продолжительности теста, температуры среды и визуального результата. Только при соответствии всех параметров допускается ввод заглушки в эксплуатацию.
Вопрос-ответ:
Какие заглушки лучше использовать для труб с высоким давлением?
Для труб, находящихся под высоким давлением, предпочтительно применять фланцевые или сварные заглушки. Фланцевые обеспечивают плотное прилегание за счёт болтового соединения и уплотнительного элемента, а сварные — за счёт герметичного шва. При выборе конкретного типа нужно учитывать диаметр трубы, материал и характеристики рабочей среды. В некоторых случаях также используют специальные усиленные заглушки с прокладками из термостойкой резины или металла.
Можно ли поставить пластиковую заглушку на металлическую трубу?
Да, это возможно, но только при определённых условиях. Пластиковая заглушка должна плотно подходить по диаметру и быть рассчитана на соответствующее давление. Она не должна подвергаться воздействию температур или веществ, которые могут разрушить пластик. Также важно следить за тем, чтобы не возникало гальванического взаимодействия между металлом и пластиком, особенно если речь идёт о воде с повышенной минерализацией.
Чем герметизировать резьбовую заглушку, чтобы не было протечек?
Резьбовые соединения чаще всего уплотняют при помощи сантехнической нити, фум-ленты или пасты. Выбор зависит от среды, давления и температуры. Например, для холодной воды под низким давлением подойдёт фум-лента, а для горячей воды или пара — лучше использовать нить с герметизирующим составом. При правильной намотке и затяжке заглушка держит без протечек долгие годы.
Можно ли временно закрыть трубу заглушкой без сварки?
Да, существуют механические заглушки, которые не требуют сварки. Это, например, хомутовые или резьбовые варианты, а также заглушки с уплотнением на болтовом зажиме. Они используются для временного перекрытия трубопровода при ремонте или техобслуживании. Однако такие решения не всегда подходят для длительной эксплуатации или при наличии агрессивной среды.
Какой способ заглушки надёжнее — сварка или резьбовое соединение?
Сварка обеспечивает более плотное и долговечное соединение, особенно в случае постоянной эксплуатации под нагрузкой. При правильной технологии шов получается полностью герметичным и не требует дополнительного ухода. Резьбовые заглушки проще в установке и позволяют быстро снять заглушку при необходимости, но со временем резьба может разболтаться или корродировать. Поэтому сварка предпочтительнее для стационарных решений.
