Как собрать циркуль с колесиком

Сборка циркуля с колесиком – это отличный способ создать удобный инструмент для точных измерений и черчения. Это устройство позволяет с высокой точностью строить круги и арки, что делает его незаменимым в работе с чертежами, схемами и различными проектами. Основное преимущество такого циркуля в том, что колесико позволяет легко регулировать радиус, обеспечивая плавность и точность движения. Процесс сборки этого инструмента может показаться сложным, но с правильным подходом и материалами можно сделать его в домашних условиях за несколько часов.

Для создания циркуля с колесиком потребуется минимальный набор инструментов и материалов. Все необходимые элементы можно приобрести в строительных магазинах или использовать те, которые уже есть в вашем арсенале. В первую очередь стоит обратить внимание на прочность материалов, чтобы инструмент служил долго и не терял свою точность. Кроме того, важно правильно выбрать механизм колесика, чтобы оно легко вращалось и не создавалось лишнего сопротивления.

Для сборки циркуля вам понадобятся следующие элементы: металлическая или пластиковая основа, две оси для крепления, колесико, крепежные элементы и, конечно, ручка. Особое внимание стоит уделить точности при сверлении отверстий для осей и установке колесика. Важно, чтобы колесико свободно вращалось, но при этом не имело люфта, что обеспечит стабильность работы инструмента.

Выбор материалов для изготовления циркуля с колесиком

Для создания циркуля с колесиком важно выбрать материалы, которые обеспечат долговечность и точность работы инструмента. Рекомендуются следующие варианты для различных частей устройства:

• Для корпуса и ножек: Сталь или алюминий. Сталь гарантирует прочность и стабильность, а алюминий обеспечит легкость и простоту обработки. Важно, чтобы материал был устойчив к износу.
• Для колесика: Пластик или металл. Пластик хорош для экономичных моделей, так как обладает хорошими скользящими свойствами и не повреждает поверхность бумаги. Металлические колесики более долговечны и подходят для работы с твердыми материалами.
• Для оси: Нержавеющая сталь. Этот материал не подвержен коррозии и обеспечивает плавное вращение колесика. Ось должна быть гладкой для минимизации трения.
• Для наконечника: Керамика или твердый металл. Важно, чтобы наконечник был достаточно острым, но не ржавел и не стирался при длительном использовании. Керамика идеально сохраняет форму, а металл может обеспечивать более долговечное решение при большом рабочем объеме.
• Для фиксации колесика: Прочные пластиковые или металлические гайки. Пластиковые детали удобны для легких моделей, металлические – для профессиональных инструментов с высокой нагрузкой.

Для хорошей балансировки инструмента стоит учитывать вес и прочность каждого компонента. Материалы должны сочетать в себе легкость, устойчивость к нагрузке и износу. Лучше всего выбирать те, которые не подвержены воздействию влаги и обладают хорошей тепло- и электропроводностью, что улучшит точность работы.

Как подготовить основные детали циркуля

Для сборки циркуля с колесиком потребуется несколько ключевых элементов, которые важно подготовить заранее. Важно, чтобы материалы были качественными и соответствовали задачам, иначе инструмент будет неудобен в использовании или не долговечен.

Первым шагом является выбор металлических стержней для ног циркуля. Для них лучше всего подходит сталь диаметром 3-4 мм. Можно использовать стержни из нержавеющего металла, так как они более устойчивы к коррозии. Для заготовок используйте металлические трубки или прутки, которые легко нарезаются и не требуют специальных усилий для обработки.

Следующий элемент – колесико для циркуля. Оно должно быть достаточно легким, но прочным. Для изготовления используйте небольшой кусок пластикового или алюминиевого круга диаметром 10-15 мм. Можно вырезать его с помощью ножовки по металлу или лазерного реза. Важно, чтобы колесо имело отверстие для оси, которое будет легко прикрепить к одной из ног циркуля.

Для оси используйте стержень диаметром 2-3 мм. Это может быть обычный металлический провод или стержень с ниткой резьбы на одном конце. Ось должна быть достаточно длинной, чтобы прикрепить колесо и зафиксировать его с помощью маленькой гайки или шайбы.

Подготовьте также винты или болты для соединения всех частей циркуля. Для этого подойдут винты длиной около 20 мм с резьбой M2, которые можно прикрутить с обеих сторон оси, чтобы зафиксировать колесо и корпус циркуля.

Не забудьте про подшипники для колесика. Их можно использовать для улучшения плавности движения циркуля. Важно, чтобы подшипники подходили по размеру и не создавали дополнительного трения, что может ухудшить точность работы инструмента.

Последним шагом является проверка всех деталей на совместимость. Убедитесь, что каждое соединение будет крепким и надежным. При необходимости подогните или отрежьте лишние части для точной подгонки. После того как все элементы будут готовы, можно переходить к сборке циркуля.

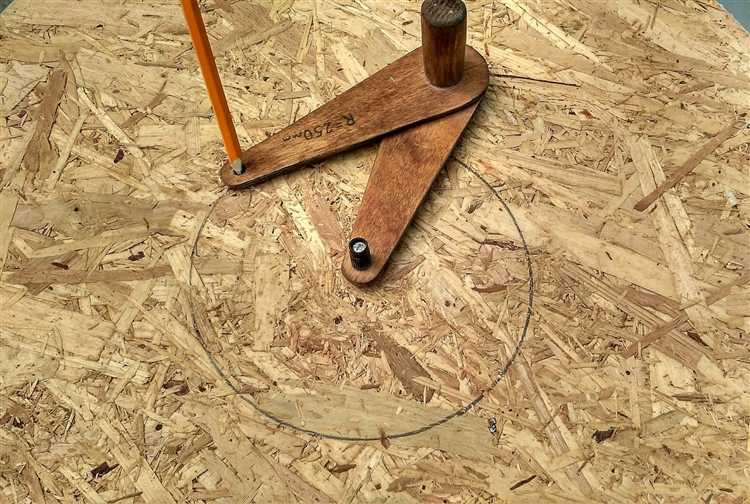

Рекомендации по изготовлению и установке колесика

При изготовлении колесика для циркуля важно учесть, что оно должно быть прочным и функциональным. Для этого лучше всего использовать колесо диаметром от 3 до 5 см, выполненное из материала, который легко вращается и не изнашивается. Подойдут такие материалы, как пластик, резина или металл с гладкой поверхностью.

Для оси колесика можно использовать стержень диаметром 2-3 мм, например, из нержавеющей стали. Важно, чтобы ось была установлена так, чтобы колесо могло свободно вращаться, но не выпадало. Для этого рекомендуется сделать небольшие углубления в корпусе, куда будет вставлена ось, и зафиксировать её с обеих сторон с помощью маленьких винтов или клея.

Колесико следует установить на нижней части циркуля с таким расчетом, чтобы оно не мешало точке крепления ножа. Для этого можно использовать небольшие прокладки, чтобы колесо располагалось немного выше поверхности, предотвращая трение.

При монтаже колесика на ось стоит проверить, чтобы оно не создавалось лишнего люфта. Хорошим решением будет использование подшипников или простого втулочного соединения, что позволит добиться лучшей подвижности и долговечности работы устройства.

После сборки важно проверить, как колесико ведет себя при рисовании. Оно должно равномерно скользить по поверхности, не останавливаясь и не создавая сопротивления. Если колесо не вращается плавно, стоит смазать его ось с помощью жидкой смазки, подходящей для металлических деталей.

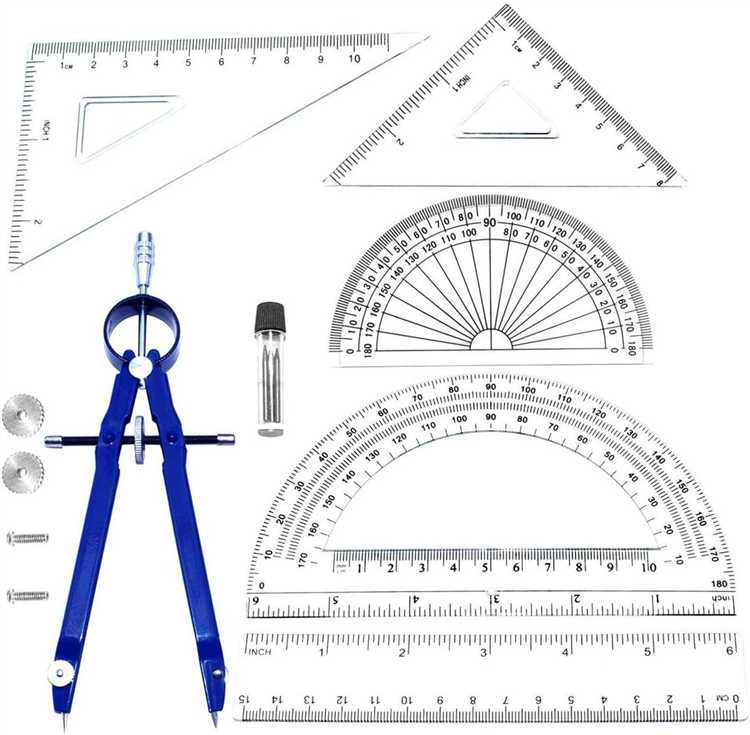

Технология соединения деталей циркуля

Для сборки циркуля с колесиком важно правильно соединить все его компоненты, обеспечив стабильность и точность работы инструмента. Для этого используется несколько типов соединений, каждый из которых требует особого подхода.

Первый этап – это установка оси, которая соединяет две части циркуля. Для этого берется тонкая металлическая ось диаметром 3-4 мм. Она должна свободно проходить через отверстие в одной из ножек циркуля, но при этом оставаться достаточно фиксированной, чтобы предотвратить люфт. Ось закрепляется с помощью маленькой гайки или стопорной шайбы, которая фиксирует её на месте.

Для соединения вторичной части – колесика – используется резьбовой механизм. Важно, чтобы резьба на оси и в корпусе колесика совпадала и была достаточно глубокая для надёжного закрепления. Обычно для этого применяют болты М3 или М4, которые позволяют точно зафиксировать колесо, не создавая люфта при вращении.

Кроме того, для улучшения точности можно использовать специальные стяжные элементы – пружинные шайбы или пластиковые прокладки. Они предотвращают излишнее смещение частей циркуля и минимизируют вероятность появления люфта, что может повлиять на точность измерений.

После сборки деталей нужно проверить, чтобы механизмы свободно вращались и не заедали. Важно, чтобы колесико не скользило по оси, а имело плотное, но подвижное соединение. В случае необходимости, ось можно слегка смазать, используя силиконовую смазку, чтобы уменьшить трение и улучшить ход.

Заключительный шаг – проверка крепления всех деталей. Каждое соединение должно быть тщательно затянуто, но не чрезмерно, чтобы не повредить металл или пластик. Важно также следить за тем, чтобы все элементы были расположены строго по центру, иначе циркуль будет некорректно работать.

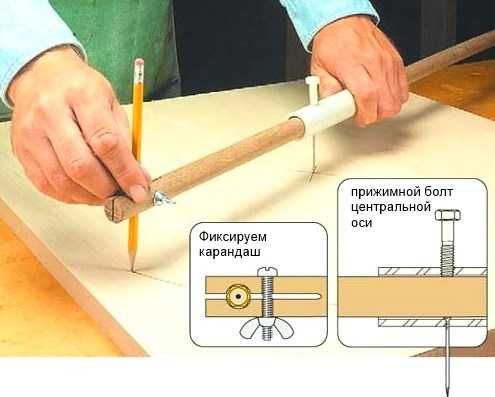

Как правильно отрегулировать механизмы для точности

Правильная настройка механизмов циркуля с колесиком напрямую влияет на его точность. Ошибки в регулировке могут привести к неверным измерениям и ухудшению качества работы. Для достижения максимальной точности стоит учесть несколько важных аспектов.

Первое, на что следует обратить внимание – это установление правильного натяжения колесика. Если колесо крутится слишком легко или заедает, это негативно скажется на точности линий. Чтобы настроить колесико:

1. Ослабьте винт крепления колесика.
2. Плавно прокачайте колесо и убедитесь, что оно двигается без люфта и заеданий.
3. Затяните винт, чтобы колесо зафиксировалось, но не слишком сильно, чтобы не ограничивать его вращение.

После этого важно убедиться, что точка крепления циркуля, которая отвечает за положение иглы, установлена точно на нужной линии. Для этого:

1. Проверьте, чтобы игла была симметрична и располагалась перпендикулярно к поверхности, с которой работаете.
2. При необходимости отрегулируйте длину циркуля, убедившись, что точка опоры и игла находятся на одной прямой.

Не менее важным моментом является регулировка механизма крепления циркуля в фиксированном положении. Если эта часть механизма ослаблена, циркуль может смещаться, что приведет к ошибкам при черчении:

• Проверьте затяжку всех винтов, ответственных за фиксированность. Они должны быть надежно затянуты, но без излишнего усилия, чтобы не повреждать материал.
• Если используются дополнительные зажимы, убедитесь, что они не ограничивают движение, но при этом надежно удерживают циркуль в нужном положении.

Кроме того, важно периодически проверять циркуль на наличие износа. Острие иглы должно быть острым, а колесико – без следов повреждений. Периодическая замена поврежденных частей поможет поддерживать точность работы циркуля на нужном уровне.

Таким образом, настройка циркуля требует внимательности к деталям. Правильная регулировка всех его механизмов позволит достичь точности в черчении и гарантирует качественную работу инструмента.

Советы по улучшению долговечности и удобству использования

Для увеличения срока службы циркуля с колесиком важно правильно выбрать материалы. Используйте нержавеющую сталь или закалённые сплавы для основных элементов механизма. Это предотвратит износ и коррозию, особенно при частом контакте с влажной поверхностью.

Особое внимание стоит уделить выбору колесика. Применяйте полиуретановые колеса с хорошей износостойкостью. Они обеспечат плавное движение и снизят нагрузку на другие части циркуля. Колеса из пластика могут быстро стереться, что приведет к ухудшению функциональности.

Для повышения удобства использования добавьте регулировку жесткости поворота колеса. Это позволит точно контролировать движение, а также снизить вероятность случайных изменений положения циркуля при работе.

Не забывайте про смазку. Периодическое нанесение смазки на подвижные части продлит срок их службы и уменьшит трение, что улучшит точность работы. Используйте специальные смазочные жидкости для металла и пластика, чтобы избежать накопления пыли и грязи.

Для защиты от излишнего износа обрабатывайте поверхность циркуля специальными покрытиями, например, антикоррозийной краской или нитроцеллюлозным лаком. Это поможет уменьшить воздействие внешних факторов, таких как влажность или механические повреждения.

Удобство использования можно улучшить, добавив на ручку циркуля прорезиненные накладки. Это не только повысит комфорт, но и уменьшит вероятность скольжения при работе, особенно если руки влажные или грязные.

При необходимости храните циркуль в чехле, который защитит его от пыли и механических повреждений. Регулярная чистка и осмотр устройства помогут вовремя заметить любые дефекты и избежать дальнейших поломок.

Ошибки при сборке циркуля и как их избежать

Второй распространённый момент – это неверный выбор диаметра колесика. Если колесо слишком большое или маленькое, циркуль будет неудобным в использовании, а линии станут неточными. Для оптимального результата выберите колесико с диаметром, соответствующим задачам, и убедитесь, что оно подходит по размеру и посадочному отверстию.

Третья ошибка заключается в использовании слабых материалов для креплений. Например, пластиковые или слишком мягкие детали могут быстро выйти из строя при интенсивной эксплуатации. Для сборки циркуля лучше всего использовать металлические или прочные пластиковые компоненты, которые обеспечат долговечность и точность работы инструмента.

Ошибки в выравнивании частей циркуля также могут повлиять на его точность. Убедитесь, что все элементы, включая ножку и колесико, установлены строго перпендикулярно друг другу. Для проверки используйте угольник или другую точную мерку.

Наконец, не стоит забывать про безопасность. При сверлении отверстий или работе с острыми деталями используйте защитные очки и перчатки. Невнимательность на этом этапе может привести к травмам или повреждениям компонентов.

Вопрос-ответ:

Как собрать циркуль с колесиком своими руками?

Для сборки циркуля с колесиком понадобится несколько простых инструментов и материалов. Начните с заготовки основы из металлической или пластиковой трубки, которая будет служить корпусом циркуля. На одном конце установите иглу для точных чертежей, а на другом — колесик. Колесик можно сделать из небольшого колеса от игрушки или купить в магазине для моделистов. Главное — правильно прикрепить его так, чтобы он вращался, но не выпадывал. Для фиксации и точности используйте винты или клеевые составы, которые обеспечат надежную сборку.

Можно ли использовать обычный канцелярский нож для изготовления иглы для циркуля?

Да, канцелярский нож может быть использован для изготовления иглы циркуля, но для этого его нужно будет доработать. Острие ножа можно аккуратно отпилить или заточить, чтобы оно стало достаточно тонким и острым для точных линий. Однако стоит помнить, что такой иглой будет сложнее добиться высокой точности при черчении, поэтому лучше использовать специально предназначенные для этого иглы.

Как выбрать материал для корпуса циркуля с колесиком?

Для корпуса циркуля лучше всего выбрать легкий, но прочный материал. Отлично подойдут пластиковые трубки или алюминиевые прутки. Пластик легче обрабатывать, его можно аккуратно резать и сверлить, но он менее прочен, чем металл. Если вам нужна более долговечная модель, то лучше использовать металл. Если циркуль будет часто использоваться, выбирайте материал, который не деформируется и легко выдержит механическое воздействие.

Какие сложности могут возникнуть при сборке циркуля с колесиком?

Одна из главных трудностей — это точность крепления колесика и иглы. Если колесико будет закреплено неровно, это может повлиять на точность линий, которые вы будете чертить. Также важно, чтобы колесико не заедало и не было слишком тугим или слишком свободным. Еще одной проблемой может стать выбор материала для корпуса. Если использовать слишком мягкий пластик или металл, они могут легко деформироваться при длительном использовании. Поэтому важно тщательно подбирать все материалы и внимательно следить за процессом сборки.

Можно ли заменить колесико для циркуля на что-то другое?

Да, вместо обычного колесика можно использовать, например, маленький подшипник или даже кусочек резины, приклеенный к основанию циркуля. Главное, чтобы замененная деталь обеспечивала плавное вращение, не теряла форму и не создавалась бы сложности при использовании. Важно, чтобы при вращении был равномерный контакт с поверхностью бумаги или другого материала, по которому вы чертите.

Как правильно собрать циркуль с колесиком своими руками?

Для сборки циркуля с колесиком потребуется несколько инструментов и материалов. В первую очередь, возьмите два металлических стержня (один будет основным корпусом, а второй — для рисования окружностей). Для оси циркуля используйте винт или болт с гайкой. Важно, чтобы колесико было достаточно гибким, чтобы легко вращаться, но и не теряло устойчивости. Затем на одном конце одного стержня установите ножку (можно использовать гвоздь или острие), а на другом — колесико. Колесико поможет регулировать радиус рисования. Чтобы циркуль работал плавно, используйте смазку для оси, чтобы избежать трения. Все элементы нужно закрепить так, чтобы циркуль легко можно было регулировать и использовать для черчения.
