При обустройстве дренажных, ливневых и технических систем часто возникает необходимость соединения ПНД трубы (полиэтилен низкого давления) с канализационной трубой диаметром 110 мм. Эти элементы различаются по материалу, типу соединения и степени жёсткости, что требует точного подбора адаптеров и герметизирующих компонентов.
ПНД трубы выпускаются с наружным диаметром 32–160 мм, для подключения к канализации 110 мм чаще применяются размеры 63, 75 или 90 мм. Чтобы выполнить герметичное соединение, используется переходная манжета, чаще всего резиновая, рассчитанная на установку в раструб канализационной трубы с последующей фиксацией ПНД трубы внутри манжеты. Альтернативой может служить пластиковый переходник с уплотнительным кольцом, совместимый по диаметру с обеими трубами.
Если ПНД труба имеет гладкий конец, а канализационная 110 мм снабжена раструбом с уплотнением, возможно прямое соединение через резиновый переход без резьбовых элементов. При отсутствии раструба потребуется использование муфты либо хомутного соединителя с дополнительной герметизацией. Герметики на основе силикона или битумные составы допустимы только при наружной укладке и отсутствии давления в системе.
В случае нестандартных условий – например, подземная прокладка с высоким уровнем грунтовых вод – рекомендуется использование компрессионных фитингов с резиновыми уплотнителями, устойчивых к деформации и коррозии. Монтаж осуществляется вручную с контролем глубины посадки и плотности прилегания деталей, особенно в местах сопряжения с жёсткой канализационной трубой.
Выбор переходника для соединения ПНД и ПВХ труб
Для герметичного соединения ПНД трубы с канализационной ПВХ трубой диаметром 110 мм необходим переходник, учитывающий различие в материалах и размерах. ПНД не склеивается с ПВХ, поэтому используются резьбовые или компрессионные элементы с резиновыми уплотнителями.
Оптимальным вариантом служит резиновый манжет-переходник, устанавливаемый в раструб ПВХ трубы. Манжет должен иметь наружный диаметр 110 мм и внутренний – соответствующий наружному диаметру ПНД трубы, обычно 32, 40 или 50 мм. Для труб ПНД большего диаметра применяют переходные муфты с комбинированной конструкцией.

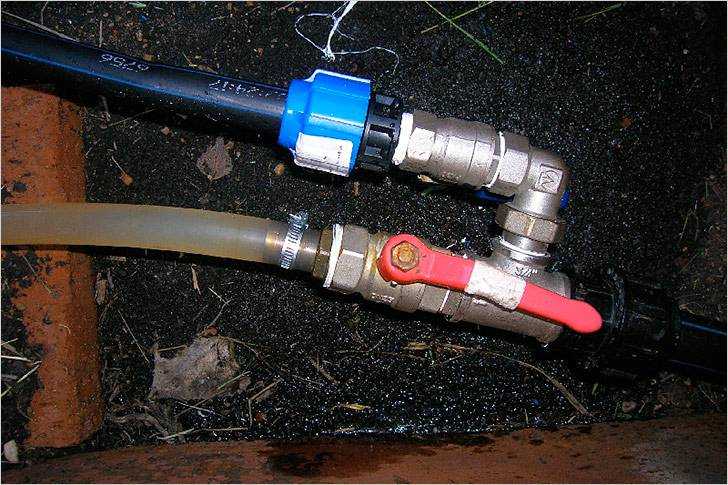

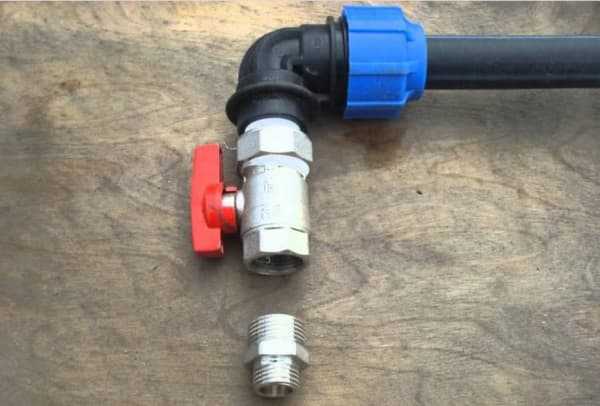

Компрессионные фитинги с наружной резьбой часто используют в паре с пластиковыми переходниками на канализацию. В этом случае ПНД труба фиксируется в компрессионном фитинге, а резьбовая часть вкручивается в соответствующий раструбный переходник с внутренней резьбой и резиновым кольцом.
Важно учитывать тип давления в системе. Для самотечной канализации подойдут мягкие резиновые переходники без резьбовых соединений. Для напорных участков необходимы жёсткие резьбовые соединения с применением герметика или ФУМ-ленты.
Перед покупкой переходника измерьте фактический наружный диаметр ПНД трубы штангенциркулем – даже небольшое отклонение приведёт к протечке. Убедитесь, что переходник рассчитан на соединение разных типов пластика – ПЭ и ПВХ.
Подготовка концов ПНД трубы к монтажу
Перед соединением ПНД трубы с канализационной трубой диаметром 110 мм необходимо обеспечить ровную, чистую и сухую поверхность конца трубы. Для начала с помощью трубореза или ножовки с мелким зубом выполняется прямой рез под углом 90° к оси трубы. Недопустимо наличие заусенцев, сколов и неровностей, которые могут нарушить герметичность соединения.
После обрезки конец трубы обрабатывается фаскоснимателем или острым ножом – снимается наружная фаска под углом 15–30° и глубиной 1,5–2 мм. Это облегчает ввод в раструб или фитинг и снижает риск повреждения уплотнительного кольца. Внутреннюю кромку также очищают от заусенцев, особенно при использовании компрессионных соединений.
Следующим этапом является обезжиривание конца трубы. Используется чистая ветошь и изопропиловый спирт или специализированный обезжириватель. Обработка обязательна даже при видимом отсутствии загрязнений. В случае сварного соединения поверхность дополнительно шлифуется мелкозернистой наждачной бумагой до появления матового слоя.
При необходимости соединения с раструбом канализационной трубы используется резиновый переходник. Конец ПНД трубы должен входить в него плотно, без перекосов. Перед монтажом соединяемые элементы смазываются силиконовой смазкой, предназначенной для сантехнических работ – это предотвращает повреждение уплотнителя и облегчает сборку.
Использование компрессионной муфты для подключения

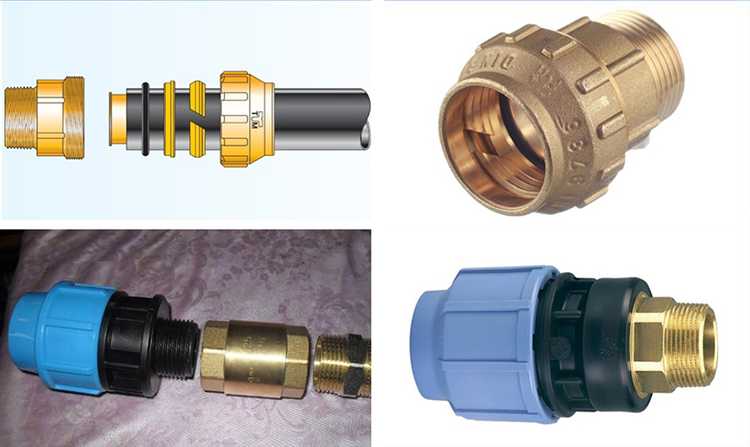

Компрессионная муфта позволяет герметично соединить ПНД трубу с канализационной трубой диаметром 110 мм без сварки. Для этого потребуется муфта соответствующего диаметра, уплотнительные кольца и торцевой ключ.
Перед установкой ПНД труба обрезается под прямым углом, фаска снимается с внешнего края. Поверхность очищается от загрязнений и влаги. Муфта разбирается: снимается прижимная гайка, зажимное кольцо и уплотнитель. Все элементы осматриваются на целостность.
Уплотнительное кольцо и зажимное кольцо надеваются на трубу. Затем труба вводится в корпус муфты до упора. Гайка закручивается вручную, затем дотягивается ключом до момента, когда создаётся надёжное обжатие, но без повреждения резьбы. Если соединение делается на выходе в канализационную трубу 110 мм, рекомендуется использовать переходник с наружным диаметром, подходящим под раструб канализации.
Важно: соединение не предназначено для участков с высоким давлением. Проверка на герметичность проводится до ввода в эксплуатацию: труба заполняется водой, соединение осматривается на наличие протечек.
Рекомендация: используйте муфты с латунной или нержавеющей вставкой в корпусе при подключении к чугунной или ПВХ канализации – это повышает стойкость соединения к нагрузкам и температурным перепадам.
Герметизация стыка при отсутствии резинового уплотнителя
Если соединение ПНД трубы с канализационной 110 мм осуществляется без штатного резинового уплотнителя, необходимо обеспечить герметичность с помощью подручных и доступных материалов, устойчивых к влаге и агрессивной среде.
- Очистка стыка: удалить загрязнения, остатки смазки, пыль и влагу с внешней поверхности ПНД трубы и внутренней части раструба 110 мм трубы. Использовать обезжириватель на основе изопропилового спирта.
- Подбор герметика: применяются составы на основе полиуретана или MS-полимеров. Недопустимо использовать силиконовые герметики – они теряют эластичность и разрушаются под действием сточных вод.
- Уплотнение соединения: в качестве компенсирующего слоя можно обмотать конец ПНД трубы фум-лентой или джутовым волокном, плотно утрамбовав его по окружности. Это обеспечивает предварительное уплотнение и равномерное распределение герметика.
- Нанесение герметика: нанести слой герметика толщиной не менее 5 мм по всей поверхности уплотнительного слоя и торца трубы. Вставить трубу в раструб и зафиксировать в течение времени, указанного производителем герметика (обычно от 20 до 60 минут).
- Контроль герметичности: после полного отверждения провести пробную заливку водой. При обнаружении подтеков герметизировать дополнительно снаружи, не нарушая уже застывший слой.
Для повышения надежности соединения рекомендуется использовать пластиковый переходник с внутренним диаметром под ПНД трубу и наружным – под раструб 110 мм. Внутреннюю поверхность переходника обрабатывают герметиком аналогичным образом.
Монтаж ПНД трубы в раструб канализации без специального перехода
Для подключения ПНД трубы диаметром 32–40 мм к канализационной трубе 110 мм без переходников используется способ плотной фиксации в раструбе с герметизацией.
Край ПНД трубы необходимо аккуратно обрезать под прямым углом и удалить заусенцы. Для лучшей адгезии желательно обезжирить поверхность ацетоном или техническим спиртом. В раструбе предварительно извлекается штатное резиновое уплотнительное кольцо – его установка возможна позже, после подготовки соединения.
На ПНД трубу надевается несколько витков резинового уплотнительного материала – чаще всего используется сантехнический бинт, автомобильная камера или отрезки ПВХ-уплотнителя, подобранные по толщине. Намотка выполняется с расчетом на плотную посадку в раструб, но без деформации трубы.
Герметик применяется только санитарный, на силиконовой или полиуретановой основе, устойчивый к влаге и температуре до +70 °C. Слой герметика наносится на наружную часть уплотнителя и внутреннюю стенку раструба. ПНД труба вставляется вглубь до упора, удерживается до первичного схватывания состава (5–10 минут).
Дополнительная фиксация возможна с использованием монтажной пены низкого расширения, но она не заменяет герметик. После застывания состава соединение проверяется на герметичность заливом воды с визуальным контролем.
Для исключения изгиба трубы внутри канализации необходимо обеспечить прямолинейную вставку с минимальным напряжением на соединение. При отсутствии доступа к раструбу рекомендуется предусмотреть ревизионный участок.
Проверка соединения на протечки после сборки
После монтажа ПНД трубы к канализационной 110 мм необходимо провести гидравлическое испытание. В систему заливается вода до уровня выше места соединения минимум на 30 см. Ожидание – не менее 20 минут. За это время наблюдают за стыком: наличие даже мельчайших капель свидетельствует о нарушении герметичности.
Для соединений с раструбным фитингом проверьте плотность посадки уплотнительного кольца. При использовании компрессионных муфт убедитесь в достаточной степени затяжки – недокрученное кольцо часто становится причиной протечки.
Если применяется сварка встык, дайте шву полностью остыть (не менее 30 минут) перед проверкой. Осмотрите сварной шов на предмет мельчайших трещин или пор. При сомнениях используйте мыльный раствор: его наносят на шов, а затем создают давление – появление пузырей укажет на негерметичность.
После успешной проверки протрите соединение насухо и проведите повторное наблюдение спустя час – возможны отложенные протечки из-за терморасширения материала.
Вопрос-ответ:
Можно ли напрямую соединить ПНД трубу с канализационной трубой 110 мм без переходников?
Напрямую соединить ПНД трубу с канализационной трубой 110 мм не получится, так как они из разных материалов и имеют разные типы соединений. ПНД труба обычно используется с компрессионными фитингами или сваркой, тогда как канализационные трубы ПВХ монтируются раструбным способом. Чтобы соединение было герметичным и долговечным, требуется использовать переходник — либо резиновый адаптер, либо специальную муфту, предназначенную для соединения разных типов труб. Такие элементы позволяют учесть различия в диаметре и структуре материалов.
Какой переходник выбрать для соединения ПНД трубы 32 мм с канализацией 110 мм?
Если нужно подсоединить ПНД трубу диаметром 32 мм к канализационной трубе 110 мм, чаще всего используют резиновый редукционный манжет. Он вставляется в раструб канализационной трубы, а внутрь него — компрессионная муфта или часть ПНД трубы. Манжет должен обеспечивать плотную посадку и не пропускать воду. Также стоит проверить, чтобы труба не имела овальных деформаций на участке вставки и не вызывала натяжения в соединении.
Какие проблемы могут возникнуть при соединении ПНД и канализационной трубы, и как их избежать?
Основные трудности при таком соединении связаны с герметичностью и разницей в жёсткости материалов. ПНД труба гибкая, а канализационная — жёсткая. Это может привести к разгерметизации соединения при подвижках грунта или вибрациях. Чтобы избежать проблем, рекомендуется надёжно фиксировать ПНД трубу рядом с местом соединения, использовать качественные переходники, и при необходимости — герметизирующие средства, такие как сантехнический силикон. При скрытой прокладке соединение лучше не оставлять без доступа на случай ремонта.
Нужно ли использовать герметик при соединении ПНД трубы с канализацией?
Герметик используют не всегда. Если соединение сделано через качественный резиновый манжет, и все элементы плотно подогнаны, дополнительная герметизация может быть не нужна. Однако в случае сомнений — особенно при нестандартных соединениях — применение санитарного силикона или герметика на резиновой основе допустимо. Он поможет предотвратить протечки при небольших деформациях или неидеальной посадке трубы.
