Автоматика для откатных ворот обеспечивает комфорт и безопасность, но её монтаж требует точного соблюдения технических параметров. Выбор правильного комплекта зависит от массы полотна, длины проёма и условий эксплуатации. Например, для ворот весом до 600 кг подойдёт привод с тяговым усилием не менее 400 Н, а длина профиля должна соответствовать ширине проёма плюс запас 30–50 см для свободного хода.
Ключевой этап – подготовка фундамента под направляющую рейку и установку приводного механизма. Для устойчивой работы используется бетонный или железобетонный фундамент толщиной не менее 10 см, с точным выравниванием в горизонтальной плоскости. Монтаж электропитания и системы управления требует проверки напряжения и установки предохранителей, что минимизирует риск выхода из строя оборудования.
Перед сборкой следует детально изучить схему подключения выбранной модели и подготовить необходимый набор инструментов: уровень, дрель с комплектом сверл, ключи и отвертки. Правильное подключение концевых выключателей и программирование блока управления обеспечит плавное открытие и закрытие ворот, без заеданий и лишнего шума.
Выбор типа привода и его мощности для откатных ворот
Длина створки влияет на выбор типа механизма: при длине до 4 метров достаточно стандартного зубчатого ремня или рейки, при более 4 метров – предпочтительнее рейковый привод с усиленным мотор-редуктором. Для тяжелых или больших ворот стоит рассмотреть модели с тормозом и функцией плавного старта и остановки для снижения нагрузки на конструкцию.
Электропитание обычно стандартное 220 В, но для удаленных объектов популярны модели с питанием 12 или 24 В, что требует отдельного аккумулятора и контроллера. Важно учитывать частоту срабатываний: для частого использования выбирайте привод с ресурсом не менее 1500 циклов в сутки.
Рекомендуется: измерить точный вес и длину створки, уточнить условия монтажа (наличие ограничений по питанию и климату), после чего выбирать привод с запасом мощности около 20-30% от расчетной нагрузки. Это гарантирует надежность и долговечность автоматики.

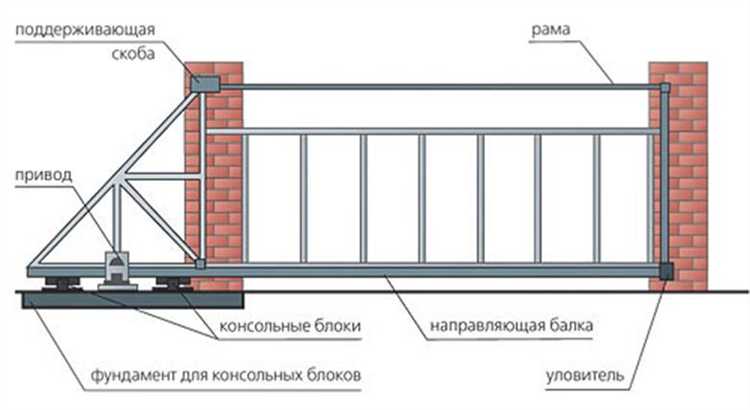

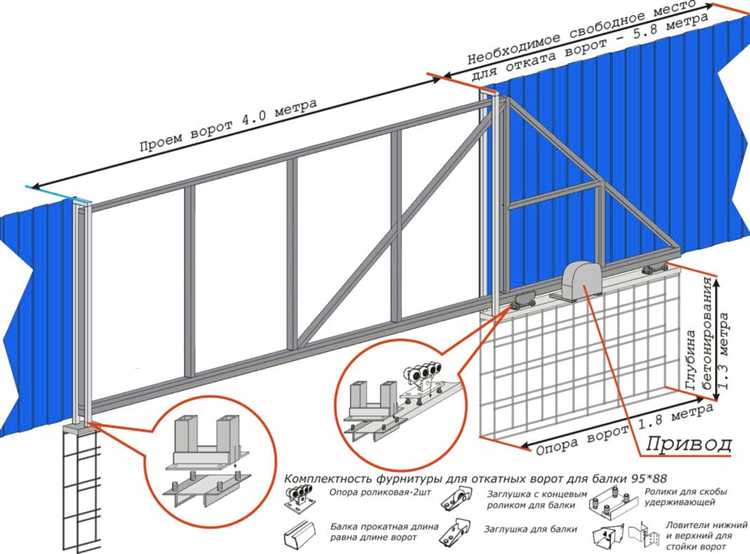

Подготовка основания и монтаж направляющей шины
Основание для установки автоматики на откатные ворота должно быть прочным и ровным. Рекомендуется использовать бетонное основание с глубиной заложения не менее 300 мм и шириной минимум 200 мм. Перед заливкой необходимо удалить растительный слой, утрамбовать грунт и установить опалубку.
Для улучшения прочности основания залейте бетон марки не ниже М300, армируя его арматурой диаметром 8-10 мм с шагом 200 мм. Дайте бетону набрать не менее 70% прочности, обычно это занимает 7-10 дней при температуре от +15°С.
Монтаж направляющей шины выполняется после полного высыхания основания. Убедитесь, что поверхность горизонтальна с допустимым отклонением не более 2 мм на длину шины. Направляющую крепят к основанию с помощью анкерных болтов длиной не менее 100 мм, выдерживая шаг крепления 400-500 мм для равномерного распределения нагрузки.
Перед фиксацией направляющей проверьте её геометрию – профиль должен быть ровным, без прогибов и деформаций. Используйте уровень и монтажные клинья для точной установки, затем затяните крепления, контролируя положение шины.
Обязательно оставьте технологический зазор 5-7 мм между направляющей и основанием для компенсации теплового расширения и вибраций во время работы ворот.

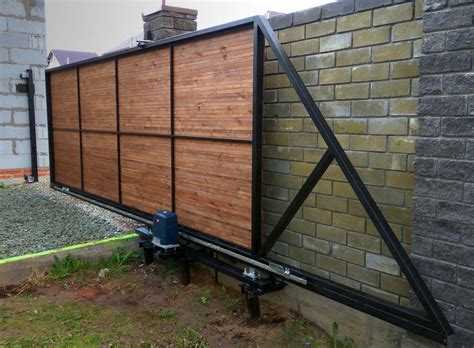

Установка и крепление электропривода к воротам
Для надежной работы электропривода откатных ворот важно правильно выбрать место крепления и учесть особенности конструкции ворот и автоматики.
-

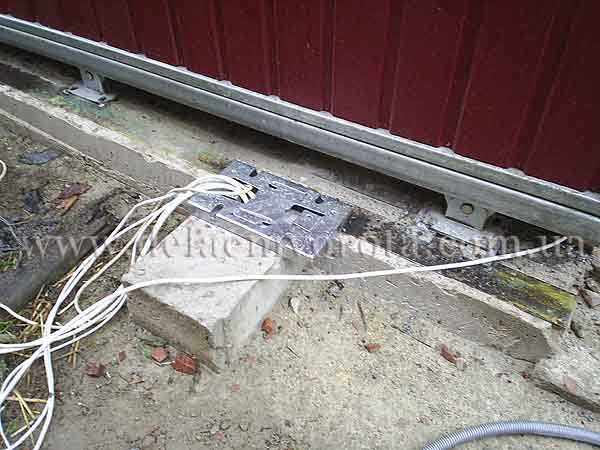

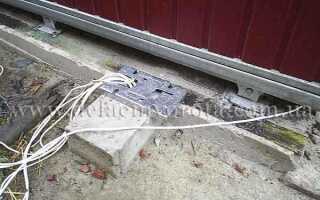

Подготовка основания:
- Фундамент под привод должен быть бетонным, глубиной не менее 40 см и шириной 30-40 см.
- Поверхность основания должна быть ровной, с ровным уровнем не более ±3 мм на 1 м длины.
- Если основание металлическое, используйте антикоррозийное покрытие и обеспечьте жёсткое крепление.
-
Крепление корпуса привода:
- Корпус фиксируется на основании с помощью анкерных болтов M10–M12, глубина анкеровки минимум 80 мм.
- Для предотвращения вибраций под корпус рекомендуется подложить резиновую прокладку толщиной 5–10 мм.
- Положение корпуса должно обеспечивать свободное зацепление шестерни с зубчатой рейкой ворот без боковых смещений.
-
Установка зубчатой рейки:
- Рейку крепят к нижнему профилю ворот с шагом крепления 30–50 см, используя саморезы или болты с шайбами.
- Допускается зазор между шестерней и рейкой 0,2–0,5 мм для плавного хода без люфтов.
- Соединения рейки между секциями осуществляют с помощью стыковочных пластин и фиксируют болтами, исключая перекосы.
-
Настройка и регулировка:
- После монтажа проверьте правильность зацепления зубьев и плавность хода ворот вручную и при помощи электропривода.
- Регулируйте ограничители хода на приводе согласно инструкции производителя, чтобы предотвратить выход ворот за край направляющих.
- Проверьте надежность всех креплений, исключите люфты и деформации элементов.
Особое внимание уделяйте антикоррозийной обработке крепежа и узлов, особенно в регионах с повышенной влажностью или агрессивной средой.
Подключение блока управления и настройка электроники
Для подключения блока управления сначала убедитесь в полном соответствии схемы подключения, указанной в паспорте автоматики. Подключайте питание строго по фазе и нулю, используя провода с сечением не менее 1,5 мм² для надежности и предотвращения перегрева.
Подключение электроприводов выполняется к соответствующим выходам блока управления. Контакты моторов должны быть заизолированы и прочно зажаты в клеммах без перекручивания проводов. Для минимизации помех рекомендуется использовать экранированные кабели и заземление корпуса.
Датчики конечного положения подключайте согласно цветовой маркировке и спецификации блока управления. После монтажа проверьте работу конечных выключателей вручную – при достижении крайнего положения ворота должны остановиться и развернуться в обратном направлении.
Для настройки электроники включите питание и проведите калибровку хода через меню блока управления или с помощью пультов дистанционного управления. Задайте параметры скорости открытия и закрытия, задержки перед автоматическим закрытием и режим работы фотоэлементов безопасности.
При программировании учитывайте максимальный ток нагрузки – не превышайте его, чтобы избежать перегрузок. Используйте заводские настройки как базовые, но корректируйте их с учетом специфики установки и климата. После завершения настройки обязательно сохраните параметры и проведите тестовые циклы работы ворот в разных режимах.
Монтаж и настройка датчиков безопасности
Датчики безопасности предотвращают закрытие ворот при наличии препятствия. Наиболее распространённый вариант – инфракрасные фотоэлементы. Их установка требует точного соблюдения расстояний и прямой видимости между приёмником и передатчиком.
- Выбирайте модель с дальностью действия не менее 10 метров, особенно для широких проёмов.
- Устанавливайте датчики на высоте 40–60 см от уровня земли – это оптимально для обнаружения транспортных средств и животных.
- Монтируйте приёмник и передатчик строго напротив друг друга. Любое отклонение более 5° может привести к нестабильной работе.
- Избегайте установки напротив источников света или отражающих поверхностей – возможны ложные срабатывания.
- Прокладывайте провода в гофре или металлорукаве – исключается механическое повреждение и влияние влаги.
Подключение производится к клеммам, обозначенным как «Photocell» или «Safety Input» на блоке управления. Полярность соблюдайте согласно инструкции к конкретной модели.
- После подключения подайте питание и проверьте, что при перекрытии луча реле размыкается (обычно слышен щелчок).
- Откалибруйте чувствительность (если предусмотрено). В большинстве моделей это делается потенциометром на приёмнике.
- Выполните несколько тестов на разных объектах: коробка, велосипед, детская игрушка. Ворота не должны закрываться при обнаружении препятствия.
При наличии нескольких проездов или нестандартной геометрии территории возможна установка дополнительных пар фотоэлементов. Все они подключаются параллельно, в разрыв цепи безопасности.
Подключение и программирование пультов дистанционного управления
Перед подключением пульта убедитесь, что автоматика поддерживает используемую радиочастоту – как правило, это 433,92 МГц. Для начала требуется войти в режим обучения приёмного блока. На большинстве плат это выполняется нажатием кнопки «Learn» или «Prog» до мигания индикатора.
После активации режима программирования нажмите нужную кнопку на пульте. Светодиод на приёмнике должен подтвердить успешное добавление пульта – обычно это одно или два мигания. Для проверки сразу же выполните пробное открытие ворот.
Если приёмник внешний, подключение осуществляется по контактам питания (обычно 12 или 24 В) и контактам реле (Common и NO). Важно соблюсти полярность и проверить совместимость логических уровней.
Для стирания ранее сохранённых пультов удерживайте кнопку программирования не менее 10 секунд до изменения мигания светодиода. Эта процедура удалит все привязанные устройства, после чего можно перепривязать только нужные пульты.
Некоторые модели пультов требуют установки DIP-переключателей для совпадения кода. Современные пульты используют динамическое кодирование (например, KeeLoq), и синхронизация выполняется исключительно через приёмник.
Для систем с несколькими каналами на одном пульте, каждая кнопка программируется отдельно. При добавлении второго пульта соблюдайте ту же последовательность: активация режима обучения – нажатие кнопки – подтверждение – проверка.
При нестабильной работе пульта проверьте уровень сигнала, удалите источники помех (Wi-Fi-роутеры, блоки питания) и убедитесь, что антенна приёмника вынесена за металлические корпуса. Максимальная дистанция управления в прямой видимости – до 50 метров, в застройке – 20–30 метров.
Проверка работы автоматики и устранение возможных неполадок
После завершения монтажа необходимо последовательно проверить все функции системы. Начните с подачи питания: убедитесь, что индикаторы на блоке управления активны, а автоматика готова к работе.
Проверка движения створки: активируйте открытие с помощью пульта или кнопки. Ворота должны начать движение без рывков, постороннего шума и остановок. При достижении конечной точки срабатывают концевики – двигатель отключается автоматически. При закрытии проверьте зеркальный результат.
Контроль фотоэлементов: во время движения створки закройте линию между датчиками. Движение должно немедленно прекратиться, и ворота откатиться на 10–15 см назад. Отсутствие реакции – признак сбоя или неправильного подключения.
Проверка усилия привода: вручную создайте небольшое сопротивление при движении ворот. Если привод не отключается или продолжает давить с усилием, необходимо снизить значение тягового момента в настройках блока управления.
Сигнальная лампа: при каждом запуске двигателя лампа должна мигать. Отсутствие индикации указывает на ошибку подключения или неисправную лампу.
Типовые неисправности:
- Двигатель не запускается – проверьте напряжение в сети, работоспособность предохранителей, целостность кабеля питания.
- Ворота не реагируют на пульт – выполните повторную привязку, замените батарейки, проверьте радиоприемник на плате.
- Концевики не срабатывают – проверьте их расположение и корректность подключения. При необходимости – отрегулируйте механические упоры.
- Прерывистое движение – вероятна загрязнённая рейка, перекос створки или износ подшипников роликов.
После устранения каждой неисправности выполняйте повторную проверку всех функций. Только стабильная и безопасная работа автоматики говорит о корректной установке.
Техническое обслуживание и профилактика системы автоматизации ворот
Периодическая проверка автоматики откатных ворот позволяет избежать преждевременного выхода из строя ключевых компонентов. Рекомендуется проводить техническое обслуживание не реже одного раза в 6 месяцев.
Привод: Осмотрите корпус на наличие трещин, подтеков масла и загрязнений. Очистите охлаждающие ребра и вентиляционные отверстия от пыли и насекомых. Проверьте плавность работы редуктора при отключённой тяге. Смазка в закрытом картере должна сохранять консистенцию, без посторонних включений.
Зубчатая рейка: Очистите рейку от грязи и льда, особенно в зимний период. Проверьте затяжку креплений. Несовпадение осей привода и рейки не допускается – оно приводит к ускоренному износу. Зазор между шестернёй и рейкой должен составлять 1–2 мм.
Концевые выключатели: Убедитесь, что механические или магнитные выключатели чётко фиксируют конечные положения ворот. При обнаружении смещений или неточной остановки – проведите повторную настройку.
Электропитание: Проверьте контактные соединения внутри распределительной коробки. Следы коррозии, перегрева или ослабления клемм – повод к немедленной зачистке и подтяжке. Измерьте напряжение на клеммах при работе привода – оно должно находиться в пределах, указанных производителем (обычно 220В ±10% или 24В для низковольтных моделей).
Пульты и приёмники: Замените элементы питания при первых признаках снижения дальности сигнала. Очистите контакты кнопок. Убедитесь в надёжности монтажа антенны приёмника и отсутствии механических повреждений.
Фотоэлементы: Протрите линзы мягкой тканью. При сильном загрязнении возможны ложные срабатывания. Проверьте выравнивание – световой луч должен попадать точно в приёмную часть. Сбои в работе – сигнал к замене кабеля или элемента.
Механизм разблокировки: Один раз в квартал проверяйте работу разблокировочного ключа или рычага. Смазка и отсутствие заеданий обязательны – при отключении электричества доступ к ручному управлению должен быть гарантирован.
Программное обеспечение: При наличии функции самодиагностики просматривайте журнал ошибок. При систематических сбоях – перепроверьте настройки конечных положений, усилия на привод и интервалы торможения.
Своевременная профилактика не требует специальных навыков и существенно продлевает срок службы автоматики. Игнорирование этих процедур приводит к критическим поломкам и дорогостоящему ремонту.
Вопрос-ответ:
Можно ли установить автоматику на откатные ворота без помощи специалистов?
Да, установка автоматики на откатные ворота своими руками возможна, особенно если у вас есть базовые навыки работы с электроинструментами и понимание электрических схем. Большинство комплектов для автоматизации снабжены подробной инструкцией, и многие производители публикуют видео с пошаговым объяснением. Однако необходимо учитывать вес створки, тип привода, наличие электропитания и особенности грунта. Если ворота нестандартные или есть сомнения в правильности подключения, лучше проконсультироваться со специалистом.
Какие инструменты понадобятся для установки автоматики?
Для установки автоматики потребуются дрель, отвертки, гаечные ключи, уровень, рулетка и сварочный аппарат, если нужно приварить крепления. Также может понадобиться перфоратор для закрепления элементов к бетонному основанию. Набор инструментов может немного отличаться в зависимости от модели автоматики, поэтому перед началом работы желательно ознакомиться с инструкцией от производителя.
Как выбрать подходящую автоматику для откатных ворот?
Выбор автоматики зависит от веса ворот, длины створки и предполагаемой интенсивности использования. В характеристиках устройств обычно указывается максимальная масса полотна и рекомендуемая длина. Также стоит обратить внимание на климатические условия — в холодных регионах желательно выбирать модели, устойчивые к низким температурам. Если ворота используются часто (например, на въезде в коммерческую зону), стоит рассмотреть приводы с повышенным ресурсом.
Нужно ли получать разрешение на установку автоматики на частном участке?
В большинстве случаев, если речь идет о частной территории и не происходит изменения границ участка или проезда на муниципальную землю, разрешение не требуется. Однако, если вы живете в коттеджном поселке с управляющей компанией или товариществе собственников, стоит уточнить внутренние правила — иногда они ограничивают установку определенных видов оборудования.
Как подключить автоматику к электросети, если источник питания находится далеко?
Если ближайшая точка подключения находится на значительном удалении, потребуется прокладка кабеля соответствующего сечения. Это нужно для того, чтобы избежать падения напряжения при работе привода. Кабель прокладывают в гофре или специальной трубе, предпочтительно под землей на глубине не менее 60 см. Важно предусмотреть защиту от влаги и механических повреждений. Если вы не уверены в своих знаниях по электромонтажу, лучше поручить этот этап квалифицированному электрику.
