Механические и электронные противоугонные системы далеко не всегда обеспечивают нужный уровень защиты. Заводские решения легко считываются профессиональными угонщиками. Поэтому установка самодельной «секретки» – дополнительного устройства, блокирующего запуск двигателя или цепи зажигания – остаётся актуальным способом усилить безопасность автомобиля.
Эффективная секретка работает по простому принципу: создаёт скрытое препятствие для запуска или движения машины, известное только владельцу. Это может быть реле, разрывающее цепь подачи топлива, скрытая кнопка, размыкающая зажигание, или даже система на базе Arduino с бесконтактным датчиком. Главное – грамотная интеграция в штатную проводку и труднодоступное размещение.
Оптимальное место установки – вне поля зрения: под обшивкой торпеды, в центральной консоли, вблизи монтажного блока предохранителей. Не стоит располагать её в «популярных» зонах вроде подрулевых переключателей. Надёжный вариант – использование штатных элементов, например, встроенного в кнопку обогрева стекла микровыключателя.
При выборе схемы важно учитывать особенности автомобиля: наличие CAN-шины, сложность доступа к реле бензонасоса, архитектуру проводки. Для старых авто подойдёт простая кнопка с разрывом цепи, для современных – цифровое реле с защитой от диагностики. Электросхема должна включать предохранитель и обеспечивать аварийный доступ в случае сбоя.
Самодельная секретка не требует крупных вложений: простейший комплект обойдётся в 300–500 рублей. Зато при грамотной установке она способна задержать угон на критически важные минуты или вовсе сорвать план преступника.
Выбор типа секретки: механическая, электронная или иммобилайзер
При установке секретки своими руками важно определить оптимальный тип устройства. От правильного выбора зависит не только эффективность защиты, но и сложность установки.
- Механическая секретка – простейшее решение, не требующее подключения к электросистеме. Наиболее распространённые варианты:
- Блокиратор капота – монтируется на тягу замка, открывается только скрытым тросом или замком;
- Перекрытие педали тормоза или сцепления – установка с внутренней стороны салона, возможна активация скрытым рычагом или магнитом;
- Механическое перекрытие топливопровода – требует врезки в топливную магистраль и установки крана в труднодоступном месте.
Преимущества – высокая надёжность и независимость от электропитания. Недостатки – требуют физического доступа и могут быть неудобны в повседневной эксплуатации.
- Электронная секретка – прерывает цепь питания критичных систем (зажигание, бензонасос, стартер). Варианты реализации:
- Кнопка-переключатель – размещается в салоне в малозаметном месте, замыкает цепь при включении;
- Магнитный реле – активируется при поднесении магнита к определённой точке панели;
- Беспроводной модуль – реагирует на наличие метки в кармане владельца (можно собрать на базе Arduino или ESP32).
Плюсы – невидимость, возможность удалённого управления. Минусы – чувствительность к перепадам напряжения, требуется аккуратное подключение к электросистеме.
- Иммобилайзер своими руками – более сложный вариант электронной блокировки. Рекомендуемые подходы:
- Радиометка на базе RFID – при отсутствии метки система прерывает питание двигателя или стартера;
- Кодовая клавиатура – запуск возможен только после ввода правильной последовательности;
- CAN-модуль с авторской логикой блокировки – интеграция в шину автомобиля с возможностью настройки через скетчи Arduino.
Преимущества – интеллектуальная защита, высокая степень маскировки. Недостатки – требуется программирование и понимание электроники.
Для новичков наиболее доступен механический способ. При наличии навыков пайки и программирования оптимальны электронные варианты с радиометкой или скрытой кнопкой. Комбинирование нескольких типов значительно повышает эффективность защиты.
Инструменты и материалы, необходимые для установки секретки
Для точной и безопасной установки секретного устройства потребуются следующие инструменты и материалы:
1. Мультиметр – необходим для проверки напряжения на проводах, чтобы точно определить силовые и управляющие цепи. Используйте прибор с функцией «прозвонки» для быстрой диагностики.
2. Паяльник с тонким жалом – обеспечивает надёжное соединение проводов. Мощность – 30–60 Вт. Обязательно используйте припой с флюсом.
3. Термоусадочные трубки – защищают изолированные соединения от влаги и короткого замыкания. Диаметр подбирается по толщине провода.
4. Изолента ПВХ – для дополнительной фиксации и маскировки соединений. Не используйте дешёвую изоленту – она теряет эластичность при перепадах температур.
5. Компактное реле (12В, 30/40А) – применяется для разрыва цепи зажигания или бензонасоса. Выбирайте модели с кронштейном для удобства крепления.
6. Кнопка или тумблер – служит управляющим элементом. Идеально подойдут миниатюрные варианты, которые можно скрыть в интерьере.
7. Провода – сечением не менее 1 мм² для силовых цепей. Длина зависит от точки установки реле и управляющего элемента.
8. Инструмент для зачистки проводов – облегчает работу с кабелями, предотвращая повреждение жил.
9. Отвёртки, бокорезы, нож – стандартный набор для демонтажа облицовки и подготовки проводки.
10. Держатель предохранителя с предохранителем – устанавливается в разрыв силовой цепи для защиты от короткого замыкания. Номинал подбирается по нагрузке (обычно 10–15 А).
Установка механической блокировки на педаль тормоза или сцепления
Для установки блокиратора потребуется стальной U-образный замок, рассчитанный на усилие не менее 2 тонн, и монтажная скоба, подходящая под конфигурацию педального узла. Скоба должна фиксироваться на полу или основании панели, не препятствуя нормальной работе педали при снятом устройстве.
Перед установкой важно точно измерить ход педали в нажатом положении. Блокиратор должен перекрывать её движение уже при частичном нажатии, исключая возможность выжать педаль до конца. Монтажную скобу крепят к кузову через усиленные отверстия болтами М8 с гроверами, используя гайки с нейлоновыми вставками для защиты от самопроизвольного откручивания.
После установки убедитесь, что блокиратор не задевает проводку и элементы рулевого вала. Замок должен закрываться без усилий, но с минимальными зазорами, исключающими люфт. При транспортировке в салоне или багажнике следует предусмотреть отдельный чехол или крепление, чтобы исключить повреждение обивки.
Для повышения надёжности рекомендуется использовать блокиратор с возможностью смены секрета и защитой от высверливания. Периодически проверяйте затяжку крепежа и отсутствие трещин в точках фиксации.

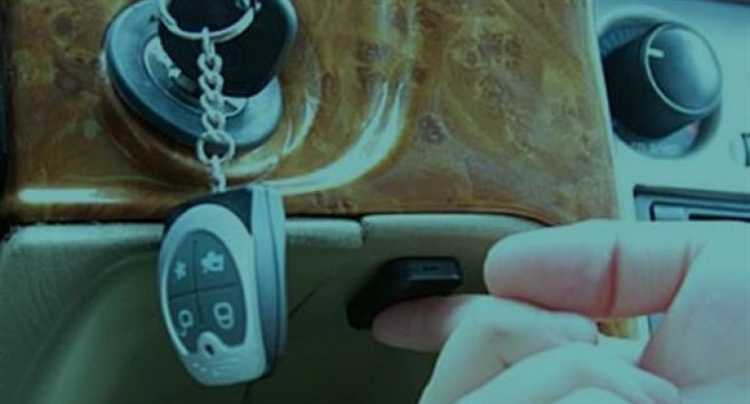

Подключение скрытой кнопки разрыва цепи зажигания
Для реализации скрытого разрыва цепи зажигания потребуется кнопка с фиксацией (или без, если используется реле), провод ПВ-3 сечением 1,5 мм², термоусадка, паяльник и изолента. Кнопку размещают вне поля зрения – под торпедой, внутри подлокотника или под обивкой багажника.
Оптимальная точка подключения – провод, идущий от замка зажигания к катушке или реле зажигания. Найдите схему электропроводки вашего автомобиля, чтобы точно определить нужный провод. Обычно это толстый провод красного или черно-красного цвета. Разрезав его, подключите кнопку таким образом, чтобы она замыкала или размыкала цепь. В разомкнутом положении двигатель не заведется.
Соединения обязательно пропаиваются и изолируются. Не используйте скрутки – они ненадежны и могут привести к короткому замыканию. Прокладывайте провода по штатной проводке, фиксируя их пластиковыми стяжками. Избегайте резких перегибов и мест с высокой температурой, особенно рядом с отопителем или блоком предохранителей.

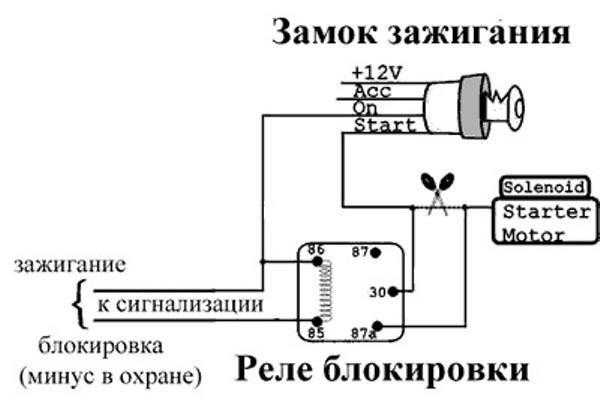

Если хотите усложнить обнаружение, можно использовать кнопку без фиксации, подключенную к скрытому реле с фиксацией состояния. Это позволяет размыкать цепь кратковременным нажатием. Подключение реле выполняется через управляющий контакт с питанием от кнопки и силовые контакты в разрыв цепи зажигания.
После установки обязательно проверьте систему: двигатель не должен запускаться при разомкнутой кнопке и должен заводиться только при замкнутой цепи. Не забудьте продумать способ экстренного отключения системы для себя, чтобы избежать блокировки при неисправности.
Монтаж скрытого RFID-считывателя с реле блокировки
Выберите RFID-считыватель с рабочим напряжением 12 В и дистанцией считывания до 5 см. Подходит модуль на базе RC522 или аналогичный с выносной антенной. Реле блокировки – модуль с нормально разомкнутым контактом, рассчитанный на ток до 30 А.
Установите считыватель в скрытое место внутри салона – за пластиком торпедо, внутри подлокотника или в нише приборной панели. Проверяйте, чтобы сигнал проходил через пластик и не экранировался металлическими деталями.
Подключите питание считывателя к линии ACC – питание будет поступать только при включении зажигания. Реле подключите к цепи запуска стартера или топливного насоса. Разрыв осуществляется через нормально разомкнутый контакт реле, замыкаемый при обнаружении метки.
Сопрячьте выход считывателя с управляющим входом реле через NPN-транзистор или оптопару. Это исключит паразитные токи и обеспечит стабильную работу. Не подавайте напрямую сигналы с RFID на реле без гальванической развязки.
Проверьте систему: без метки реле размыкает цепь, запуск невозможен. При поднесении метки – реле замыкается, питание на критичную цепь восстанавливается. Используйте уникальные RFID-метки и держите запасной вне автомобиля.
Закрепите все элементы с помощью нейлоновых стяжек и термоусадки. Все соединения пропаяйте, исключите скрутки. Места подключения замаскируйте под штатную проводку, чтобы усложнить обнаружение при визуальном осмотре.
Проверка работы и маскировка следов установки
После монтажа секретки необходимо проверить ее функционирование в реальных условиях. Для начала убедитесь, что механизм блокировки корректно срабатывает при повороте ключа или использовании кодового замка. Проверьте фиксацию рулевого колеса – оно должно оставаться заблокированным при попытке его повернуть более чем на 15 градусов. Испытайте несколько циклов включения и отключения секретки, чтобы выявить возможные заедания или люфты в механизме.
Обратите внимание на уровень шума при активации – установка не должна создавать посторонних звуков, которые могут привлечь внимание. При необходимости смазать движущиеся части тонким слоем литиевой смазки или силиконового масла, чтобы обеспечить плавную работу.
Для маскировки следов установки тщательно осмотрите места крепления. Используйте специальные заглушки или пластиковые накладки, которые повторяют текстуру и цвет оригинальных деталей салона. Все отверстия и царапины обработайте бесцветным герметиком или эпоксидной шпаклевкой, после высыхания отшлифуйте до ровной поверхности.
Если установка требует прокладки проводов, уложите их внутри штатных жгутов или защитных гофр, закрепив пластиковыми хомутами в труднодоступных местах. Избегайте видимых проводов и остатков монтажной изоляционной ленты. Для окончательной маскировки можно использовать тканевые или кожаные накладки, которые крепятся на штатные крепления или скотч 3M.
Вопрос-ответ:
Какие инструменты понадобятся для изготовления секретки на автомобиль своими руками?
Для создания секретки потребуются базовые инструменты: набор отверток, дрель с набором сверл, рулетка или линейка для точных замеров, маркер для разметки, ножовка по металлу или болгарка, а также материалы для изготовления — стальной пруток или металлическая пластина. Кроме того, может понадобиться паяльник и набор крепежных элементов, если планируется более сложная конструкция.
Как правильно выбрать место для установки секретки на автомобиль?
Выбор места зависит от типа замка и цели, которую вы хотите достичь. Обычно секретку размещают в труднодоступных для посторонних местах, например, внутри моторного отсека или под капотом, чтобы усложнить доступ к проводке или управлению замком зажигания. Важно учитывать удобство монтажа и последующего обслуживания, а также то, чтобы секретка не мешала работе других систем автомобиля.
Какие материалы лучше использовать для изготовления секретки, чтобы она была прочной и надежной?
Для долговечности и надежности лучше выбирать материалы с высокой прочностью на излом и коррозионную стойкость. Например, стальные прутки или пластины с толщиной от 3 мм и выше. Можно использовать нержавеющую сталь или металлические сплавы с антикоррозийным покрытием. Избегайте алюминия и пластика, так как они легче поддаются повреждениям и взлому.
Какие существуют типичные ошибки при самостоятельном изготовлении секретки и как их избежать?
Часто допускают ошибки, связанные с неточной разметкой и неправильным подбором крепежа, что приводит к люфтам или слабой фиксации. Ещё одна распространённая ошибка — недостаточная прочность конструкции, когда используются слишком тонкие материалы или отсутствует дополнительное усиление. Чтобы избежать проблем, рекомендуется тщательно измерять детали, использовать подходящие крепежные элементы и проверять работу механизма несколько раз до окончательной установки.
Можно ли сделать секретку на автомобиль самостоятельно так, чтобы её не смогли быстро взломать?
При правильном подходе и внимании к деталям сделать надежную секретку вполне возможно. Главное — выбирать качественные материалы и продумывать конструкцию таким образом, чтобы доступ к замку был максимально скрыт и затруднен. Кроме того, стоит обратить внимание на методы крепления, которые усложнят демонтаж устройства без специального инструмента. Однако следует помнить, что никакая механическая защита не гарантирует абсолютной безопасности, поэтому лучше сочетать секретку с другими средствами охраны.
Какие материалы и инструменты нужны для изготовления секретки на автомобиль своими руками?
Для изготовления секретки понадобятся металлическая пластина или лист, подходящий по толщине, сверла разных диаметров, болт с гайкой, отвертка, а также инструмент для резки металла, например, ножовка или болгарка. Кроме того, пригодятся напильник для обработки кромок, рулетка или линейка для точных замеров, и маркер для разметки. Наличие базовых навыков работы с металлом значительно облегчит процесс.
