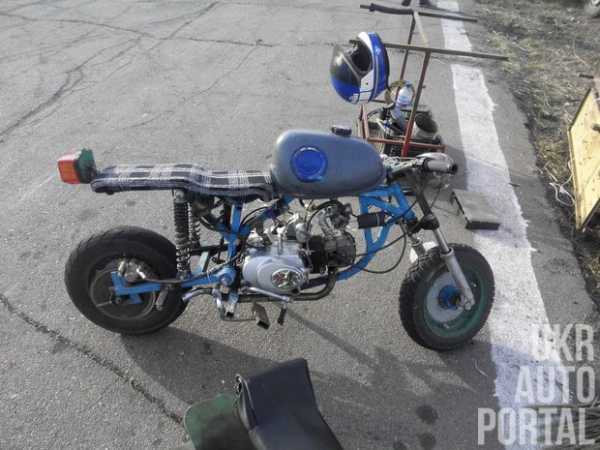

Построить мотоцикл с нуля – задача, требующая не только технической грамотности, но и четкого плана. Прежде всего необходимо определить тип мотоцикла: дорожный, эндуро, кафе-рейсер или кастом. От этого зависит геометрия рамы, тип подвески, мощность двигателя и габариты.

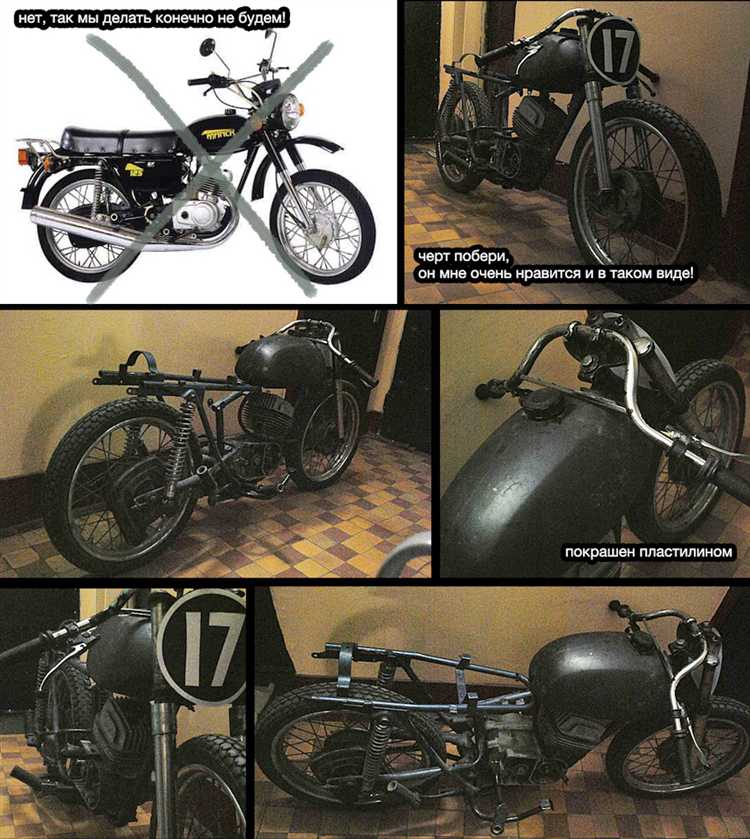

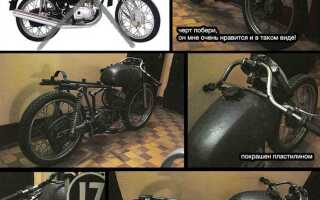

Оптимальный вариант – использовать готовую раму, например, от старого мотоцикла типа ИЖ, Ява или Honda CB. Это сэкономит время на расчеты и сварку. Перед покупкой рамы важно проверить её на отсутствие трещин, следов ржавчины и нарушений геометрии. Если планируется изготовление рамы самостоятельно, потребуется стальная труба диаметром 25–32 мм, трубогиб, сварочный аппарат (TIG предпочтительнее) и точные чертежи.
Двигатель подбирается исходя из предполагаемого веса мотоцикла и желаемой динамики. Для первой сборки подойдёт двигатель объемом до 400 куб. см, например, от мотоцикла Honda XR400 или аналогичного. Такие моторы надёжны, легко обслуживаются и доступны на вторичном рынке. Обязательно проверьте компрессию и состояние цепи ГРМ перед установкой.
Трансмиссия и система передачи крутящего момента (цепь, звезды, ведущая ось) должны соответствовать мощности двигателя. Важно правильно рассчитать передаточное число: для городского мотоцикла – около 3.0, для трекового – выше. Колёса, подвеска и тормозная система могут быть позаимствованы у японских мотоциклов 80–90-х годов, так как они имеют совместимые посадочные размеры и хорошую ремонтопригодность.
Проводка и электрика – один из самых сложных этапов. Лучше использовать минимальный комплект: зажигание, стартер, свет, поворотники. Рекомендуется применять универсальные жгуты и компактные блоки управления, например, типа M-Unit. Каждый провод маркируется и прокладывается в гофре или термоусадке.
Перед окончательной сборкой все компоненты монтируются «вчерне» – без покраски, с целью примерки и выверки всех креплений. Только после этого производится финальная покраска, сборка, регулировка и обкатка. Мотоцикл должен пройти минимум 500 км обкатки с контролем температуры, уровня масла и крепежей.
Выбор и подготовка рамы под конкретный тип мотоцикла
Определите тип мотоцикла: дорожный, кроссовый, чоппер, кафе-рейсер или эндуро. Каждому типу соответствует своя геометрия рамы, угол наклона рулевой колонки, база и конструкционная жесткость. Например, для кроссового мотоцикла критична лёгкость и высокий клиренс, тогда как для чоппера – удлинённая база и пологий угол вилки.
Готовую раму проще адаптировать, чем изготавливать с нуля. При покупке используемой рамы обращайте внимание на целостность сварных швов, отсутствие деформаций и следов ржавчины в полостях труб. Идеально, если рама сопровождается документами, особенно при планируемой регистрации.
Для установки двигателя проверьте крепёжные точки. Если двигатель не штатный – потребуется изготовление переходных кронштейнов. Убедитесь, что габариты двигателя не нарушают баланс и развесовку. Центр масс должен оставаться вблизи центра геометрии рамы.
Если планируется установка задней маятниковой подвески – проверьте выравнивание осей маятника и заднего колеса. Геометрия влияет на устойчивость и управляемость. Для передней подвески подберите совместимую вилку: учитывается диаметр стоек, ширина траверс и угол наклона. Для нестандартных решений потребуется токарная подгонка.
Обязательно удалите старую краску, грязь и ржавчину пескоструйной обработкой. Проведите дефектовку – обнаруженные трещины заварите TIG-сваркой, усилив потенциально нагруженные узлы косынками. После всех доработок – обязательная грунтовка и покраска порошковым методом для защиты от коррозии.
Подбор двигателя: совместимость, мощность и крепление
При выборе двигателя для самодельного мотоцикла важно учитывать тип силового агрегата и его технические параметры. Наиболее универсальны одноцилиндровые четырехтактные двигатели объемом от 125 до 250 куб. см с мощностью от 10 до 25 л.с. Такой диапазон обеспечивает баланс между динамикой и управляемостью для городской и загородной езды.
Совместимость двигателя с рамой определяется размером монтажных точек и расстоянием между ними. Для точного подбора измерьте штатные крепления рамы и сопоставьте с посадочными местами двигателя. При расхождении более 1-2 см потребуется изготовление переходных пластин или изменение рамы.
Обратите внимание на расположение выходного вала: горизонтальные двигатели легче интегрировать с цепным приводом, в то время как вертикальные требуют дополнительных редукторов или переделок трансмиссии.
Мощность двигателя должна соответствовать массе мотоцикла. При весе до 150 кг оптимальна мощность 15-20 л.с. Более тяжелые конструкции требуют двигатели свыше 25 л.с. из-за необходимости сохранять приемлемую динамику и ускорение.
Для крепления используйте стальные пластины толщиной не менее 4 мм с отверстиями под болты М8 или М10. Соединения должны быть жесткими, чтобы исключить вибрации и смещения в процессе эксплуатации. Рекомендуется применять антикоррозийное покрытие на местах крепления и контролировать затяжку болтов после первых 100 км пробега.
Не пренебрегайте проверкой совместимости системы охлаждения и электрики с выбранным двигателем. Некоторые модели требуют отдельного генератора или помпы, что важно учитывать при проектировании мотоцикла.
Установка трансмиссии и системы сцепления
Начинайте с монтажа коробки передач, закрепляя её на раме с помощью штатных крепежных отверстий и болтов с классом прочности не ниже 8.8. Перед установкой проверьте состояние подшипников и уплотнителей, замените при малейших признаках износа. Для точной центровки используйте оправку, совместив вал КПП с муфтой сцепления.
Устанавливайте ведомый диск сцепления на первичный вал, контролируя отсутствие перекосов. Притягивайте гайки с моментом 15–20 Нм, ориентируясь на рекомендации производителя. Между ведомым диском и нажимным кожухом должна оставаться минимальная зазорная величина, обеспечивающая свободное вращение при выключенном сцеплении.
Сборку нажимного механизма выполняйте, выставляя равномерное натяжение пружин. Используйте динамометрический ключ для калибровки усилия, ориентируясь на диапазон 25–35 Н. Смазывайте рабочие поверхности специальной смазкой, исключающей скольжение.
Подсоедините трос сцепления, отрегулировав длину так, чтобы при рычаге в выжатом положении дистанция между рычагом и рукояткой была около 10 мм. Проверьте плавность хода, избегая люфтов и заеданий. После установки трансмиссии залейте рекомендованное масло, используя щуп для контроля уровня.
Финальная проверка – плавное переключение передач с минимальными усилиями и отсутствие посторонних шумов при работе сцепления. В случае жесткости или вибраций проверьте натяжение цепи или состояние демпферов муфты.
Монтаж передней и задней подвески с настройкой углов
Передняя подвеска мотоцикла обычно состоит из телескопических вилок. Для установки:
- Закрепите вилки в рулевой колонке с усилием затяжки болтов согласно заводским данным (обычно 25–30 Н·м).
- Установите колесо с тормозным диском, проверьте отсутствие люфта и свободный ход вилок.
- Отрегулируйте преднатяг пружин вилок в диапазоне 15–25 мм, ориентируясь на вес водителя и стиль езды.
Для точной настройки угла передней подвески (кастер и кастор):
- Проверьте угол наклона рулевой оси (кастер) с помощью угломера – оптимально 25°–28° для универсального использования.
- Изменение кастера влияет на управляемость и устойчивость: больший угол увеличивает стабильность, меньший – маневренность.
- Кастер регулируется изменением длины рулевой колонки или сменой стаканов вилки.
Задняя подвеска чаще всего реализована в виде маятника с амортизатором. Установка включает:
- Закрепление маятника на раме с контролем люфта в подшипниках (максимум 0,1 мм).
- Установка амортизатора с соответствующим натяжением пружины – рекомендуемый ход около 100 мм.
- Регулировка угла наклона маятника по отношению к раме – оптимально 25°–30°, что влияет на передачу усилий при разгоне и торможении.
Настройка углов задней подвески включает регулировку продольного наклона (рычагов маятника), влияющего на реакцию мотоцикла при разгоне. Изменение угла на 1–2° заметно меняет поведение на дороге.
- Для точной регулировки используйте уровень и угломер.
- После монтажа обязательно проверьте работу подвесок на ходу, обращая внимание на прогрессирующую жесткость и отсутствие посторонних звуков.
Проведение электропроводки и подключение приборной панели
Начинайте с выбора проводов с сечением не менее 1,5 мм² для питания основных цепей и 0,5–0,75 мм² для сигнальных линий. Используйте провод с медной жилой и ПВХ изоляцией, устойчивой к вибрациям и температурным перепадам.
Собирайте жгуты проводов в гофрированную трубку для защиты от механических повреждений и влаги. Фиксируйте проводку пластиковыми хомутами с шагом 15–20 см, избегая натяжения и изломов.
Подключение приборной панели начинается с подключения общего провода «массы» к шасси мотоцикла, обеспечивая надежное заземление. Затем подключайте питание панели через предохранитель на 10–15 А, расположенный максимально близко к источнику питания.
Для индикаторов и датчиков используйте отдельные сигнальные провода, маркируя их цветом для удобства диагностики. Контакты приборной панели соединяйте с проводами с помощью пайки или качественных клемм, избегая скруток.
Проверьте каждое соединение мультиметром на целостность и отсутствие коротких замыканий перед окончательной сборкой. При необходимости используйте термоусадочные трубки для изоляции контактов.
Перед запуском системы убедитесь в правильности подключения всех цепей приборной панели, включая подсветку, индикаторы поворотов и контрольные лампы двигателя.
Сборка тормозной системы и проверка герметичности соединений
Для сборки тормозной системы понадобятся: тормозной главный цилиндр, тормозные шланги с соответствующими фитингами, тормозные суппорты или барабаны, крепежные элементы и тормозная жидкость. Начинайте с установки главного цилиндра на раму, обеспечив жёсткое и надёжное крепление без люфтов.
Подключите тормозные шланги, соблюдая рекомендованную производителем длину и диаметр. Используйте медные или алюминиевые уплотнительные кольца на штуцерах для предотвращения протечек. Каждый фитинг затягивайте с усилием, указанным в технической документации – обычно 15–20 Н·м для стандартных резьб.
Суппорты устанавливаются в соответствии с маркировкой (левый/правый), чтобы избежать перекоса и неравномерного износа колодок. Крепёжные болты затягивайте с моментом 30–40 Н·м, применяя фиксатор резьбы на резьбовых соединениях.
После сборки залейте тормозную жидкость, рекомендованную для вашей модели (чаще всего DOT 4 или DOT 5.1). Обязательно промойте систему, удаляя воздух методом прокачки, начиная с самого дальнего от главного цилиндра тормозного механизма.
Проверка герметичности соединений проводится визуально и при помощи давления. Поднимите колесо, нажмите несколько раз на тормозной рычаг или педаль и удерживайте давление. Осмотрите все места соединений на наличие подтеков или влажных пятен.
Для окончательной проверки можно использовать компрессор или ручной насос, создавая давление в системе около 2–3 бар. Давление должно сохраняться без падения в течение минимум 5 минут. Если давление падает – ослабьте и повторно затяните фитинги или замените повреждённые уплотнители.
Особое внимание уделите состоянию резиновых уплотнителей в главном цилиндре и суппортах. Даже небольшие повреждения приводят к потере давления и ухудшению эффективности торможения.
После успешной проверки и прокачки тормозов проведите тестовую поездку с постепенным увеличением нагрузки, чтобы убедиться в стабильности работы тормозной системы и отсутствии сбоев в гидравлике.
Регулировка рулевого управления и балансировка колес
Начните с проверки люфта в рулевой колонке. При отсутствии люфта затяните рулевые подшипники, не допуская чрезмерного зажатия – вращение должно быть плавным без заеданий. Для этого используйте динамометрический ключ с усилием около 10–15 Нм, ориентируясь на характеристики подшипников.
Осмотрите рулевые подшипники на износ и повреждения – замените при наличии задиров или люфтов. Проверьте состояние рулевой тяги и креплений на трещины или ослабление крепежа. При необходимости подтяните гайки с усилием в 20–25 Нм.
Для балансировки колес используйте балансировочный стенд или устройство с грузиками. Снимите колеса и очистите обод от грязи и налёта. Установите колесо на стенд и определите зоны дисбаланса. Закрепите грузики с внутренней стороны обода, постепенно добиваясь отклонения менее 3 г на 1000 об/мин.
Особое внимание уделите состоянию шин: изношенные или деформированные покрышки невозможно сбалансировать, их замену проводят до балансировки. После установки колес проверьте давление в шинах, соблюдая рекомендации производителя – обычно 2,0–2,5 бар для дорожных моделей.
Регулярная проверка и корректировка рулевого управления и баланса колес снижает износ деталей и улучшает управляемость мотоцикла, особенно на высоких скоростях.
Вопрос-ответ:
Какие инструменты понадобятся для сборки мотоцикла в домашних условиях?
Для сборки мотоцикла потребуются базовые механические инструменты: набор ключей (накидных и рожковых), отвертки разных типов, пассатижи, динамометрический ключ для точной затяжки, а также приспособления для работы с цепью и шлифовальные материалы. Помимо этого, могут пригодиться электрический дрель и съемник подшипников. Наличие пространства с хорошим освещением и устойчивой поверхностью значительно облегчит процесс.
С чего лучше начать сборку мотоцикла, если есть только базовые знания о технике?
Лучше всего начать с изучения конструкции двигателя и шасси, ознакомиться с инструкциями по эксплуатации и схемами сборки выбранной модели. Затем стоит подготовить все детали и проверить их на наличие повреждений или дефектов. Начинать монтаж рекомендуется с установки рамы и подвески, после чего перейти к креплению двигателя и узлов трансмиссии. Не спешите, тщательно проверяйте качество каждой сборки перед переходом к следующему этапу.
Какие возможны сложности при самостоятельной сборке мотоцикла, и как их избежать?
Основные сложности связаны с точностью сборки и правильной подгонкой деталей, что напрямую влияет на безопасность и работоспособность техники. Например, неправильно установленная цепь может быстро износиться или даже привести к поломке. Чтобы избежать проблем, важно тщательно соблюдать размеры и моменты затяжки крепежных элементов, использовать инструкции производителя и проверять работу узлов после сборки. Если сомневаетесь в каком-то этапе, лучше проконсультироваться с опытными мастерами или искать видеообзоры по конкретным операциям.
Можно ли использовать запчасти от разных моделей мотоциклов при сборке своими руками?
Иногда возможно применять детали от разных моделей, но необходимо учитывать совместимость по размерам, креплениям и техническим характеристикам. Замена узлов без соответствующего анализа может привести к неправильной работе механизма и снижению безопасности. Рекомендуется заранее изучить спецификации и при необходимости выполнить небольшие доработки, чтобы детали корректно взаимодействовали. В некоторых случаях лучше приобрести оригинальные комплектующие или специализированные аналоги, подходящие для выбранной модели.
